Solenoidový aktuátor ER

Série ER

Elektromagnetická řada ER je ideální pro jednočinný provoz. Při přivedení napětí na cívku se píst pohybuje díky magnetickému poli až do koncové polohy. Po odpojení napájení se píst vrátí do výchozí polohy díky zátěži nebo vratné pružině. Máme k dispozici standardní verze (viz katalog PDF) a také možnost výroby speciální verze na míru.
  • Jednočinný, vratná pružina
  • Vinutí třídy F (155°C)
  • Pracovní cyklus 0 až 100 %
  • Síla až 234N
  • K dispozici speciální provedení

Vybraná varianta

Varianty produkty

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Absorbed power @ 20°C, 100% duty 3 W
Absorbed power @ 20°C, 15% duty 20 W
Absorbed power @ 20°C, 25% duty 12 W
Absorbed power @ 20°C, 40% duty 7,5 W
Absorbed power @ 20°C, 5% duty 60 W
Beginning of stroke force at 100% duty 0,3 N
Beginning of stroke force at 15% duty 1 N
Beginning of stroke force at 25% duty 0,8 N
Beginning of stroke force at 40% duty 0,5 N
Beginning of stroke force at 5% duty 2,5 N
Celková hmotnost 39 g

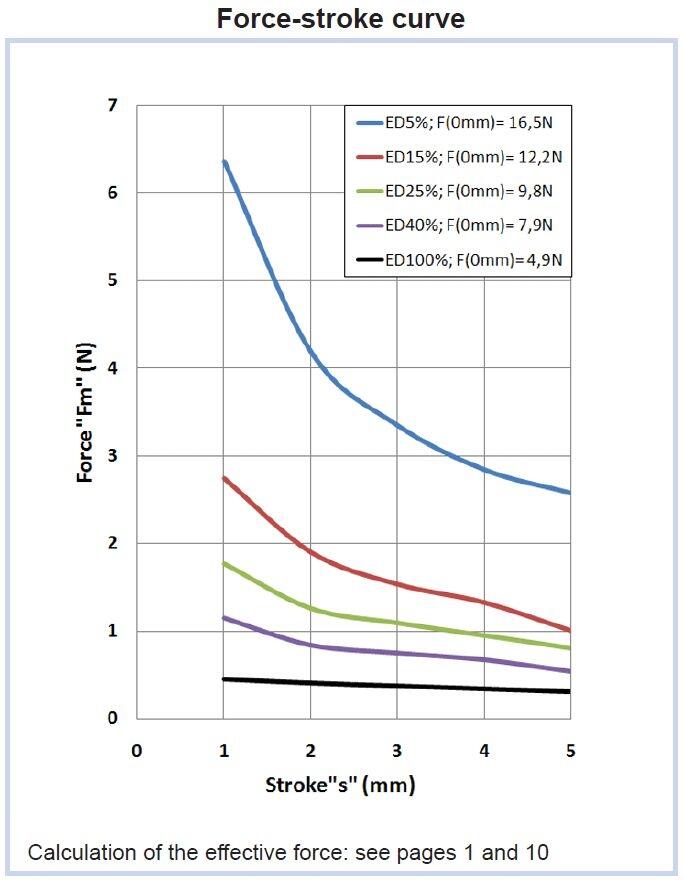

End of stroke force at 100% duty 4,9 N
End of stroke force at 15% duty 12,2 N
End of stroke force at 25% duty 9,8 N
End of stroke force at 40% duty 7,9 N
End of stroke force at 5% duty 16,5 N
Insulation class B (130°C)

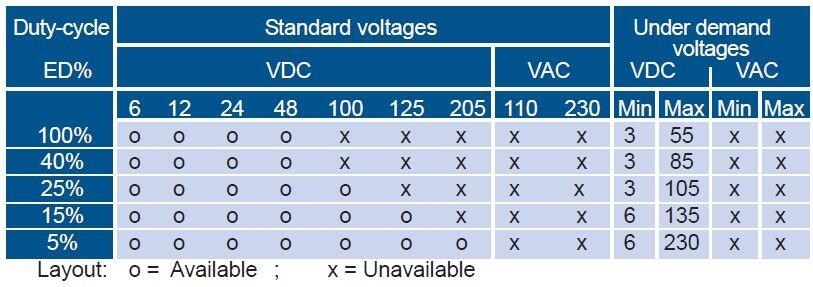

Max. napětí AC 230 V
Max. napětí DC 205 V
Min. napětí AC 110 V
Min. napětí DC 6 V
Spring return Ne
Třída krytí IP00

Ke stažení

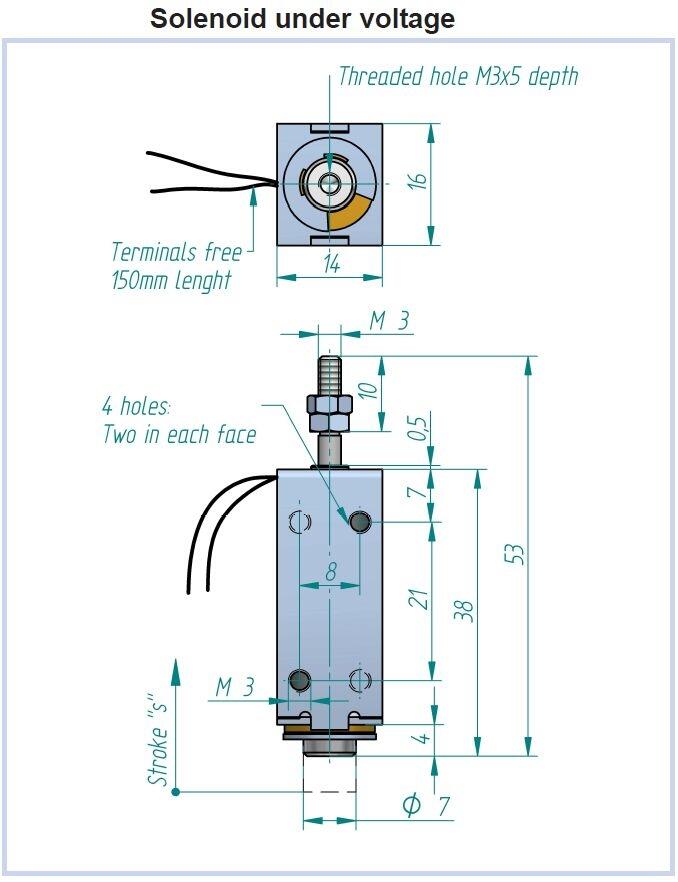

Rozměry a připojení

Nákresy

Popis produktu

Elektromagnetická řada ER se vyznačuje jednočinným provozem.

Když se na cívku přivede napětí, pohybuje se píst vlivem vytvořeného magnetického pole, dokud nedosáhne koncové polohy.



Při odpojení napájení se píst působením zátěže nebo vratné pružiny vrátí do výchozí polohy.

K dispozici je řada standardních verzí (katalog PDF níže) a je také možné vyrobit speciální verzi na míru.

Příslušenství

Příbuzné produkty

INSPO

Elektromagnety Nafsa
Produktové zprávy

Elektromagnety Nafsa

Společnost NAFSA S.L. má dlouholeté zkušenosti s konstrukcí, výrobou a prodejem všech druhů průmyslových elektromagnetů, přídržných elektromagnetů, solenoidů, západkových a dvoucestných lineárních elektromagnetů a elektromagnetických zámků.
DC motory, BLDC motory, krokové motory, motory s převodovkou, aktuátory, drivery, lineární vedení
Produktové zprávy

MOTORY PRO KAŽDOU APLIKACI

Součástí nabídky jsou jednoduché DC motory s kartáčovou i bezkartáčovou technologií (BLDC), krokové motory, lineární aktuátory, jednoduché nebo sofistikované kontroléry.

Doga motory
Produktové zprávy

PŘEVODOVÉ ELEKTROMOTORY DOGA

Kartáčové stejnosměrné motory se šnekovým převodem, vyráběné firmou DOGA, jsou vysoce ceněny v odvětví zemědělských strojů a komunální techniky, kde jsou již řadu let úspěšně používány.

AGV vozíky
Produktové zprávy

Komponenty pro AGV zařízení

Společnost OEM Automatic přináší nabídku široké řady komponent, využitelných pro autonomní vedené vozíky (AGV).

Produktové zprávy

Facility Management 4.0: Jak zajistit maximální bezpečnost a energetickou efektivitu vaší budovy

Moderní budovy již nejsou pouze statickými strukturami z betonu a skla. Stávají se z nich "živé organismy" řízené sofistikovanými nervovými systémy. Technologie pro monitorování a řízení procesů, často souhrnně označované jako BMS (Building Management Systems) nebo MaR (Měření a Regulace), jsou klíčové pro efektivitu, bezpečnost a komfort uživatelů.

Produktové zprávy

Efektivní oddělení řídicích a procesních obvodů pomocí reléových modulů DELCON

Případová studie z oblasti papírenského a chemického průmyslu

Objednací číslo Absorbed power @ 20°C, 100% duty Absorbed power @ 20°C, 15% duty Absorbed power @ 20°C, 25% duty Absorbed power @ 20°C, 40% duty Absorbed power @ 20°C, 5% duty Beginning of stroke force at 100% duty Beginning of stroke force at 15% duty Beginning of stroke force at 25% duty Beginning of stroke force at 40% duty Beginning of stroke force at 5% duty Celková hmotnost End of stroke force at 100% duty End of stroke force at 15% duty End of stroke force at 25% duty End of stroke force at 40% duty End of stroke force at 5% duty Spring return Zdvih Cena
Art:
ER15/C Zkopírováno
3 W
20 W
12 W
7,5 W
60 W
0,3 N
1 N
0,8 N
0,5 N
2,5 N
39 g
4,9 N
12,2 N
9,8 N
7,9 N
16,5 N
Ne
Art:
ER20/C Zkopírováno
5,5 W
24 W
16 W
11 W
60 W
0,8 N
4,1 N
2,8 N
2,1 N
6,8 N
45 g
2,6 N
7,7 N
6,2 N
4,9 N
11,2 N
Ano
5 mm
Art:
ER21/C Zkopírováno
6 W
35 W
24 W
14 W
100 W
1,3 N
4,1 N
3,1 N
2,3 N
6,2 N
62 g
1,8 N
5 N
3,8 N
2,9 N
7,4 N
Ano
10 mm
Art:
ER25/C Zkopírováno
7,5 W
38 W
25 W
17 W
95 W
2,5 N
10 N
7,5 N
5,4 N
17 N
85 g
7 N
24 N
21 N
17 N
32 N
Ano
5 mm
Art:
ER30/C Zkopírováno
8 W
50 W
30 W
20 W
120 W
2,9 N
11,4 N
7,8 N
5,6 N
19,7 N
140 g
7,7 N
21,5 N
13,8 N
12 N
35 N
Ano
8 mm
Art:
ER30/CT Zkopírováno
8 W
50 W
30 W
20 W
120 W
2,8 N
11,3 N
7,7 N
5,5 N
19,7 N
147 g
7,6 N
21,4 N
13,7 N
11,9 N
34,9 N
Ano
8 mm
Art:
ER35/C Zkopírováno
9 W
60 W
35 W
20 W
150 W
1,5 N
10,6 N
7,5 N
4,3 N
17,3 N
170 g
4,5 N
16,6 N
14,7 N
10,9 N
31 N
Ano
12 mm
Art:
ER40/CT Zkopírováno
13 W
76 W
44 W
27 W
218 W
2,9 N
16,5 N
13 N
6,5 N
43 N
368 g
26,1 N
74,5 N
68,4 N
41,5 N
121,8 N
Ne
15 mm
Art:
ER45-05/C Zkopírováno
12 W
80 W
48 W
30 W
240 W
0,1 N
14,4 N
10,6 N
6,3 N
35 N
285 g
60 N
190 N
160 N
110 N
230 N
Ano
5 mm
Art:
ER45-15/C Zkopírováno
12 W
80 W
48 W
30 W
240 W
3,3 N
15,5 N
10 N
7,3 N
27 N
285 g
9,3 N
45,3 N
31,9 N
20,8 N
71,3 N
Ano
15 mm
Art:
ER48/T Zkopírováno
15 W
89 W
54 W
35 W
271 W
9,1 N
32,5 N
26,7 N
19,5 N
45,1 N
292 g
36,2 N
50,4 N
48,4 N
42,8 N
65,4 N
Ne
8 mm
Art:
ER50-15/C Zkopírováno
14 W
93 W
56 W
35 W
280 W
6,7 N
23 N
16 N
13 N
37 N
365 g
22,5 N
68 N
52,7 N
41 N
99 N
Ano
15 mm
Art:
ER50-15/CT Zkopírováno
14 W
93 W
56 W
35 W
280 W
6,5 N
23 N
22,8 N
12,8 N
36,8 N
380 g
22,3 N
67,7 N
52,5 N
40,8 N
99 N
Ano
15 mm
ER60-05/C
Art:
ER60-05/C Zkopírováno
18 W
110 W
70 W
45 W
280 W
7 N
47 N
28 N
18 N
96 N
650 g
155 N
346 N
296 N
192 N
382 N
Ano
5 mm
Art:
ER60-10/CT Zkopírováno
18 W
110 W
70 W
45 W
280 W
11,6 N
43,6 N
31,6 N
23,6 N
79,6 N
681 g
55,1 N
152,1 N
121,3 N
95,1 N
200,4 N
Ano
10 mm
Art:
ER60-10/C Zkopírováno
18 W
110 W
70 W
45 W
280 W
12 N
44 N
32 N
24 N
80 N
650 g
55,6 N
152,5 N
121,7 N
95,5 N
200,8 N
Ano
10 mm
Art:
ER60-20/C Zkopírováno
18 W
110 W
70 W
45 W
280 W
9,2 N
28,5 N
21,5 N
16,7 N
50 N
650 g
27 N
103 N
87 N
60 N
150 N
Ano
20 mm
