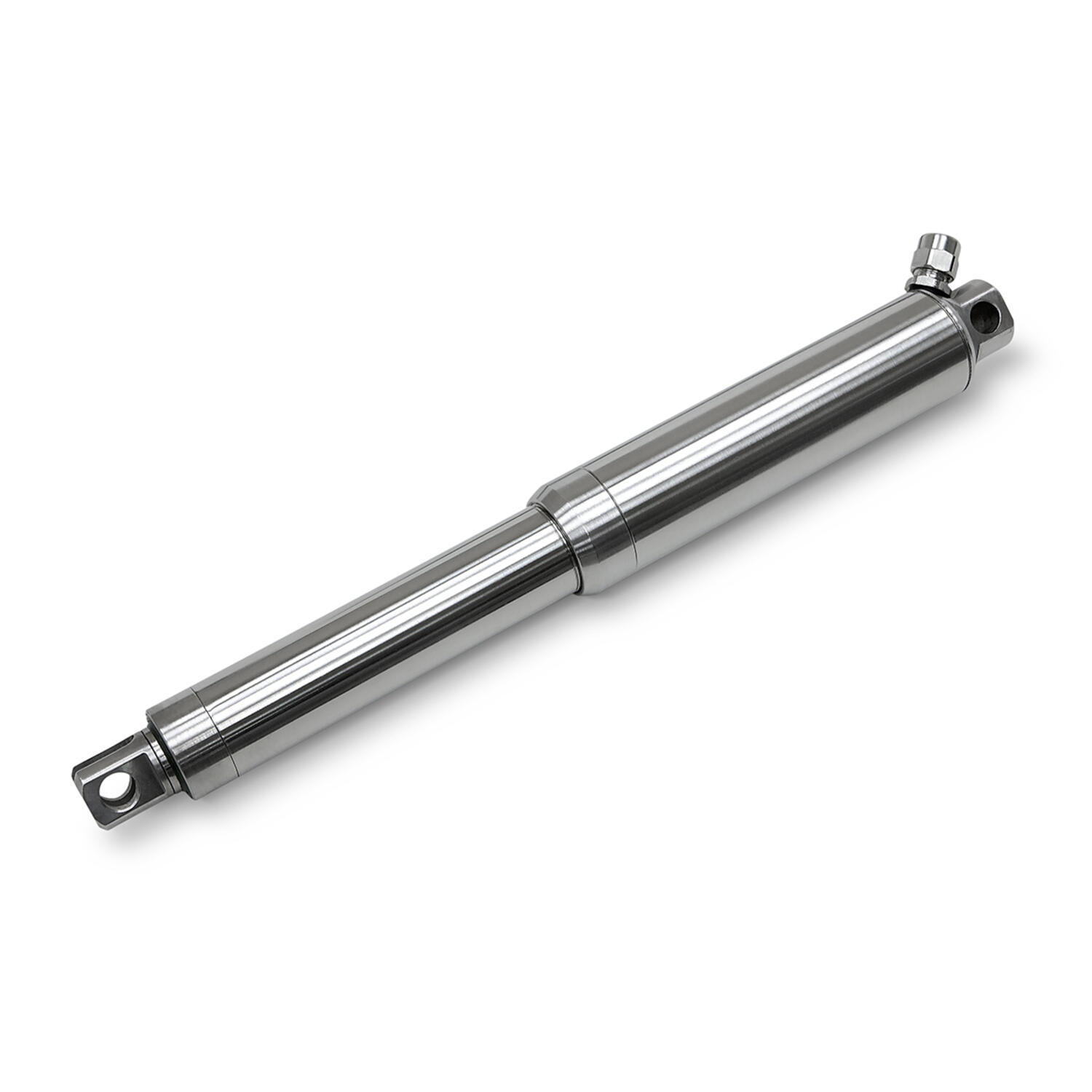

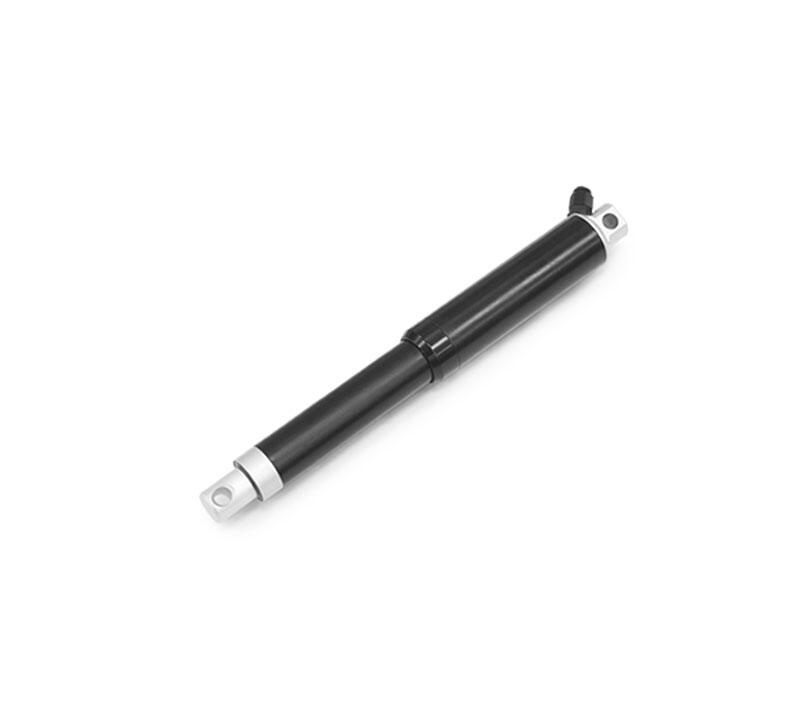

Lineární aktuátor LD12

Duty cycle	10 %
Napájecí napětí	12 V DC, 24 V DC
Provozní teplota max.	70 °C
Provozní teplota min.	-20 °C
Push load max	600 N
Rychlost max.	17,4 mm/s
Supplier	MOTECK
Tažní síla max.	600 N
Třída krytí	IP66, IP69K
Zdvih max.	400 mm
Zdvih min.	50 mm

Objednací číslo	Napájecí napětí	Nominal speed, full load	Nominal speed, no load	Push load max	Ratio	Rychlost max.	Tažní síla max.	Třída krytí	Typical current 12V Full load	Typical current 12V No load	Typical current 24V Full load	Typical current 24V No load	Zdvih	Zdvih max.	Zdvih min.
Linearní pohon Art: LD12-XX19-XXX.XXX-000XX Zkopírováno	12 V DC, 24 V DC			600 N		17,4 mm/s	600 N	IP66, IP69K						400 mm	50 mm
Linearní pohon Art: LD12-XX27-XXX.XXX-000XX Zkopírováno	12 V DC, 24 V DC			1000 N		12,3 mm/s	1000 N	IP66, IP69K						400 mm	50 mm
Linearní pohon Art: LD12-XX43-XXX.XXX-000XX Zkopírováno	12 V DC, 24 V DC			1500 N		7,5 mm/s	1500 N	IP66, IP69K						400 mm	50 mm
Linearní pohon Art: LD12-12-19-M2-233.283-S119H01 Zkopírováno	12 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K	3,6 A	0,5 A			50 mm
Linearní pohon Art: LD12-12-27-M2-233.283-S119H01 Zkopírováno	12 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K	3,6 A	0,5 A			50 mm
Linearní pohon Art: LD12-12-43-M2-233.283-S119H01 Zkopírováno	12 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K	3,6 A	0,5 A			50 mm
Linearní pohon Art: LD12-12-19-M2-283.383-S119H01 Zkopírováno	12 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K	3,6 A	0,5 A			100 mm
Linearní pohon Art: LD12-12-27-M2-283.383-S119H01 Zkopírováno	12 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K	3,6 A	0,5 A			100 mm
Linearní pohon Art: LD12-12-43-M2-283.383-S119H01 Zkopírováno	12 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K	3,6 A	0,5 A			100 mm
Linearní pohon Art: LD12-12-19-M2-333.483-S119H01 Zkopírováno	12 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K	3,6 A	0,5 A			150 mm
Linearní pohon Art: LD12-12-27-M2-333.483-S119H01 Zkopírováno	12 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K	3,6 A	0,5 A			150 mm
Linearní pohon Art: LD12-12-43-M2-333.483-S119H01 Zkopírováno	12 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K	3,6 A	0,5 A			150 mm
Linearní pohon Art: LD12-12-19-M2-383.583-S119H01 Zkopírováno	12 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K	3,6 A	0,5 A			200 mm
Linearní pohon Art: LD12-12-27-M2-383.583-S119H01 Zkopírováno	24 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K	3,6 A	0,5 A			200 mm
Linearní pohon Art: LD12-12-43-M2-383.583-S119H01 Zkopírováno	24 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K	3,6 A	0,5 A			200 mm
Linearní pohon Art: LD12-12-19-M2-433.683-S119H01 Zkopírováno	12 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K	3,6 A	0,5 A			250 mm
Linearní pohon Art: LD12-12-27-M2-433.683-S119H01 Zkopírováno	12 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K	3,6 A	0,5 A			250 mm
Linearní pohon Art: LD12-12-43-M2-433.683-S119H01 Zkopírováno	12 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K	3,6 A	0,5 A			250 mm
Linearní pohon Art: LD12-12-19-M2-483.783-S119H01 Zkopírováno	12 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K	3,6 A	0,5 A			300 mm
Linearní pohon Art: LD12-12-27-M2-483.783-S119H01 Zkopírováno	12 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K	3,6 A	0,5 A			300 mm
Linearní pohon Art: LD12-12-43-M2-483.783-S119H01 Zkopírováno	12 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K	3,6 A	0,5 A			300 mm
Linearní pohon Art: LD12-12-19-M2-533.883-S119H01 Zkopírováno	12 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K	3,6 A	0,5 A			350 mm
Linearní pohon Art: LD12-12-27-M2-533.883-S119H01 Zkopírováno	12 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K	3,6 A	0,5 A			350 mm
Linearní pohon Art: LD12-12-43-M2-533.883-S119H01 Zkopírováno	12 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K	3,6 A	0,5 A			350 mm
Linearní pohon Art: LD12-12-19-M2-583.983-S119H01 Zkopírováno	12 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K	3,6 A	0,5 A			400 mm
Linearní pohon Art: LD12-12-27-M2-583.983-S119H01 Zkopírováno	12 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K	3,6 A	0,5 A			400 mm
Linearní pohon Art: LD12-12-43-M2-583.983-S119H01 Zkopírováno	12 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K	3,6 A	0,5 A			400 mm
Linearní pohon Art: LD12-24-19-M2-233.283-S119H01 Zkopírováno	12 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K			1,8 A	0,25 A	50 mm
Linearní pohon Art: LD12-24-27-M2-233.283-S119H01 Zkopírováno	24 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K			1,8 A	0,25 A	50 mm
Linearní pohon Art: LD12-24-43-M2-233.283-S119H01 Zkopírováno	24 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K			1,8 A	0,25 A	50 mm
Linearní pohon Art: LD12-24-19-M2-283.383-S119H01 Zkopírováno	24 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K			1,8 A	0,25 A	100 mm
Linearní pohon Art: LD12-24-27-M2-283.383-S119H01 Zkopírováno	24 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K			1,8 A	0,25 A	100 mm
Linearní pohon Art: LD12-24-43-M2-283.383-S119H01 Zkopírováno	24 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K			1,8 A	0,25 A	100 mm
Linearní pohon Art: LD12-24-19-M2-333.483-S119H01 Zkopírováno	24 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K			1,8 A	0,25 A	150 mm
Linearní pohon Art: LD12-24-27-M2-333.483-S119H01 Zkopírováno	24 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K			1,8 A	0,25 A	150 mm
Linearní pohon Art: LD12-24-43-M2-333.483-S119H01 Zkopírováno	24 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K			1,8 A	0,25 A	150 mm
Linearní pohon Art: LD12-24-19-M2-383.583-S119H01 Zkopírováno	24 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K			1,8 A	0,25 A	200 mm
Linearní pohon Art: LD12-24-27-M2-383.583-S119H01 Zkopírováno	24 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K			1,8 A	0,25 A	200 mm
Linearní pohon Art: LD12-24-43-M2-383.583-S119H01 Zkopírováno	24 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K			1,8 A	0,25 A	200 mm
Linearní pohon Art: LD12-24-19-M2-433.683-S119H01 Zkopírováno	24 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K			1,8 A	0,25 A	250 mm
Linearní pohon Art: LD12-24-27-M2-433.683-S119H01 Zkopírováno	24 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K			1,8 A	0,25 A	250 mm
Linearní pohon Art: LD12-24-43-M2-433.683-S119H01 Zkopírováno	24 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K			1,8 A	0,25 A	250 mm
Linearní pohon Art: LD12-24-19-M2-483.783-S119H01 Zkopírováno	24 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K			1,8 A	0,25 A	300 mm
Linearní pohon Art: LD12-24-27-M2-483.783-S119H01 Zkopírováno	24 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K			1,8 A	0,25 A	300 mm
Linearní pohon Art: LD12-24-43-M2-483.783-S119H01 Zkopírováno	24 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K			1,8 A	0,25 A	300 mm
Linearní pohon Art: LD12-24-19-M2-533.883-S119H01 Zkopírováno	24 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K			1,8 A	0,25 A	350 mm
Linearní pohon Art: LD12-24-27-M2-533.883-S119H01 Zkopírováno	24 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K			1,8 A	0,25 A	350 mm
Linearní pohon Art: LD12-24-43-M2-533.883-S119H01 Zkopírováno	24 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K			1,8 A	0,25 A	350 mm
Linearní pohon Art: LD12-24-19-M2-583.983-S119H01 Zkopírováno	24 V DC	11,7 mm/s	17,4 mm/s	600 N	19:1		600 N	IP66, IP6K9K			1,8 A	0,25 A	400 mm
Linearní pohon Art: LD12-24-27-M2-583.983-S119H01 Zkopírováno	24 V DC	8 mm/s	12,3 mm/s	1000 N	27:1		1000 N	IP66, IP6K9K			1,8 A	0,25 A	400 mm
Linearní pohon Art: LD12-24-43-M2-583.983-S119H01 Zkopírováno	24 V DC	5 mm/s	7,5 mm/s	1500 N	43:1		1500 N	IP66, IP6K9K			1,8 A	0,25 A	400 mm
