PANASONIC

Snímače vzdálenosti HG-C

Série HG-C

Řada HG-C je kompaktní a snadno instalovatelná do malých prostorů. Snímač je uživatelsky jednoduchý s tlačítky a digitálním displejem pro snadné nastavení funkcí. Má vysoké rozlišení s nízkou opakovatelností až 10 µm při rozsahu měření 10 mm a 800 µm při maximálním rozsahu 400 mm.
  • Snímač pro přesné měření vzdálenosti
  • Ostrý bod pro měření i velmi malých částí
  • PNP/NPN a analogový výstup 0-5 V nebo 4-20 mA
  • Nyní i IO- link verze

HG-C1400L3-P-J - Difuzní laserový snímac

Vybraná varianta

Varianty produkty
PANASONIC.eps

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Displej Ano
Doba odezvy 1,5 ms / 5 ms / 10 ms
Linearita +-0,1 % F.S.
Napájecí napětí 12-24 V DC
Opakovatelnost 10 μm
Připojení Kabel 2m
Průměr paprsku 50 μm
Rozsah měření +-5 mm
Střed měření 30 mm
Třída krytí IP67
Typ snímače Difuzní
Typ světla Laser
Výstup 0-5 V, 4-20 mA, PNP

Ke stažení

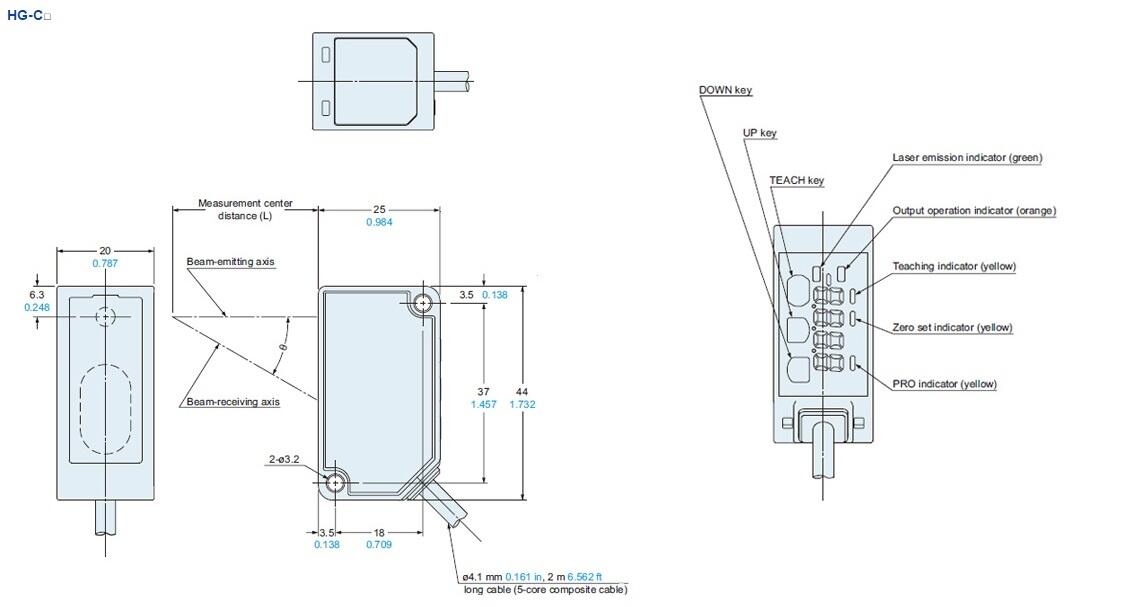

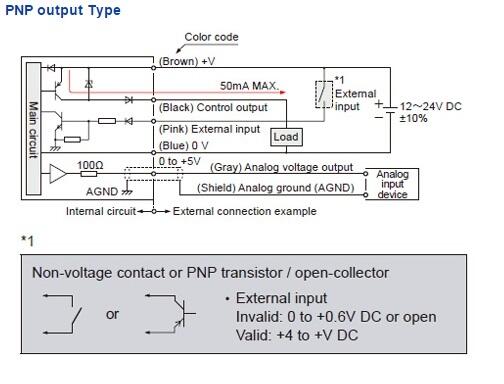

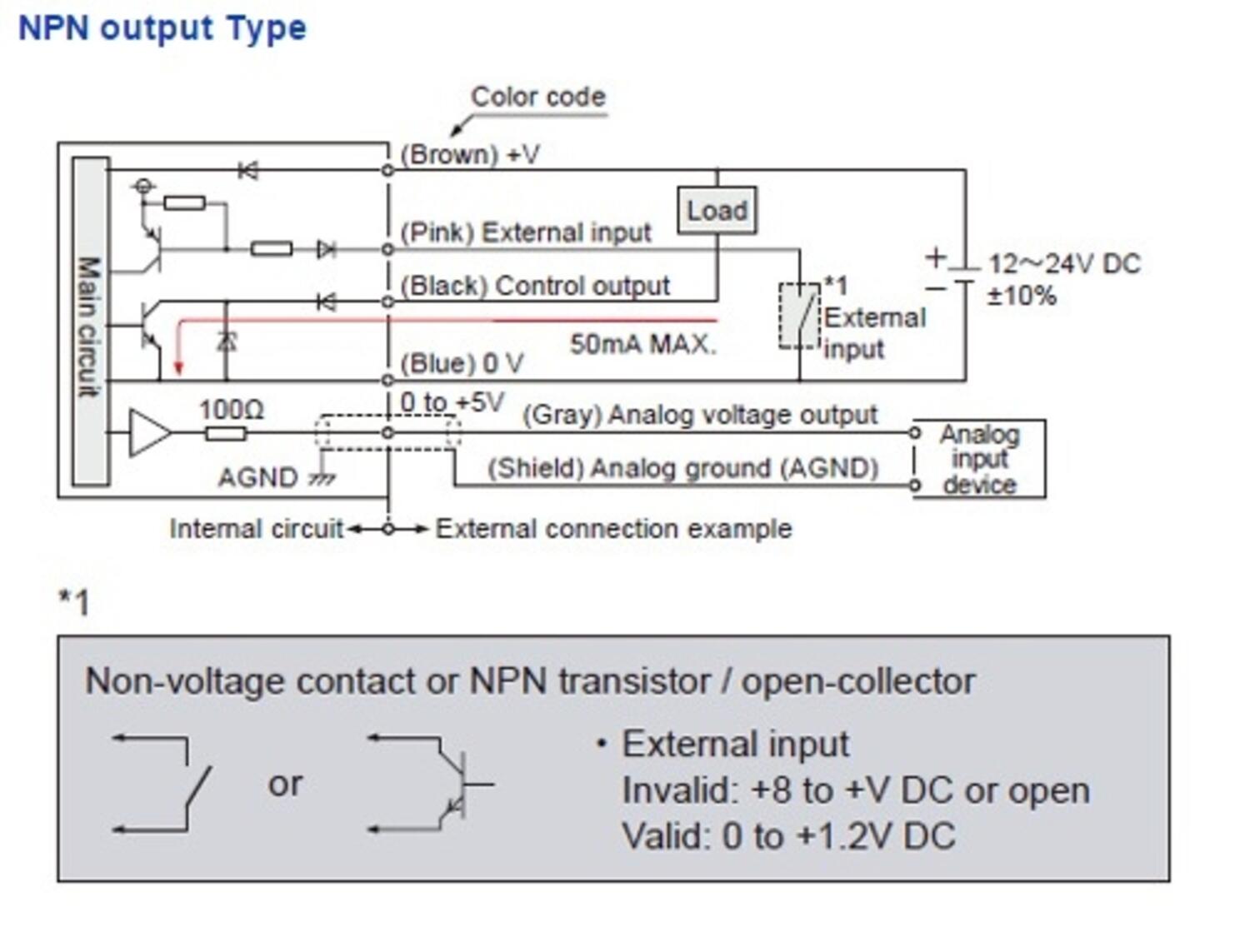

Rozměry a připojení

Popis produktu

  • KOMPAKTNOST

Řada HG-C se vyznačuje kompaktním designem. Díky technologii miniaturizace a celkovým rozměrům, může být snadno instalována do ramen robotů nebo do jiných malých prostorů.



  • UŽIVATELSKY JEDNODUCHÉ

Snímač je vybaven tlačítky a digitálním displayem, pro snadné nastavení snímaných funkcí. Snímač je vybaven externím vstupem, který lze využít pro nulování, teach-in a další funkce.



  • VYSOKÉ ROZLIŠENÍ

Snímač se vyznačuje nízkou opakovatelností, pouhých 10 µm, při rozsahu měření 10 mm. Opakovatelnost narůstá společně se snímanou vzdáleností, ale i při maximálním rozsahu 400 mm dosahuje solidních 800 µm.

Příslušenství

Příbuzné produkty

INSPO

Technologie

Industry 4.0

Současný trend průmyslové digitalizace

Produktové zprávy

Facility Management 4.0: Jak zajistit maximální bezpečnost a energetickou efektivitu vaší budovy

Moderní budovy již nejsou pouze statickými strukturami z betonu a skla. Stávají se z nich "živé organismy" řízené sofistikovanými nervovými systémy. Technologie pro monitorování a řízení procesů, často souhrnně označované jako BMS (Building Management Systems) nebo MaR (Měření a Regulace), jsou klíčové pro efektivitu, bezpečnost a komfort uživatelů.

Produktové zprávy

Efektivní oddělení řídicích a procesních obvodů pomocí reléových modulů DELCON

Případová studie z oblasti papírenského a chemického průmyslu

Produktové zprávy

Nová generace klimatizačních jednotek SLIMLINE NEO

Seifert Systems uvádí SLIMLINE NEO: Revoluční chlazení s R290 bez PFAS. Invertorová technologie srazí náklady a chrání klima. Budoucnost je teď.

Produktové zprávy

Průmyslové LED osvětlení strojů

Objevte HELULIGHT Smart-Process – moderní LED signalizační jednotku pro přehlednou vizualizaci stavu strojů. Nabízí libovolné nastavení barev, paměť po výpadku napájení a snadnou integraci do všech běžných řídicích systémů.
Produktové zprávy

Vibrační hladinové spínače

Procesy v potravinářském, nápojovém a farmaceutickém průmyslu vyžadují přesné měření hladiny. Vibrační spínače WIKA řady TLS-H jsou špičkovým řešením, které díky splnění přísných hygienických požadavků zajišťuje stabilní a spolehlivou detekci.

Objednací číslo Komunikace Linearita Opakovatelnost Připojení Průměr paprsku Rozsah měření Střed měření Výstup Cena
Difuzní laserový snímač
Art:
HG-C1030-P Zkopírováno
+-0,1 % F.S.
10 μm
Kabel 2m
50 μm
+-5 mm
30 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1400-P Zkopírováno
+-0,2 % F.S.
500 μm
Kabel 2m
500 μm
+-200 mm
400 mm
0-5 V, 4-20 mA, PNP
Laser senzor měř. vzdál, difuzní,Sn=200mm
Art:
HG-C1200 Zkopírováno
+-0,1 % F.S.
200 μm
Kabel 2m
300 μm
+-80 mm
200 mm
0-5 V, 4-20 mA, NPN
Difuzní laserový snímač
Art:
HG-C1050-P Zkopírováno
+-0,1 % F.S.
30 μm
Kabel 2m
70 μm
+-15 mm
50 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1100-P Zkopírováno
+-0,1 % F.S.
70 μm
Kabel 2m
120 μm
+-35 mm
100 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1200-P Zkopírováno
+-0,2 % F.S.
200 μm
Kabel 2m
300 μm
+-80 mm
200 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1030L3-P-J Zkopírováno
IO-link V 1.1
+-0,1 % F.S.
10 μm
M12 Pigtail 0,3m
50 μm
+-5 mm
30 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1050L3-P-J Zkopírováno
IO-link V 1.1
+-0,1 % F.S.
30 μm
M12 Pigtail 0,3m
70 μm
+-15 mm
50 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1100L3-P-J Zkopírováno
IO-link V 1.1
+-0,1 % F.S.
70 μm
M12 Pigtail 0,3m
120 μm
+-35 mm
100 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1200L3-P-J Zkopírováno
IO-link V 1.1
+-0,2 % F.S.
200 μm
M12 Pigtail 0,3m
300 μm
+-80 mm
200 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1400L3-P-J Zkopírováno
IO-link V 1.1
+-0,2 % F.S.
500 μm
M12 Pigtail 0,3m
500 μm
+-200 mm
400 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1030L3-P Zkopírováno
IO-link V 1.1
+-0,1 % F.S.
10 μm
Kabel 2m
50 μm
+-5 mm
30 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1050L3-P Zkopírováno
IO-link V 1.1
+-0,1 % F.S.
30 μm
Kabel 2m
70 μm
+-15 mm
50 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1100L3-P Zkopírováno
IO-link V 1.1
+-0,1 % F.S.
70 μm
Kabel 2m
120 μm
+-35 mm
100 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímac
Art:
HG-C1200L3-P Zkopírováno
IO-link V 1.1
+-0,2 % F.S.
200 μm
Kabel 2m
300 μm
+-80 mm
200 mm
0-5 V, 4-20 mA, PNP
Difuzní laserový snímač
Art:
HG-C1400L3-P Zkopírováno
IO-link V 1.1
+-0,2 % F.S.
500 μm
Kabel 2m
500 μm
+-200 mm
400 mm
0-5 V, 4-20 mA, PNP
Laser senzor mer. vzdál, difuzní,Sn=30mm
Art:
HG-C1030 Zkopírováno
+-0,1 % F.S.
10 μm
Kabel 2m
50 μm
+-5 mm
30 mm
0-5 V, 4-20 mA, NPN
Laser senzor mer. vzdál, difuzní,Sn=50mm
Art:
HG-C1050 Zkopírováno
+-0,1 % F.S.
30 μm
Kabel 2m
70 μm
+-15 mm
50 mm
0-5 V, 4-20 mA, NPN
Laser senzor měř. vzdál,difuzní,Sn=100mm
Art:
HG-C1100 Zkopírováno
+-0,1 % F.S.
70 μm
Kabel 2m
120 μm
+-35 mm
100 mm
0-5 V, 4-20 mA, NPN
Laser senzor mer.vzdál, difuzní,Sn=400mm
Art:
HG-C1400 Zkopírováno
+-0,1 % F.S.
500 μm
Kabel 2m
500 μm
+-200 mm
400 mm
0-5 V, 4-20 mA, NPN
