AUER SIGNAL
Signální sloup Ø50 mm, 1–5 výměnných modulu
Série modulSIGNAL50
- Rychlé sestavení díky bajonetovým zámkům
- Dobrá variabilita
- Možnost použití celkem 5 modulů, z toho 1 zvukového
- Krytí IP 65
Vybraná varianta
Vybraná varianta
Specifikace
| Barva | Oranžová |
|---|---|
| Barva těla | Černá RAL 9005 |
| Druh patice | B15d |
| Hmotnost | 100 g |
| Maximální počet modulů | 5 ks |
| Napájecí napětí | 250 V |
| Napájecí napětí AC max. | 250 V AC |
| Napájecí napětí AC min. | 12 V AC |
| Napájecí napětí DC min. | 12 V DC |
|---|---|
| Provozní teplota max. | 50 °C |
| Provozní teplota min. | -25 °C |
| Průměr | 50 mm |
| Průřez vodičů | 2,5 mm² |
| Třída krytí | IP65 |
Popis produktu
Signální sloup určený k horizontální či vertikální montáži s možností volného sestavení požadovaných modulů optické a/nebo zvukové signalizace (tato ve formě horního piezo modulu).
Světelné moduly nabízí volbu mezi trvalou a přerušovanou signalizací (blikač a zábleskový modul), lze zvolit zdroj světla - určité moduly mají patici na žárovky/ LED-diody BA15d, jiné moduly mají pevně osazenou xenonovou výbojku. V případě výměnného zdroje světla lze dále volit mezi žárovkami (zpravidla 5 / 7 W) a LED-diodami (LLL/ LLB). Na vyžádání Vám rádi pomůžeme s výběrem optimálního zdroje světla.
Díky provedení kontaktů pomocí bajonetových zámků lze bezpečně měnit jednotlivé moduly sloupu i při jeho připojení na napájení, tedy bez nutnosti jeho odpojení. Připojení všech modulů na napájení je realizováno v patici, kde svorka "0" značí společný pól, svorka "1" napájení nejspodnějšího modulu a svorka "5" horního modulu. Jako mnemotechnickou pomůcku si lze představit, že číslování svorek je stejné jako značení pater v domě, 0 - suterén - je společný prostor všech a patra jsou číslována též od 1 výše.
Technické parametry
Materiál | polykarbonát | |
Připojení | vodiče průměru max. 2.5 mm² | |
Provozní teplota | -25 °C ... +50 °C | |
Krytí | IP 65 | |
Nap. napětí | VLL | 0–250 V AC/DC |
VLB | 12-24 V AC/DC, 230/240 V AC | |
na objednání 110/120 V AC | ||
VLF | 12–24 V AC/DC, 230/240 V AC | |
na objednání 110/120 V AC | ||
Použitá patice | BA15d | |
Frekvence bikání | 1,4 Hz moduly s výbojkou, 2 Hz moduly s jiným zdrojem světla | |
Homologace |
| |
| ||
Možnost montáže 1 | Možnosti montáže 2 |
|
|
Základny

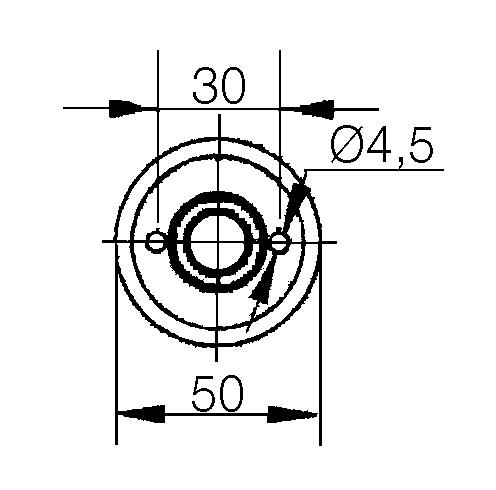

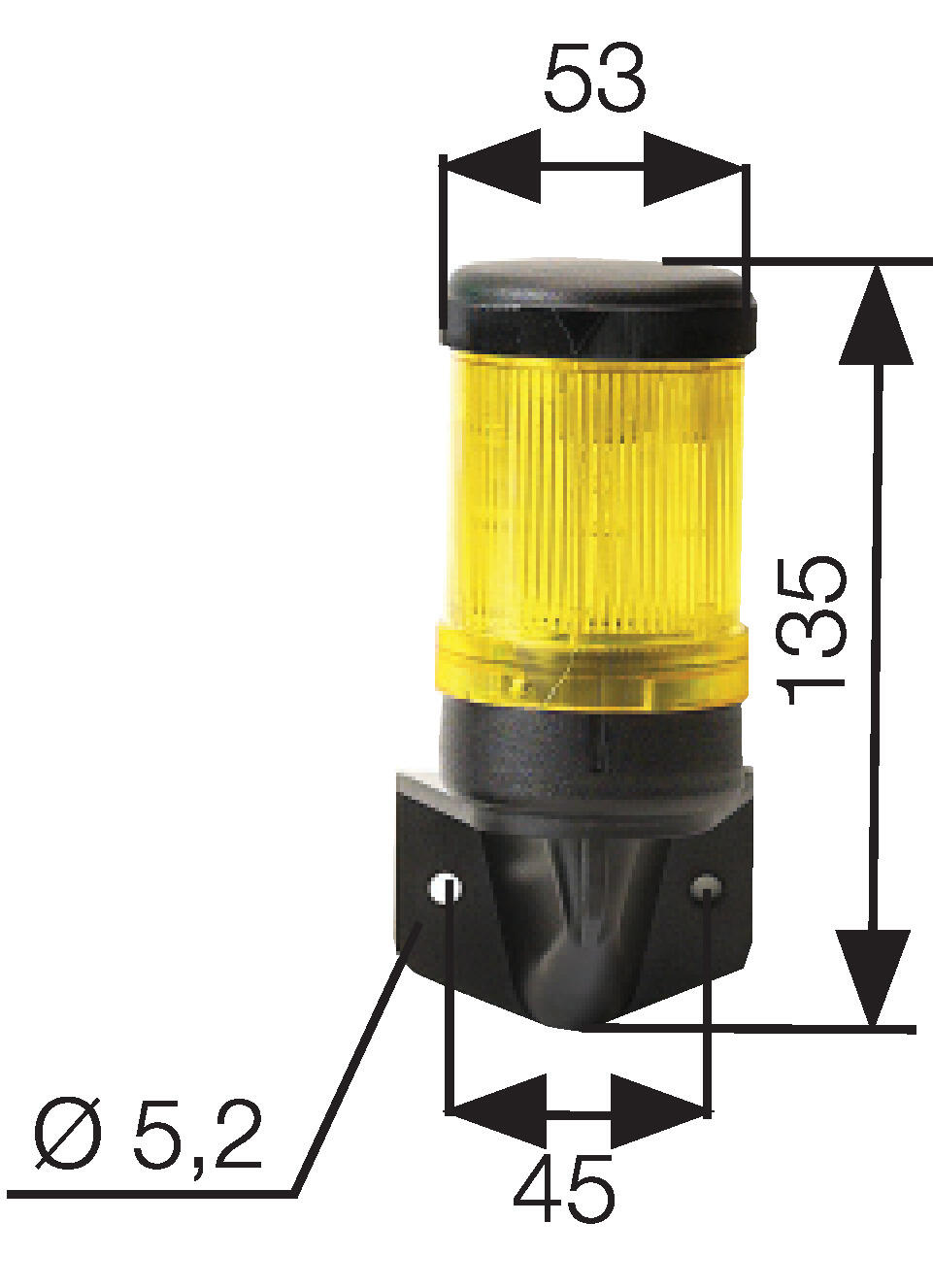

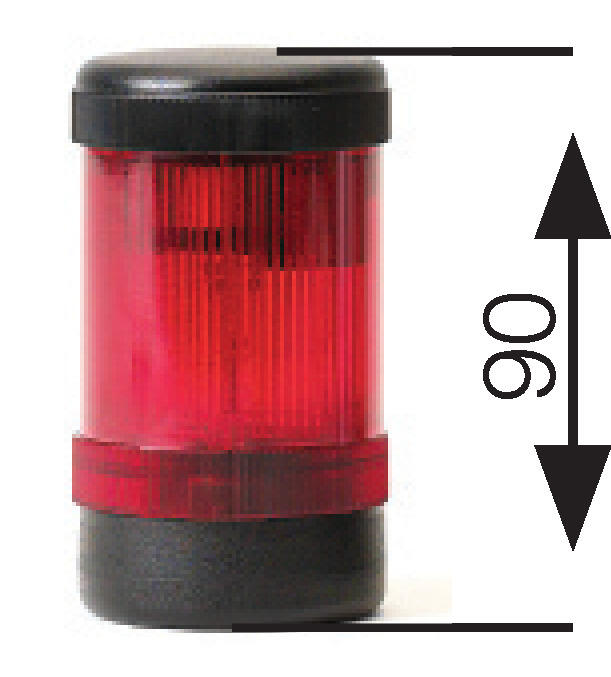

Rozměry | ||

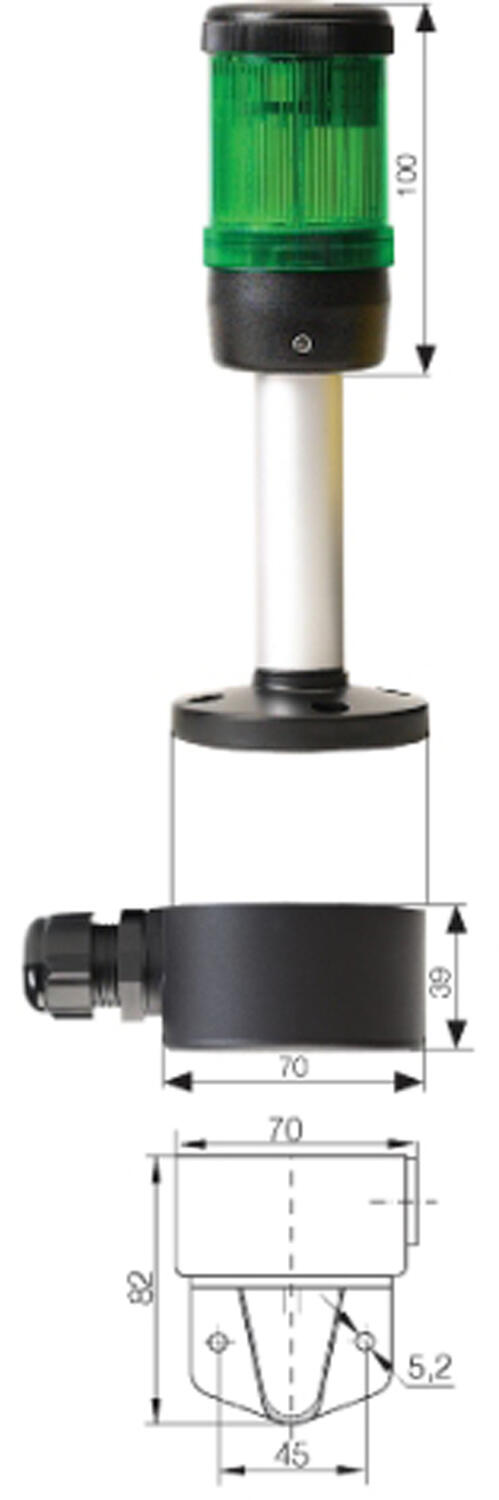

Horiz. montáž s nohou |
| |
|
| |
| ||
Horizontální montáž | Vertikální montáž | |
|
|
|
V ceně každého typu základny je horní víčko majáku. Pokud jste nenalezli vyhovující základnu, kontaktujte nás, existují i jiné typy.
Objednací číslo | Název | Popis |
790520900 | VPW | Základna pro horizontální montáž |
790540900 | VMV | Základna pro vertikální montáž |
790542900 | VMR | Základna pro horizontální montáž + 10 cm noha |
790543900 | VMR | Základna pro horizontální montáž + 25 cm noha |
790552900 | VSR | Základna pro horizontální montáž + 10 cm noha, nerezové provedení |
790553900 | VSR | Základna pro horizontální montáž + 25 cm noha, nerezové provedení |
790582900 | VFR | Základna pro horizontální montáž + 10 cm noha, baj.konektor pro rychlou montáž |
790583900 | VFR | Základna pro horizontální montáž + 25 cm noha, baj.konektor pro rychlou montáž |
Základny lze objednat s několika délkami noh: 50, 100, 250, 400, 500, 600, 800 mm. V případě zájmu nás kontaktujte.

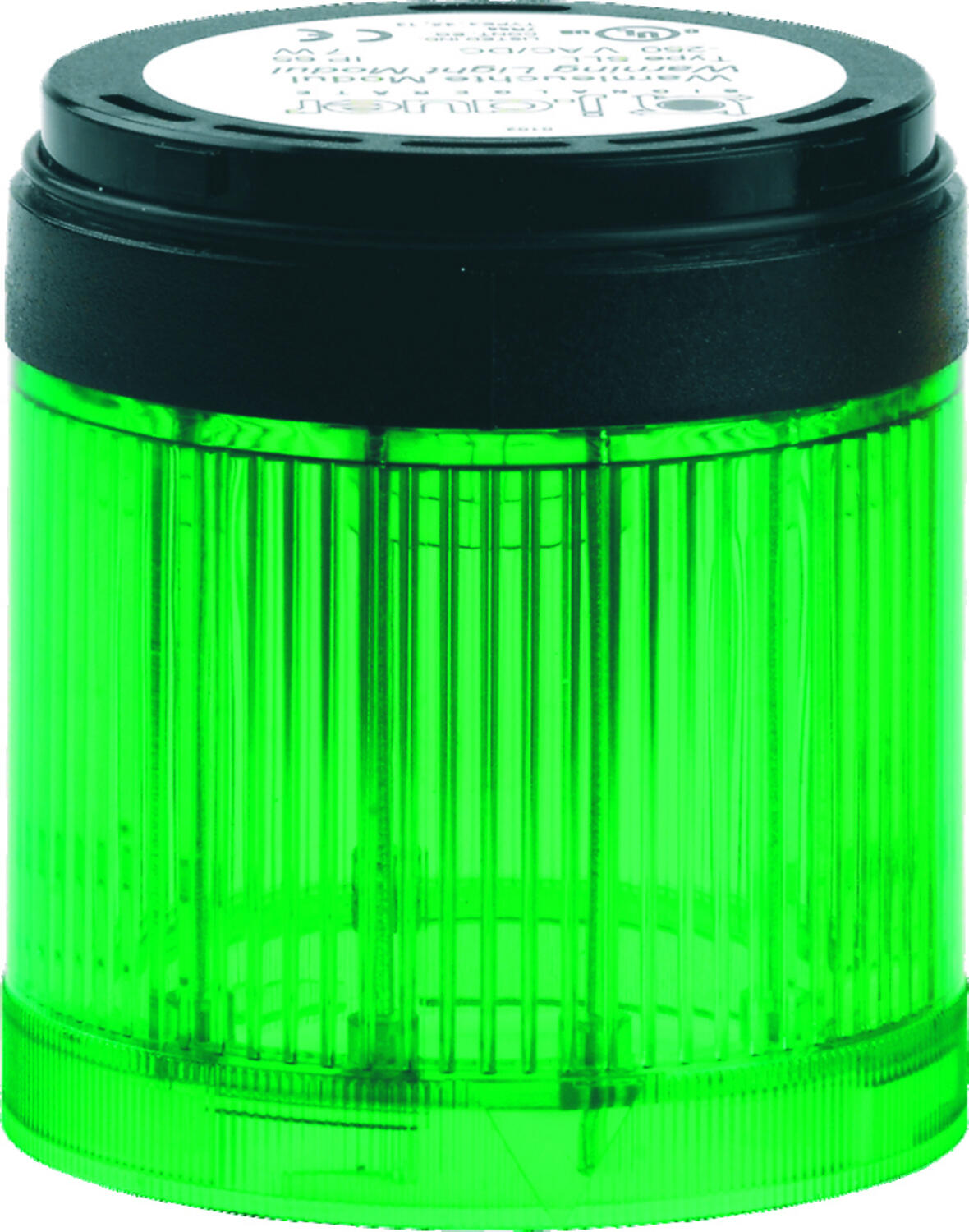

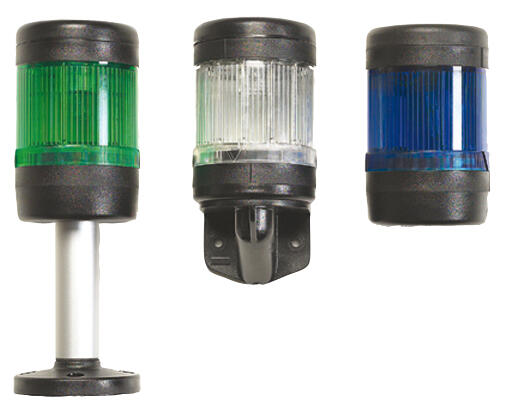

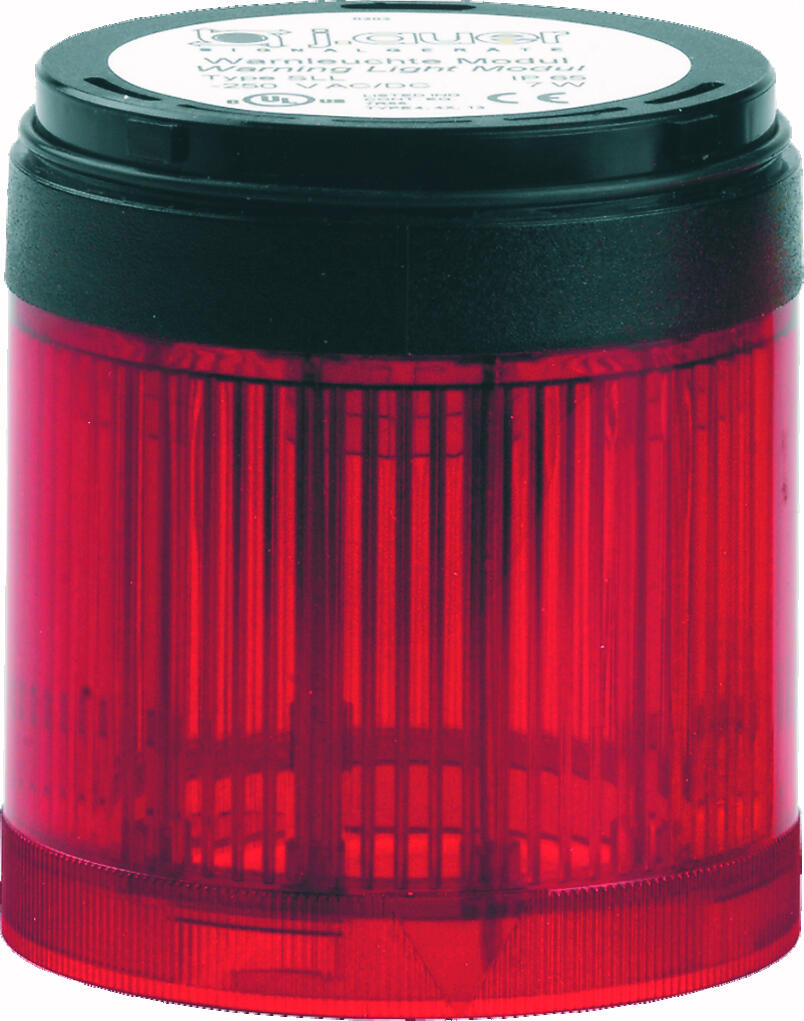

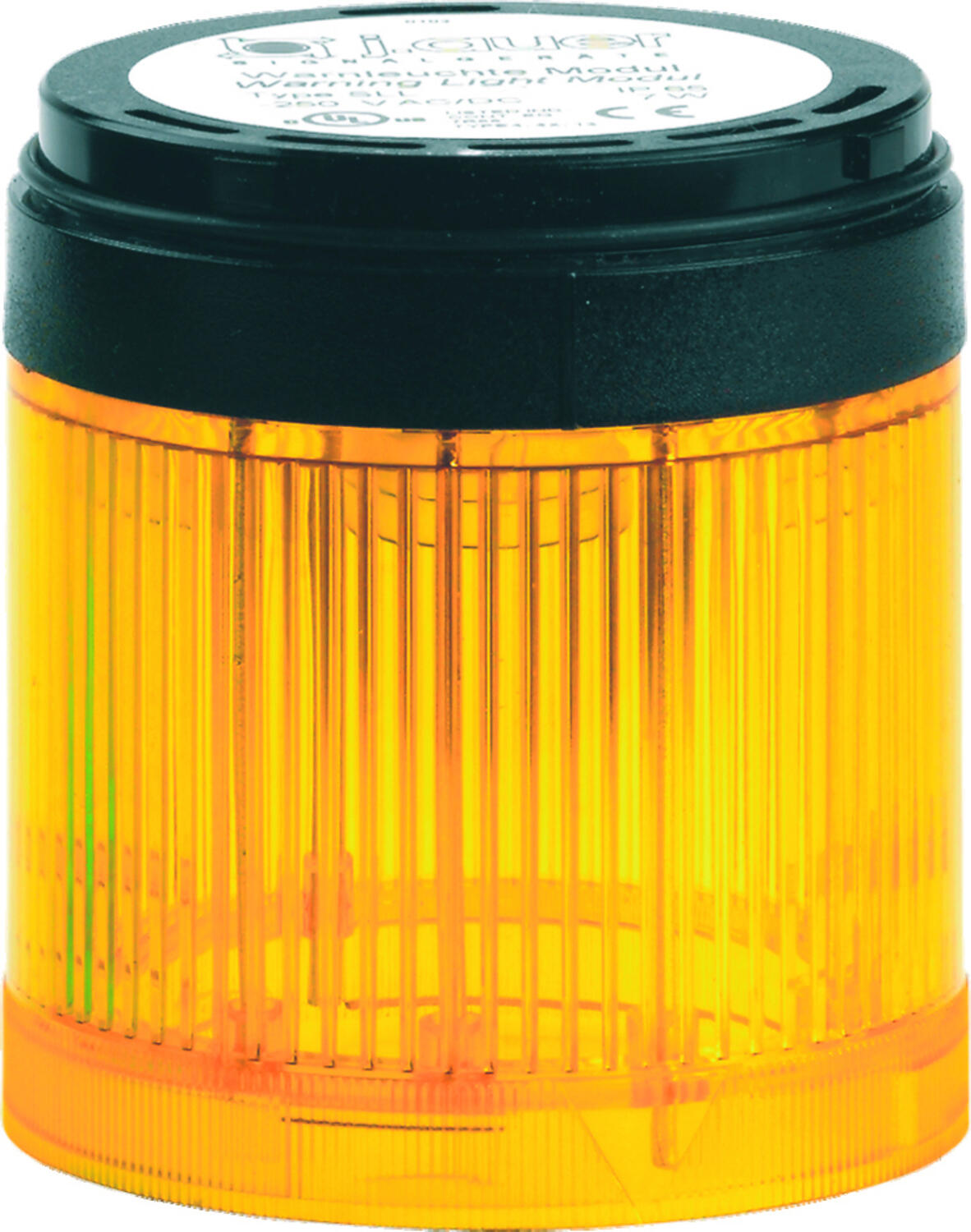

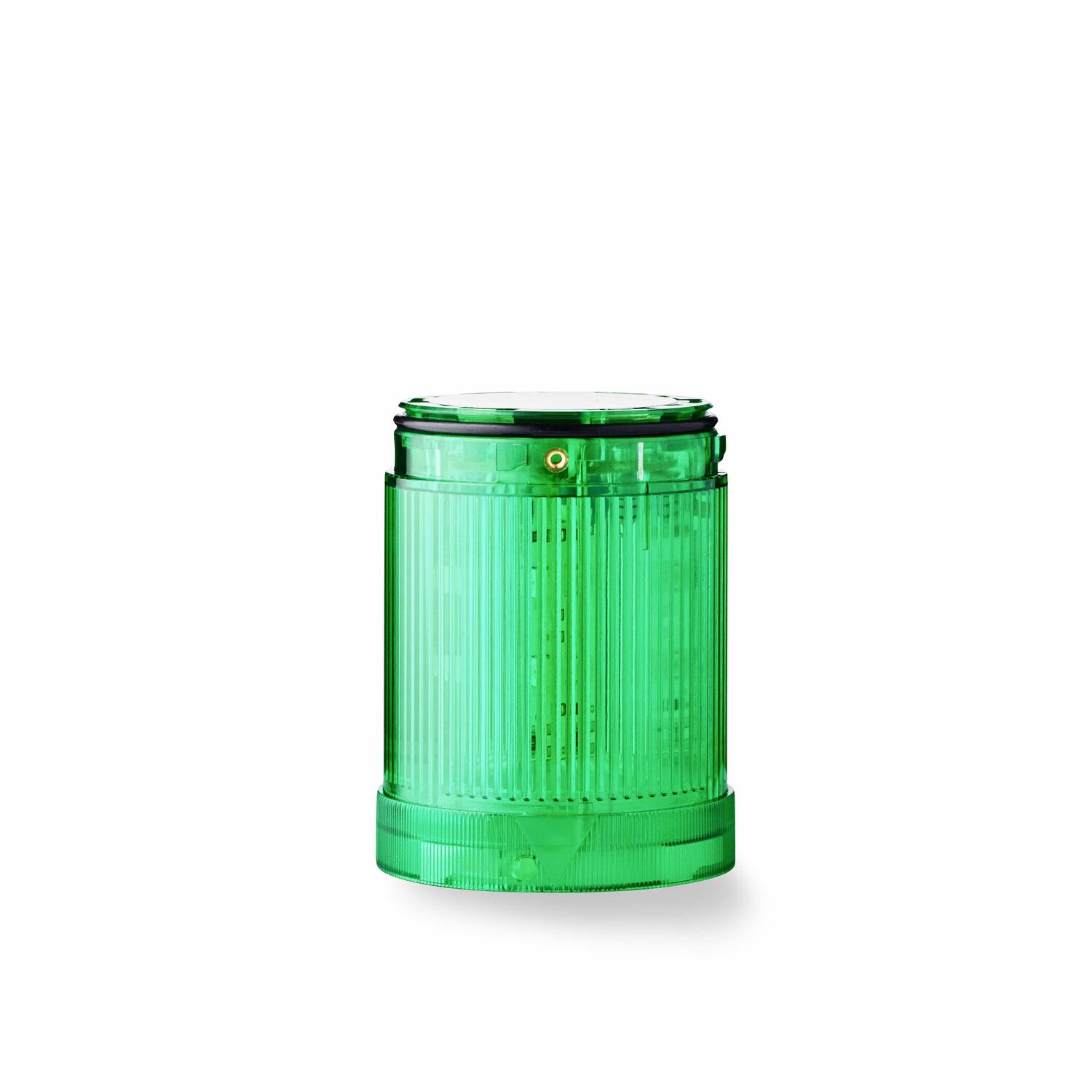

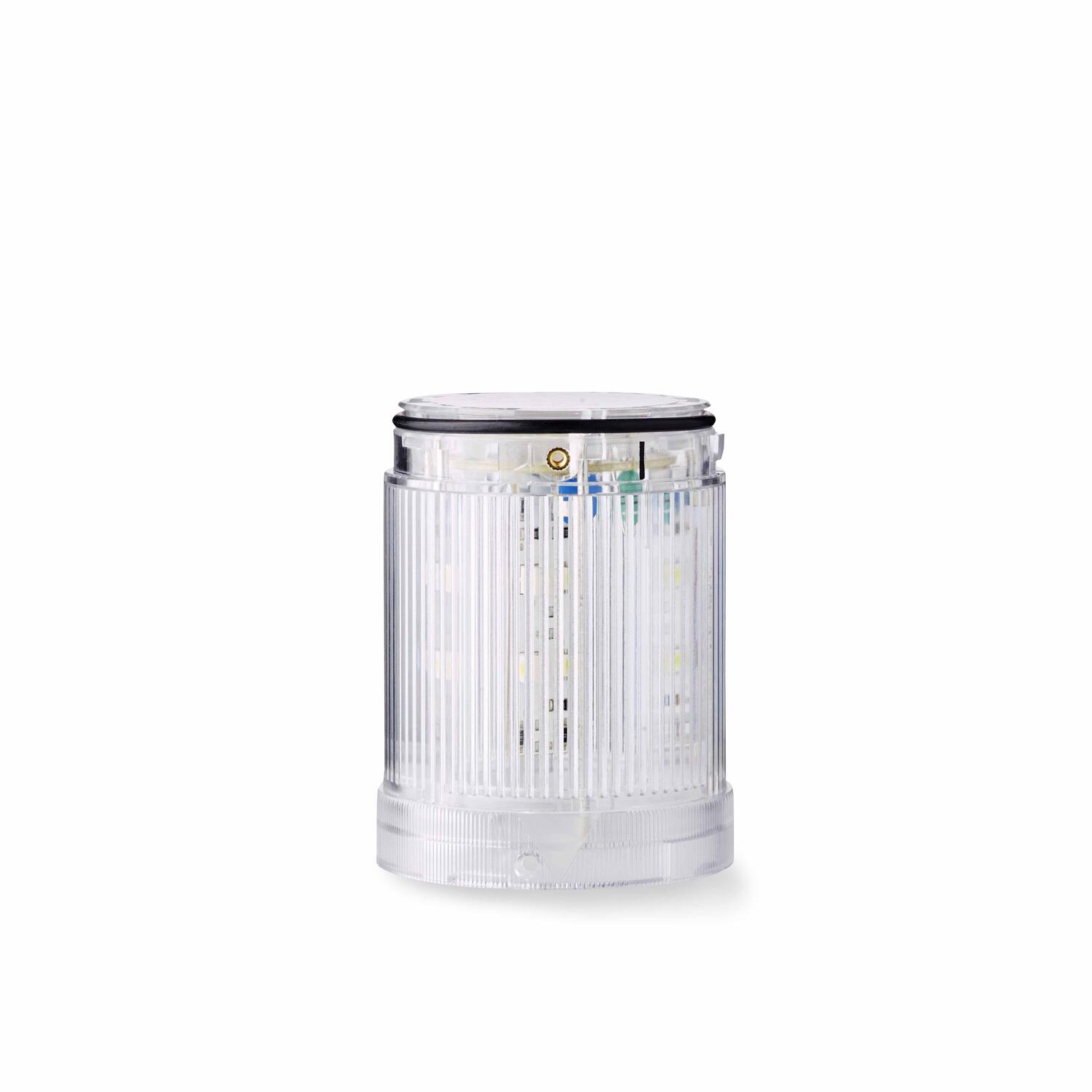

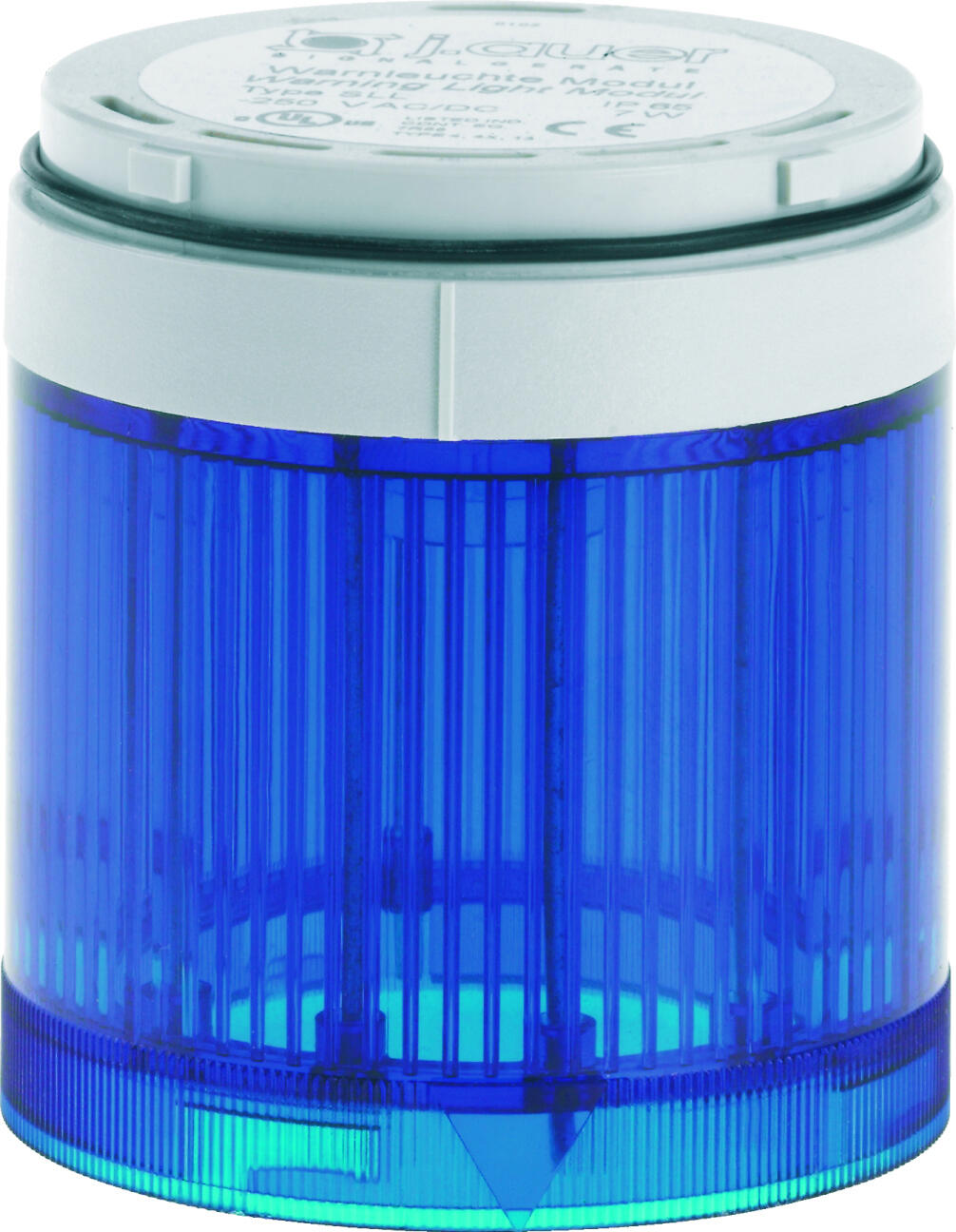

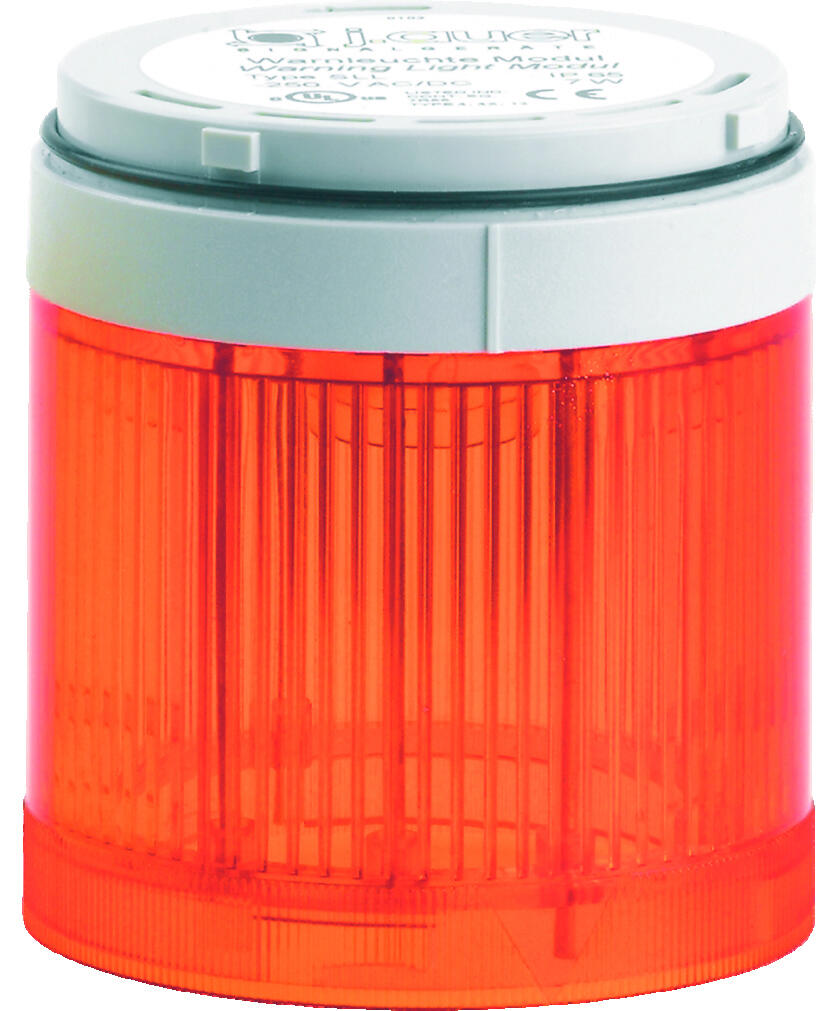

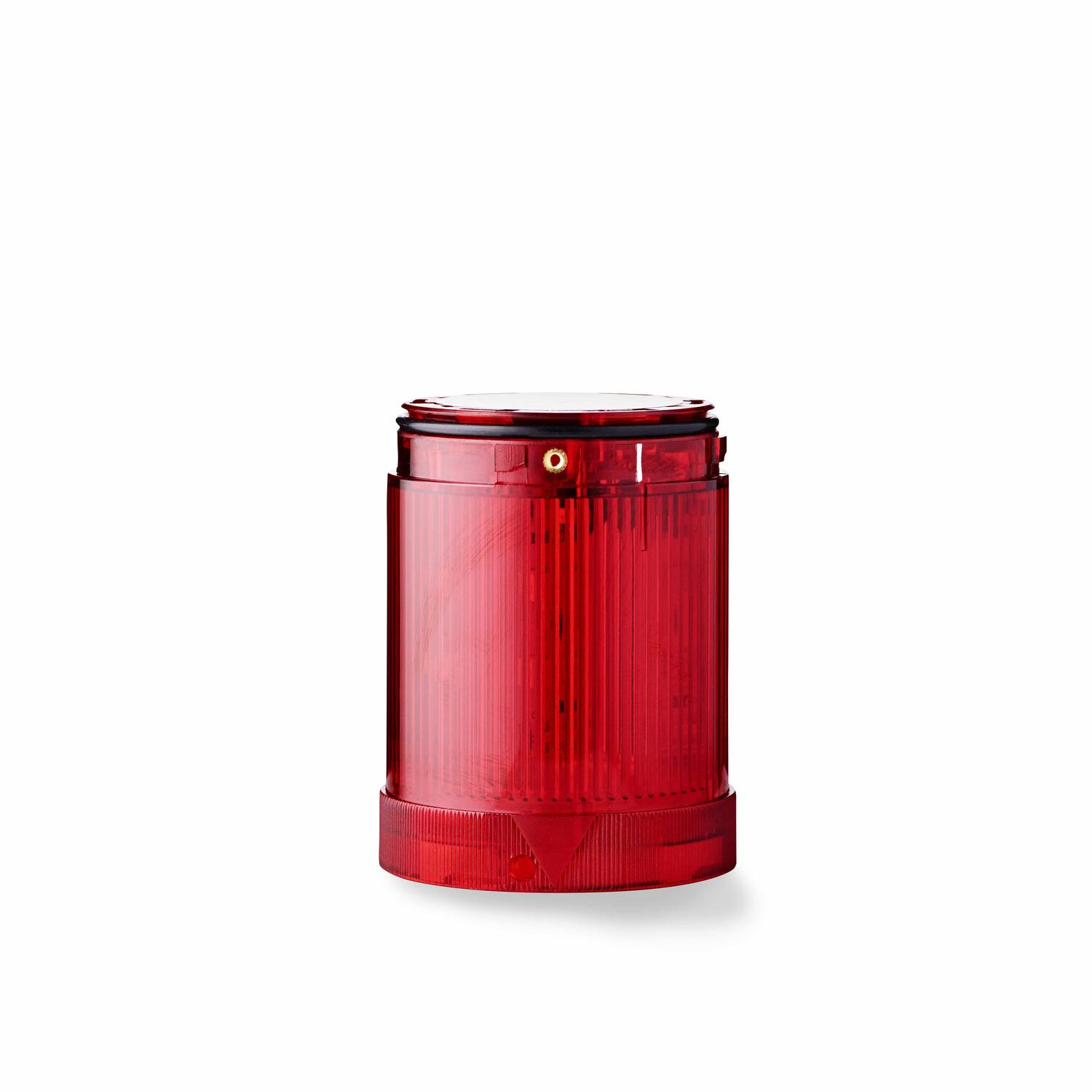

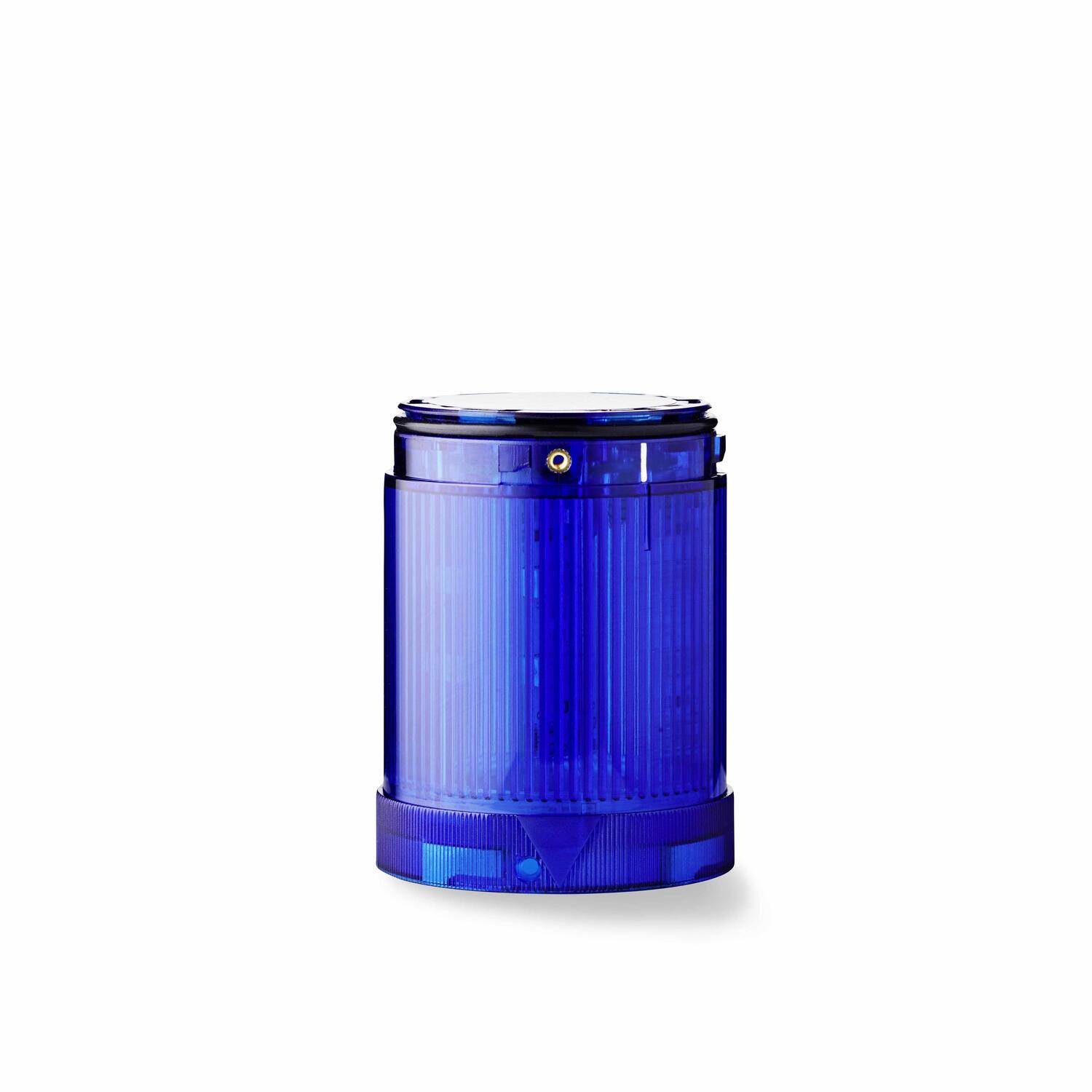

Světelné moduly
|
|
Objednací číslo | Název | Popis | Nap. napětí | Zdroj světla |
75000c900 | VLL | Trvalý svit, pro zdroje s paticí BA15d | 0–250 V AC/DC | žárovka max. 7W/ LED-dioda (není součástí) |
76000c405 | VLB | Blikač, pro zdroje s paticí BA15d | 24 V AC/DC | žárovka max. 7W/ LED-dioda (není součástí) |
76000c313 | VLB | Blikač, pro zdroje s paticí BA15d | 230/240 V AC | žárovka max. 7W/ LED-dioda (není součástí) |
77000c405 | VLF | Zábleskový modul s výbojkou | 12–24 V AC/DC | zabudovaná xenonová výbojka, 70 mA |
77000c313 | VLF | Zábleskový modul s výbojkou | 230/240 V AC | zabudovaná xenonová výbojka, 15 mA |
Na vyžádání lze objednat i verze na napětí 110/120 VAC a moduly v šedém či stříbrném provedení

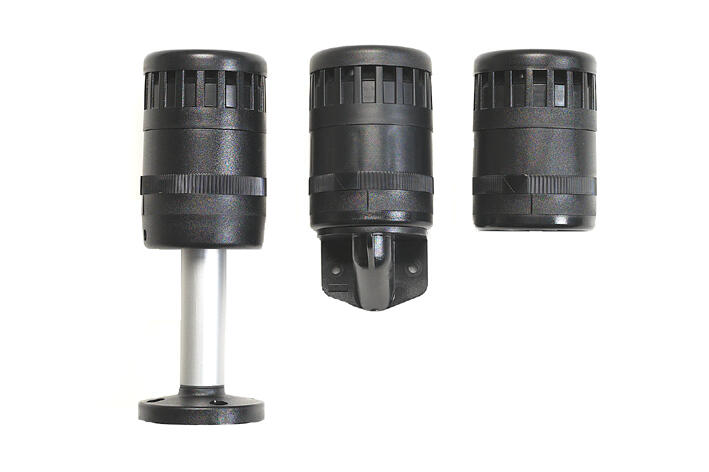

Piezomodul
|
| Přepínač 1 (jen VDE): |
| ||||
Obj. číslo | Název | Popis | Nap. napětí | Zvukové možnosti |
781500405 | VDE | Piezo s interním nastavením druhu signalizace | 24 V AC/DC | trv./ přeruš. tón, max./ reduk. hlasitost (103 / 88 dB) |
781500313 | VDE | Piezo s interním nastavením druhu signalizace | 230/240 V AC | trv./ přeruš. tón, max./ reduk. hlasitost (103 / 88 dB) |
782500405 | VDZ | Piezo s int.nast. druhu signalizace, 2 vstupy | 24 V AC/DC | trv./ přeruš. tón, max./ reduk. hlasitost (103 / 88 dB) |
782500313 | VDZ | Piezo s int.nast. druhu signalizace, 2 vstupy | 230/240 V AC | trv./ přeruš. tón, max./ reduk. hlasitost (103 / 88 dB) |
Příslušenství
Objednací číslo | Název | Popis | Nap. napětí | Příkon / vst. proudm. |
89300c405 | LLL | LED-diody v patici BA15d, trvalý svit | 24 V AC/DC | 20 mA |
89300c313 | LLL | LED-diody v patici BA15d, trvalý svit | 230/ 240 V AC | 11 mA |
89301c405 | LLB | LED-diody v patici BA15d, blikací | 24 V AC/DC | 28 mA |
89301c313 | LLB | LED-diody v patici BA15d, blikací | 230/ 240 V AC | 11 mA |
890010905 | GL02 | Žárovka 24V/ 7W, patice BA15d | 24 V | 7 W |
890010913 | GL06 | Žárovka 230V/ 7W, patice BA15d | 230/ 240 V | 7 W |
700000900 |
| Sada 5 šroubků k zajištění světelných modulů |
| |
c=kód barvy: 1=oranžová, 2= červená, 4=transparentní, 5=modrá, 6=zelená, 7=žlutá
V dokumentu nejsou uvedena všechny dostupná zařízení, pokud jste nenalezli to, co potřebujete, kontaktujte nás na tel. 241 484 940, [email protected].
