Signální sloup Ø70 mm, 1–5 výměnných modulů
Série modulSIGNAL70
- Rychlé sestavení díky bajonetovým zámkům
- Velká variabilita
- Možnost použití celkem 5 modulů, z toho 1 zvukového
- Krytí IP65
Vybraná varianta
Popis produktu
Signální sloup určený k horizontální či vertikální montáži s možností volného sestavení požadovaných modulů optické a/nebo zvukové signalizace (tato jen jako jeden modul nahoře). Světelné moduly nabízí volbu mezi trvalou a přerušovanou signalizací (blikač a zábleskový modul), lze zvolit zdroj světla - určité moduly mají patici na žárovky/ LED-diody BA15d, jiné moduly mají LED-diody osazeny přímo na pevně zabudovaném tištěném spoji. V případě výměnného zdroje světla lze dále volit mezi žárovkami (zpravidla 5 / 7 W) a LED-diodami (LLL/ LLB). Zábleskové moduly pak využívají xenonovou výbojku. Na vyžádání Vám rádi pomůžeme s výběrem optimálního zdroje světla.

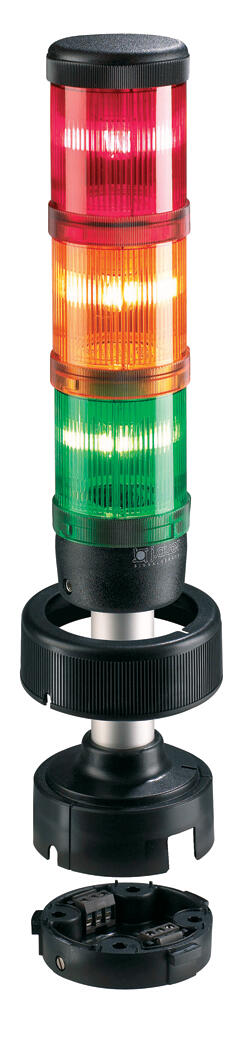

Díky provedení kontaktů pomocí bajonetových zámků lze bezpečně měnit jednotlivé moduly sloupu i při jeho připojení na napájení, tedy bez nutnosti jeho vypnutí. Připojení všech modulů na napájení je realizováno v patici, kde svorka "0" značí společný pól, svorka "1" napájení nejspodnějšího modulu a svorka "5" horního modulu. Jako mnemotechnickou pomůcku si lze představit, že číslování svorek je stejné jako značení pater v domě, 0 - suterén - je společný prostor všech a patra jsou číslována též od 1 výše.
Technické parametry
Materiál | polykarbonát |
Připojení | vodiče průměru max. 2.5 mm² |
Provozní teplota | -25 °C ... +70 °C |
Krytí | světelné moduly IP65, zvukové zpravidla IP54 |
Napájecí napětí | dle napětí použitého zdroje světla |
Tolerance napájení | ±10 % |
Použitá patice (moduly SLL/ SLB) | Ba15d |
Frekvence blikání | 1.4 Hz moduly s výbojkou, 2 Hz moduly s jiným zdrojem světla |
Homologace |
|
Použití samostatného piezomodulu |
|
Použití kombimodulu (komb. signalzace optická i světelná v jednom modulu) |
|
Použití světelných modulů |
|
|
Zapojení jednotlivých modulů |
Bajonetoové zámky držáku BFR |
|

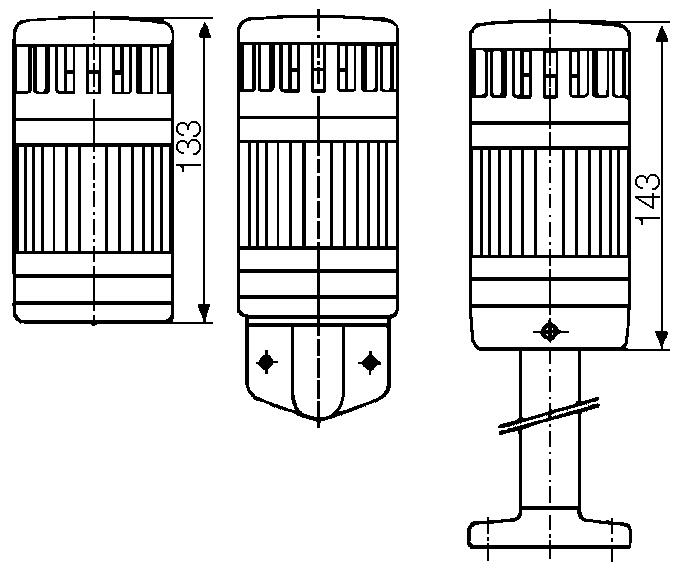

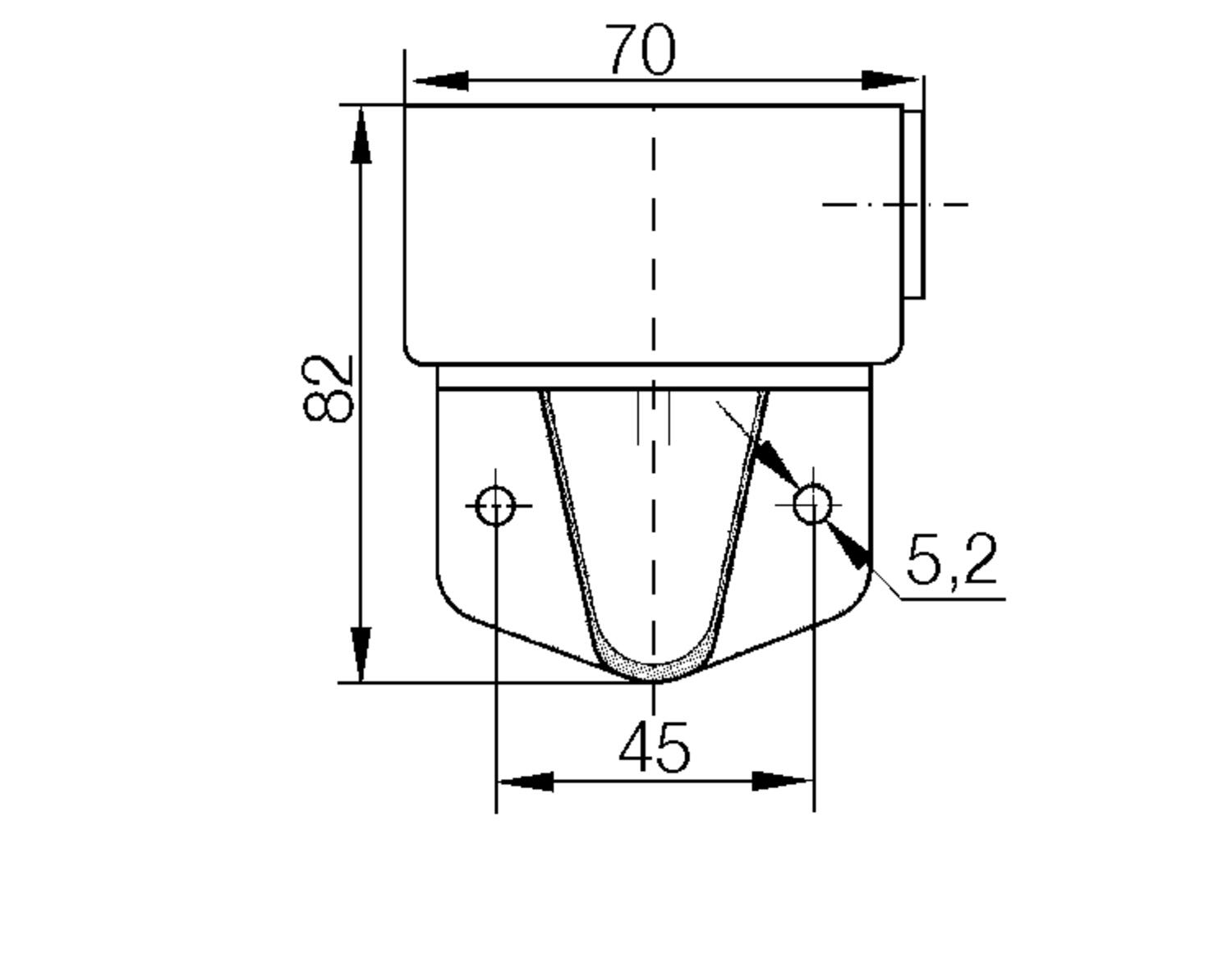

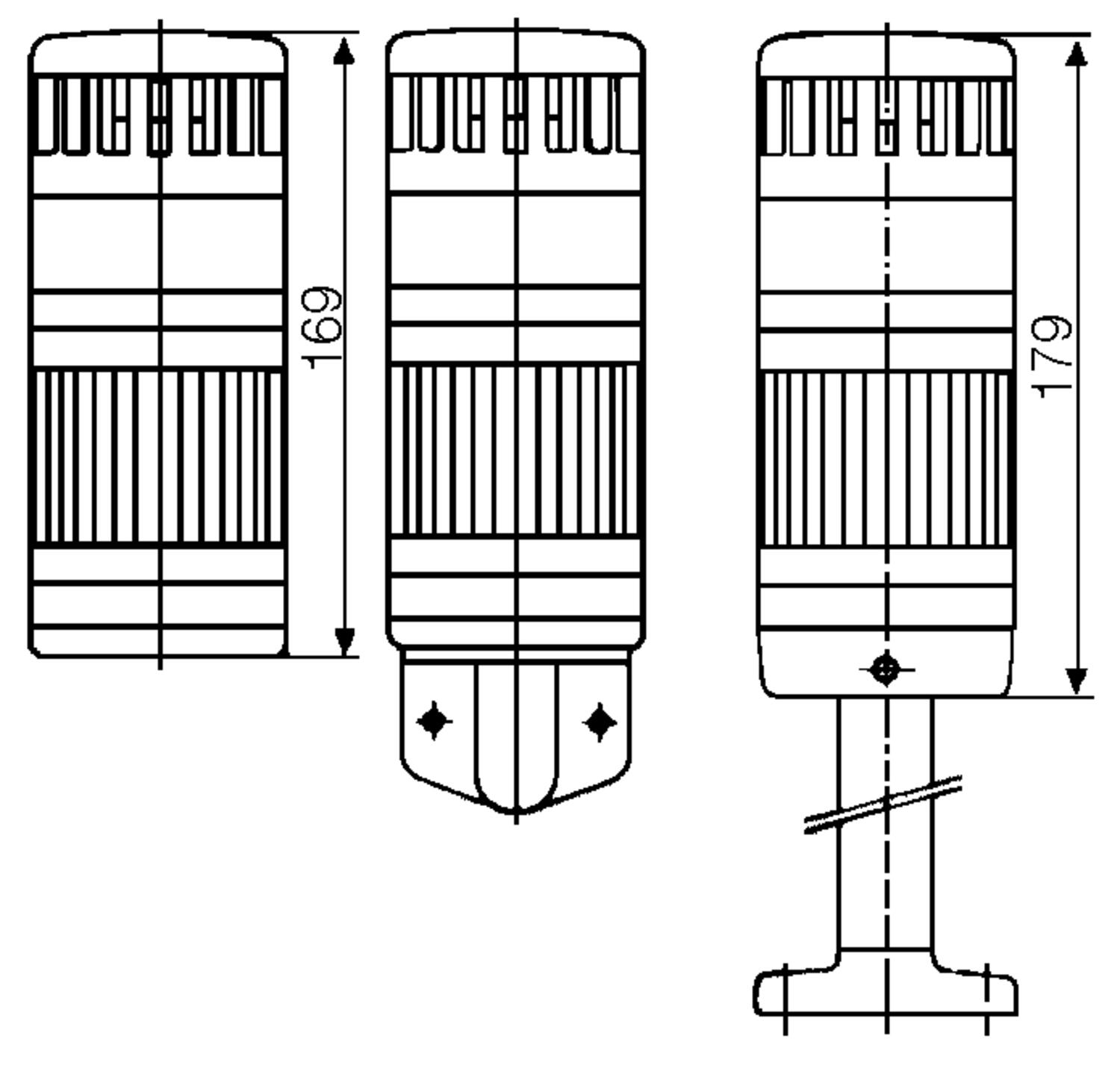

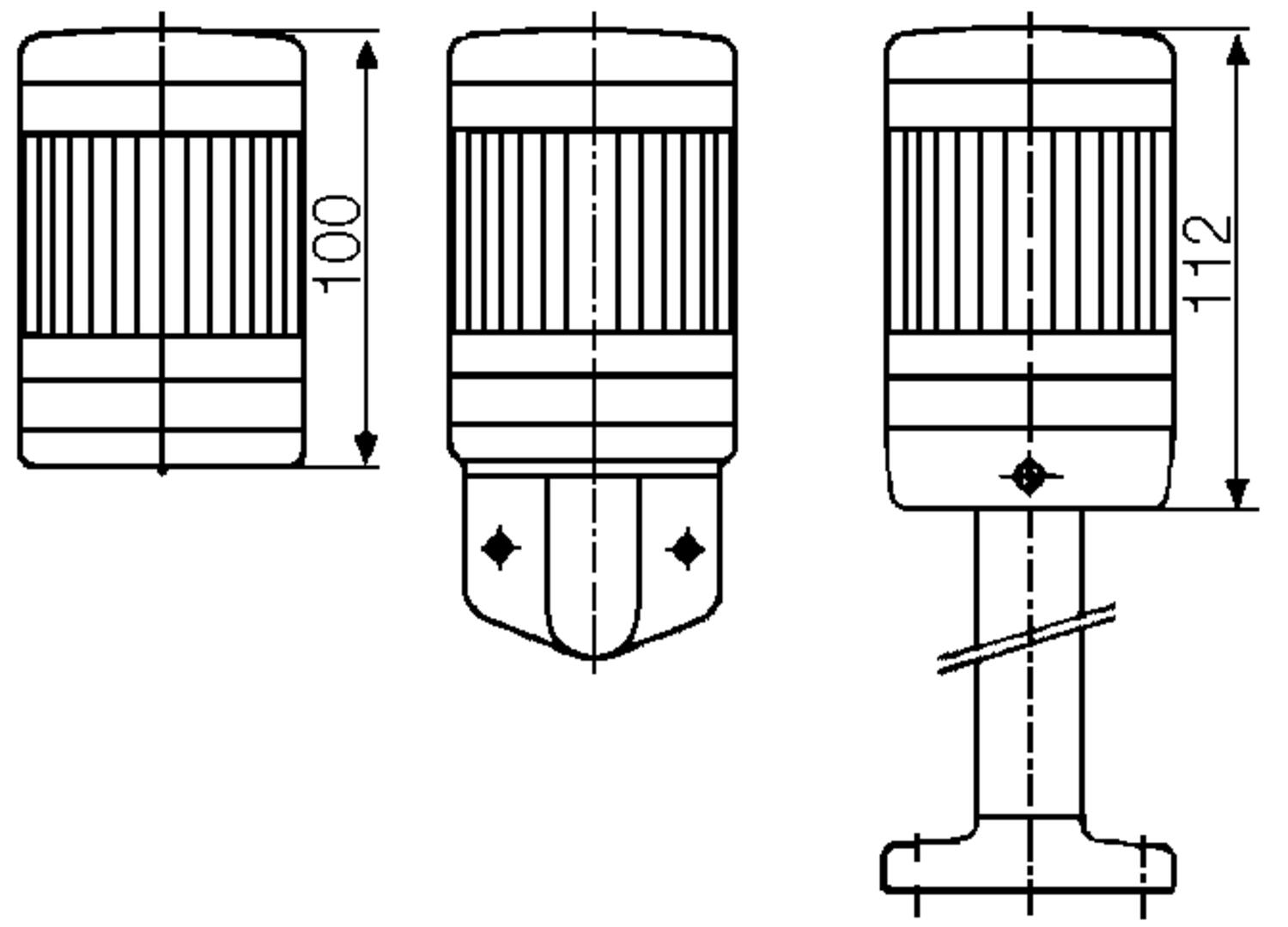

Rozměry
Horizontální montáž (základna BMW) | Vertikální montáž (základna BMV) | |

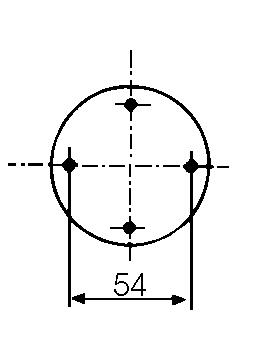

Montáž do otvoru | ||
Základny
Základen je celá řada, pokud požadujete jiný způsob montáže než uvádí tento přehled, kontaktujte nás.
Upozornění: zvukové moduly STZ nabízí možnost 2-tónové signalizace (modul je ovládán 2 vstupy). Pokud budou využívány oba vstupy, světelné moduly pak mohou být nanejvýš 3. Všechny základny obsahují víčko sloupu, není ho tedy nutné objednávat zvlášť. Existují i jiné délky noh, jesjich dostupnost Vám sdělíme na vyžádání.
.
Objednací číslo | Název | Popis |
200500900 | BMW | Základna pro horizontální montáž |
200600900 | BMV | Základna pro vertikální montáž |
200702900 | BMR | Základna pro horizontální montáž + 10 cm noha |
200703900 | BMR | Základna pro horizontální montáž + 25 cm noha |
200742900 | BFR | Základna pro horizontální montáž + noha 10 cm, bajonetový konektor pro rychlou montáž |
200743900 | BFR | Základna pro horizontální montáž + noha 25 cm, bajonetový konektor pro rychlou montáž |

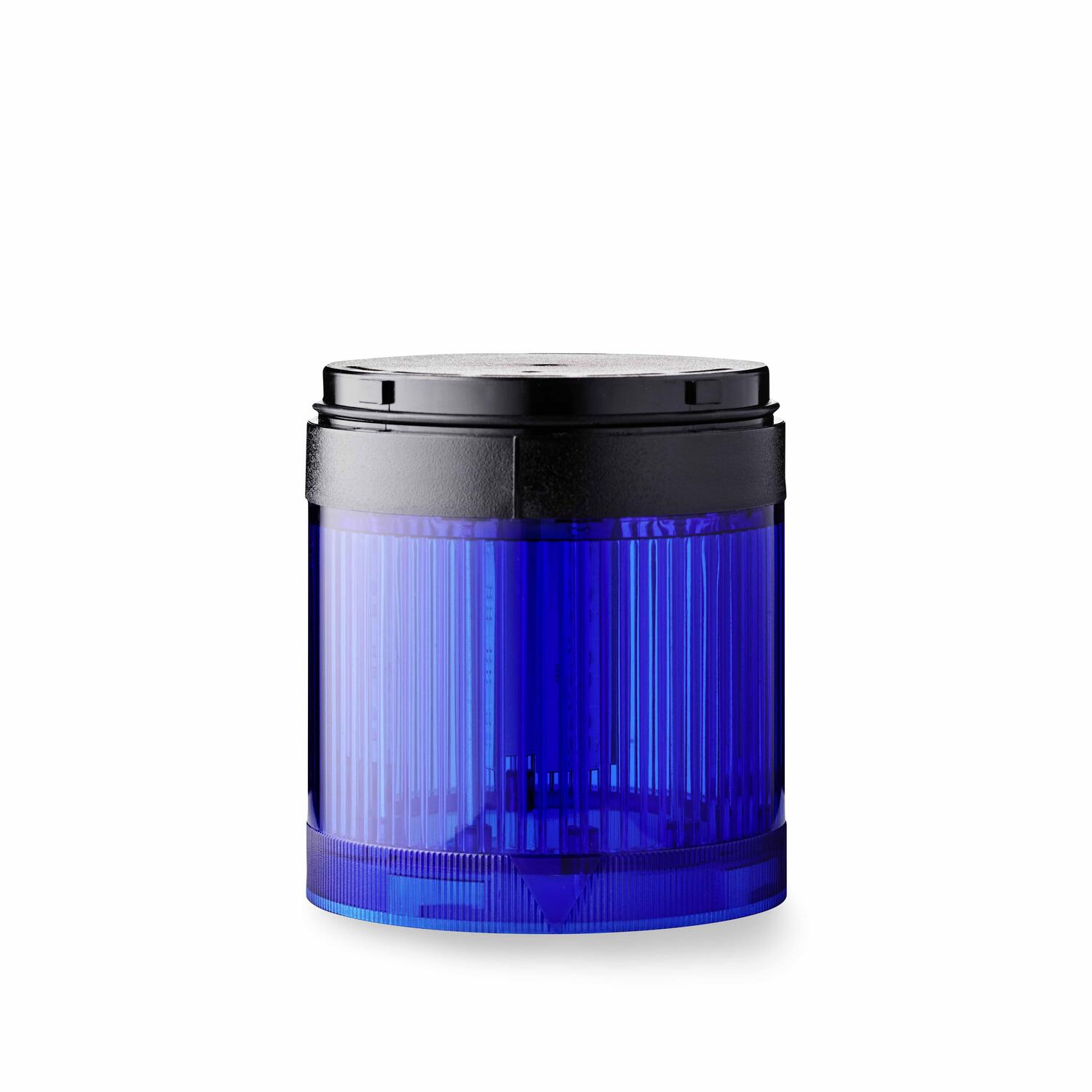

Světelné moduly
|
Objednací číslo | Název | Popis | Nap. napětí | Zdroj světla |
21050c900 | SLL | Trvalý svit, pro zdroje s paticí BA15d | 0–250 V AC/DC | žárovka max. 7W/ LED-dioda (není součástí) |
22050c405 | SLB | Blikač, pro zdroje s paticí BA15d | 24 V AC/DC | žárovka max. 7 W/ LED-dioda (není součástí) |
22050c313 | SLB | Blikač, pro zdroje s paticí BA15d | 230/240 V AC | žárovka max. 7 W/ LED-dioda (není součástí) |
23050c405 | SLF | Zábleskový modul | 24 V AC/DC | xenonová výbojka 3J |
23050c313 | SLF | Zábleskový modul | 230/240 V AC | xenonová výbojka 3J |

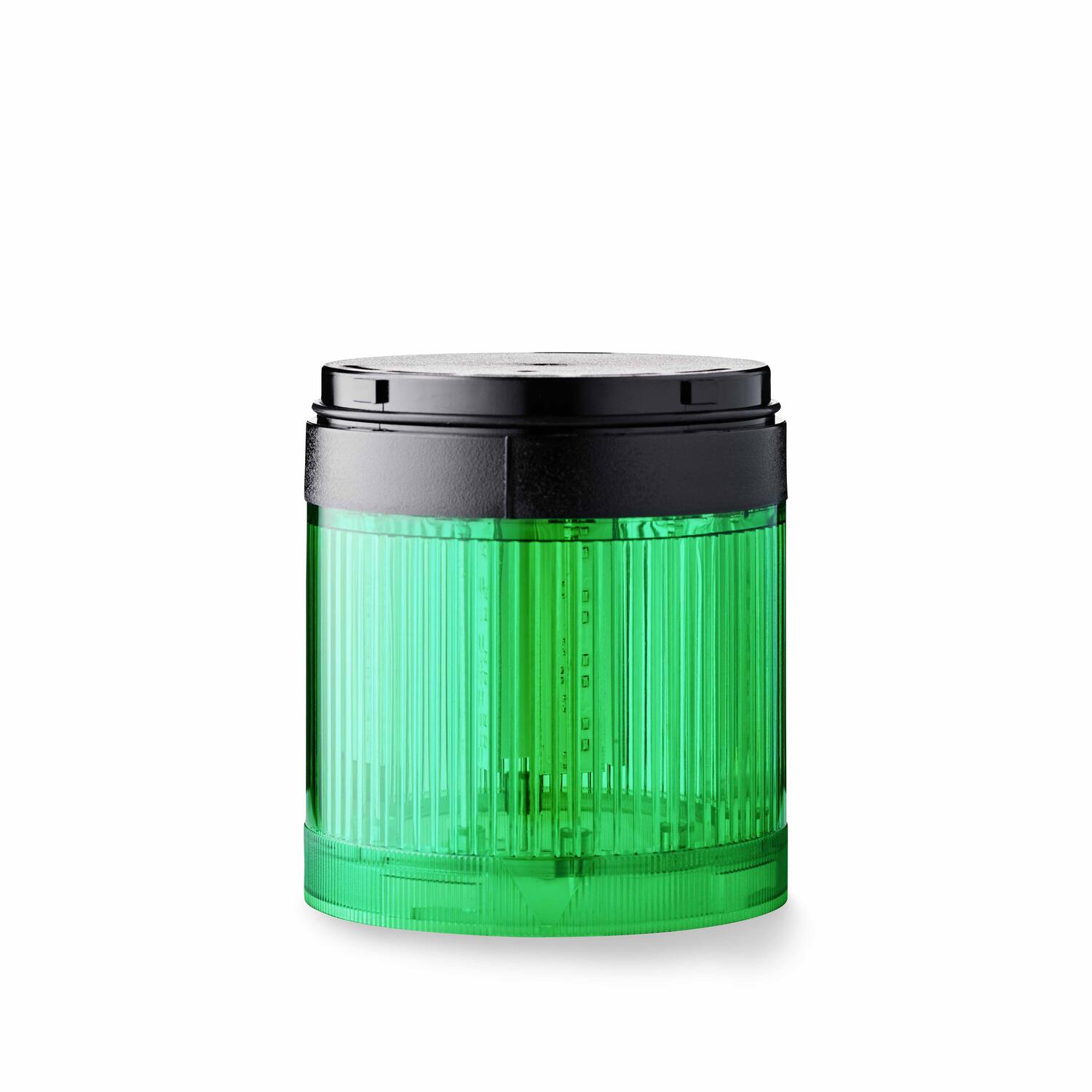

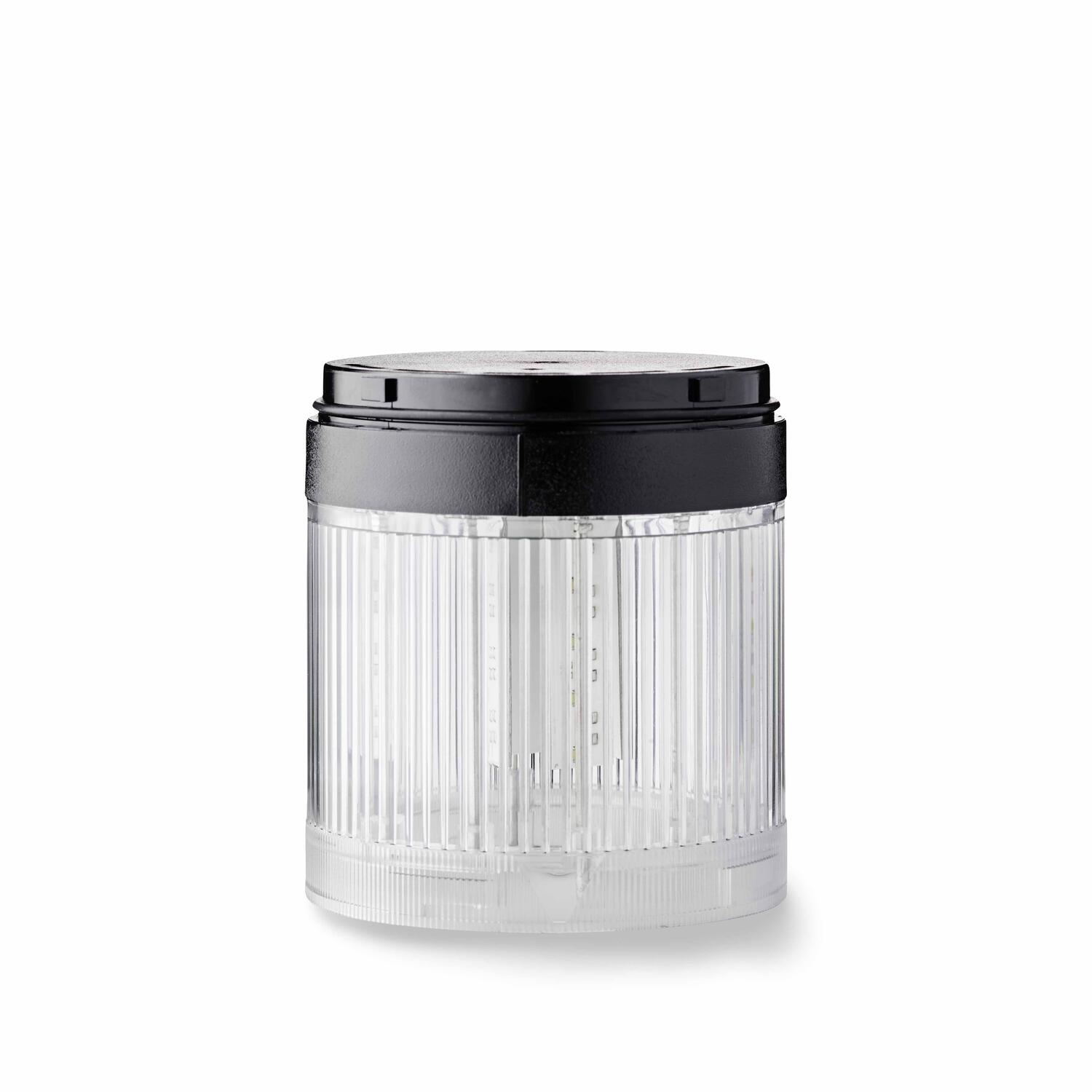

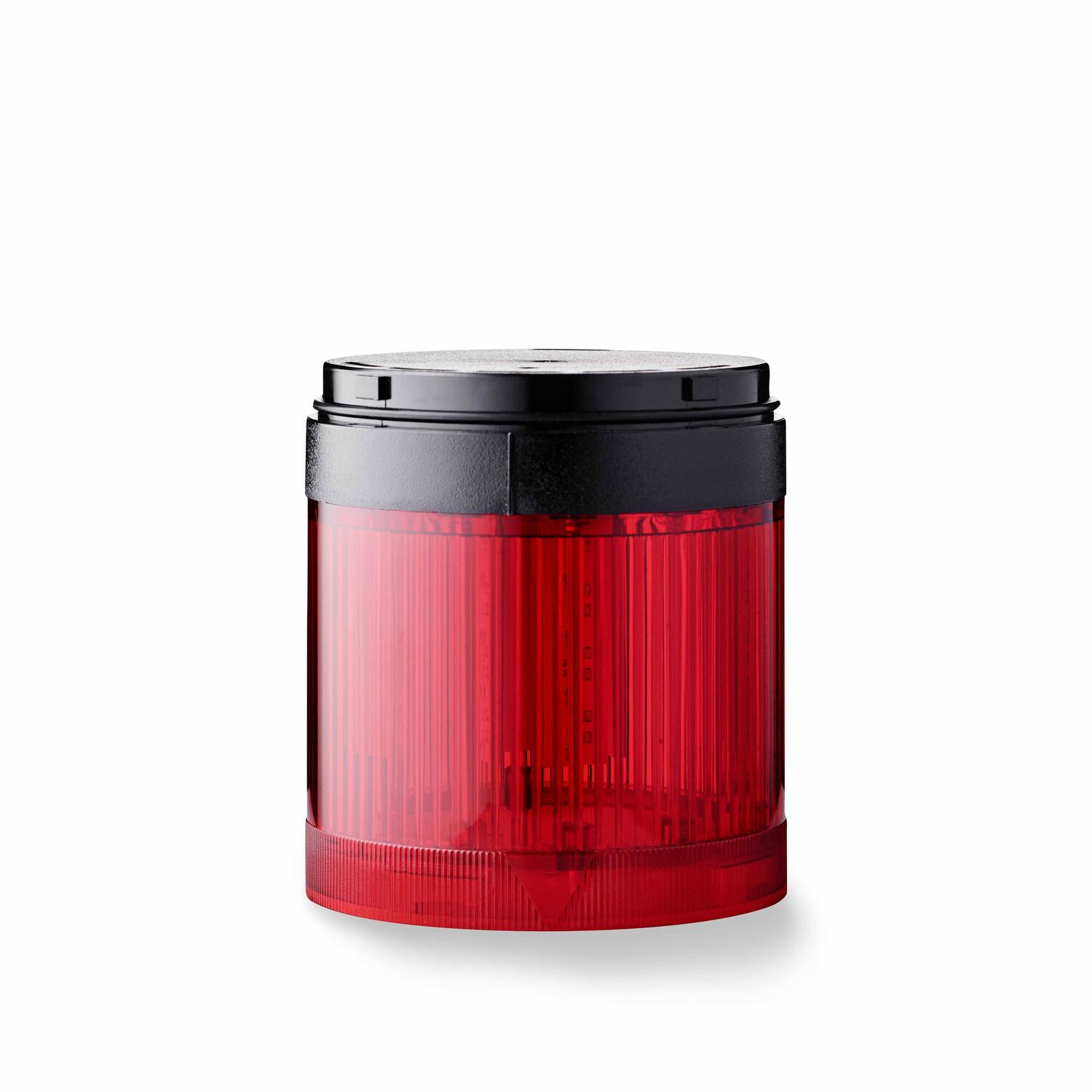

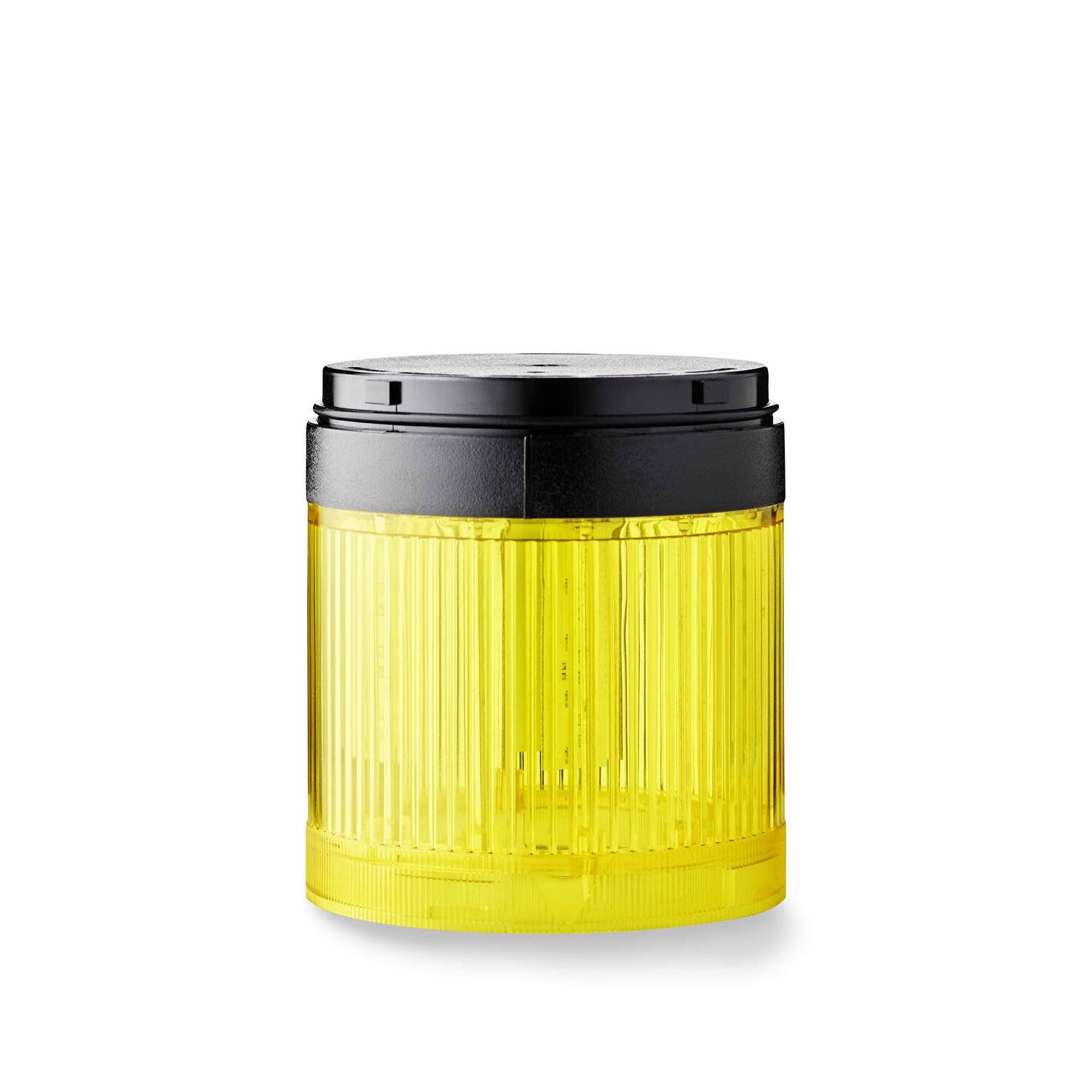

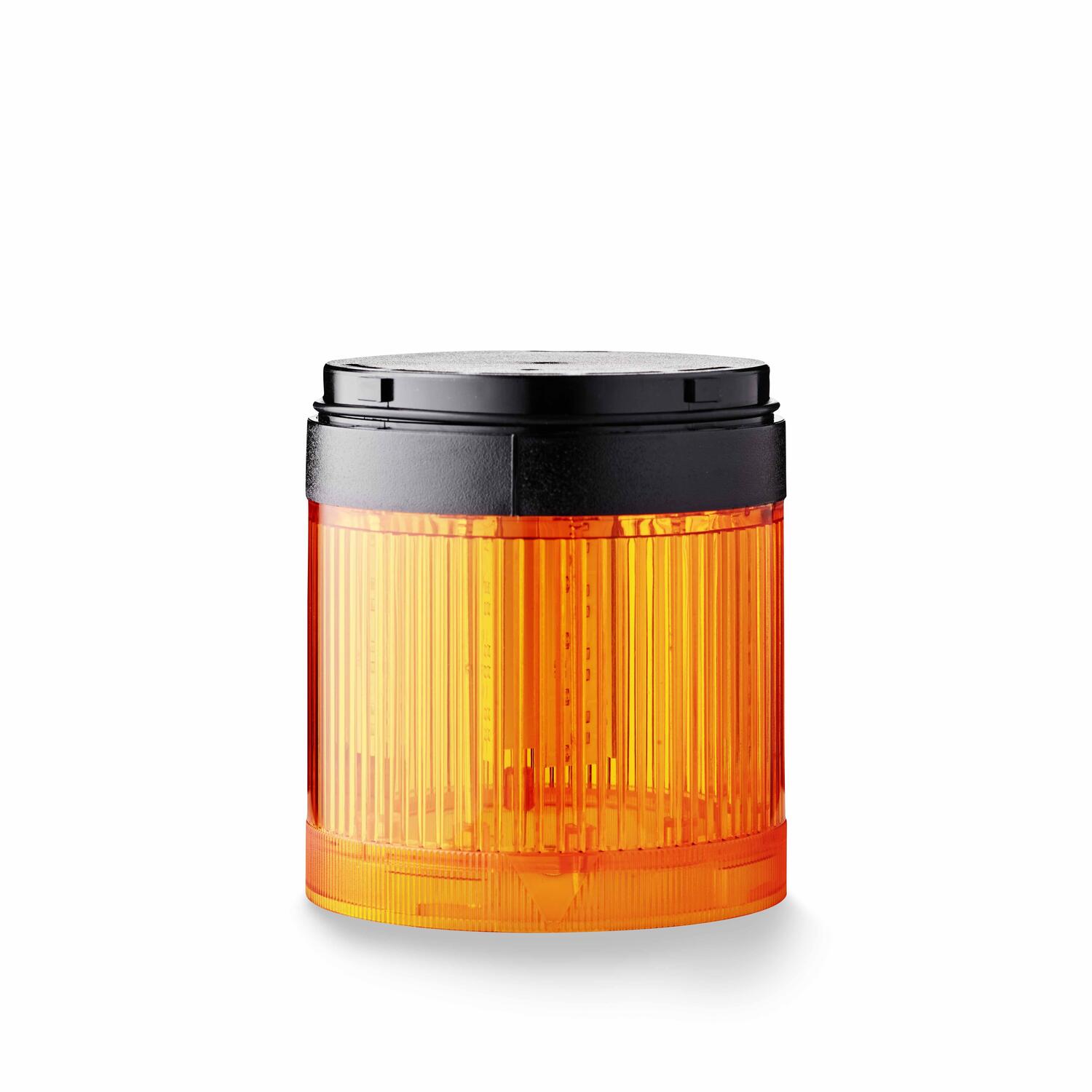

21150c405 | SDC | Trvalý svit | 24 V AC/DC | zabudované LED-diody, 15ks po 20 mCd |
21150c313 | SDC | Trvalý svit | 230/240 V AC | zabudované LED-diody, 15ks po 20 mCd |
22150c405 | SDA | Blikač | 24 V AC/DC | zabudované LED-diody, 15ks po 20 mCd |
22150c313 | SDA | Blikač | 230/240 V AC | zabudované LED-diody, 15ks po 20 mCd |
23150c405 | SDR | Simulace rotace | 24 V AC/DC | zabudované LED-diody, 15ks po 20 mCd |
23150c313 | SDR | Simulace rotace | 230/240 V AC | zabudované LED-diody, 15ks po 20 mCd |
"c" značí barvu modulu : 1 = RUDÝ, 2 = ORANŽOVÝ, 4 = TRANSPARENTNÍ, 5 = MODRÝ, 6 = ZELENÝ, 7 = ŽLUTÝ
Kombimoduly (světelná i zvuková signalizace v jednom modulu) | ||
| Přepínač 1: hor. poloha = trvalý tón, spod. poloha = přeruš. tón | |
Objednací číslo | Název | Popis | Nap. napětí | Zdroj světla / |
25050c405 | SLP | Trvalý svit + piezo, pro zdroje s paticí BA15d | 24 V AC/DC | žárovka max. 7W/ LED-dioda (není součástí) |
25050c313 | SLP | Trvalý svit + piezo, pro zdroje s paticí BA15d | 230/240 V AC | žárovka max. 7W/ LED-dioda (není součástí) |
26050c405 | SBP | Blikač + piezo, pro zdroje s paticí BA15d | 24 V AC/DC | žárovka max. 7W/ LED-dioda (není součástí) |
26050c313 | SBP | Blikač + piezo, pro zdroje s paticí BA15d | 230/240 V AC | žárovka max. 7W/ LED-dioda (není součástí) |
27050c405 | SFP | Zábleskový modul + piezo | 24 V AC/DC | xenonový výbojka 3J |
27050c313 | SFP | Zábleskový modul + piezo | 230/240 V AC | xenonový výbojka 3J |
27150c405 | SRP | Simulace rotace + piezo | 24 V AC/DC | zabudované LED-diody, 15ks po 20 mCd |
27150c313 | SRP | Simulace rotace + piezo | 230/240 V AC | zabudované LED-diody, 15ks po 20 mCd |

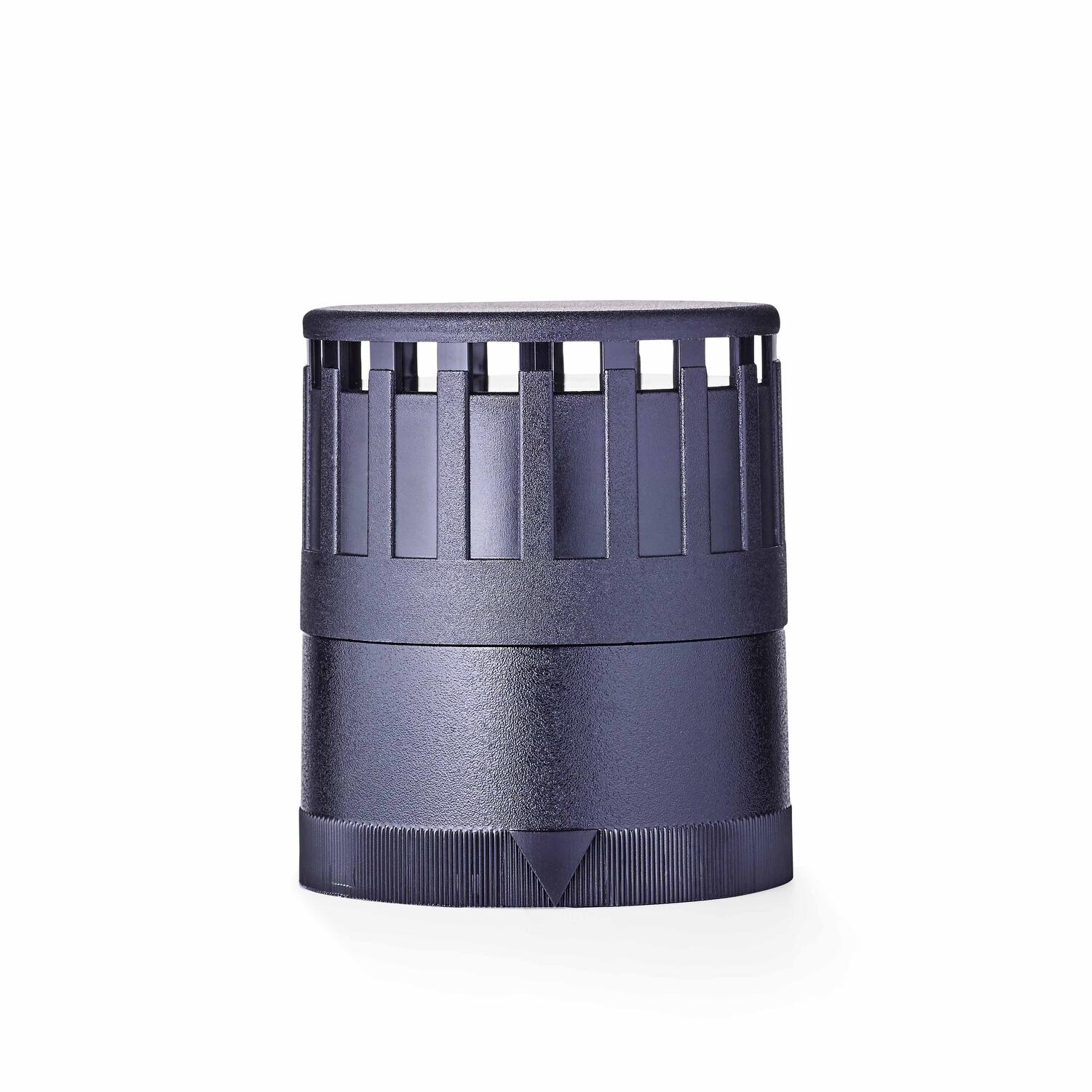

Piezomoduly
Jeden druh tónu - přepínání druhu signalizace (trvalá / přerušovaná) a hlasitosti (maximální / redukovaná)
| Přepínač 1 (SDE a SPE): |
Objednací číslo | Název | Popis | Nap. napětí | Zvukové možnosti |
243500405 | SPE | Piezo s interním nast. druhu signalizace | 24 V AC/DC | trv./přeruš. tón, max./reduk. hlasitost (97 / 85 dB) |
243500313 | SPE | Piezo s interním nast. druhu signalizace | 230/240 V AC | trv./přeruš. tón, max./reduk. hlasitost (97 / 85 dB) |
244500405 | SPZ | Piezo s externím nast. druhu signalizace | 24 V AC/DC | trv./přeruš. tón, max./reduk. hlasitost (97 / 85 dB) |
244500313 | SPZ | Piezo s externím nast. druhu signalizace | 230/240 V AC | trv./přeruš. tón, max./reduk. hlasitost (97 / 85 dB) |
247500405 | SDE | Piezo s interním nast. druhu signalizace | 24 V AC/DC | trv./přeruš. tón, max./reduk. hlasitost (107 / 92 dB) |
247500313 | SDE | Piezo s interním nast. druhu signalizace | 230/240 V AC | trv./přeruš. tón, max./reduk. hlasitost (107 / 92 dB) |
248500405 | SDZ | Piezo s externím nast. druhu signalizace | 24 V AC/DC | trv./přeruš. tón, max./reduk. hlasitost (107 / 92 dB) |
248500313 | SDZ | Piezo s externím nast. druhu signalizace | 230/240 V AC | trv./přeruš. tón, max./reduk. hlasitost (107 / 92 dB) |
Houkačky
Houkačky umožňují výběr z 15 duhů zvuk (nast.pomocí dip-spínačů), |
Houkačka umožňuje spojité tóny, přerušované, rozmítané, trioly, duoly, varovné dle DIN 33404, aj. Detaily sdělíme na vyžádání
Objednací číslo | Název | Popis | Nap. napětí | Světelný efekt / Nom. proud |
242500405 | STZ | 2 vstupy (pro 1. a 2. tón), 15 druhů zvuku, 64–103 dB | 24 V AC/DC | 75 mA |
242500313 | STZ | 2 vstupy (pro 1. a 2. tón), 15 druhů zvuku, 64–103 dB | 230/240 V AC/DC | 65 mA |
Příslušenství
Objednací číslo | Název | Popis | Nap. napětí | Příkon / vst. proud |
89300c405 | LLL | LED-diody v patici BA15d, trvalý svit | 24 V AC/DC | 20 mA |
89300c313 | LLL | LED-diody v patici BA15d, trvalý svit | 230/ 240 V AC | 11 mA |
89301c405 | LLB | LED-diody v patici BA15d, blikací | 24 V AC/DC | 28 mA |
89301c313 | LLB | LED-diody v patici BA15d, blikací | 230/ 240 V AC | 11 mA |
890010905 | GL02 | Žárovka 24V/ 7W, patice BA15d | 24 V AC/DC | 7 W |
890010913 | GL06 | Žárovka 230V/ 7W, patice BA15d | 230/ 240 V | 7 W |
c=kód barvy: 1=oranžová, 2=červená, 4=transparentní, 5=modrá, 6=zelená, 7=žlutá | ||||
V dokumentu nejsou uvedena všechna dostupná zařízení, pokud jste nenalezli to, co potřebujete, kontaktujte nás na tel. 241 484 940, [email protected]
