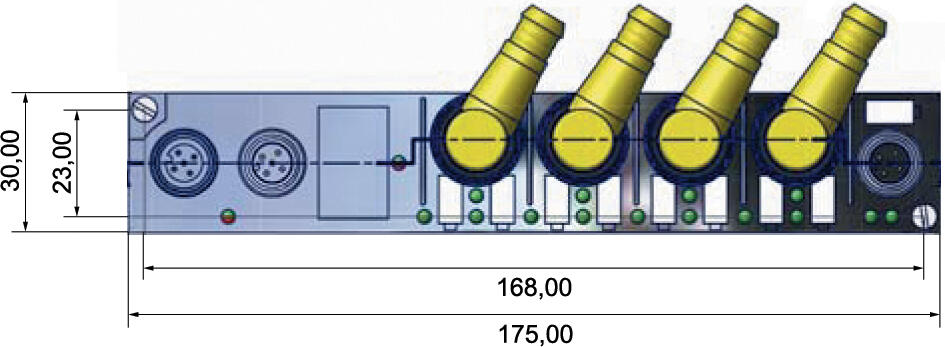

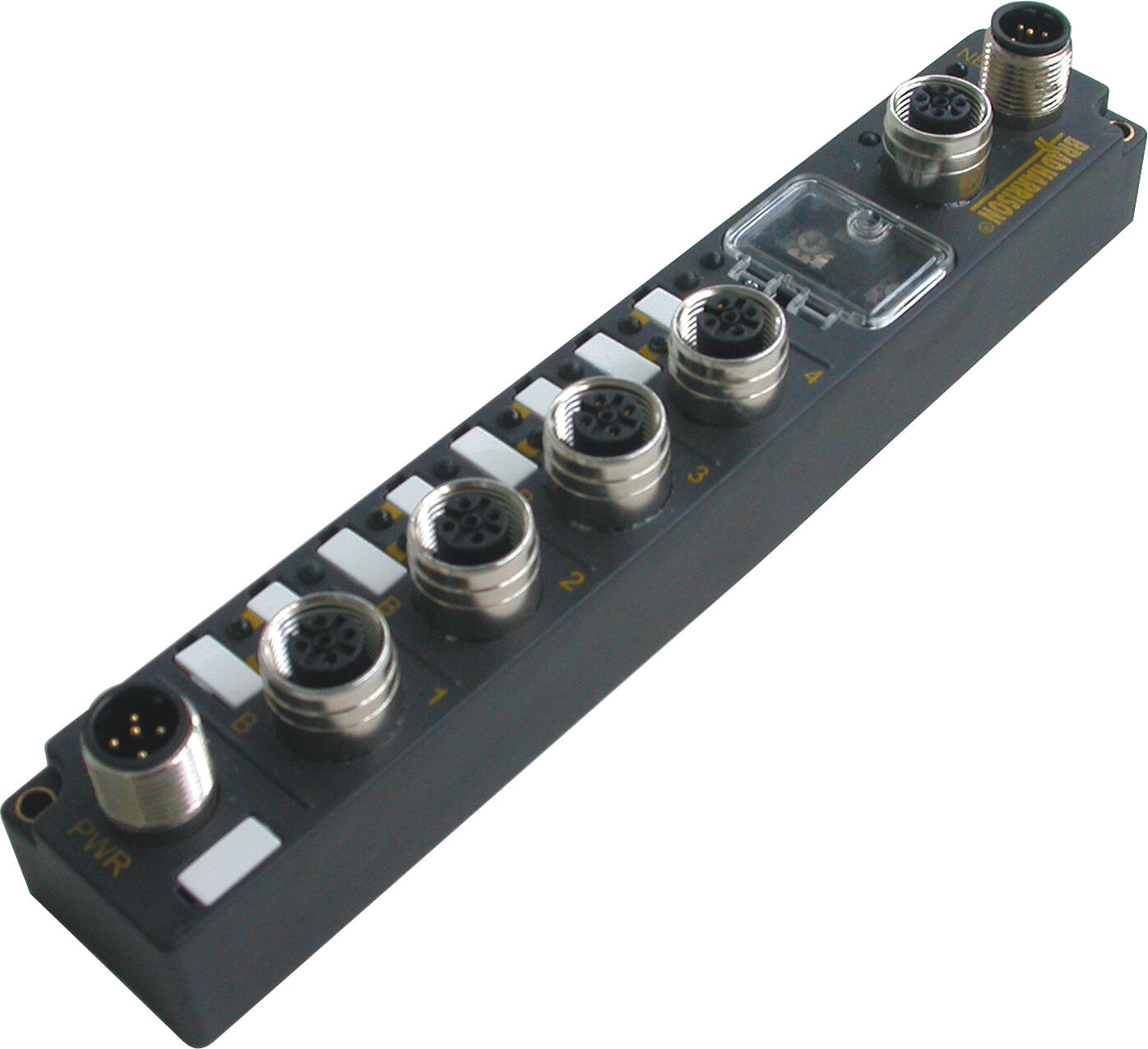

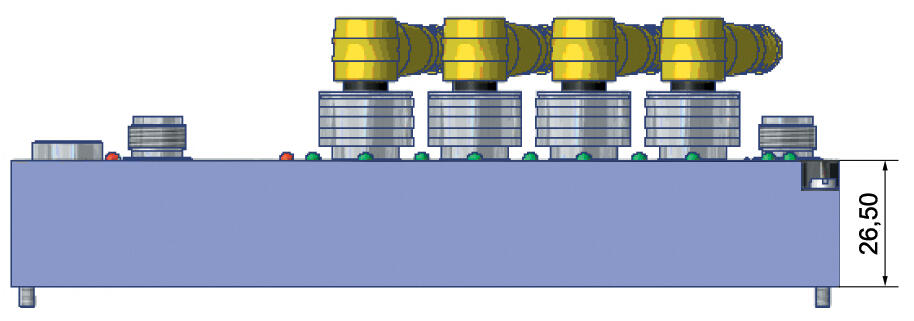

Provozní sběrnice DP-Compact M12 - Distribuční blok

Typ

Sběrnice DP-V0, EN 50170

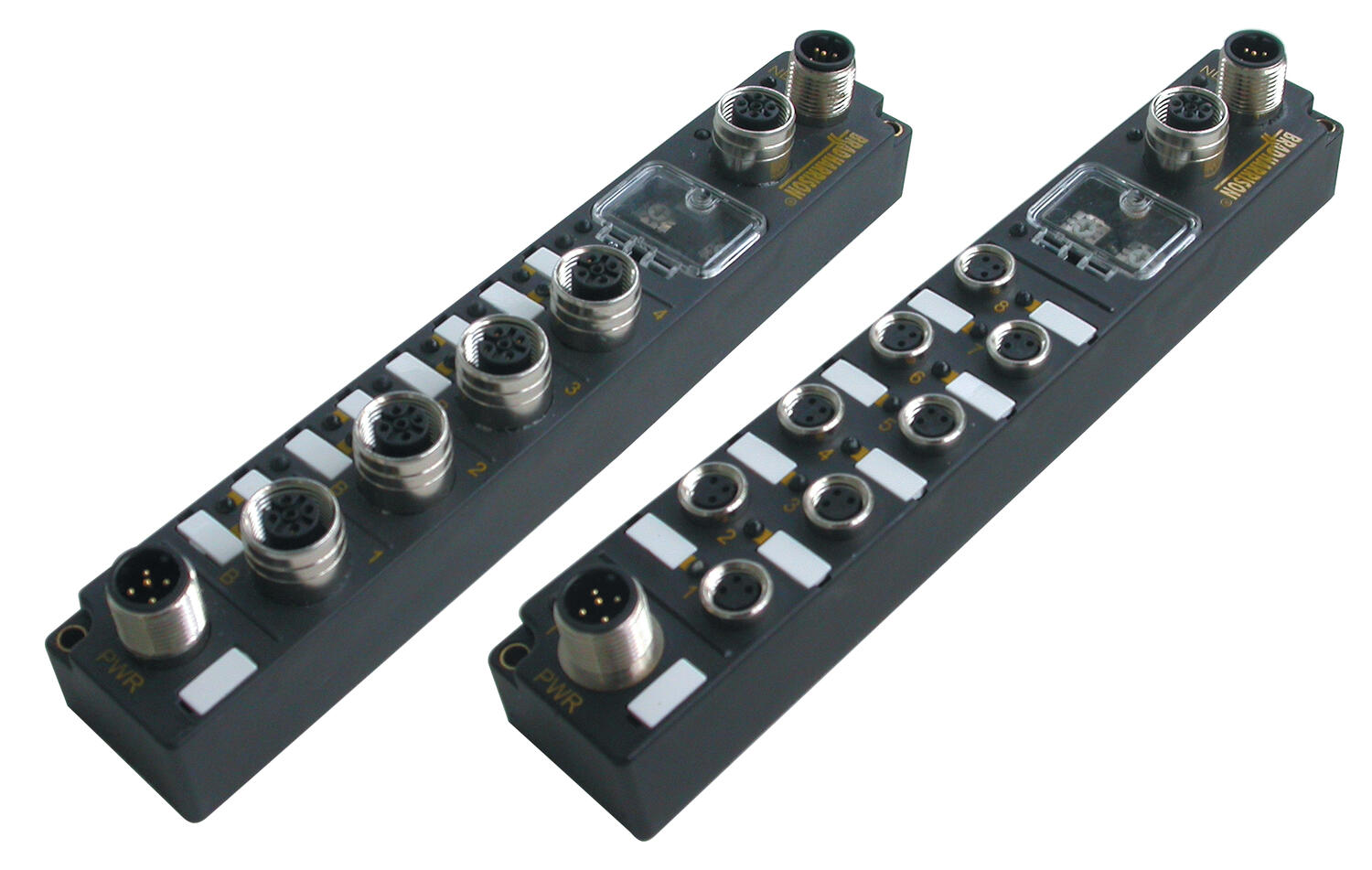

Vstupní / výstupní arianty

8 dovnitř
8 ven
4 dovnitř/4 ven
6 dovnitř/2 ven

Připojení

vstup/výstup

4 x 5-pól M12/Ultra-Lock™ samice nebo 8 x 3-pól M8 samice

Sběrnice dovnitř

5-pol B-kód, samec, "revers-klíč"

Sběrnice ven

5-pól B-kód, samice, "revers-klíč"

Napětí

5-pól, samec (24 V ss)

Nastavení přenosové rychlosti

Autonastavení
Všechny sběrnice do rychlosti 12 MBaud

Adresování

1-99 pomocí otočných přepínačů na krabici nebo 1-126 přes Set_Slave_ adresu příkazem

Typy vstupů

Nulový potenciál. kontakt nebo PNP (NPN na vyžádání)

Vstupní zpoždění

3 ms

Max. zatížení /port

1.4 A (4 A/box)

Max. spřažená frekvence

200 Hz

Provozní teplota

-25 °C až +70 °C

Třída krytí

IP67
