AUTONICS

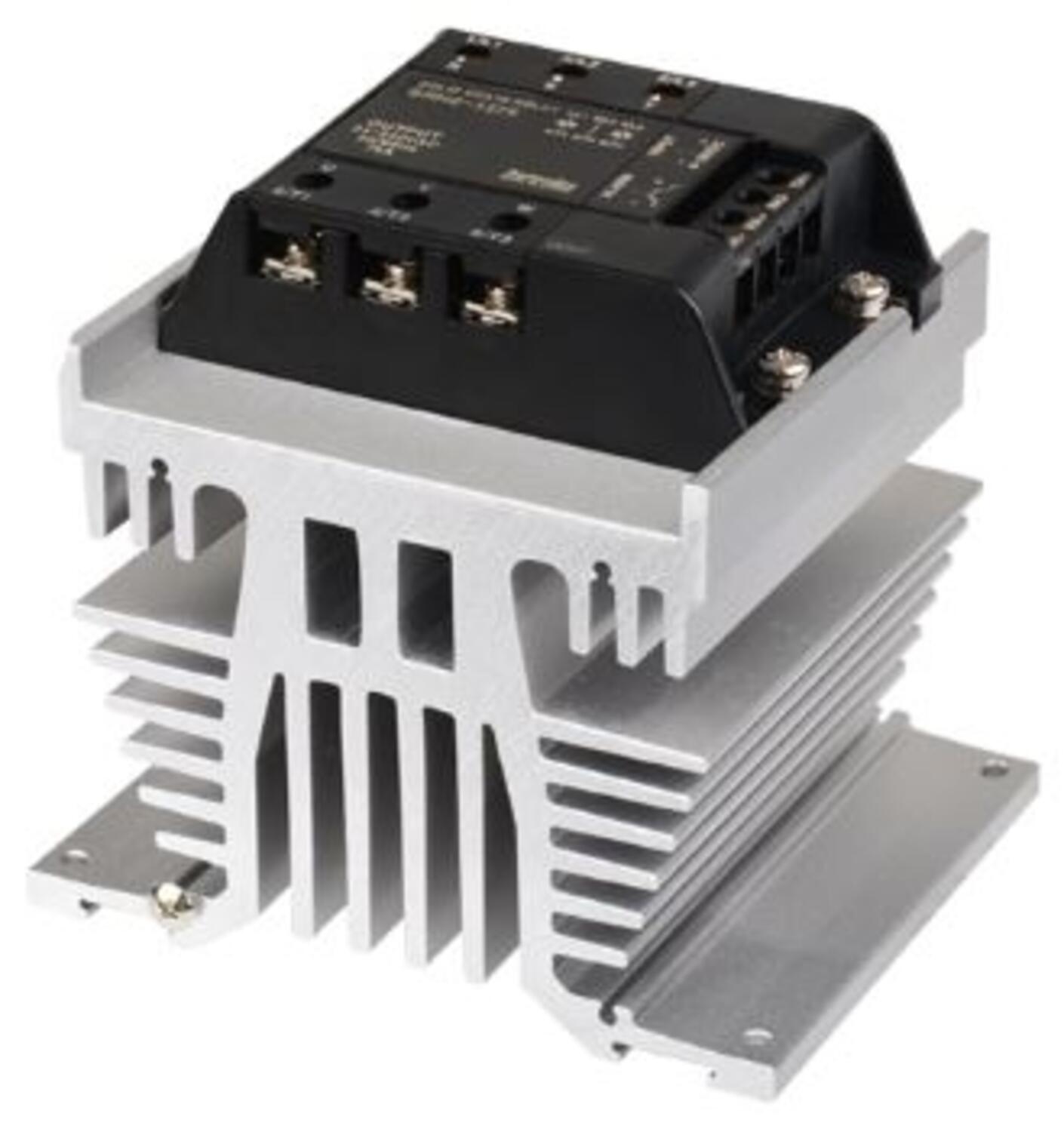

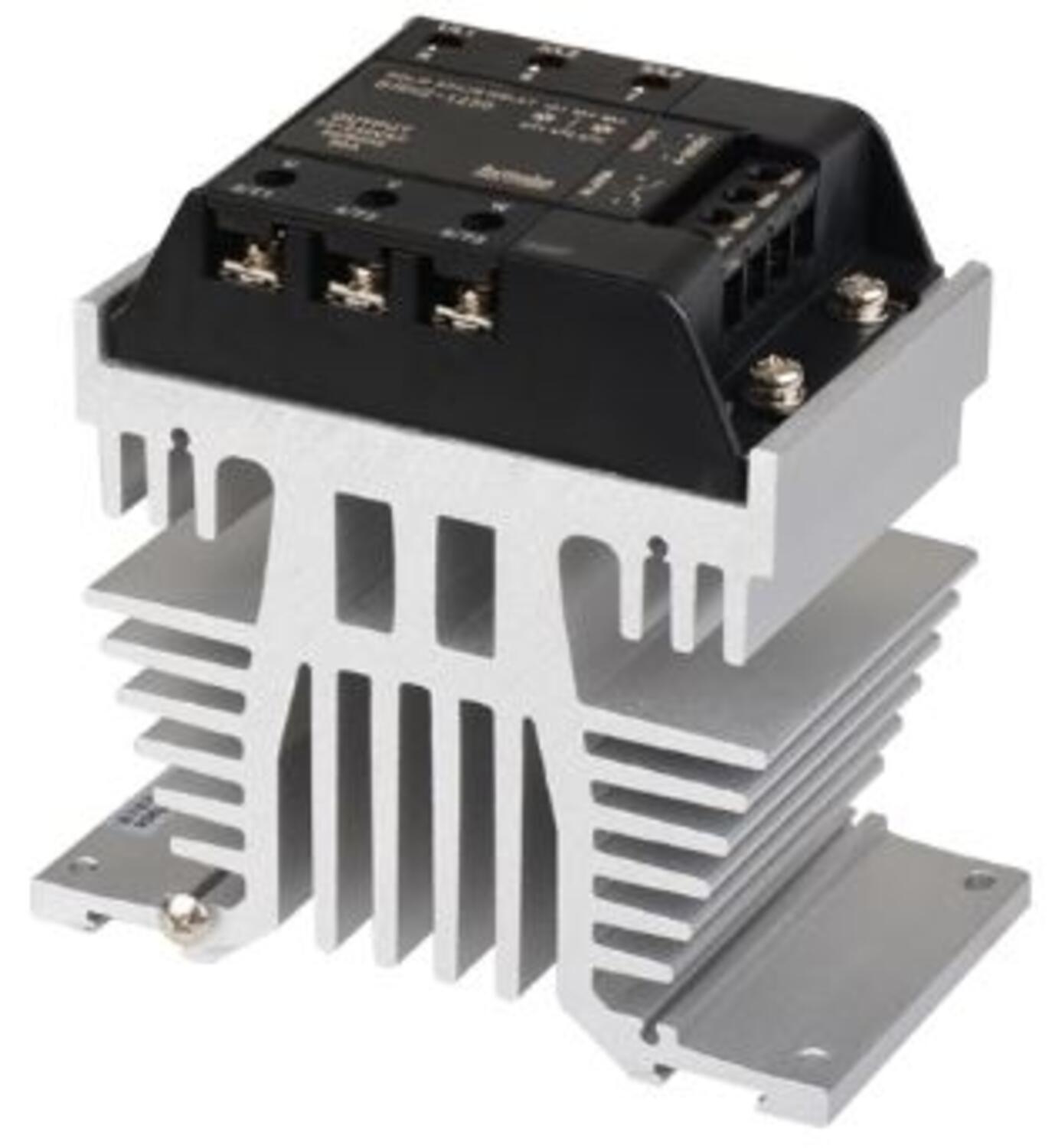

Polovodičová relé série SRH3
15 - 75 A st
Polovodičová relé neobsahují žádné pohyblivé části, proto jsou odolná proti vibracím, jsou vhodná pro vysoké četnosti spínání a pracují zcela bezhlučně. Mezi možná využití těchto relé přicházejí v úvahu aplikace jako je řízení vytápění, osvětlení a pohybu nebo v případě potřeby galvanického oddělní vstupů a výstupů.
Technické parametry
Vstup | Ovl. napětí ss | Ovl. napětí st | |||||||||
Napájecí napětí | 4-32 V ss | 24 V st (50-60Hz) | 90-240 V st (50-60Hz) | ||||||||
Napětí odpadu | 1 V ss | 4 V st | 10 V st | ||||||||
Max. vstupní proud | 25 mA | 15 mA | 25 mA | ||||||||
Doba sepnutí (ms) | Max. 0,5 periody +1 ms (sp. v nule) Max. 1 ms (sp. okamžité) | Max. 1,5 periody + 1ms | |||||||||
Doba uvolnění (ms) | Max. 0,5 periody + 1 ms | Max. 1,5 periody + 1 ms | |||||||||
| |||||||||||
Výstup | 24-240 V st | 48-480 V st | |||||||||
Jmenovitý proud | 15 A | 30 A | 50 A | 75 A | 15 A | 30 A | 40 A | 50A | 70 A | ||
Min. proud (Arms) | 0,15 | 0,2 | 0,5 | 0,5 | |||||||
Pokles napětí při Imax | 1,6 V | ||||||||||
Únik proudu | 10 mArms | ||||||||||
Špičkový proud 1 cykl (A) | 250 | 400 | 1000 | 300 | 500 | 1000 | |||||
Špičkové napětí V | 600 | ||||||||||
| |||||||||||
Všeobecná data |
| ||||||||||
Provozní teplota | -30 °C až +80 °C | ||||||||||
Izolační napětí vstup/výstup | 4 kV | ||||||||||
Homologace | CE-značení, UL/CUL, EMC-kompatibilní | ||||||||||
Hmotnost | 15 / 30 / 40 A: 900 g 50 A: 1500 g 75A: 2350 g | ||||||||||
Třída krytí | IP20 | ||||||||||
Rozměry
|
|
|

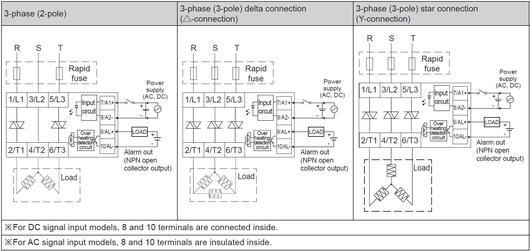

Připojení
Objednací informace
Objednací čísla | Popis | Jmenovitý proud | Ovládací napětí | Výstupní napětí |
SRH3-1230 | Série SRH3 třífázová polovodičová relé s chladičem
| 30 | 4-30 V ss | 24-240 |
SRH3-1250 | 50 | 4-30 V ss | 24-240 | |
SRH3-1415 | 15 | 4-30 V ss | 48-480 | |
SRH3-1430 | 30 | 4-30 V ss | 48-480 | |
SRH3-1450 | 50 | 4-30 V ss | 48–480 | |
SRH3-1475 | 75 | 4-30 V ss | 48–480 | |
SRH3-4430 | 30 | 90-240 V st | 48–480 | |
SRH3-4450 | 50 | 90-240 V st | 48–480 | |
SRH3-4475 | 75 | 90-240 V st | 48-480 |
- 3f relé s integrovaným chladičem - jednodušší instalace, spolehlivý přenos tepla
- topení, průmyslové stroje, řízení motorů
- LED indikace sepnutí
- spínání při průchodu napětí nulou nebo okamžité
Vybraná varianta
Vybraná varianta
Specifikace
| 2421_Peak current (A) | 400 |
|---|---|
| Dielektrická pevnost | 2500 VAC 50/60HZ 1 min |
| Hmotnost | 686 g |
| I2t | 1000 A²s |
| Izolační odpor | 100 MΩ |
| Jmenovitý proud max. | 30 A |
| LED indikace | Ano |
| Napětí odpadu | 1 V |
| Ovládací napětí | 4-30 VDC |
| Počet fází | 3 |
| Provozní teplota max. | 80 °C |
|---|---|
| Provozní teplota min. | -30 °C |
| Shoda s normami | CE, cRUus |
| Šířka | 131 mm |
| Špičkové napětí | 600 V |
| Teplota skladování do | 100 °C |
| Teplota skladování od | -30 °C |
| Typ spínání | 0 V |
| Výstupní napětí | 24-240 VAC |
Popis produktu
Polovodičová relé neobsahují žádné pohyblivé části, proto jsou odolná proti vibracím, jsou vhodná pro vysoké četnosti spínání a pracují zcela bezhlučně. Mezi možná využití těchto relé přicházejí v úvahu aplikace jako je řízení vytápění, osvětlení a pohybu nebo v případě potřeby galvanického oddělní vstupů a výstupů.
Technické parametry
Vstup | Ovl. napětí ss | Ovl. napětí st | |||||||||
Napájecí napětí | 4-32 V ss | 24 V st (50-60Hz) | 90-240 V st (50-60Hz) | ||||||||
Napětí odpadu | 1 V ss | 4 V st | 10 V st | ||||||||
Max. vstupní proud | 25 mA | 15 mA | 25 mA | ||||||||
Doba sepnutí (ms) | Max. 0,5 periody +1 ms (sp. v nule) Max. 1 ms (sp. okamžité) | Max. 1,5 periody + 1ms | |||||||||
Doba uvolnění (ms) | Max. 0,5 periody + 1 ms | Max. 1,5 periody + 1 ms | |||||||||
| |||||||||||
Výstup | 24-240 V st | 48-480 V st | |||||||||
Jmenovitý proud | 15 A | 30 A | 50 A | 75 A | 15 A | 30 A | 40 A | 50A | 70 A | ||
Min. proud (Arms) | 0,15 | 0,2 | 0,5 | 0,5 | |||||||
Pokles napětí při Imax | 1,6 V | ||||||||||
Únik proudu | 10 mArms | ||||||||||
Špičkový proud 1 cykl (A) | 250 | 400 | 1000 | 300 | 500 | 1000 | |||||
Špičkové napětí V | 600 | ||||||||||
| |||||||||||
Všeobecná data |
| ||||||||||
Provozní teplota | -30 °C až +80 °C | ||||||||||
Izolační napětí vstup/výstup | 4 kV | ||||||||||
Homologace | CE-značení, UL/CUL, EMC-kompatibilní | ||||||||||
Hmotnost | 15 / 30 / 40 A: 900 g 50 A: 1500 g 75A: 2350 g | ||||||||||
Třída krytí | IP20 | ||||||||||
Rozměry
|
|
|
Připojení
Objednací informace
Objednací čísla | Popis | Jmenovitý proud | Ovládací napětí | Výstupní napětí |
SRH3-1230 | Série SRH3 třífázová polovodičová relé s chladičem
| 30 | 4-30 V ss | 24-240 |
SRH3-1250 | 50 | 4-30 V ss | 24-240 | |
SRH3-1415 | 15 | 4-30 V ss | 48-480 | |
SRH3-1430 | 30 | 4-30 V ss | 48-480 | |
SRH3-1450 | 50 | 4-30 V ss | 48–480 | |
SRH3-1475 | 75 | 4-30 V ss | 48–480 | |
SRH3-4430 | 30 | 90-240 V st | 48–480 | |
SRH3-4450 | 50 | 90-240 V st | 48–480 | |
SRH3-4475 | 75 | 90-240 V st | 48-480 |
