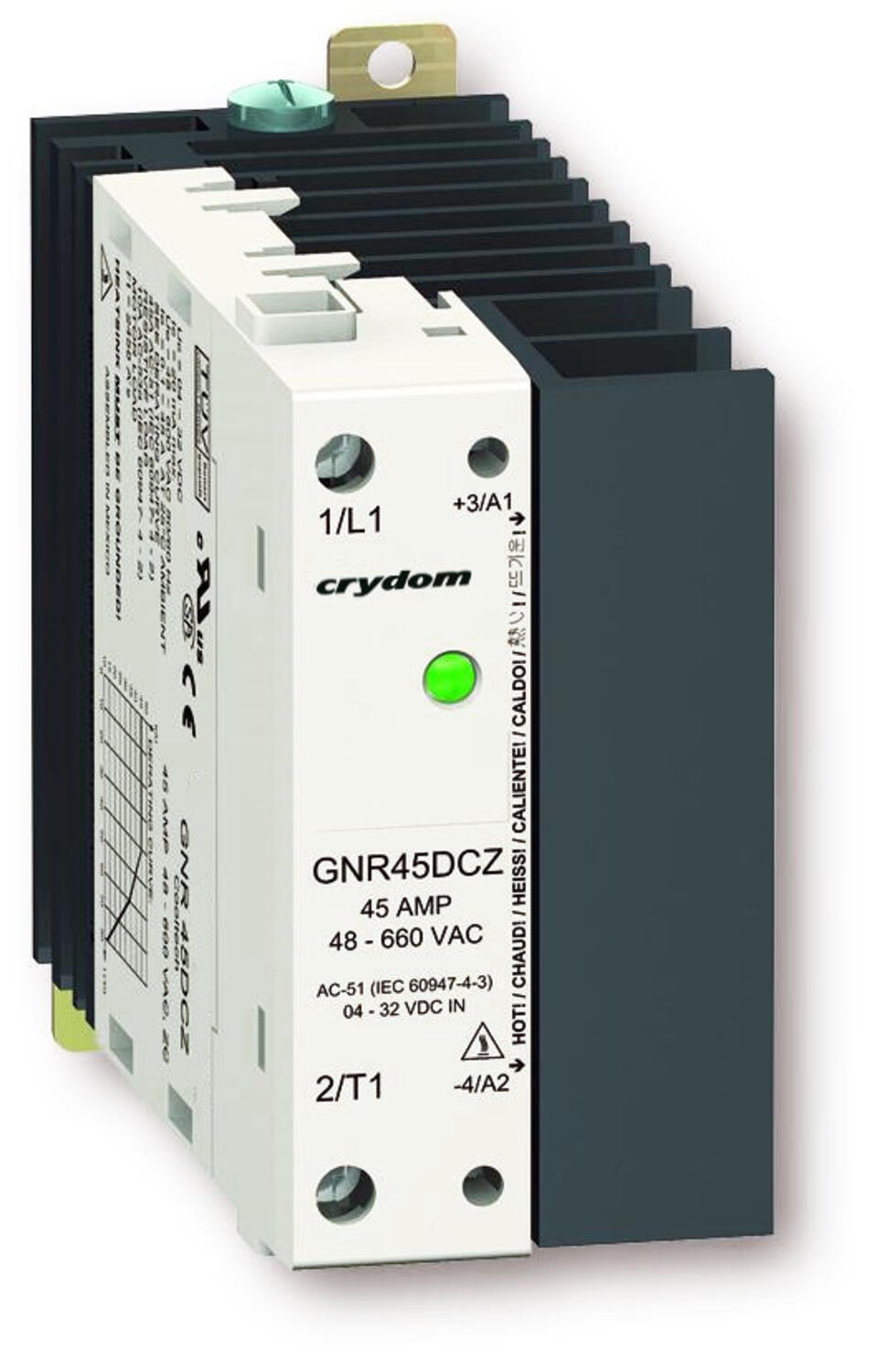

SENSATA CRYDOM

Polovodičová relé 10-30A

Série Cooltech

Nová řada polovodičových relé s bezepoxydovou technologií nabízí vyšší životnost a odolnost při práci ve vysokých teplotách. Díky zlepšenému odvádění tepla z výkonového členu do chladiče je ideální pro aplikace s častým spínáním nebo vyžadující bezhlukový provoz. Instalace a montáž jsou velmi jednoduché díky dvěma variantám rozmístění vývodů.
  • Integrovaný chladič
  • Ochrana před přepětím (TVS)
  • Montáž na panel nebo DIN lištu
  • Variant "stykač" nebo "relé"
165359_812.tif

GNR45DHZ - SSR 45A 4-32VDC/48-660VAC, DIN, 0


GNR45DCR - SSR 45A 4-32VDC/48-660VAC, DIN, Ins

Vybraná varianta

Varianty produkty
Sensata Crydom.jpg

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

2421_Peak current (A) 130
Doba odezvy 10 ms
Doba odpadu reléového kontaktu 10 ms
Hloubka 120,7 mm
Hmotnost 400 g
I2t 2230 A²s
Izolační odpor vstup/výstup 4000 V
Leakage Current At V Max, T = 25 ° C Max 1 mA
Napětí odpadu 1 V
Output current 35 A
Ovládací napětí 4-32V dc
Počet pólů 1
Pokles napětí na polovodiči při Imax. 1,35 V
Procesní připojení Šroubové připojení
Provozní teplota max. 80 °C
Provozní teplota min. -20 °C
Shoda s normami CE, CSA, EMC, UL
Šířka 45 mm
Špičkové napětí 1100 V
Spotřeba max. 19 mA
Spotřeba min. 16 mA
Teplota skladování do 100 °C
Teplota skladování od -40 °C
Třída krytí IP20
Typ proudu zátěže AC
Typ spínání 0 V
Uspořádání kontaktů relé
Výška 88,1 mm
Výstupní napětí 48-600V ac

Ke stažení

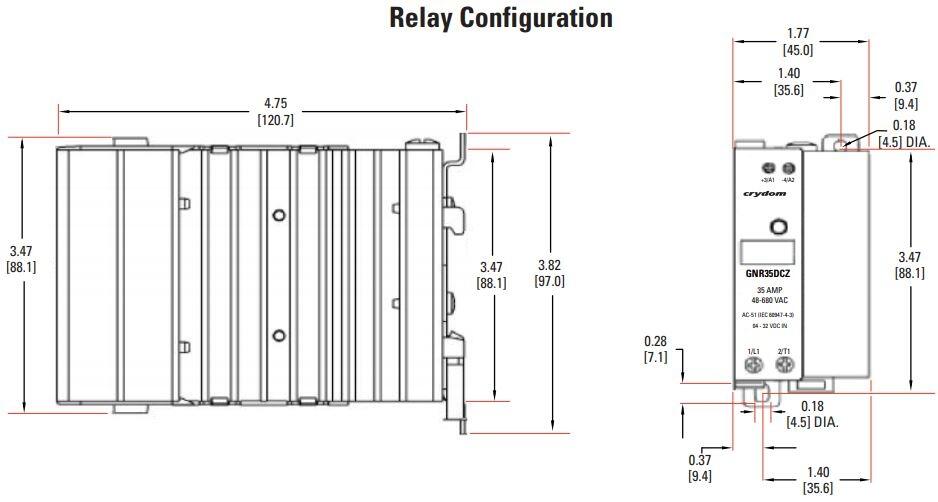

Rozměry a připojení

Nákresy

Popis produktu

Nová, značně vylepšená řada polovodičových relé, využívajících bezepoxydovou technologii.Vyšší životnost a odolnost při práci ve vysokých teplotách, zejména díky zlepšení odvádění tepla z výkonového členu do chladiče (DBC). Ideální pro aplikace, kde je požadováno časté spínání nebo kde je vyžadován bezhlučný provoz. Velmi lehká instalace a montáž díky dvěma variantám rozmístnění vývodů „relé” nebo „stykač”.

Příslušenství

INSPO

Produktové zprávy

Nová generace klimatizačních jednotek SLIMLINE NEO

Seifert Systems uvádí SLIMLINE NEO: Revoluční chlazení s R290 bez PFAS. Invertorová technologie srazí náklady a chrání klima. Budoucnost je teď.

Produktové zprávy

Průmyslové LED osvětlení strojů

Objevte HELULIGHT Smart-Process – moderní LED signalizační jednotku pro přehlednou vizualizaci stavu strojů. Nabízí libovolné nastavení barev, paměť po výpadku napájení a snadnou integraci do všech běžných řídicích systémů.
Produktové zprávy

Klimatizace pro potravinářský a nápojový průmysl

Zajistěte bezchybný výkon a chraňte veřejné zdraví. Tento průvodce vám pomůže vybrat zařízení, které odolá drsným podmínkám potravinářské výroby a splní veškeré regulační požadavky.

Produktové zprávy

Laserový snímač vzdálenosti HG-F

Přesná detekce pomocí laserového snímače vzdálenosti HG-F od společnosti Panasonic Industry

Seifert Systems Prumyslove chlazeni
Produktové zprávy

Seifert Systems Průkopník v oblasti průmyslového chlazení

Již více než půl století je společnost Seifert Systems v čele vývoje inovativních řešení chlazení, která vyhovují různorodým potřebám průmyslu po celém světě.

Produktové zprávy

SEIFERT SYSTEMS KOMPLEXNÍ ŘEŠENÍ PRO KAŽDOU PRŮMYSLOVOU POTŘEBU

Společnost Seifert Systems nabízí různorodou řadu modelových produktů, aby uspokojila různé chladicí potřeby různých průmyslových odvětví.

Objednací číslo 2421_Peak current (A) Doba odezvy Doba odpadu reléového kontaktu I2t Napětí odpadu Output current Ovládací napětí Spotřeba max. Spotřeba min. Typ spínání Uspořádání kontaktů Cena
165359_812.tif
SSR 35A 4-32VDC/48-660VAC, DIN, 0
Art:
GNR35DHZ Zkopírováno
130
10 ms
10 ms
2230 A²s
1 V
35 A
4-32V dc
19 mA
16 mA
0 V
relé
165359_812.tif
SSR 35A 4-32VDC/48-660VAC, DIN, Ins
Art:
GNR35DHR Zkopírováno
130
10 ms
10 ms
2230 A²s
1 V
35 A
4-32V dc
19 mA
16 mA
Okamžité
relé
SSR 35A 4-32VDC/48-660VAC, DIN, 0
Art:
GNR35DCZ Zkopírováno
130
10 ms
10 ms
2230 A²s
1 V
35 A
4-32V dc
19 mA
16 mA
0 V
stykač
SSR 35A 4-32VDC/48-660VAC, DIN, Ins
Art:
GNR35DCR Zkopírováno
130
10 ms
10 ms
2230 A²s
1 V
35 A
4-32V dc
19 mA
16 mA
Okamžité
stykač
165359_812.tif
SSR 35A 90-140VAC/48-660VAC, DIN, 0
Art:
GNR35BHZ Zkopírováno
130
30 ms
20 ms
2230 A²s
10 V
35 A
90-140V ac
6 mA
5 mA
0 V
relé
SSR 35A 90-140VAC/48-660VAC, DIN, 0
Art:
GNR35BCZ Zkopírováno
130
30 ms
20 ms
2230 A²s
10 V
35 A
90-140V ac
6 mA
5 mA
0 V
stykač
165359_812.tif
SSR 35A 180-280VAC/48-660VAC, DIN, 0
Art:
GNR35AHZ Zkopírováno
130
30 ms
20 ms
2230 A²s
10 V
35 A
180-260V ac
8 mA
6 mA
0 V
relé
SSR 35A 180-280VAC/48-660VAC, DIN, 0
Art:
GNR35ACZ Zkopírováno
130
30 ms
20 ms
2230 A²s
10 V
35 A
180-260V ac
8 mA
6 mA
0 V
stykač
165359_812.tif
SSR 45A 4-32VDC/48-660VAC, DIN, 0
Art:
GNR45DHZ Zkopírováno
150
10 ms
10 ms
2562 A²s
1 V
45 A
4-32V dc
19 mA
16 mA
0 V
relé
165359_812.tif
SSR 45A 4-32VDC/48-660VAC, DIN, Ins
Art:
GNR45DHR Zkopírováno
150
10 ms
10 ms
2562 A²s
1 V
45 A
4-32V dc
19 mA
16 mA
Okamžité
relé
SSR 45A 4-32VDC/48-660VAC, DIN, 0
Art:
GNR45DCZ Zkopírováno
150
10 ms
10 ms
2562 A²s
1 V
45 A
4-32V dc
19 mA
16 mA
0 V
stykač
SSR 45A 4-32VDC/48-660VAC, DIN, Ins
Art:
GNR45DCR Zkopírováno
150
10 ms
10 ms
2562 A²s
1 V
45 A
4-32V dc
19 mA
16 mA
Okamžité
stykač
165359_812.tif
SSR 45A 90-140VAC/48-660VAC, DIN, 0
Art:
GNR45BHZ Zkopírováno
150
30 ms
20 ms
2562 A²s
10 V
45 A
90-140V ac
6 mA
5 mA
0 V
relé
SSR 45A 90-140VAC/48-660VAC, DIN, 0
Art:
GNR45BCZ Zkopírováno
150
30 ms
20 ms
2562 A²s
10 V
45 A
90-140V ac
6 mA
5 mA
0 V
stykač
165359_812.tif
SSR 45A 180-280VAC/48-660VAC, DIN, 0
Art:
GNR45AHZ Zkopírováno
150
30 ms
20 ms
2562 A²s
10 V
45 A
180-260V ac
8 mA
6 mA
0 V
relé
SSR 45A 180-280VAC/48-660VAC, DIN, 0
Art:
GNR45ACZ Zkopírováno
150
30 ms
20 ms
2562 A²s
10 V
45 A
180-260V ac
8 mA
6 mA
0 V
stykač
