SENSATA CRYDOM

Polovodičová relé 45A

Série GN

Polovodičová relé pro zátěžové střídavé proudy jsou ideální pro montáž na chladiče. Při vysokém zatížení je doporučeno použít chladiče s tepelnou fólií. Při navrhování chladiče je důležité zohlednit teplotní křivky. Statická relé vytváří více tepla než stykač, takže je potřeba zvážit zvýšení teploty ve skříňce. Pro spolehlivé relé s ochranou kontaktů a nekontaktní verzí ochrany je k dispozici série GN.
  • Vstupní proudy 10 až 100 A st
  • Indikace stavu vstupu pomocí LED
  • Integrovaná ochrana proti přepětí
  • Třída krytí IP20

84137310 - SSR GN 25A 4-32VDC/660VAC, IP20, Ins

GN (DC) without cover.JPG

84134340 - SSR GN 100A 4-32VDC/660VAC, IP00, Ins

Vybraná varianta

Varianty produkty
Sensata Crydom.jpg

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

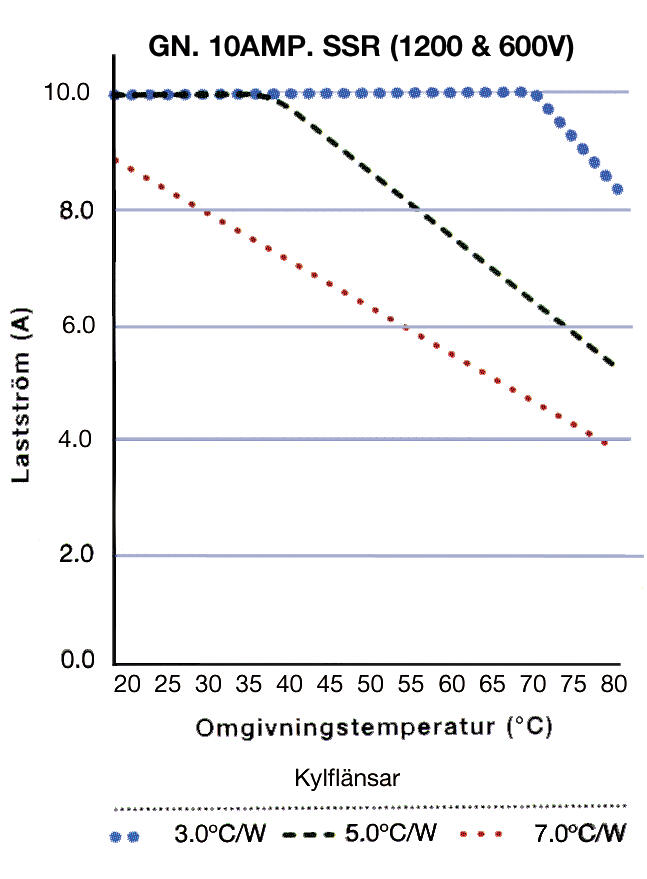

Chladič pro max. proud při 40 °C 5 °C/W
Hloubka 30,9 mm
Hmotnost 72 g
I2t 110 A²s
Izolační odpor vstup/výstup 4000 V
Output current 10 A
Ovládací napětí 3-32V dc
Počet pólů 1
Provozní teplota max. 80 °C
Provozní teplota min. -40 °C
Shoda s normami CE, CSA, EMC, UL
Šířka 44,5 mm
Špičkové napětí 600 V
Spotřeba max. 15 mA
Spotřeba min. 10 mA
Tepelný přechodový odpor 0,4 °C/W
Teplota skladování do 125 °C
Teplota skladování od -40 °C
Třída krytí IP20
Typ proudu zátěže AC
Typ spínání 0 V
Výška 58,8 mm
Výstupní napětí 24-280V ac

Ke stažení

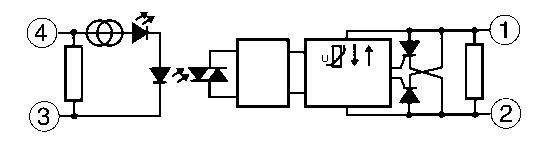

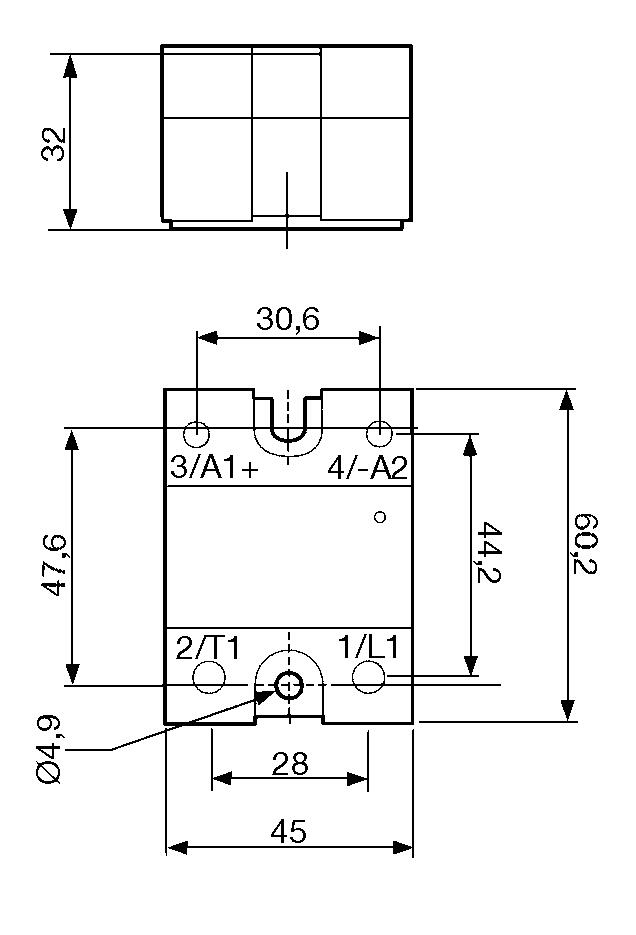

Rozměry a připojení

Nákresy

Popis produktu

Polovodičové relé pro zátěžové střídavé proudy pro montáž na samostatné chladiče. Chladiče jsou obvykle nutné při zatížení nad 4-5 A. Tepelné fólie se používá během instalace pro nejlepší přenos tepla. Teplotní křivky jsou použity při návrhu chladiče, které se vztahují k hodnotám chladiče (např. 0,7 ° C / W). Schémata pro snížení zatížení jsou používány optimálně k velikosti relé. Teplota definuje vnitřní teplotu skříňky, zesilovač uvádí aktuální zatížení. Statické relé vytváří více tepla než např. stykač, tj. vnitřní teplota v křivce musí zahrnovat zvýšení teploty ve skříňce, když relé je funkční.
Série GN je k dispozici s ochranou kontaktů a s nekontaktní verzí ochrany.

Příslušenství

INSPO

Produktové zprávy

Nová generace klimatizačních jednotek SLIMLINE NEO

Seifert Systems uvádí SLIMLINE NEO: Revoluční chlazení s R290 bez PFAS. Invertorová technologie srazí náklady a chrání klima. Budoucnost je teď.

Produktové zprávy

Průmyslové LED osvětlení strojů

Objevte HELULIGHT Smart-Process – moderní LED signalizační jednotku pro přehlednou vizualizaci stavu strojů. Nabízí libovolné nastavení barev, paměť po výpadku napájení a snadnou integraci do všech běžných řídicích systémů.
Produktové zprávy

Klimatizace pro potravinářský a nápojový průmysl

Zajistěte bezchybný výkon a chraňte veřejné zdraví. Tento průvodce vám pomůže vybrat zařízení, které odolá drsným podmínkám potravinářské výroby a splní veškeré regulační požadavky.

Produktové zprávy

Laserový snímač vzdálenosti HG-F

Přesná detekce pomocí laserového snímače vzdálenosti HG-F od společnosti Panasonic Industry

Seifert Systems Prumyslove chlazeni
Produktové zprávy

Seifert Systems Průkopník v oblasti průmyslového chlazení

Již více než půl století je společnost Seifert Systems v čele vývoje inovativních řešení chlazení, která vyhovují různorodým potřebám průmyslu po celém světě.

Produktové zprávy

SEIFERT SYSTEMS KOMPLEXNÍ ŘEŠENÍ PRO KAŽDOU PRŮMYSLOVOU POTŘEBU

Společnost Seifert Systems nabízí různorodou řadu modelových produktů, aby uspokojila různé chladicí potřeby různých průmyslových odvětví.

Objednací číslo Chladič pro max. proud při 40 °C Hloubka I2t Min. proud zátěže Output current Ovládací napětí Pokles napětí na polovodiči při Imax. Špičkové napětí Spotřeba max. Spotřeba min. Tepelný přechodový odpor Třída krytí Typ proudu zátěže Typ spínání Výška Výstupní napětí Cena
SSR GN 25A 4-32VDC/280VAC, IP20, 0
Art:
84137010 Zkopírováno
2 °C/W
30,9 mm
380 A²s
25 A
3-32V dc
600 V
15 mA
10 mA
0,4 °C/W
IP20
AC
0 V
58,8 mm
24-280V ac
SSR GN 10A 4-32VDC/280VAC, IP20, 0
Art:
84137000 Zkopírováno
5 °C/W
30,9 mm
110 A²s
10 A
3-32V dc
600 V
15 mA
10 mA
0,4 °C/W
IP20
AC
0 V
58,8 mm
24-280V ac
SSR GN 10A 90-280VAC/280VAC, IP20, 0
Art:
84137001 Zkopírováno
5 °C/W
30,9 mm
110 A²s
10 A
90-280V ac
600 V
10 mA
6 mA
0,4 °C/W
IP20
AC
0 V
58,8 mm
24-280V ac
SSR GN 25A 90-280VAC/280VAC, IP20, 0
Art:
84137011 Zkopírováno
2 °C/W
30,9 mm
380 A²s
25 A
90-280V ac
600 V
10 mA
6 mA
0,4 °C/W
IP20
AC
0 V
58,8 mm
24-280V ac
SSR GN 25A 4-32VDC/660VAC, IP20, 0
Art:
84137110 Zkopírováno
2 °C/W
30,9 mm
380 A²s
25 A
3-32V dc
1200 V
15 mA
10 mA
0,4 °C/W
IP20
AC
58,8 mm
48-660V ac
SSR GN 50A 4-32VDC/660VAC, IP20, 0
Art:
84137120 Zkopírováno
1 °C/W
30,9 mm
2520 A²s
50 mA
50 A
3-32V dc
1,5 V
1200 V
15 mA
10 mA
0,25 °C/W
IP20
AC
0 V
58,8 mm
48-660V ac
SSR GN 50A 90-280VAC/660VAC, IP20, 0
Art:
84137121 Zkopírováno
1 °C/W
30,9 mm
2520 A²s
50 A
90-280V ac
1200 V
10 mA
6 mA
0,25 °C/W
IP20
AC
0 V
58,8 mm
48-660V ac
SSR GN 75A 4-32VDC/660VAC, IP20, 0
Art:
84137130 Zkopírováno
0,7 °C/W
30,9 mm
5500 A²s
75 A
3-32V dc
1200 V
15 mA
10 mA
0,16 °C/W
IP20
AC
0 V
58,8 mm
48-660V ac
SSR GN 100A 4-32VDC/660VAC, IP20, 0
Art:
84137140 Zkopírováno
0,5 °C/W
30,9 mm
6270 A²s
100 A
3-32V dc
1200 V
15 mA
10 mA
0,16 °C/W
IP20
AC
0 V
58,8 mm
48-660V ac
SSR GN 100A 4-32VDC/280VAC, IP20, Ins
Art:
84137240 Zkopírováno
0,5 °C/W
30,9 mm
6270 A²s
100 A
3-32V dc
600 V
15 mA
10 mA
0,16 °C/W
IP20
58,8 mm
24-280V ac
SSR GN 10A 4-32VDC/280VAC, IP20, Ins
Art:
84137200 Zkopírováno
5 °C/W
30,9 mm
110 A²s
10 A
3-32V dc
600 V
15 mA
10 mA
0,4 °C/W
IP20
58,8 mm
24-280V ac
SSR GN 50A 18-36VAC/660VAC, IP20, 0
Art:
84137122 Zkopírováno
1 °C/W
30,9 mm
2520 A²s
50 A
18-36V ac
1200 V
15 mA
13 mA
0,25 °C/W
IP20
58,8 mm
48-660V ac
SSR GN 125A 90-280VAC/280VAC, IP20, 0
Art:
84137081 Zkopírováno
0,5 °C/W
30,9 mm
12800 A²s
125 A
90-280V ac
600 V
10 mA
6 mA
0,11 °C/W
IP20
58,8 mm
24-280V ac
SSR GN 100A 90-280VAC/280VAC, IP20, 0
Art:
84137041 Zkopírováno
0,5 °C/W
30,9 mm
6270 A²s
100 A
90-280V ac
600 V
10 mA
6 mA
0,16 °C/W
IP20
58,8 mm
24-280V ac
SSR GN 100A 4-32VDC/280VAC, IP20, 0
Art:
84137040 Zkopírováno
0,5 °C/W
30,9 mm
6270 A²s
100 A
3-32V dc
600 V
15 mA
10 mA
0,16 °C/W
IP20
58,8 mm
24-280V ac
SSR GN 75A 90-280VAC/280VAC, IP20, 0
Art:
84137031 Zkopírováno
0,7 °C/W
30,9 mm
5500 A²s
75 A
90-280V ac
600 V
10 mA
6 mA
0,16 °C/W
IP20
58,8 mm
24-280V ac
SSR GN 50A 4-32VDC/280VAC, IP00, Ins
Art:
84134220 Zkopírováno
1 °C/W
22,6 mm
2520 A²s
50 A
3-32V dc
600 V
15 mA
10 mA
0,25 °C/W
57,3 mm
24-280V ac
GN (DC) without cover.JPG
SSR GN 50A 4-32VDC/280VAC, IP00, 0
Art:
84134020 Zkopírováno
1 °C/W
22,6 mm
2520 A²s
50 A
3-32V dc
600 V
15 mA
10 mA
0,25 °C/W
57,3 mm
24-280V ac
SSR GN 50A 4-32VDC/660VAC, IP20, Ins
Art:
84137320 Zkopírováno
1 °C/W
30,9 mm
2520 A²s
50 A
3-32V dc
1200 V
15 mA
10 mA
0,25 °C/W
IP20
58,8 mm
48-660V ac
SSR GN 75A 4-32VDC/280VAC, IP20, Ins
Art:
84137230 Zkopírováno
0,7 °C/W
30,9 mm
5500 A²s
75 A
3-32V dc
600 V
15 mA
10 mA
0,16 °C/W
IP20
58,8 mm
24-280V ac
GN (DC) without cover.JPG
SSR GN 50A 4-32VDC/660VAC, IP00, Ins
Art:
84134320 Zkopírováno
1 °C/W
22,6 mm
2520 A²s
50 A
3-32V dc
1200 V
15 mA
10 mA
0,25 °C/W
57,3 mm
48-660V ac
GN (DC) without cover.JPG
SSR GN 10A 4-32VDC/280VAC, IP00, Ins
Art:
84134200 Zkopírováno
5 °C/W
22,6 mm
110 A²s
10 A
3-32V dc
600 V
15 mA
10 mA
0,4 °C/W
57,3 mm
24-280V ac
GN (DC) without cover.JPG
SSR GN 100A 4-32VDC/660VAC, IP00, 0
Art:
84134140 Zkopírováno
0,5 °C/W
22,6 mm
6270 A²s
100 A
3-32V dc
1200 V
15 mA
10 mA
0,16 °C/W
57,3 mm
48-660V ac
GN (DC) without cover.JPG
SSR GN 25A 4-32VDC/280VAC, IP00, 0
Art:
84134010 Zkopírováno
2 °C/W
22,6 mm
380 A²s
25 A
3-32V dc
600 V
15 mA
10 mA
0,4 °C/W
57,3 mm
24-280V ac
SSR GN 25A 4-32VDC/660VAC, IP20, Ins
Art:
84137310 Zkopírováno
2 °C/W
30,9 mm
380 A²s
25 A
3-32V dc
1200 V
15 mA
10 mA
0,4 °C/W
IP20
58,8 mm
48-660V ac
SSR GN 25A 4-32VDC/280VAC, IP20, Ins
Art:
84137210 Zkopírováno
2 °C/W
30,9 mm
380 A²s
25 A
3-32V dc
600 V
15 mA
10 mA
0,4 °C/W
IP20
58,8 mm
24-280V ac
SSR GN 100A 90-280VAC/660VAC, IP20, 0
Art:
84137141 Zkopírováno
0,5 °C/W
30,9 mm
6270 A²s
100 A
90-280V ac
1200 V
10 mA
6 mA
0,16 °C/W
IP20
58,8 mm
48-660V ac
SSR GN 75A 90-280VAC/660VAC, IP20, 0
Art:
84137131 Zkopírováno
0,7 °C/W
30,9 mm
5500 A²s
75 A
90-280V ac
1200 V
10 mA
6 mA
0,16 °C/W
IP20
58,8 mm
48-660V ac
SSR GN 10A 90-280VAC/660VAC, IP20, 0
Art:
84137101 Zkopírováno
5 °C/W
30,9 mm
110 A²s
10 A
90-280V ac
1200 V
10 mA
6 mA
0,4 °C/W
IP20
58,8 mm
48-660V ac
SSR GN 50A 18-36VAC/280VAC, IP20, 0
Art:
84137022 Zkopírováno
1 °C/W
30,9 mm
2520 A²s
50 A
18-36V ac
600 V
15 mA
13 mA
0,25 °C/W
IP20
58,8 mm
24-280V ac
GN (DC) without cover.JPG
SSR GN 100A 4-32VDC/660VAC, IP00, Ins
Art:
84134340 Zkopírováno
0,5 °C/W
22,6 mm
6270 A²s
100 A
3-32V dc
1200 V
15 mA
10 mA
0,16 °C/W
57,3 mm
48-660V ac
GN (DC) without cover.JPG
SSR GN 125A 4-32VDC/660VAC, IP00, 0
Art:
84134180 Zkopírováno
0,5 °C/W
22,6 mm
12800 A²s
125 A
3-32V dc
1200 V
15 mA
10 mA
0,11 °C/W
57,3 mm
48-660V ac
GN (DC) without cover.JPG
SSR GN 50A 4-32VDC/660VAC, IP00, 0
Art:
84134120 Zkopírováno
1 °C/W
22,6 mm
2520 A²s
50 A
3-32V dc
1200 V
15 mA
10 mA
0,25 °C/W
57,3 mm
48-660V ac
SSR GN 125A 4-32VDC/660VAC, IP20, 0
Art:
84137180 Zkopírováno
0,5 °C/W
30,9 mm
12800 A²s
125 A
3-32V dc
1200 V
15 mA
10 mA
0,11 °C/W
IP20
58,8 mm
48-660V ac
SSR GN 50A 90-280VAC/280VAC, IP20, 0
Art:
84137021 Zkopírováno
1 °C/W
30,9 mm
2520 A²s
50 A
90-280V ac
600 V
10 mA
6 mA
0,25 °C/W
IP20
58,8 mm
24-280V ac
SSR GN 50A 4-32VDC/280VAC, IP20, 0
Art:
84137020 Zkopírováno
1 °C/W
30,9 mm
2520 A²s
50 A
3-32V dc
600 V
15 mA
10 mA
0,25 °C/W
IP20
58,8 mm
24-280V ac
