Baco Vačkové přepínače - miniaturní do 10 A

Vačkový přepínač je ideální volbou pro ty, kteří potřebují malý a kompaktní přepínač s vysokou vypínací schopností. Jeho design umožňuje snadnou montáž do otvorů o průměru 16 mm nebo 22 mm. Šrouby svorek jsou umístěny pod úhlem 45°, což usnadňuje zapojení kabelů při instalaci. Přepínač je dodáván kompletně s otočnou hlavicí a štítkem. Má jmenovité izolační napětí 500 V a termický jmenovitý proud 10 A.
  • Malé rozměry
  • Vysoká vypínací schopnost až do 10 A
  • Snadná montáž do 1 otvoru Ø22.5 mm nebo Ø16 mm
  • Krytí IP65

Vybraná varianta

Varianty produkty
BACO.eps

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

1333_Plate (mm) 30x30
Funkce 1 Stabilní
Hmotnost 32 g
Jmenovité izolační napětí Ui 500 V
Jmenovitý provozní proud Ie (AC15/230V) 2,5 A
Jmenovitý provozní proud Ie (AC21A/22A) 10 A
Jmenovitý provozní výkon (AC23A/3x230V) 1,8 kW
Jmenovitý provozní výkon (AC23A/3x400V) 3 kW
Jmenovitý provozní výkon (AC3/3x230V) 1,8 kW
Jmenovitý provozní výkon (AC3/3x400V) 2,2 kW
Konvenční tepelný proud na volném vzduchu Ith 10 A
Min. průřez kabelu 1x0,5 mm²
Počet kontaktů 1
Počet pólů 1
Počet pozic 2
Provozní teplota max. 50 °C
Provozní teplota min. -20 °C
Rated operating current Ie (DC-1/24 VDC) 10 A
Standardy CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
Stupeň kryt zadní strany panelu IP20
Stupeň krytí přední strany panelu IP65
Úhel 90°
Vypínací proud 2x1,5 mm²

Ke stažení

Rozměry a připojení

Popis produktu

Vačkový, přesto malý a kompaktní přepínač, který je navržen tak, aby se vešel do malých prostor a splňoval přitom požadavky na vysokou vypínací schopnost.
Jednoduchá montáž do jednoho otvoru Ø16 mm nebo Ø22 mm. Šrouby svorek jsou namontované pod úhlem 45° což usnadňuje zapojení kabelů při instalaci přepínače.
Dodáván je zkompletovaný s otočnou hlavicí a štítkem.

Technické parametry

Jmenovité izolační napětí (Ith)

500 V

Termický jmenovitý proud (AC21)

10 A

Termický jmenovitý proud (AC15)

2.5 A

Jmenovitý výkon AC3 (kW)

3 x 230 V

1.8 kW

3 x 380 V

2.2 kW

Max. průřez kabelu

2x1.5 mm²

Třída krytí (z čela)

IP65

Provozní teplota

-20 °C ... +50 °C

Soulad s normami

EN 60947-1, EN 60947-3,



EN 60947-5-1, UL508

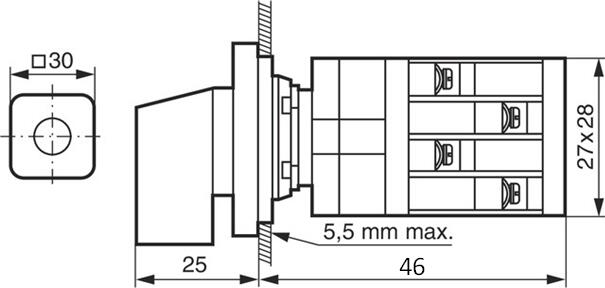

Rozměry

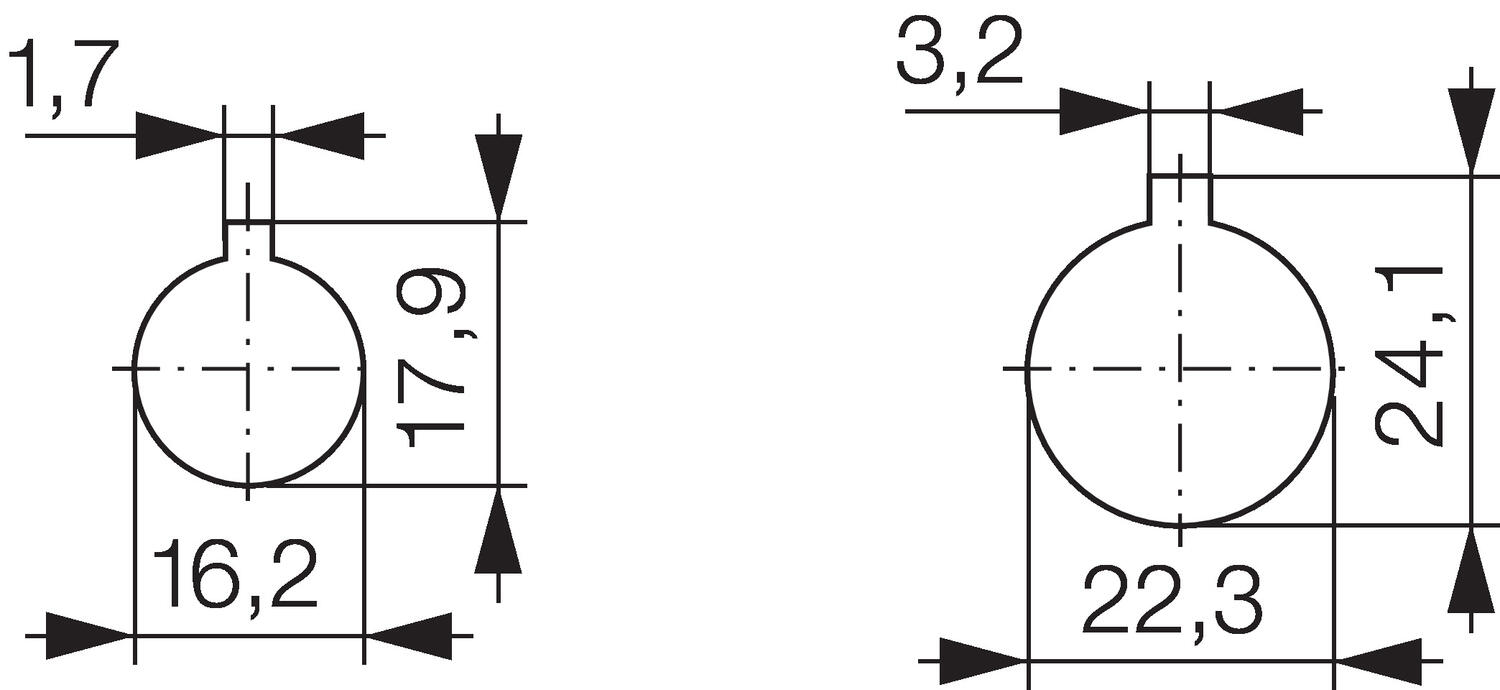

Min. rozměry montážních otvorů



Pro Ø16 mm

Pro Ø22 mm



Počet kontaktů

1-2

3-4

5-6

7-8

9-10

rozměr L

50 mm

62 mm

74 mm

86 mm

95 mm



Objednací informace

Čelní pohled

Funkce *

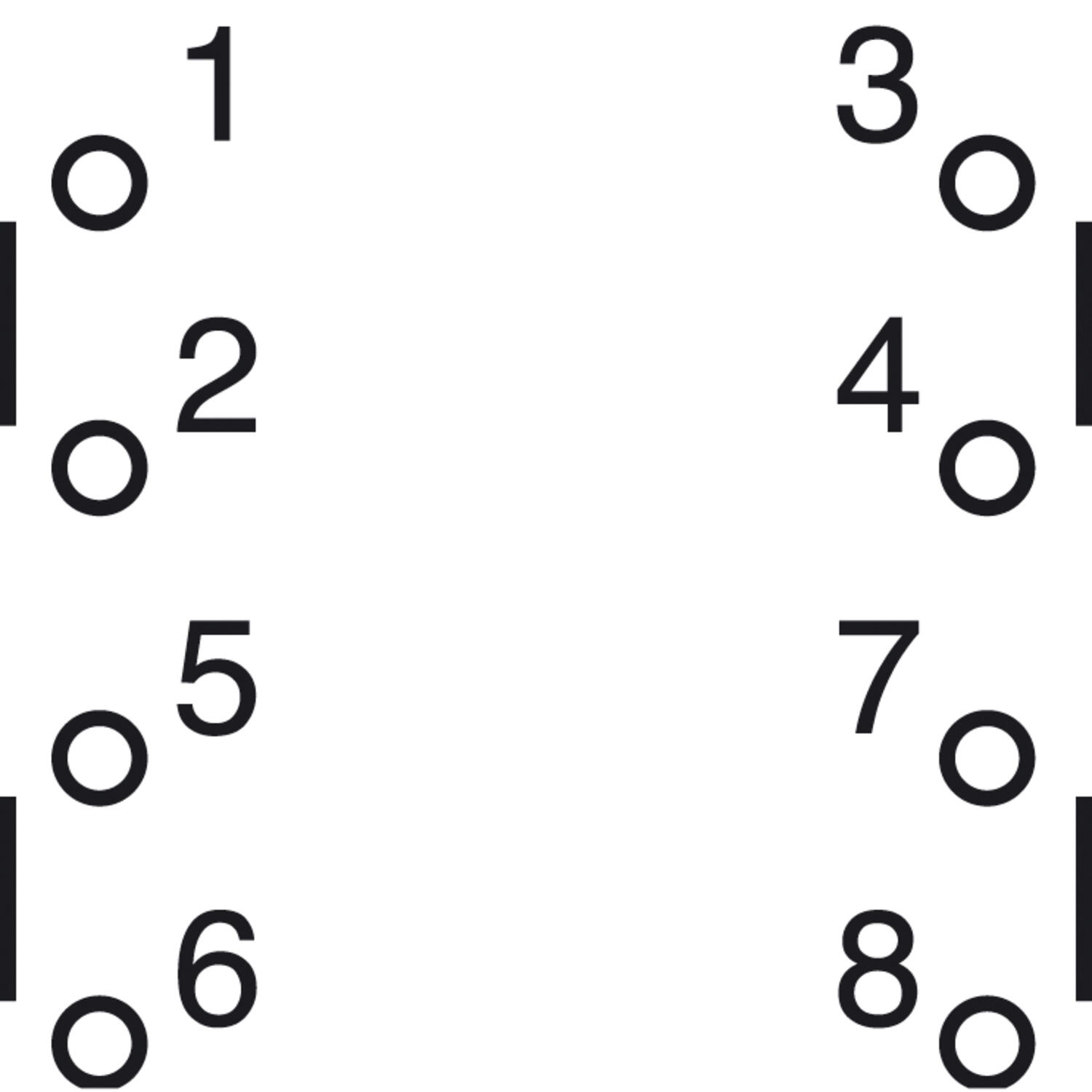

(X=sepnutý kontakt)

Připojení

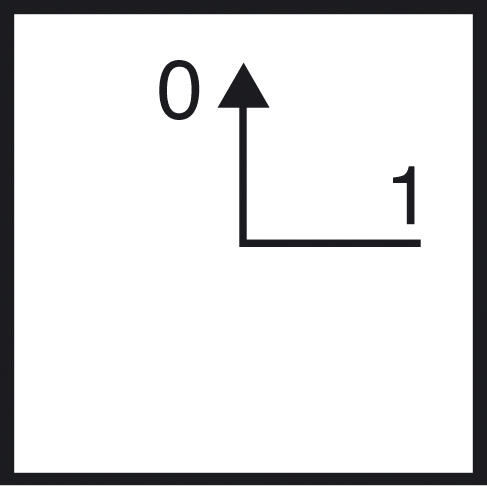

Štítek

Objednací číslo

Popis

223501

Miniaturní vačkový
přepínač
1-pólový 0-1 (úhel sp. A4)

223502

Miniaturní vačkový
přepínač
2-pólový 0-1 (A4)

223503

Miniaturní vačkový
přepínač
3-pólový 0-1 (A4)

223504

Miniaturní vačkový
přepínač
4-pólový 0-1 (A4)

223505

Miniaturní vačkový
přepínač
1-pólový 1-0-2 (C8)

223506

Miniaturní vačkový
přepínač
2-pólový 1-0-2 (C8)

223507

Miniaturní vačkový
přepínač
3-pólový 1-0-2 (C8)

223508

Miniaturní vačkový
přepínač
4-pólový 1-0-2 (C8)

223511

Miniaturní vačkový
přepínač
1-pólový 1-2 (D4)

223512

Miniaturní vačkový
přepínač
2-pólový 1-2 (D4)

223513

Miniaturní vačkový
přepínač
3-pólový 1-2 (D4)

223514

Miniaturní vačkový
přepínač
4-pólový 1-2 (D4)

223515

Miniaturní vačkový
přepínač
1-pólový 1-2-3 (A4)

223516

Miniaturní vačkový
přepínač
2-pólový 1-2-3 (A4)

223517

Miniaturní vačkový
přepínač
3-pólový 1-2-3 (A4)

223521

Miniaturní vačkový
přepínač
1-pólový 0-1-2-3 (A4)

223522

Miniaturní vačkový
přepínač
2-pólový 0-1-2-3 (A4)

223523

Miniaturní vačkový
přepínač
3-pólový 0-1-2-3 (A4)

223525

Miniaturní vačkový
přepínač
1-pólový 1-2-3-4 (A4)

223526

Miniaturní vačkový
přepínač
2-pólový 1-2-3-4 (A4)

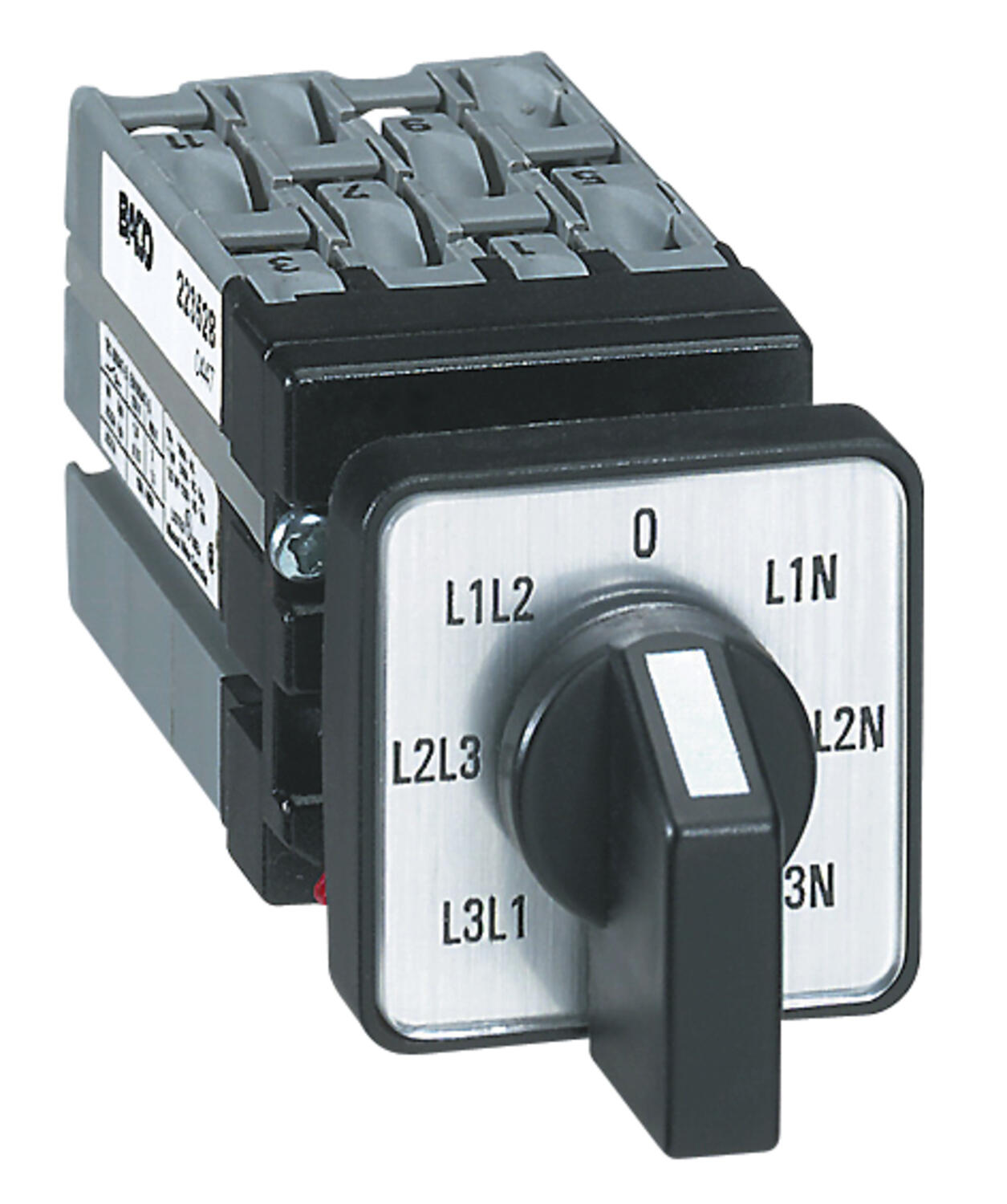

Mini-cam switcher 10A Order number 223527

223527

Miniaturní vačkový
přepínač,
pro voltmetr
MC8351(A4)

Mini-cam switcher 10A Order number 223527

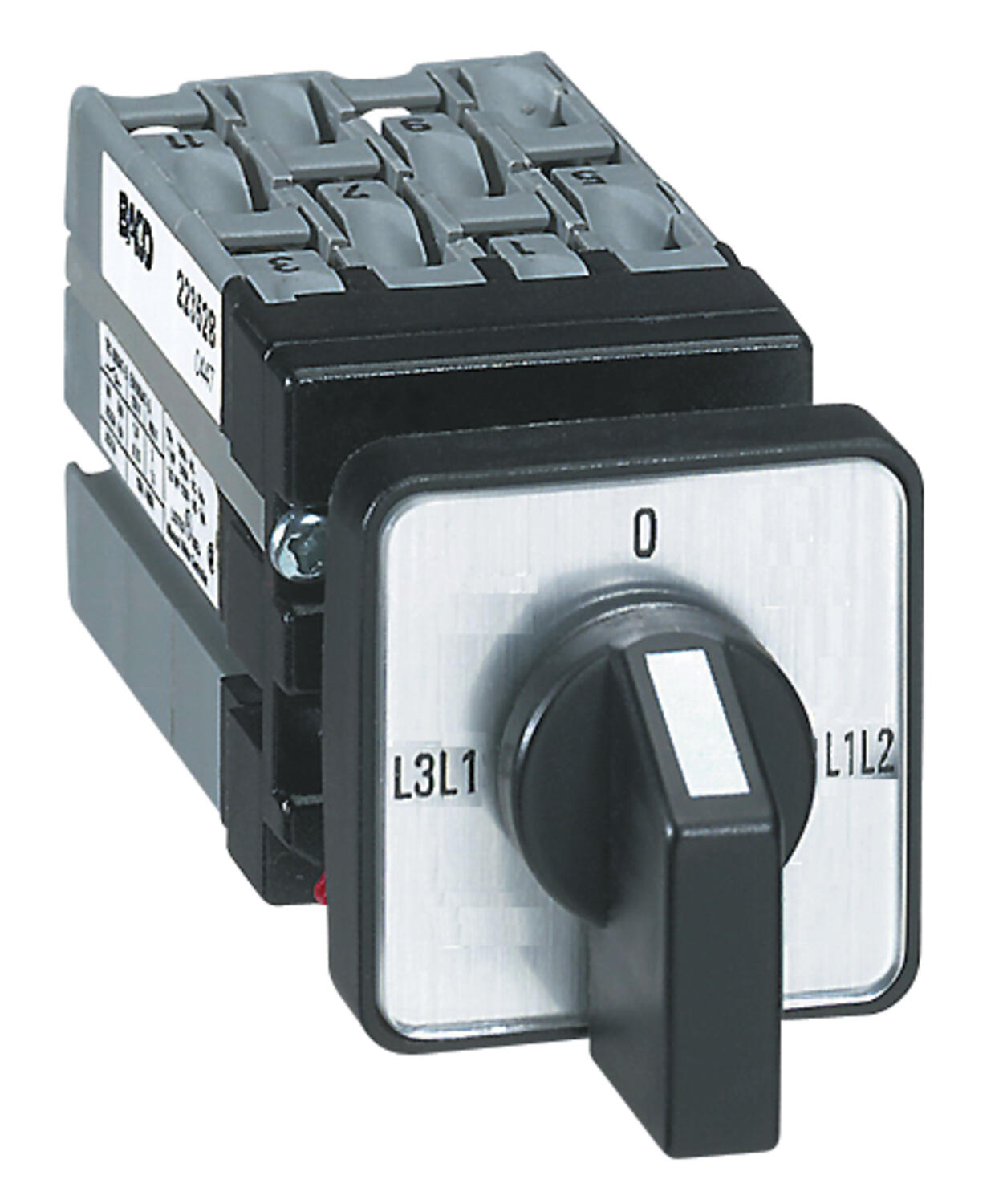

223528

Miniaturní vačkový
přepínač,
pro voltmetr
pro nulové vodiče,
MC8357(C8)

Mini-cam switcher 10A Order number 223527

223529

Miniaturní vačkový
přepínač,
pro ampírmetr,
MC8151(A4)

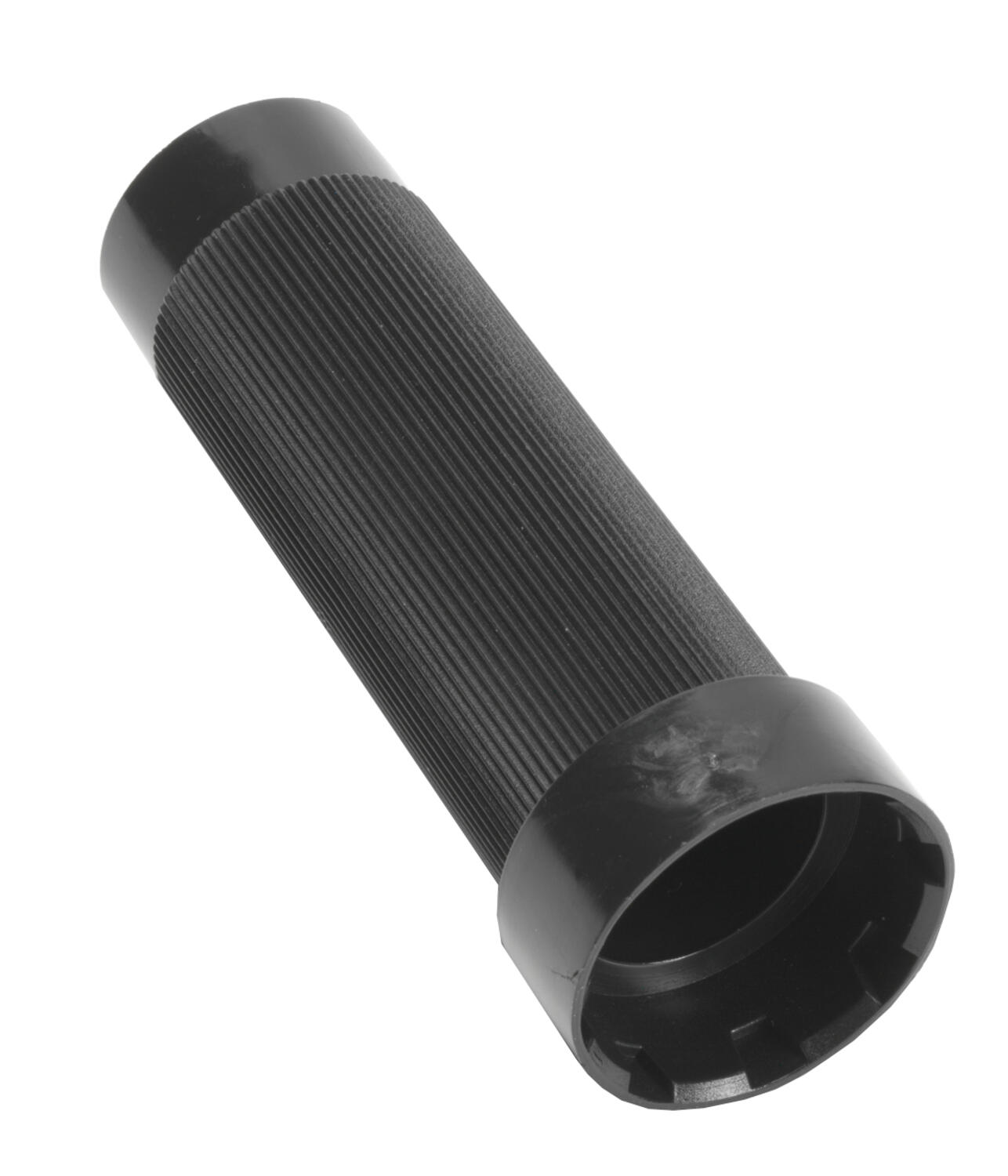

223520

Montážní nástroj
pro vačkové
přepínače



Příslušenství

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.

INSPO

Baco bezpecnostni tlacitka
Produktové zprávy

Bezpečnostní tlačítka nouzového zastavení

BACO je klíčovým hráčem na trhu ovládacích a signalizačních zařízení, vačkových spínačů a odpínačů a je uznávána pro své profesionální znalosti a dodržování bezpečnostních norem.

Produktové zprávy

Facility Management 4.0: Jak zajistit maximální bezpečnost a energetickou efektivitu vaší budovy

Moderní budovy již nejsou pouze statickými strukturami z betonu a skla. Stávají se z nich "živé organismy" řízené sofistikovanými nervovými systémy. Technologie pro monitorování a řízení procesů, často souhrnně označované jako BMS (Building Management Systems) nebo MaR (Měření a Regulace), jsou klíčové pro efektivitu, bezpečnost a komfort uživatelů.

Produktové zprávy

Efektivní oddělení řídicích a procesních obvodů pomocí reléových modulů DELCON

Případová studie z oblasti papírenského a chemického průmyslu

Produktové zprávy

Nová generace klimatizačních jednotek SLIMLINE NEO

Seifert Systems uvádí SLIMLINE NEO: Revoluční chlazení s R290 bez PFAS. Invertorová technologie srazí náklady a chrání klima. Budoucnost je teď.

Produktové zprávy

Adel System

Oznamuje navázání nové strategické spolupráce s italským výrobcem ADEL System, lídrem v oblasti zálohovaného napájení. Toto partnerství rozšiřuje naše portfolio o špičkové průmyslové napájecí zdroje, DC-UPS systémy a inteligentní nabíječky baterií, které jsou navrženy pro maximální spolehlivost a bezpečnost v nejnáročnějších aplikacích.
Produktové zprávy

Klimatizace pro potravinářský a nápojový průmysl

Zajistěte bezchybný výkon a chraňte veřejné zdraví. Tento průvodce vám pomůže vybrat zařízení, které odolá drsným podmínkám potravinářské výroby a splní veškeré regulační požadavky.

Objednací číslo 1333_Plate (mm) Funkce 1 Hmotnost Jmenovité izolační napětí Ui Jmenovitý provozní proud Ie (AC15/230V) Jmenovitý provozní proud Ie (AC21A/22A) Jmenovitý provozní výkon (AC23A/3x230V) Jmenovitý provozní výkon (AC23A/3x400V) Jmenovitý provozní výkon (AC3/3x230V) Jmenovitý provozní výkon (AC3/3x400V) Konvenční tepelný proud na volném vzduchu Ith Min. průřez kabelu Počet kontaktů Počet pólů Počet pozic Rated operating current Ie (DC-1/24 VDC) Standardy Stupeň kryt zadní strany panelu Stupeň krytí přední strany panelu Teplota skladování do Teplota skladování od Úhel Vypínací proud Cena

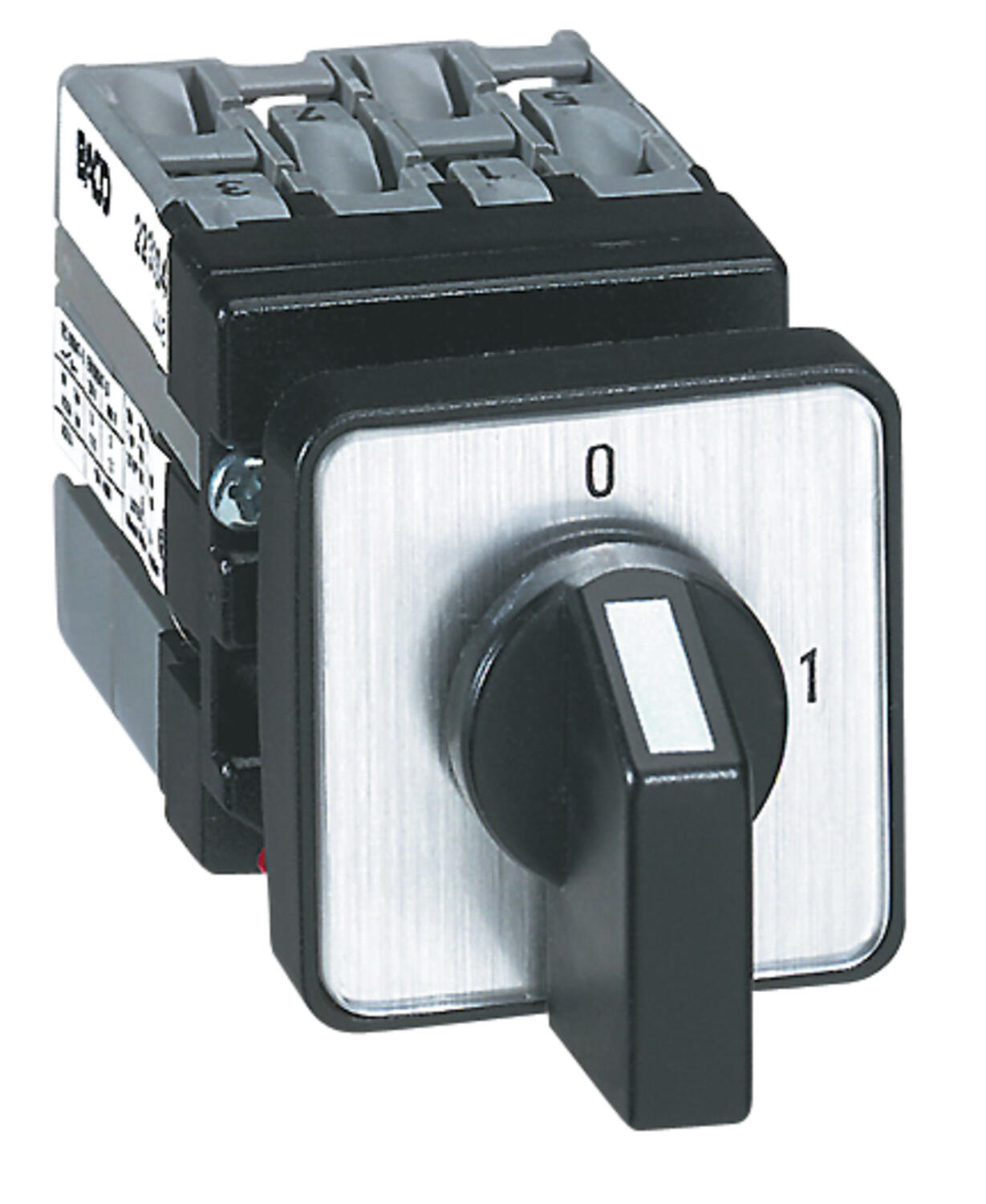

Mini-cam switches 10A Order number 223504
Mini vačkový spínač 10 A spínač "0-1" 4pólový A4
Art:
223504 Zkopírováno
30x30
Stabilní
45 g
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
10 A
1x0,5 mm²
4
4
2
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP20
IP65
90°
2x1,5 mm²
Mini-cam switches 10A Order number 223505
Mini CAM switch 2P 10A 1-0-2
Art:
223506 Zkopírováno
30x30
Stabilní
45 g
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
10 A
1x0,5 mm²
4
2
3
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP20
IP65
45°
2x1,5 mm²

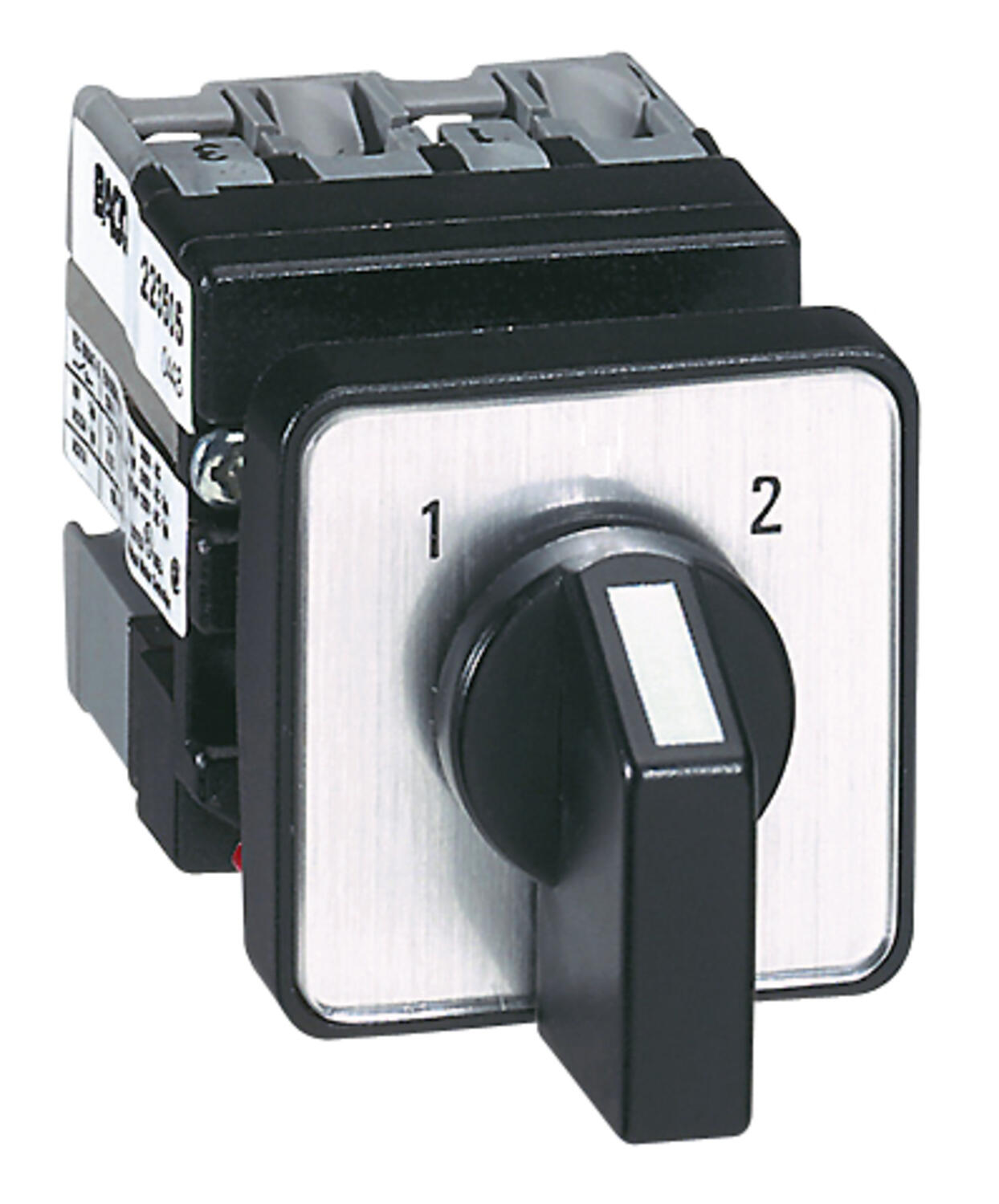

Mini camswitch 223511-14.png
