BACO
Baco Ovládací prvky - joysticky
- Montáž do otvoru průměru 22 mm
- Ergonomické provedení

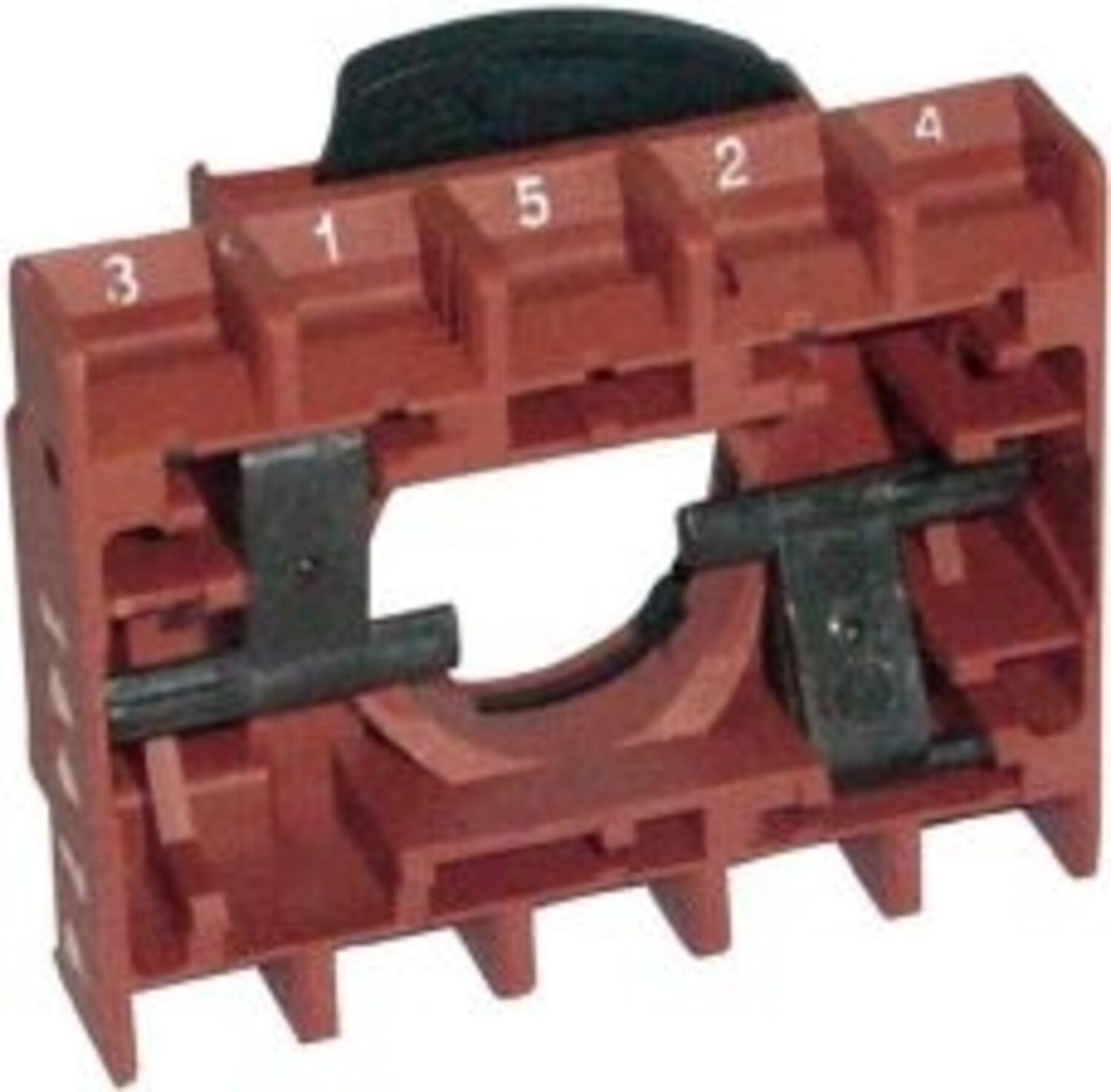

- Obsahuje držák pro 3 jednotky a matici k přichycení do panelu
- Prachutěsné zdvojené kontakty
Vybraná varianta
Vybraná varianta
Specifikace

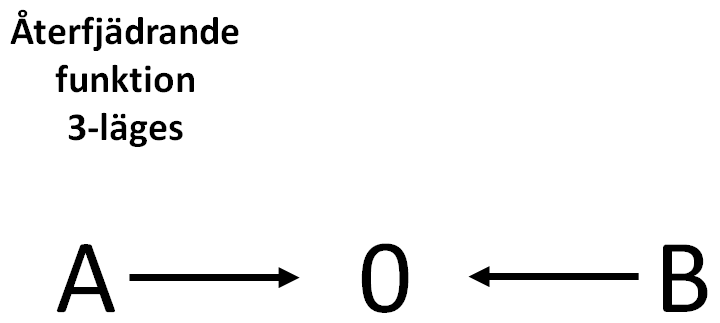

| Funkce 1 | Vratný pružinou |
|---|---|
| Klimatická odolnost proti cyklickému vlhkému teplu | IEC 60068-2-3 |
| Klimatická odolnost proti mořskému vzduchu | IEC 60068-2-52 |
| Počet pozic | 3 |
| Provozní teplota max. | 70 °C |
| Provozní teplota min. | -25 °C |
| Teplo odolné proti klimatu | IEC 60068-2-30 |
| Teplota skladování do | 70 °C |
| Teplota skladování od | -40 °C |
| Třída krytí | IP65 |
| Třída ochrany | II |
Popis produktu

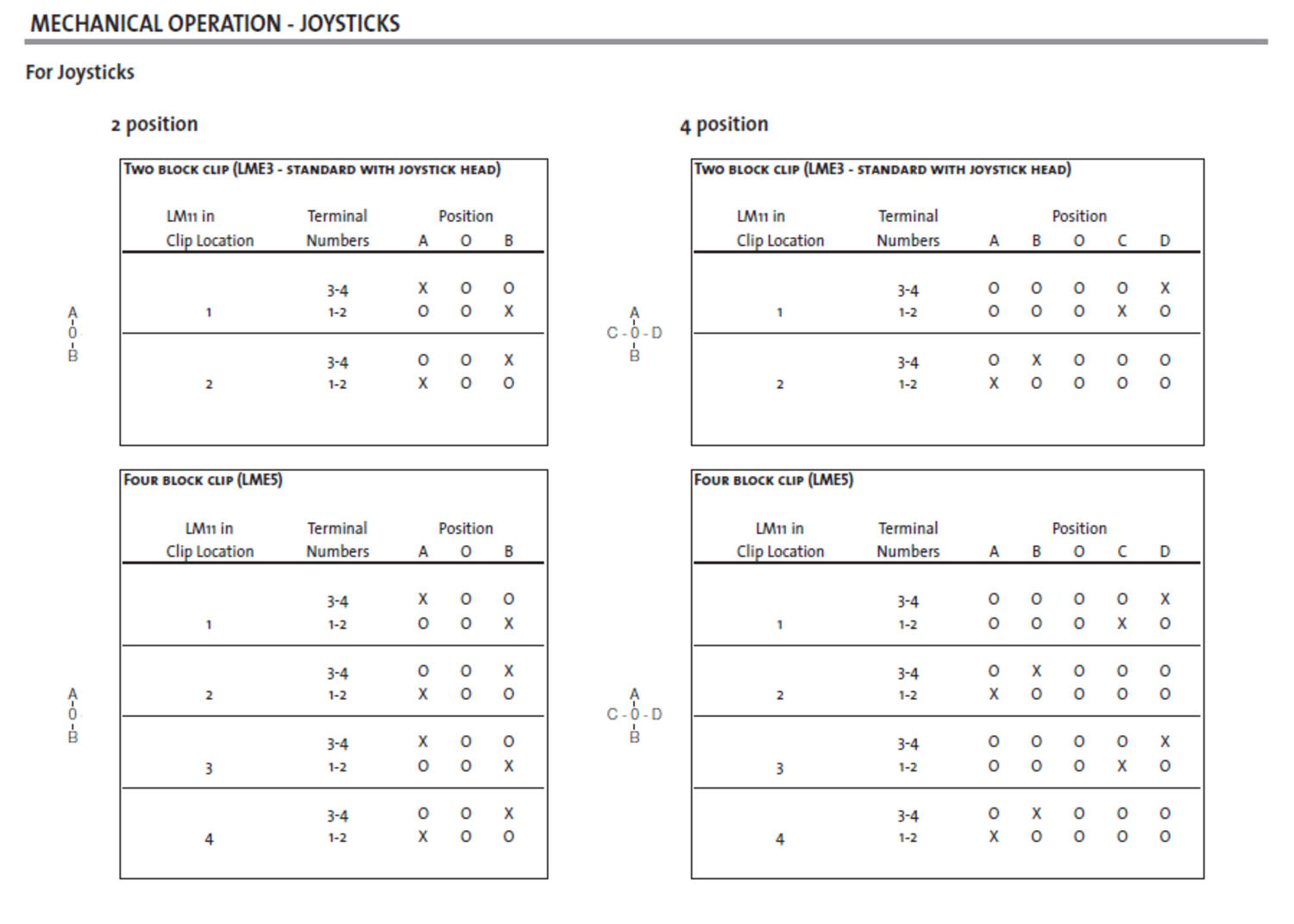

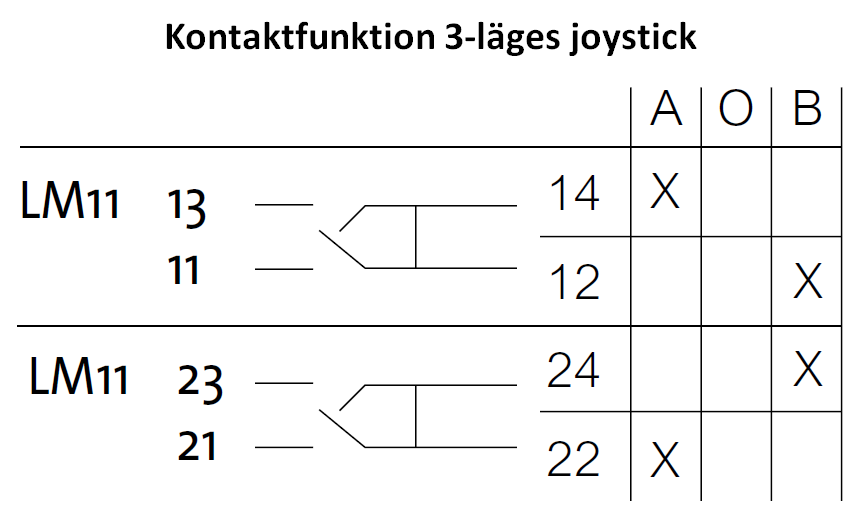

K joystickům se používají specielní jednotky LM11, které nelze použít ke standardním ovládacím hlavicím. Každá jednotka umožňuje sepnutí ve dvou krajních polohách. Pro třípolohový joystick (LM2x) je proto nezbytná pouze jedna jednotka, pro pětipolohový (LM4x) dvě. V nulové poloze není sepnut žádný kontakt.
Technické parametry
Jmenovitý termický proud | 10 A |
| |
Jmenovitý rozpínací proud | |||
(IEC 947.5.1) | AC15 | 24-48 V | 10 A |
230 V | 3 A | ||
DC13 | 24 V | 2,5 A | |
48 V | 1,4 A | ||
220 V | 0,55 A | ||
Mechanická životnost | 500 000 sepnutí |
| |
Třída krytí | IP65 (zepředu) |
| |
Směry spínání | 3-polohový | 5-polohový | |
| |||
Rozměry
Objednací informace
| Obj. číslo | Popis | Funkce |

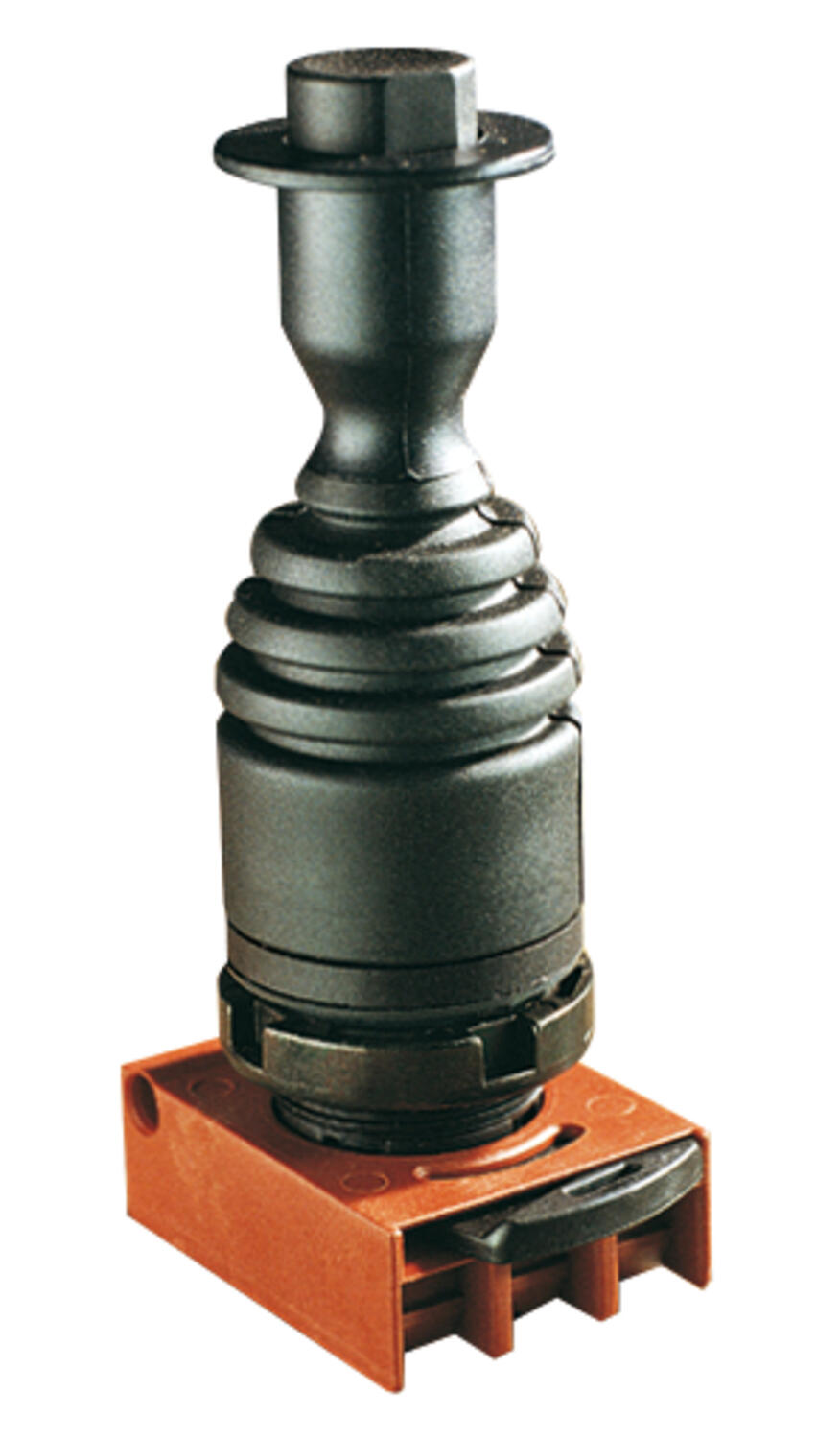

LM2A | Joystick 3-polohový s aretací | 2 aretované (nevratné) polohy + 0 uprostřed | |

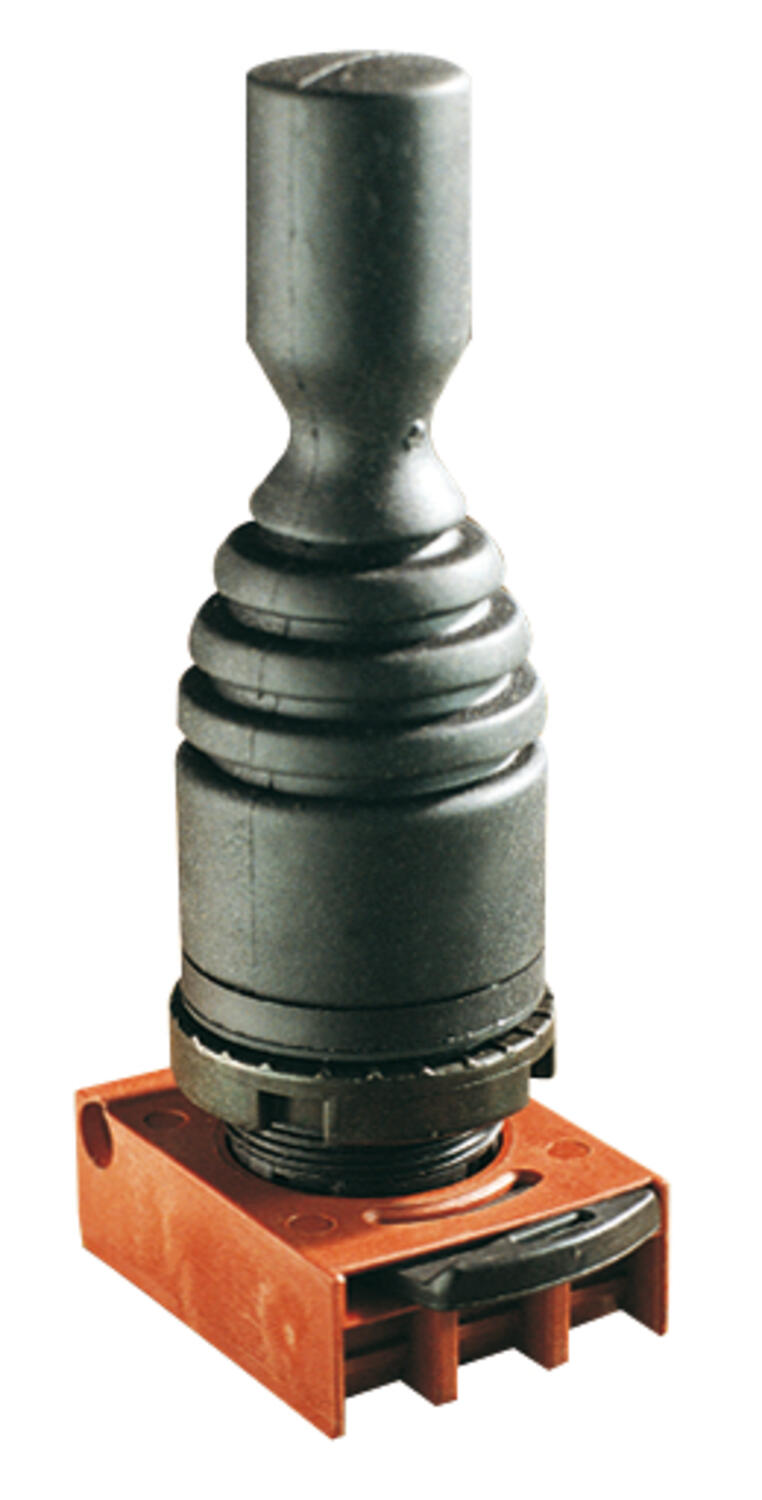

LM2F | Joystick 3-polohový bez aretace | 2 nearetované (vratné) polohy + 0 uprostřed | |
LM4A | Joystick 5-polohový s aretací | 4 aretované (nevratné) polohy + 0 uprostřed | |
LM4F | Joystick 5-polohový bez aretace | 4 nearetované (vratné) polohy + 0 uprostřed | |
|
|
|
|
LMV2A | Joystick 3-polohový s aretací a blokováním | 2 aretované (nevratné) polohy + 0 uprostřed | |
LMV2F | Joystick 3-polohový bez aretace, s blokováním | 2 nearetované (vratné) polohy + 0 uprostřed | |
LMV4A | Joystick 5-polohový s aretací a blokováním | 4 aretované (nevratné) polohy + 0 uprostřed | |
LMV4F | Joystick 5-polohový bez aretace, s blokováním | 2 nearetované (vratné) polohy + 0 uprostřed | |
|
|
|
|

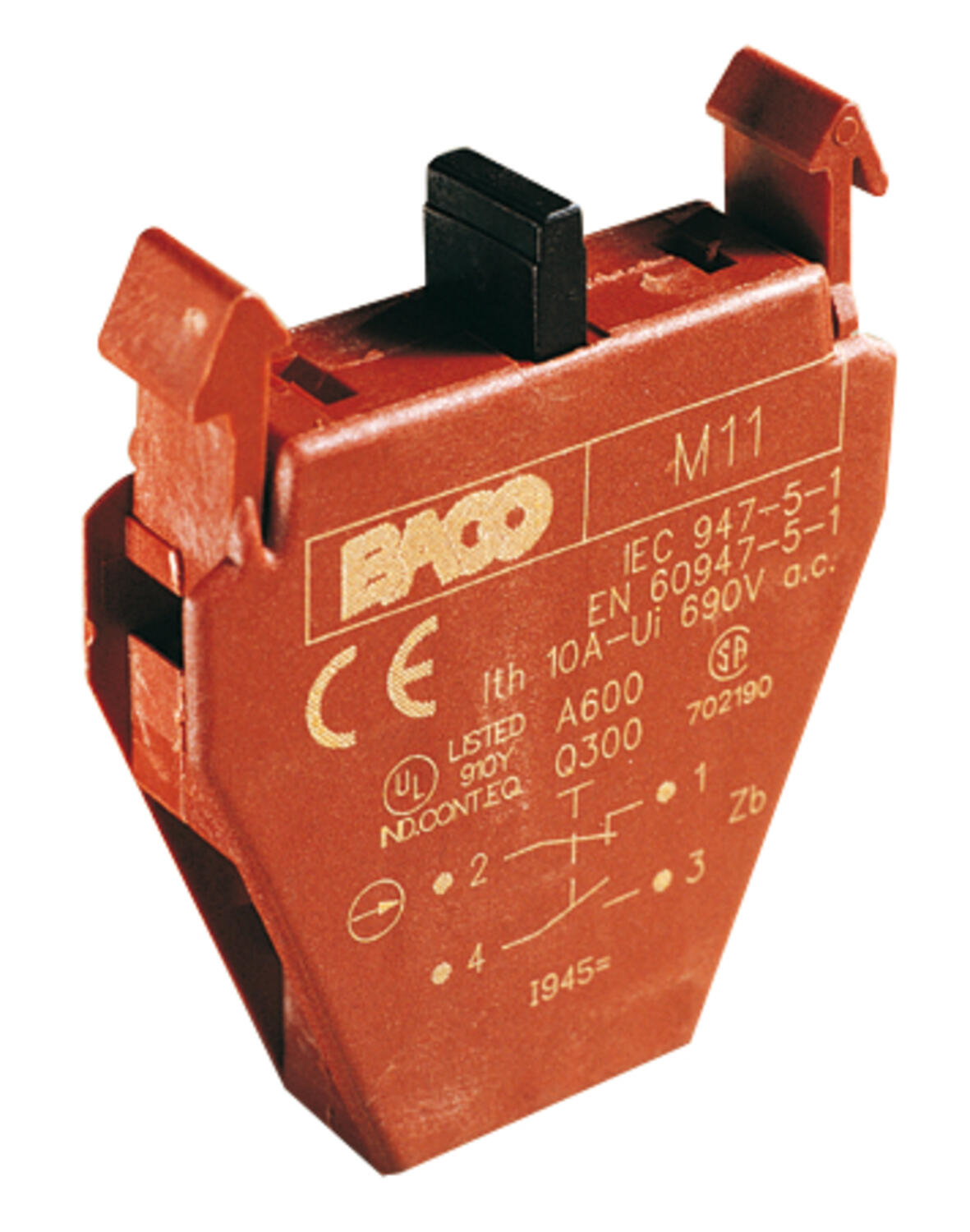

LM11 | Jednotka s 1x NO a NC kontakty | Pro 3-polohové joysticky použít 1 jednotku |
