BACO
| Montáž | šroubovat, DIN lišta 35 mm |
|---|---|
| Počet pólů | 3 |
| Typ | Spínač a rukojeť |
| Barva | Červená/žlutá |
| Konvenční tepelný proud na volném vzduchu Ith | 25 A |
| Konvenční uzavřený tepelný proud Ithe | 20 A |
| Jmenovitý provozní proud Ie (AC15/230V) | 6 A |
| Jmenovitý provozní proud Ie (AC15/400V) | 4 A |
| Jmenovitý provozní proud Ie (AC21A/22A) | 25 A |
| Jmenovitý provozní výkon (AC23A/3x230V) | 5,5 kW |
| Jmenovitý provozní výkon (AC23A/3x400V) | 7,5 kW |
| Jmenovitý provozní výkon (AC23A/3x500V) | 7,5 kW |
| Jmenovitý provozní výkon (AC23A/3x690V) | 7,5 kW |
| Jmenovitý provozní výkon (AC3/3x230V) | 4 kW |
| Jmenovitý provozní výkon (AC3/3x400V) | 5,5 kW |
| Jmenovitý provozní výkon (AC3/3x500V) | 5,5 kW |
| Jmenovitý provozní výkon (AC3/3x690V) | 5,5 kW |
| Jmenovité izolační napětí Ui | 690 V |
| Stupeň krytí přední strany panelu | IP40 |
| Stupeň kryt zadní strany panelu | IPxxB |
| Průřez vodiče min. | 0.75 mm² |
|---|---|
| Průřez vodiče max. | 6 mm² |
| Připojení pevného vodiče max. | 10 mm² |
| Provozní teplota min. | -30 °C |
| Provozní teplota max. | 70 °C |
| Teplota skladování od | -30 °C |
| Teplota skladování do | 70 °C |
| Mechanická životnost AC20 (v miliónech) | 0.1 |
| Standardy | CSA 22.2, IEC 60947-3 , UL 508 |
| Shoda s normami | CB, cUL, UL |
| Jmenovitý nepřerušený proud Iu | 25 A |
| Jmenovitý krátkodobý instalovaný proud Icw (Aeff/400V/1s) | 350 A |
| Jmenovitá zkratovací kapacita Icm (kA peak/400V) | 1 kA |
| Jmenovitá vypínací schopnost (Aeff/400V) | 330 A |
| Jmenovitá kapacita (Aeff/400V) | 710 A |
| Vypínací proud | 25 A |
| Zkratový proud (kAeff/400 V) | 10 kA |
| Zkratový proud s pojistkou gl/gG (A) | 25 A |
| Jmenovité instalované impilsní napětí Uimp (Přepětí kat. III - Pol 3) | 6 kV |

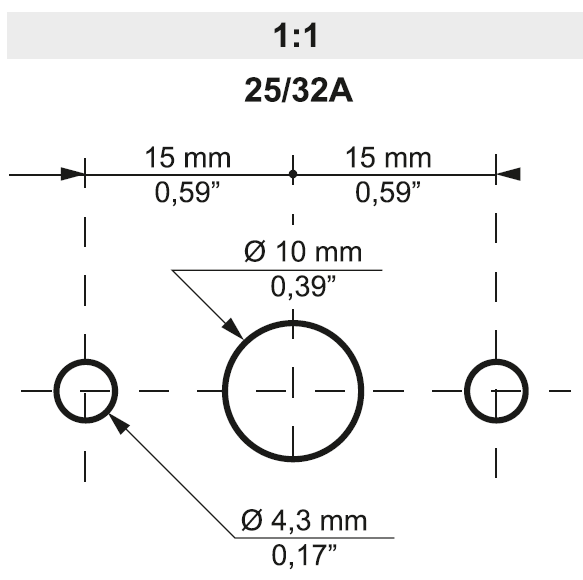

Odpojovače zátěže Reverso lze používat pro napětí až do 690 V. Umožňuje to rozpínací kapacita a velká vzduchová mezera mezi kontakty 7+7 mm. Díky patentované konstrukci připojovacích svorek je možná montáž téhož spínače na panelu rozvaděče nebo na DIN liště. Podle typu páčky lze spínač při montáži do panelu upevnit pomocí šroubů, anebo instalovat do jednoho otvoru průměru 22 mm.
Montáž lze provést i pomocí úchytu pro zadní montáž. Další možností je montáž s prodlužovací sadou, kdy spínač je uvnitř rozváděče a na jeho panelu je jen páčka. Pokud je vyžadováno, aby dveře nebylo možné otevřít, pokud je spínač nastaven v poloze 1, je možné přikoupit sadu 0174249.
Tělo spínače, další kontakty a spojovací moduly jsou dostupné ve třech různých fyzických velikostech: Velikost 1 pro 25-32 A, velikost 2 pro 50-63 A, a velikost 3 pro 80-100 A. Signální kontakty mají naproti tomu stejnou velikost pro všechny velikosti těla. Veškerá připojení jsou chráněna proti dotyku (IP20), ale mohou být rovněž opatřena zvláštními kryty, které se nasunou na svorky.
You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.
BACO je klíčovým hráčem na trhu ovládacích a signalizačních zařízení, vačkových spínačů a odpínačů a je uznávána pro své profesionální znalosti a dodržování bezpečnostních norem.
Moderní budovy již nejsou pouze statickými strukturami z betonu a skla. Stávají se z nich "živé organismy" řízené sofistikovanými nervovými systémy. Technologie pro monitorování a řízení procesů, často souhrnně označované jako BMS (Building Management Systems) nebo MaR (Měření a Regulace), jsou klíčové pro efektivitu, bezpečnost a komfort uživatelů.
Případová studie z oblasti papírenského a chemického průmyslu
Seifert Systems uvádí SLIMLINE NEO: Revoluční chlazení s R290 bez PFAS. Invertorová technologie srazí náklady a chrání klima. Budoucnost je teď.
Oznamuje navázání nové strategické spolupráce s italským výrobcem ADEL System, lídrem v oblasti zálohovaného napájení. Toto partnerství rozšiřuje naše portfolio o špičkové průmyslové napájecí zdroje, DC-UPS systémy a inteligentní nabíječky baterií, které jsou navrženy pro maximální spolehlivost a bezpečnost v nejnáročnějších aplikacích.
Zajistěte bezchybný výkon a chraňte veřejné zdraví. Tento průvodce vám pomůže vybrat zařízení, které odolá drsným podmínkám potravinářské výroby a splní veškeré regulační požadavky.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Objednací číslo | Montáž | Počet pólů | Typ | Barva | Stupeň krytí přední strany panelu | Stupeň kryt zadní strany panelu | Odolnost vůči nárazu | Vypínací proud | Cena | ||
|---|---|---|---|---|---|---|---|---|---|---|---|

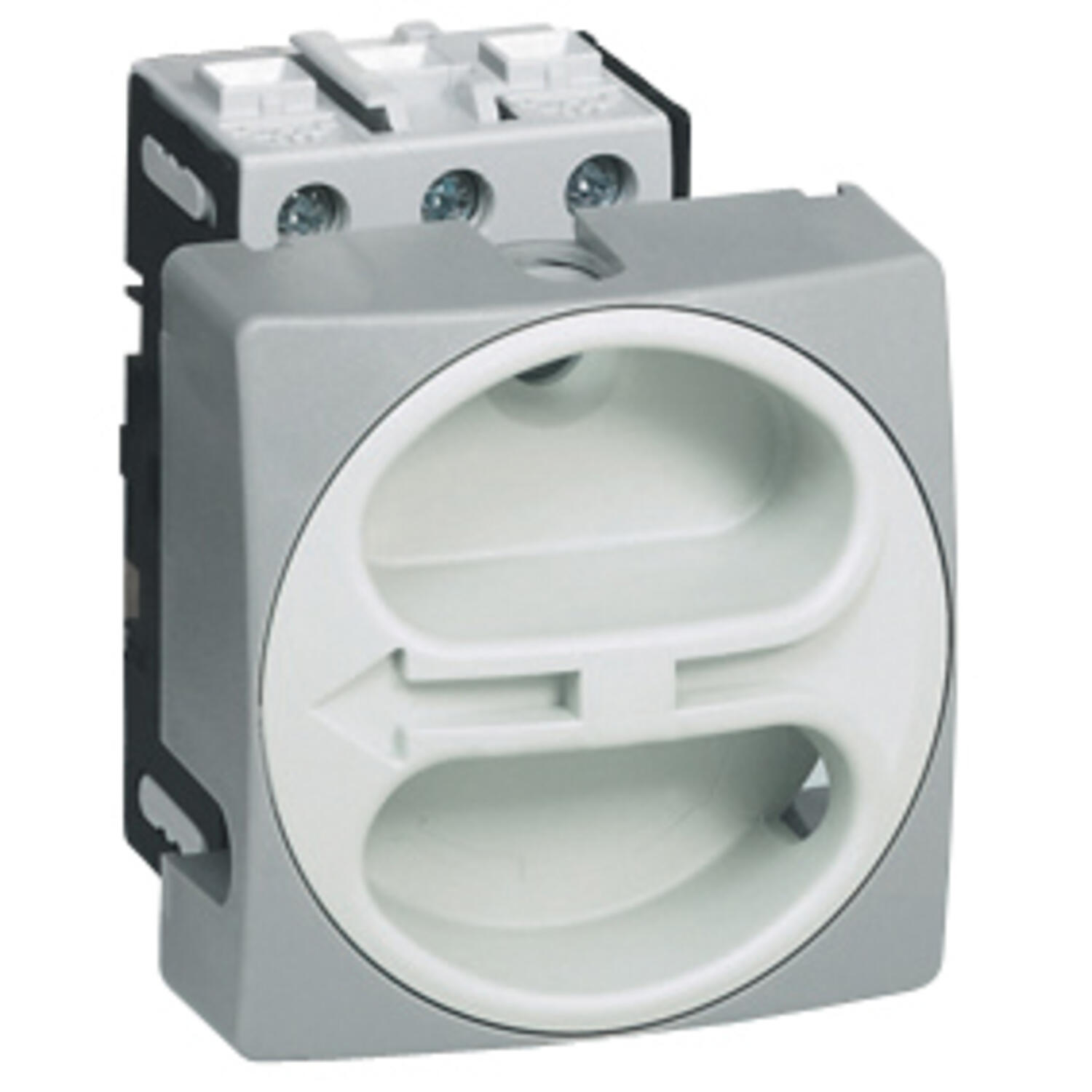

Odpínač zátěže 25 A 3pólový uzamykatelný knoflík s šedým panelem.
Art:
0174001
Zkopírováno
|
šroubovat, DIN lišta 35 mm
|
3
|
Spínač a rukojeť
|
Šedá
|
IP40
|
IPxxB
|
|
25 A
|
|
||
Odpínač zátěže 25 A 3pólový uzamykatelný knoflík žlutá / červená montáž na panel.
Art:
0172001
Zkopírováno
|
šroubovat, DIN lišta 35 mm
|
3
|
Spínač a rukojeť
|
Červená/žlutá
|
IP40
|
IPxxB
|
|
25 A
|
|
||
Odpínač zátěže 25 A 3pólový
Uzamykatelný knoflík žlutá / červená
Montáž do jednoho otvoru Ø 22 mm
KAPSL. ŠEDÁ FRANCOUZSKÁ. 3-POL. 100A
Sada UL508A s krytím IP66 černá/šedá. Vhodné pro odpínače BACO od 25A do 100A.
Sada UL508A s krytím IP66 červená / žlutá. Vhodné pro odpínače BACO od 25A do 100A.

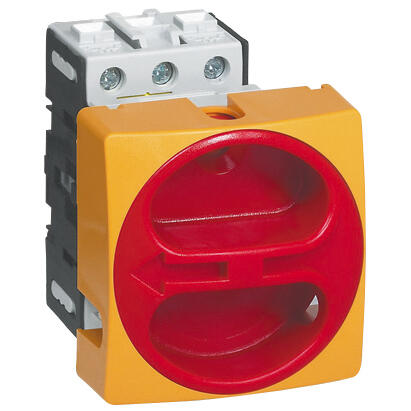

Nadpis pro text uzamykatelného knoflíku HLAVNÍ SPÍNAČ"
Art:
0172003
Zkopírováno
|
DIN lišta 35 mm
|
3
|
Spínač a rukojeť
|
Červená/žlutá
|
IP40
|
IPxxB
|
|
25 A
|
|
||

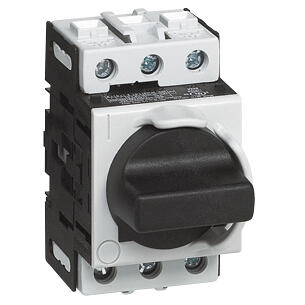

Odpínač 25 A 3pólový pro skříň NORM šedý
Art:
0174005
Zkopírováno
|
DIN lišta 35 mm
|
3
|
Spínač a rukojeť
|
Šedá
|
IP40
|
IPxxB
|
|
25 A
|
|
||

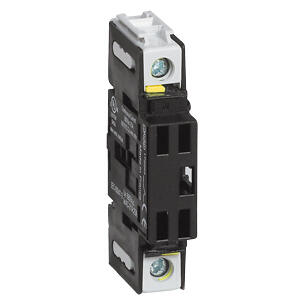

Nulový kontakt 25 A na odpínač zátěže BACO
Art:
0172065
Zkopírováno
|
|
1
|
Neutrální / přídavný pól
|
|
IP40
|
IPxxB
|
|
25 A
|
|
||
|
Přídavný kontakt 4. pól 25 A pro odpínač BACO
Art:
0172075
Zkopírováno
|
|
1
|
Neutrální / přídavný pól
|
|
IP40
|
IPxxB
|
|
|
|
||

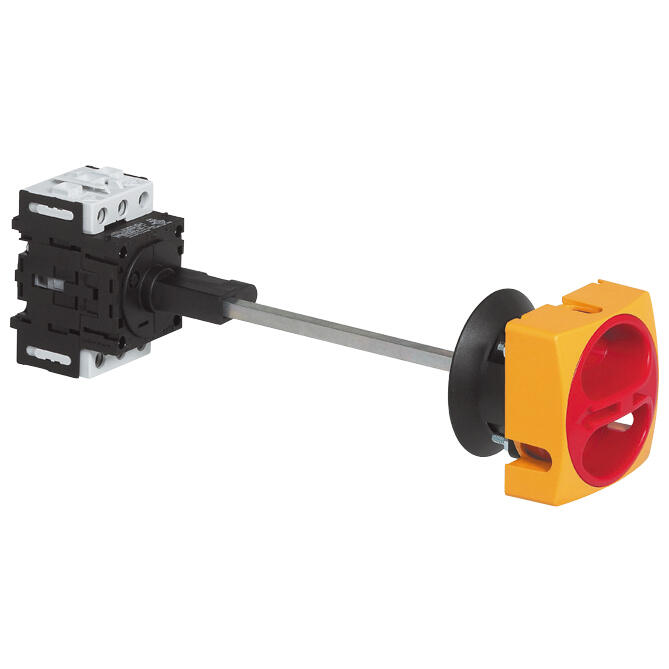

Odpínač 25 A 3pólové blokování 125-250 mm žlutá / červená
Art:
0165009
Zkopírováno
|
šroubovat, Osa, DIN lišta 35 mm
|
3
|
Spínač a rukojeť s pohonem spojky
|
Červená/žlutá
|
IP40
|
IPxxB
|
|
25 A
|
|
||

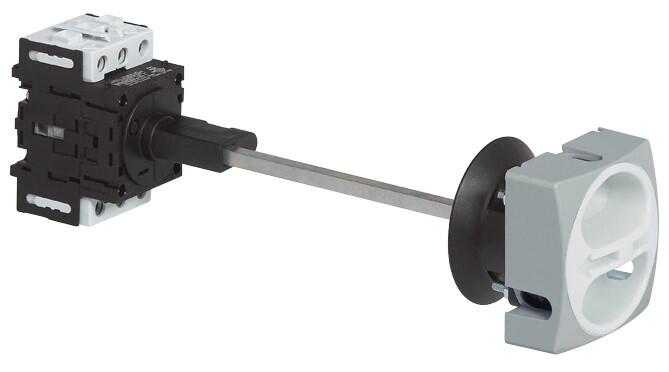

Odpínač 25 A 3pólové blokování 125-250 mm šedý
Art:
0168009
Zkopírováno
|
šroubovat, Osa, DIN lišta 35 mm
|
3
|
Spínač a rukojeť s pohonem spojky
|
Šedá
|
IP40
|
IP20
|
|
25 A
|
|
||

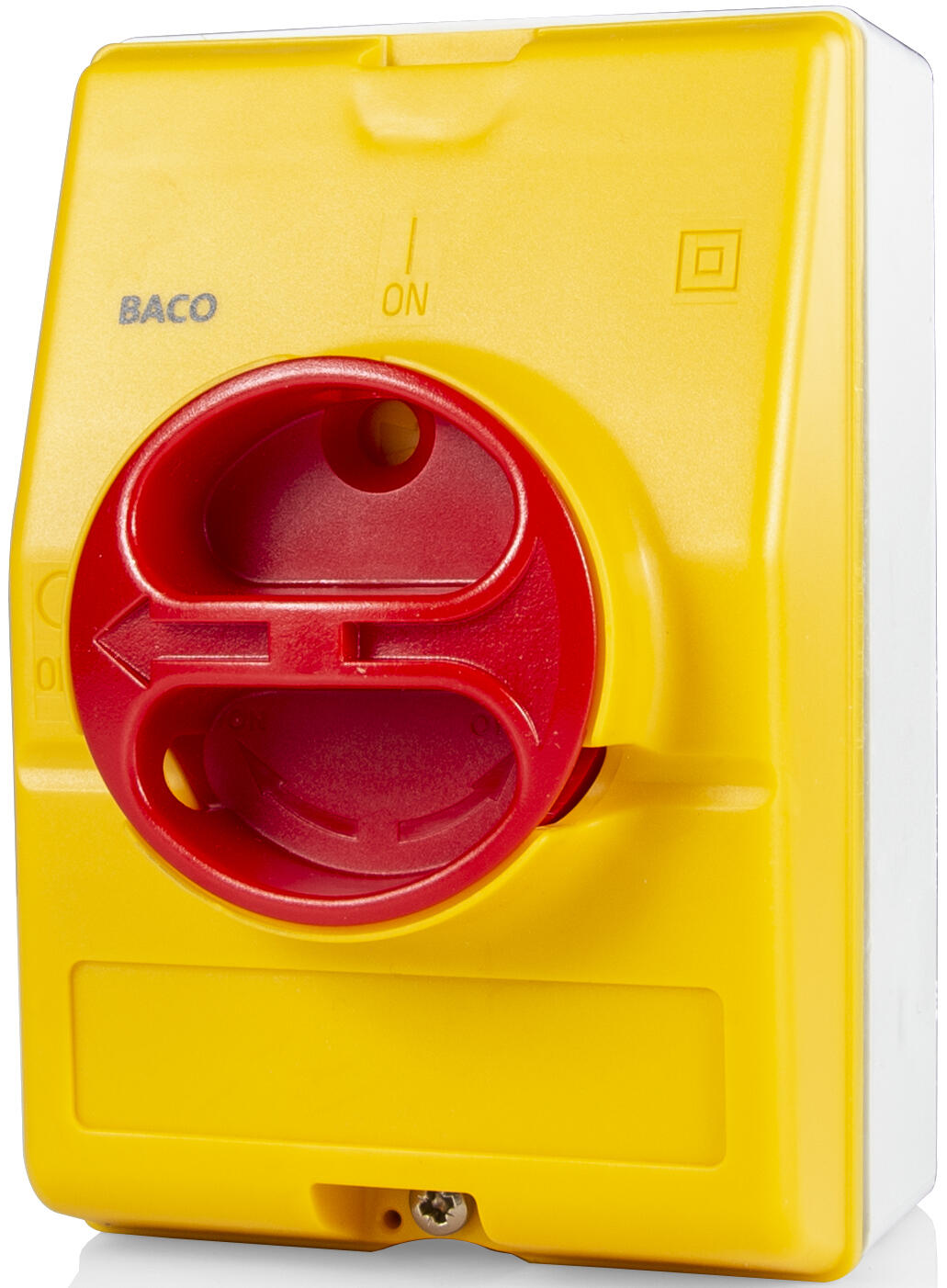

Odpínač 25 A 3pólový v krytu červená / žlutá
Art:
0172061
Zkopírováno
|
|
3
|
Spínač a rukojeť jsou uzavřeny
|
Červená/žlutá
|
IP66
|
IPxxB
|
IK07
|
25 A
|
|
||

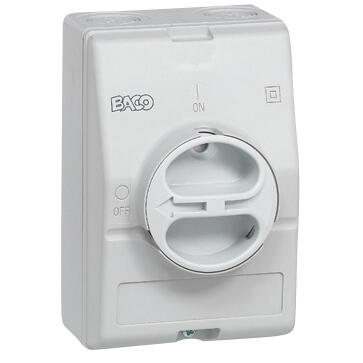

Odpínač 25 A 3pólový v šedém provedení
Art:
0174061
Zkopírováno
|
|
3
|
Spínač a rukojeť jsou uzavřeny
|
Šedá
|
IP66
|
IPxxB
|
IK07
|
25 A
|
|
||

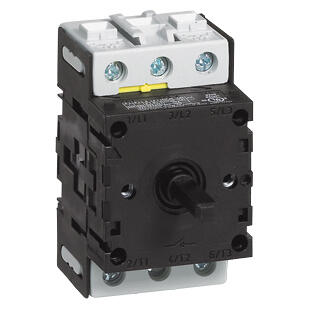

Pouze 3pólová skříň odpínače zátěže 25 A
Art:
0172000
Zkopírováno
|
šroubovat, DIN lišta 35 mm
|
3
|
Switch block
|
|
IP40
|
IPxxB
|
|
25 A
|
|
