ENTRELEC
Řadové miniaturní svorky DH2.5/52L DH2.5/104L
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 100 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 9,5 mm |
| Doporučený plochý šroubovák | 3,5 Ø mm |
| Hloubka | 33 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle IEC | 800 V |
| Jmenovité napětí dle UL | 600 V |
| Jmenovitý proud dle IEC | 24 A |
| Jmenovitý proud dle UL | 15 A |
| Jmenovitý průřez dle IEC | 2,5 mm² |
| Jmenovitý průřez dle UL | 12 AWG |
| Max. průřez laněného vodiče dle IEC | 2,5 mm² |
| Max. průřez laněného vodiče dle UL | 12 AWG |
| Max. průřez pevného vodiče dle IEC | 4 mm² |
|---|---|
| Max. průřez pevného vodiče dle UL | 12 AWG |
| Max. průřez vodiče s izolovanou dutinkou dle IEC | 2,5 mm² |
| Min. průřez laněného vodiče dle IEC | 0,12 mm² |
| Min. průřez laněného vodiče dle UL | 26 AWG |
| Min. průřez pevného vodiče dle IEC | 0,12 mm² |
| Min. průřez pevného vodiče dle UL | 26 AWG |
| Min. průřez vodiče s izolovanou dutinkou dle IEC | 0,5 mm² |
| Počet připojení | 2 ks |
| Shoda s normami | CE, cULus, EAC, RoHS |
| Šířka | 5 mm |
| Třída krytí | IP20 |
| Výška | 24,5 mm |
Popis produktu
Pouze jeden vodič do jedné svorky.
UL 94 V0 materiál.

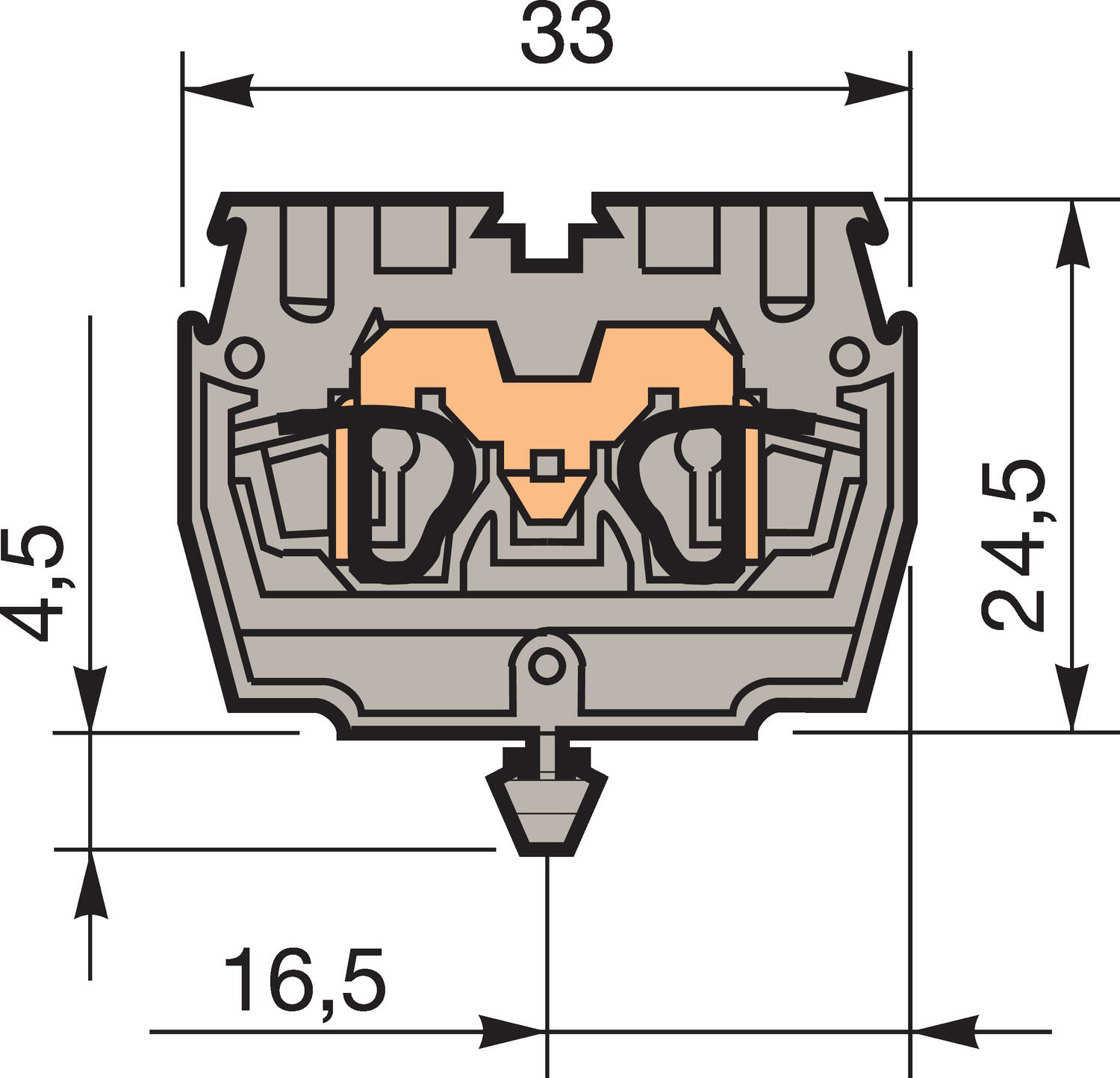

Svorky DH jsou určeny pro spodní montáž s kolíkem.
Šířka 10 mm | Šířka 10 mm |
Miniaturní svorka 2 připojení | Miniaturní svorka 4 připojení |
Technické parametry
|
| IEC | UL | CSA |
Průřez vodiče | - pevný | 0.12 - 4 mm² | 26 - 12 AWG | 26 - 12 AWG |
| - lankový | 0.12 - 2.5 mm² | 26 - 12 AWG | 26 - 12 AWG |
| - izol. koncovka | 0.5 - 2.5 mm² |
|
|
Jmenovité napětí | V st/ss | 800 | 600 | 600 |
Jmenovitý proud | A | 24 | 20 | 25 |
Jmenovitý průřez |
| 2.5 mm² | 14 AWG | 14 AWG |
Délka odizolování | mm | 9.5 mm/.37" | 9.5 mm/.37" | 9.5 mm/.37" |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Pružinová, 2 připojení, s kolíkem | DH2.5/5.2L | 29026114 |
| 100 | |
DH2.5/5.N.2L | 29026316 |
|
| ||
DH2.5/5.2L | 29026215 |
|
| ||
DH2.5/10.4L | 29027116 |
|
| ||
DH2.5/10.N.4L | 29027310 |
|
| ||
DH2.5/10.4L | 29027217 |
|
| ||
Pružinová, 2 připojení, zemnící svorka bez kostření, s kolíkem | DH2.5/5.PI.2L | 29027021 |
|
| |
Pružinová, 4 připojení, zemnící svorka bez kostření, s kolíkem | DH2.5/10.PI.4L | 29028014 |
|
|
Doplňky
Popis | Poznámka | Typ | Obj.č. čísla | E-kód | Balení | |
Krajní stěna | šedá |
| FED1.L | 29130102 |
| 20 |
oranžová |
| FED1.L | 29130203 |
| ||
Krajní stěna | šedá |
| FED2.L | 29131123 |
| |
oranžová |
| FED2.L | 29131224 |
| ||
Zkratovací propojka | 2-pólová | 2 | BJDL5 | 29110223 |
| 50 |
3-pólová | 2 | 29110324 |
| |||
4-pólová | 2 | 29110425 |
| 20 | ||
5-pólová | 2 | 29110526 |
| |||
6-pólová | 2 | 29110627 |
| |||
7-pólová | 2 | 29110720 |
| |||
8-pólová | 2 | 29110801 |
| |||
9-pólová | 2 | 29110902 |
| |||
10-pólová | 2 | 29111026 |
| |||
Zkratovací propojka | 2-pólová | 3 | BJDL10 | 29132226 |
| |
3-pólová | 3 | 29132327 |
| |||
4-pólová | 3 | 29132420 |
| |||
5-pólová | 3 | 29132521 |
| |||
Popisy RC55
FED1.L | FED2.L |
BJDL5 | BJDL10 |
| |
RC55 |
|
(1) Zkratová odolnost pro DR2.5/5.PI. ...L a DS2.5/5.PI. ...L: 300 A/1 s.
(2) Pouze pro D2.5/5... .2L.
(3) Pouze pro D2.5/10... .4L.
