ENTRELEC

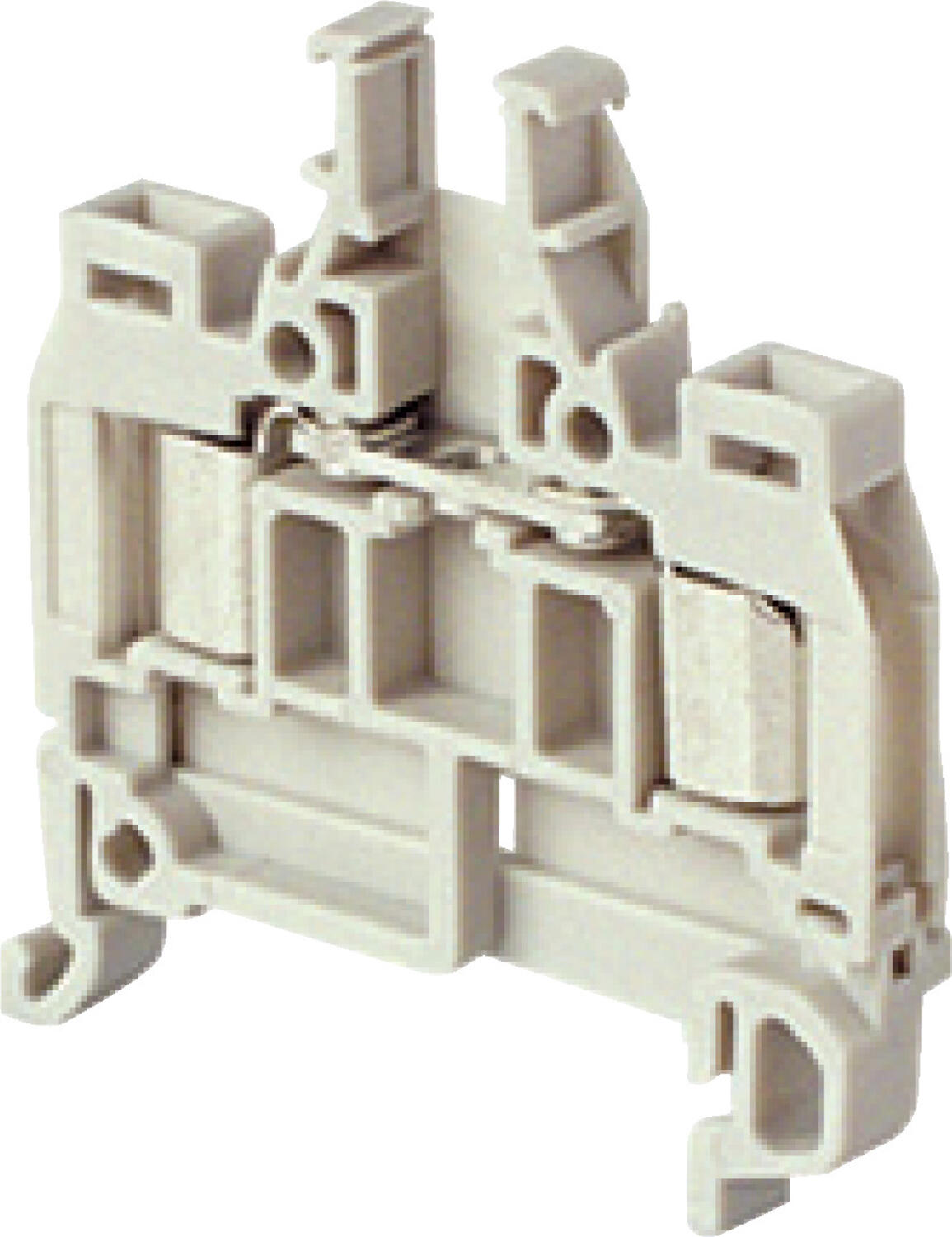

Řadová svorka propojovací D1/5
Standardní svorka |
Zemnící svorka |
ADO-pro průřez vodiče 0.22 - 1 mm2Pro připojení více vodičů do jedné svorky, musí mít všechny vodiče stejný průřez
Technické parametry
| IEC | UL | CSA |
Průřez vodiče ADO - pevný | 0.2-1 mm² | 24-18 AWG | 24-18 AWG |
Průřez vodiče ADO - lankový | 0.22-1 mm² | 24-18 AWG | 24-18 AWG |
Jmenovité napětí (V st/ss) | 1000 | 600 | 600 |
Jmenovitý proud (A) | 13.5 | 7 | 7 |
Jmenovitý průřez | 1 mm² | 18 AWG | 18 AWG |
Objednací informace
Popis | Barva | Typ | Objednací čísla | E-kód | Balení |
D1/5. ADO 0.22-1.0 mm ADO-ADO šedý | D1/5. ADO | 19956324 | E2925800 | 50 | |
D1.5.N ADO 0.22-1.0 mm ADO-ADO modrý neutral | D1.5.N ADO | 19956526 | E2925801 | ||
D1/5.ADO 0.22-1.0 mm ADO-ADO oranžový | D1/5.ADO | 19956425 |
| ||
D1/5.ADO 0.22-1.0 mm ADO-ADO černý | D1/5.ADO | 19956627 |
| ||
D1/5.ADO 0.22-1.0 mm ADO-ADO zelený | D1/5.ADO | 19957007 |
| ||
D1/5.ADO 0.22-1.0 mm ADO-ADO červený | D1/5.ADO | 19956720 |
| ||
D1/5.P.ADO 0.22-1.0 mm ADO-ADO zemnící s kostřením na lištu | D1/5.P.ADO | 39903122 | E2925825 |
Doplňky
Popis | Poznámky | Typ | Objednací čísla | E-kód | Balení | |
Lišta, neperforovaná 35x7,5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m | |
Lišta, perforovaná, 35x7,5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | ||
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m | |
Koncovka |
| BADL | 39990302 | E2925699 | 50 | |
Krajní stěna, ADO-ADO |
| FEMAD3 | 19934105 | E2925860 | 20 | |
Oddělovač obvodů ADO |
| SCAD5 | 19955120 |
| ||
Testovací zdířka 2 mm | (1) | AL2 | 16304624 |
| 10 | |
Testovací banánek |
| FC2 | 786526 | E2925658 | ||
Zkratovací propojka | 2-pólová | (1) | BJM5 | 17627301 |
| |
3-pólová | (1) | 17627402 |
| |||
4-pólová | (1) | 17627503 |
| |||
5-pólová | (1) | 17627604 |
| |||
10-pólová | (1) | 17627705 |
| |||
Zkratovací pásek 20-pólový, (bez šroubů) | (1) | BJS5 | 17765206 |
| ||
Šroub pro BJS5 |
| EV5 | 16862916 |
| 100 | |
Zkratovací propojka (vylamovací), 10-pólová |
| BJA5 | 20502126 | E2925725 | 10 | |
Stínící propojka |
| CBM5 | 17874514 |
| ||
Stínící propojka, 8 mm |
| CBM8 | 17874615 |
| ||
Ruční nástroj, ADO |
| OUMAD | 17946606 | E1647040 | 1 | |
Ruční automatický nástroj, ADO |
| OUPAD | 17894404 | E1647041 | ||
Kit výměnné hlavy, ADO |
| OUTA | 20528403 | E2925799 | ||
Popisy RC610
Poznámka:
(1) Pro tyto doplňky je nezbytný oddělovač obvodů SCAD a jmenovité napětí 500V (IEC).
| |
BADL | FEMAD3 |
SCAD5 | AL2 |
| |
FC2 |
|
BJM5 | BJS5 |
CBM | OUMAD |
BJA5 | OUPAD |
|
|
RC510 |
|
- 1 mm² / 13,5 A
- 5 mm široký
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Hloubka | 45 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovitý proud dle CSA | 7 A |
| Jmenovitý proud dle IEC | 13,5 A |
| Jmenovitý průřez dle CSA | 18 AWG |
| Jmenovitý průřez dle IEC | 1 mm² |
| Materiál | Polyamid |
| Max. průřez laněného vodiče ADO svorky dle IEC | 1 mm² |
|---|---|
| Max. průřez pevného vodiče ADO svorky dle IEC | 1 mm² |
| Min. průřez laněného vodiče ADO svorky dle IEC | 0,22 mm² |
| Min. průřez pevného vodiče ADO svorky dle IEC | 0,2 mm² |
| Počet připojení | 2 ks |
| Shoda s normami | CE, CSA US, Gost R, RoHS |
| Šířka | 5 mm |
| Třída krytí | IP20 |

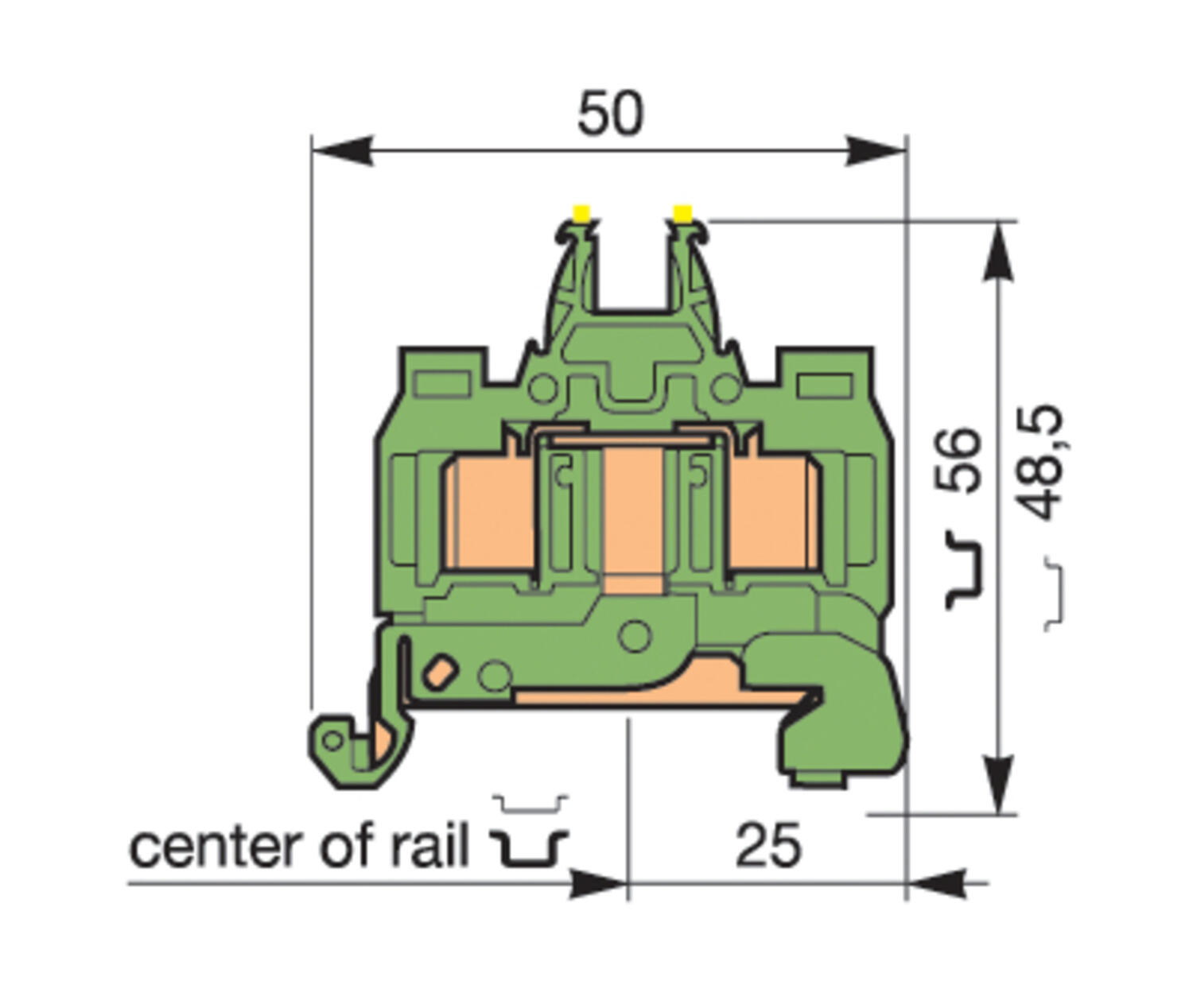

| Výška | 48,5 mm |
Popis produktu
Standardní svorka |
Zemnící svorka |
ADO-pro průřez vodiče 0.22 - 1 mm2Pro připojení více vodičů do jedné svorky, musí mít všechny vodiče stejný průřez
Technické parametry
| IEC | UL | CSA |
Průřez vodiče ADO - pevný | 0.2-1 mm² | 24-18 AWG | 24-18 AWG |
Průřez vodiče ADO - lankový | 0.22-1 mm² | 24-18 AWG | 24-18 AWG |
Jmenovité napětí (V st/ss) | 1000 | 600 | 600 |
Jmenovitý proud (A) | 13.5 | 7 | 7 |
Jmenovitý průřez | 1 mm² | 18 AWG | 18 AWG |
Objednací informace
Popis | Barva | Typ | Objednací čísla | E-kód | Balení |
D1/5. ADO 0.22-1.0 mm ADO-ADO šedý | D1/5. ADO | 19956324 | E2925800 | 50 | |
D1.5.N ADO 0.22-1.0 mm ADO-ADO modrý neutral | D1.5.N ADO | 19956526 | E2925801 | ||
D1/5.ADO 0.22-1.0 mm ADO-ADO oranžový | D1/5.ADO | 19956425 |
| ||
D1/5.ADO 0.22-1.0 mm ADO-ADO černý | D1/5.ADO | 19956627 |
| ||
D1/5.ADO 0.22-1.0 mm ADO-ADO zelený | D1/5.ADO | 19957007 |
| ||
D1/5.ADO 0.22-1.0 mm ADO-ADO červený | D1/5.ADO | 19956720 |
| ||
D1/5.P.ADO 0.22-1.0 mm ADO-ADO zemnící s kostřením na lištu | D1/5.P.ADO | 39903122 | E2925825 |
Doplňky
Popis | Poznámky | Typ | Objednací čísla | E-kód | Balení | |
Lišta, neperforovaná 35x7,5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m | |
Lišta, perforovaná, 35x7,5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | ||
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m | |
Koncovka |
| BADL | 39990302 | E2925699 | 50 | |
Krajní stěna, ADO-ADO |
| FEMAD3 | 19934105 | E2925860 | 20 | |
Oddělovač obvodů ADO |
| SCAD5 | 19955120 |
| ||
Testovací zdířka 2 mm | (1) | AL2 | 16304624 |
| 10 | |
Testovací banánek |
| FC2 | 786526 | E2925658 | ||
Zkratovací propojka | 2-pólová | (1) | BJM5 | 17627301 |
| |
3-pólová | (1) | 17627402 |
| |||
4-pólová | (1) | 17627503 |
| |||
5-pólová | (1) | 17627604 |
| |||
10-pólová | (1) | 17627705 |
| |||
Zkratovací pásek 20-pólový, (bez šroubů) | (1) | BJS5 | 17765206 |
| ||
Šroub pro BJS5 |
| EV5 | 16862916 |
| 100 | |
Zkratovací propojka (vylamovací), 10-pólová |
| BJA5 | 20502126 | E2925725 | 10 | |
Stínící propojka |
| CBM5 | 17874514 |
| ||
Stínící propojka, 8 mm |
| CBM8 | 17874615 |
| ||
Ruční nástroj, ADO |
| OUMAD | 17946606 | E1647040 | 1 | |
Ruční automatický nástroj, ADO |
| OUPAD | 17894404 | E1647041 | ||
Kit výměnné hlavy, ADO |
| OUTA | 20528403 | E2925799 | ||
Popisy RC610
Poznámka:
(1) Pro tyto doplňky je nezbytný oddělovač obvodů SCAD a jmenovité napětí 500V (IEC).
| |
BADL | FEMAD3 |
SCAD5 | AL2 |
| |
FC2 |
|
BJM5 | BJS5 |
CBM | OUMAD |
BJA5 | OUPAD |
|
|
RC510 |
|
