ENTRELEC
ADO odpojovací svorka ADO-šroub D2.5/5.SN.
Šířka 5 mm |
ADO-pro průřez vodiče 0.22 - 1 mm².
Šroubová svorka - pro průřez vodiče 0.2 - 4 mm².
Pro připojení více vodičů do jedné svorky, musí mít všechny vodiče stejný průřez..
Technické parametry
| IEC | UL | CSA |
Průřez vodiče Šroub - pevný | 0.2-2.5 mm² | 24-12 AWG | 24-12 AWG |
Průřez vodiče Šroub - lankový | 0.22-2.5 mm² | 24-12 AWG | 24-12 AWG |
Průřez vodiče ADO - pevný | 0.22-1 mm² | 22-16 AWG | 22-16 AWG |
Průřez vodiče ADO - lankový | 0.22-1 mm² | 22-16 AWG | 22-16 AWG |
Jmenovité napětí (V st/ss) | 320 | 300 | 300 |
Jmenovitý proud (A) | 10 |
|
|
Jmenovitý průřez | 1.5 mm² | 12/16 AWG | 12/16 AWG |
Délka odizolování (mm) | 9.5 | ||
Doporučené utažení | 0.5-0.8 | ||
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
0.22-1.0 mm² ADO-Šroub, odpojovač | D2.5/5.SN.ADO | 39922602 | E2925840 | 50 | |
0.22-1.0 mm² ADO-Šroub, odpojovač | D2.5/5.SN.ADO | 39922703 |
|
Doplňky
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení |
Lišta, neperforovaná 35x7,5x1 (2 m) |
| TS35 | TS35 | E2929954 | 40 m |
Lišta, perforovaná, 35x7,5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | |
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 20 m |
Koncovka |
| BADL | 39990302 | E2925699 | 50 |
Krajní stěna, SN-ADO-šroub |
| FEDAD4 | 19935200 | E2925864 | 20 |
Testovací banánek |
| FC2 | 786526 | E2925658 | 10 |
Zkratovací hřeben 10-pólový |
| PC5 | 11354412 | E2925677 | |
Izolační koncovka pro hřeben |
| EIP | 11355024 | E2925676 | |
Ruční nástroj, ADO |
| OUMAD | 17946606 | E1647040 | 1 |
Ruční automatický nástroj, ADO |
| OUPAD | 17894404 | E1647041 | |
Kit výměnné hlavy, ADO |
| OUTA | 20528403 | E2925799 | |
Nástroj na vyjmutí vodiče |
| EXAD2 | 20572100 |
|
Popisy RC510
| |
BADL | FEDAD4 |
| |
FC2 | PC5, EIP |
CBD1 | OUMAD |
| |
OUPAD, OUTA | RC510 |
- Strana ADO 1 mm² / Strana šroubu 4 mm²
- 5 mm široký
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 9,5 mm |
| Doporučený plochý šroubovák | 3,5 Ø mm |

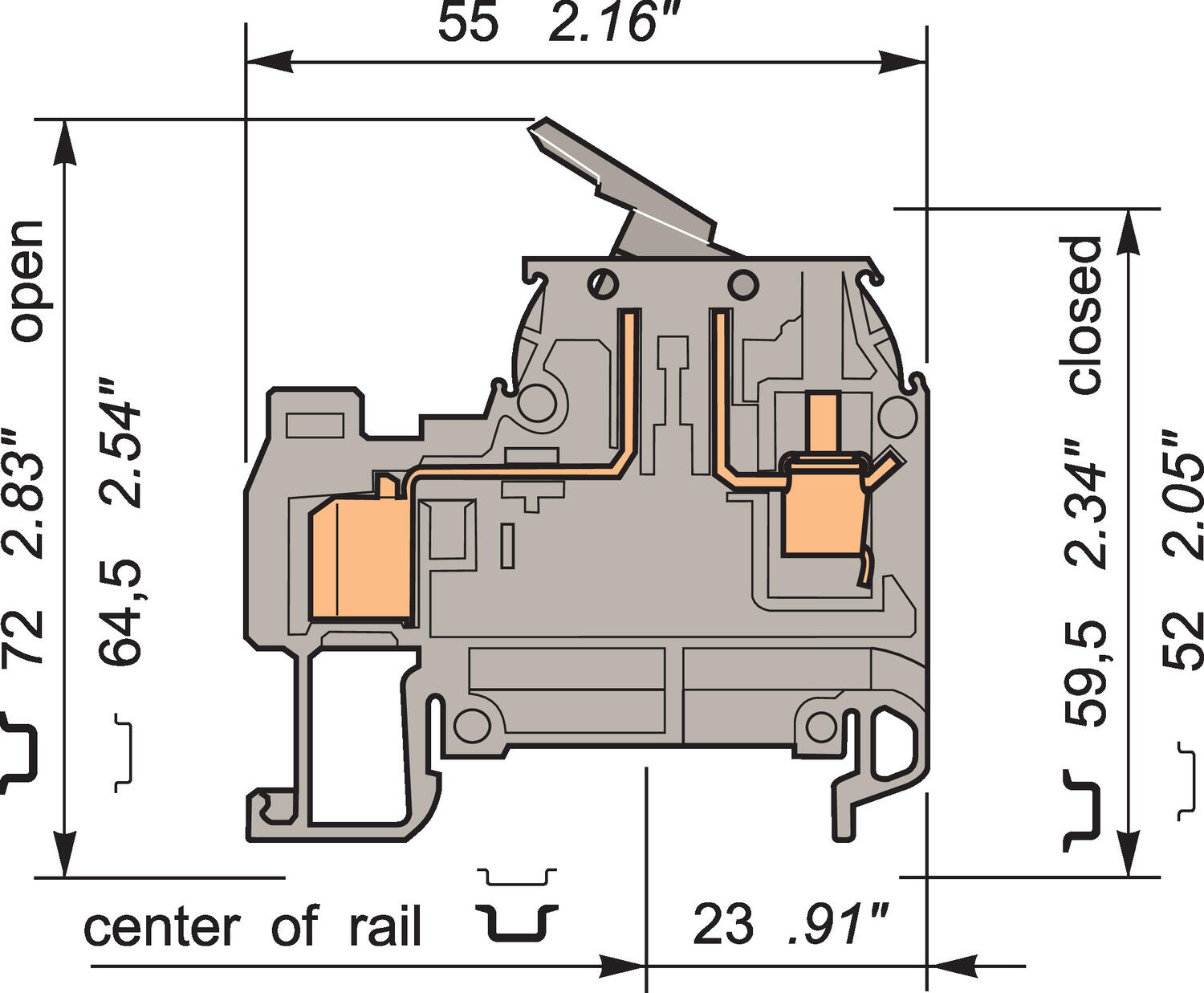

| Hloubka | 55 mm |
| Impulzní výdržné napětí | 4000 V |
| Jmenovité napětí dle IEC | 320 V |
| Jmenovitý proud dle IEC | 10 A |
| Jmenovitý průřez dle IEC | 1 mm² |
| Materiál | Polyamid |
| Max. průřez laněného vodiče ADO svorky dle IEC | 1 mm² |
| Max. průřez laněného vodiče dle IEC | 2,5 mm² |
| Max. průřez pevného vodiče ADO svorky dle IEC | 1 mm² |
| Max. průřez pevného vodiče dle IEC | 4 mm² |
|---|---|
| Max. utahovací moment | 0,6 |
| Min. průřez laněného vodiče ADO svorky dle IEC | 0,22 mm² |
| Min. průřez laněného vodiče dle IEC | 0,22 mm² |
| Min. průřez pevného vodiče ADO svorky dle IEC | 0,2 mm² |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. utahovací moment | 0,4 |
| Počet připojení | 2 ks |
| Shoda s normami | CE, Gost R, RoHS |
| Šířka | 5 mm |
| Třída krytí | IP20 |
| Výška | 64,5 mm |
Popis produktu
Šířka 5 mm |
ADO-pro průřez vodiče 0.22 - 1 mm².
Šroubová svorka - pro průřez vodiče 0.2 - 4 mm².
Pro připojení více vodičů do jedné svorky, musí mít všechny vodiče stejný průřez..
Technické parametry
| IEC | UL | CSA |
Průřez vodiče Šroub - pevný | 0.2-2.5 mm² | 24-12 AWG | 24-12 AWG |
Průřez vodiče Šroub - lankový | 0.22-2.5 mm² | 24-12 AWG | 24-12 AWG |
Průřez vodiče ADO - pevný | 0.22-1 mm² | 22-16 AWG | 22-16 AWG |
Průřez vodiče ADO - lankový | 0.22-1 mm² | 22-16 AWG | 22-16 AWG |
Jmenovité napětí (V st/ss) | 320 | 300 | 300 |
Jmenovitý proud (A) | 10 |
|
|
Jmenovitý průřez | 1.5 mm² | 12/16 AWG | 12/16 AWG |
Délka odizolování (mm) | 9.5 | ||
Doporučené utažení | 0.5-0.8 | ||
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
0.22-1.0 mm² ADO-Šroub, odpojovač | D2.5/5.SN.ADO | 39922602 | E2925840 | 50 | |
0.22-1.0 mm² ADO-Šroub, odpojovač | D2.5/5.SN.ADO | 39922703 |
|
Doplňky
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení |
Lišta, neperforovaná 35x7,5x1 (2 m) |
| TS35 | TS35 | E2929954 | 40 m |
Lišta, perforovaná, 35x7,5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | |
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 20 m |
Koncovka |
| BADL | 39990302 | E2925699 | 50 |
Krajní stěna, SN-ADO-šroub |
| FEDAD4 | 19935200 | E2925864 | 20 |
Testovací banánek |
| FC2 | 786526 | E2925658 | 10 |
Zkratovací hřeben 10-pólový |
| PC5 | 11354412 | E2925677 | |
Izolační koncovka pro hřeben |
| EIP | 11355024 | E2925676 | |
Ruční nástroj, ADO |
| OUMAD | 17946606 | E1647040 | 1 |
Ruční automatický nástroj, ADO |
| OUPAD | 17894404 | E1647041 | |
Kit výměnné hlavy, ADO |
| OUTA | 20528403 | E2925799 | |
Nástroj na vyjmutí vodiče |
| EXAD2 | 20572100 |
|
Popisy RC510
| |
BADL | FEDAD4 |
| |
FC2 | PC5, EIP |
CBD1 | OUMAD |
| |
OUPAD, OUTA | RC510 |
