ENTRELEC

ADO miniaturní svorka ADO-šroub DS4/6

270724_536.tif

Šířka 6 mm
TS35

ADO-pro průřez vodiče 0.34 - 1.5 mm²

270725_536.tif

Šířka 8 mm
TS35

ADO-pro průřez vodiče 1 - 2.5 mm²

Možnost připojení dvou vodičů do stejné svorky

* Otvory: 8 mm svorkovnice

Technické parametry

	IEC NFC	UL VDE	CSA
Průřez vodičeDS4/6...
Průřez vodiče Šroub - pevný	0.2-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče Šroub - lankový	0.22-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče ADO - pevný	0.28-1.5 mm²	22-16 AWG	22-16 AWG
Průřez vodiče ADO - lankový	0.34-1.5 mm²	22-16 AWG	22-16 AWG
Jmenovité napětí (V)	800	600	600
Jmenovitý proud (A)	17.5	18	18
Jmenovitý průřez	1.5 mm²	16 AWG	16 AWG
Délka odizolování (mm)	9.5 mm/.37"
Doporučené utažení (Nm)	0.5-0.8 Nm/4.4-7.1 Ib.in

Průřez vodičeDS4/8...
Průřez vodiče Šroub - pevný	0.2-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče Šroub - lankový	0.22-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče ADO - pevný	1-2.5 mm²	16-14 AWG	16-14 AWG
Průřez vodiče ADO - lankový	1-2.5 mm²	16-14 AWG	16-14 AWG
Jmenovité napětí (V)	1000	600	600
Jmenovitý proud (A)	24	25	25
Jmenovitý průřez	2.5 mm²	16 AWG	16 AWG
Délka odizolování (mm)	9.5 mm/.37"
Doporučené utažení (Nm)	0.5-0.8 Nm/4.4-7.1 Ib.in

Objednací informace

Popis		Barva	Typ	Obj.č.	E-kód	Balení
Mini ADO-Šroub, na DIN lištu TS35	šedá		DS4/6.ADO	29948907		100
	modrá		DS4/6.N.ADO	29949121
	oranžová		DS4/6.ADO	29949004
Mini ADO-Šroub, na DIN lištu TS35, koncovka			DSE4/6.ADO	29955601
Mini ADO-Šroub, zemnící svorka bez ukostření na lištu TS35			DS4/6.PI.ADO	29949222
Mini ADO-Šroub, na DIN lištu TS35	šedá		DS4/8.ADO	29949323
	modrá		DS4/8.N.ADO	29949525
	oranžová		DS4/8.ADO	29949424
DMini ADO-Šroub, na DIN lištu TS35, koncovka			DSE4/8.ADO	29955702
Mini ADO-Šroub,zemnící svorka s ukostřením na lištu TS35			DS4/8.P.ADO	19952710
Mini ADO-Šroub zemnící svorka bez ukostření na lištuTS35			DS4/8.PI.ADO	29949626

Doplňky

Popis		Poznámka	Typ	Obj.č.	E-kód	Balení
Lišta, neperforovaná 35x7.5x1 (2 m)			TS35	TS35	E2929954	40 m
Lišta, perforovaná, 35x7.5x1 (2 m)			TS35F	TS35/F5	E2929953	40 m
Lišta, vysoká neperforovaná 35x15x1.5 (2 m)			TS35C	TS35/C	E2929956	20 m
Koncovka			BADL	39990302	E2925699	50
Krajní stěna, Mini ADO			FEAD1	19942116		20
Krajní stěna, Mini ADO	oranžová		FEAD1	19942217
Oddělovač obvodů Mini ADO			FEAD5	19943312
Oddělovač obvodů Mini ADO	oranžová		FEAD5	19943413
Testovací zdířka, žlutá (pro svorky s roztečí 6mm)			DCJ	17305903	E2925661
Testovací banánek			FC2	00786526	E2925658
Zkratovací hřeben	2-pólový		PC6	11354614
	3-pólový			11353605
	4-pólový			11353706
	10-pólový			11354826	E2925678
Izolační koncovka pro hřeben			EIP	11355024	E2925676	10
Zkratovací hřeben, 10-pólový			PC81	17352311
Propojka IDC			AD2.5	11420520	E2925672
Ruční nástroj, ADO			OUMAD	17946606	E1647040	1
Pneumatický nástroj, ADO			OUPAD	17894404	E1647041
Kit výměnné hlavy, ADO			OUTA	20528403	E2925799

Popisy RC65/RCAL85


BADL	FEAD1

FEAD5	DCJ

FC2	PC/EIP

AD2.5	OUMAD

OUPAD	RC65/RCAL85

Strana ADO 1,5 a 2,5 mm² / Strana šroubu 4 mm²
Šířka 6 a 8 mm

Vybraná varianta

Uložit jako pdf

Příslušenství a související produkty

Vybraná varianta

Specifikace

Balení	100 ks
Barva	Šedá
Délka odizolování	9,5 mm
Doporučený plochý šroubovák	4 Ø mm
Hloubka	42,3 mm
Jmenovité napětí dle IEC	800 V
Jmenovité napětí dle UL	600 V
Jmenovitý proud dle CSA	16 A
Jmenovitý proud dle IEC	17,5 A
Jmenovitý proud dle UL	20 A
Jmenovitý průřez dle CSA	16 AWG
Jmenovitý průřez dle IEC	1,5 mm²
Jmenovitý průřez dle UL	16 AWG
Materiál	Polyamid
Max. průřez laněného vodiče ADO svorky dle IEC	1,5 mm²

Max. průřez laněného vodiče dle IEC	4 mm²
Max. průřez pevného vodiče ADO svorky dle IEC	1,5 mm²
Max. průřez pevného vodiče dle IEC	4 mm²
Max. utahovací moment	0,8 Nm
Min. průřez laněného vodiče ADO svorky dle IEC	0,34 mm²
Min. průřez laněného vodiče dle IEC	0,22 mm²
Min. průřez pevného vodiče ADO svorky dle IEC	0,34 mm²
Min. průřez pevného vodiče dle IEC	0,2 mm²
Min. utahovací moment	0,5 Nm
Počet připojení	2 ks
Shoda s normami	CE, CSA US, Gost R, RoHS, USR CNR
Šířka	6 mm
Třída krytí	IP20
Výška	35,5 mm

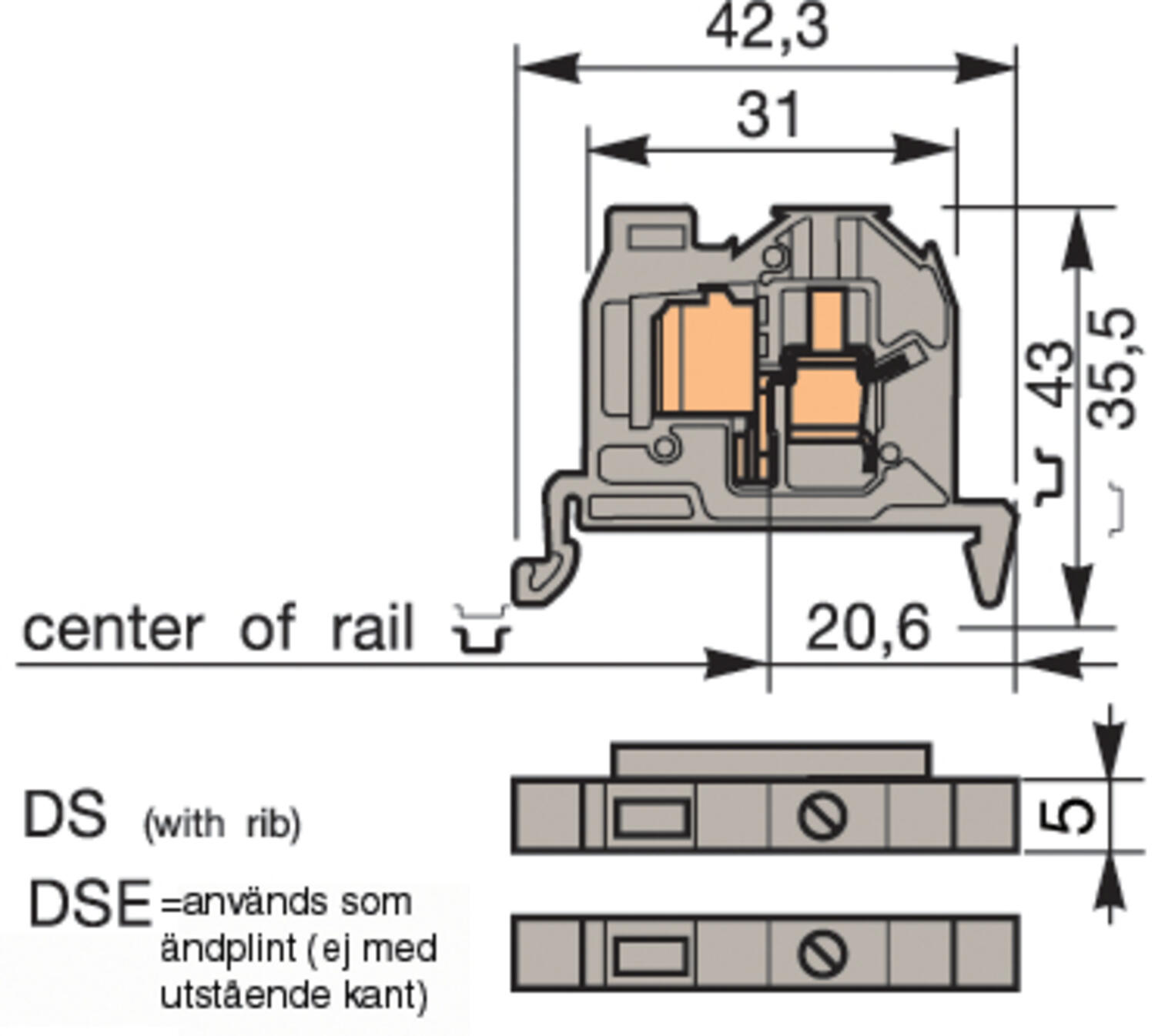

Rozměry a připojení

Popis produktu

270724_536.tif

Šířka 6 mm
TS35

ADO-pro průřez vodiče 0.34 - 1.5 mm²

270725_536.tif

Šířka 8 mm
TS35

ADO-pro průřez vodiče 1 - 2.5 mm²

Možnost připojení dvou vodičů do stejné svorky

* Otvory: 8 mm svorkovnice

Technické parametry

	IEC NFC	UL VDE	CSA
Průřez vodičeDS4/6...
Průřez vodiče Šroub - pevný	0.2-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče Šroub - lankový	0.22-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče ADO - pevný	0.28-1.5 mm²	22-16 AWG	22-16 AWG
Průřez vodiče ADO - lankový	0.34-1.5 mm²	22-16 AWG	22-16 AWG
Jmenovité napětí (V)	800	600	600
Jmenovitý proud (A)	17.5	18	18
Jmenovitý průřez	1.5 mm²	16 AWG	16 AWG
Délka odizolování (mm)	9.5 mm/.37"
Doporučené utažení (Nm)	0.5-0.8 Nm/4.4-7.1 Ib.in

Průřez vodičeDS4/8...
Průřez vodiče Šroub - pevný	0.2-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče Šroub - lankový	0.22-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče ADO - pevný	1-2.5 mm²	16-14 AWG	16-14 AWG
Průřez vodiče ADO - lankový	1-2.5 mm²	16-14 AWG	16-14 AWG
Jmenovité napětí (V)	1000	600	600
Jmenovitý proud (A)	24	25	25
Jmenovitý průřez	2.5 mm²	16 AWG	16 AWG
Délka odizolování (mm)	9.5 mm/.37"
Doporučené utažení (Nm)	0.5-0.8 Nm/4.4-7.1 Ib.in

Objednací informace

Popis		Barva	Typ	Obj.č.	E-kód	Balení
Mini ADO-Šroub, na DIN lištu TS35	šedá		DS4/6.ADO	29948907		100
	modrá		DS4/6.N.ADO	29949121
	oranžová		DS4/6.ADO	29949004
Mini ADO-Šroub, na DIN lištu TS35, koncovka			DSE4/6.ADO	29955601
Mini ADO-Šroub, zemnící svorka bez ukostření na lištu TS35			DS4/6.PI.ADO	29949222
Mini ADO-Šroub, na DIN lištu TS35	šedá		DS4/8.ADO	29949323
	modrá		DS4/8.N.ADO	29949525
	oranžová		DS4/8.ADO	29949424
DMini ADO-Šroub, na DIN lištu TS35, koncovka			DSE4/8.ADO	29955702
Mini ADO-Šroub,zemnící svorka s ukostřením na lištu TS35			DS4/8.P.ADO	19952710
Mini ADO-Šroub zemnící svorka bez ukostření na lištuTS35			DS4/8.PI.ADO	29949626

Doplňky

Popis		Poznámka	Typ	Obj.č.	E-kód	Balení
Lišta, neperforovaná 35x7.5x1 (2 m)			TS35	TS35	E2929954	40 m
Lišta, perforovaná, 35x7.5x1 (2 m)			TS35F	TS35/F5	E2929953	40 m
Lišta, vysoká neperforovaná 35x15x1.5 (2 m)			TS35C	TS35/C	E2929956	20 m
Koncovka			BADL	39990302	E2925699	50
Krajní stěna, Mini ADO			FEAD1	19942116		20
Krajní stěna, Mini ADO	oranžová		FEAD1	19942217
Oddělovač obvodů Mini ADO			FEAD5	19943312
Oddělovač obvodů Mini ADO	oranžová		FEAD5	19943413
Testovací zdířka, žlutá (pro svorky s roztečí 6mm)			DCJ	17305903	E2925661
Testovací banánek			FC2	00786526	E2925658
Zkratovací hřeben	2-pólový		PC6	11354614
	3-pólový			11353605
	4-pólový			11353706
	10-pólový			11354826	E2925678
Izolační koncovka pro hřeben			EIP	11355024	E2925676	10
Zkratovací hřeben, 10-pólový			PC81	17352311
Propojka IDC			AD2.5	11420520	E2925672
Ruční nástroj, ADO			OUMAD	17946606	E1647040	1
Pneumatický nástroj, ADO			OUPAD	17894404	E1647041
Kit výměnné hlavy, ADO			OUTA	20528403	E2925799

Popisy RC65/RCAL85


BADL	FEAD1

FEAD5	DCJ

FC2	PC/EIP

AD2.5	OUMAD

OUPAD	RC65/RCAL85
