ENTRELEC

ADO miniaturní svorka ADO-šroub DB4/6

Illustration on Miniblock ADO-screw

Šířka 6 mm
Spodní montáž

ADO-pro průřez vodiče 0.34 - 1.5 mm²

Illustration on Miniblock ADO-screw

Šířka 8 mm
Spodní montáž pomocí šroubů

ADO-pro průřez vodiče 1 - 2.5 mm²

Možnost připojení dvou vodičů do stejné svorky.

* Otvory: 8 mm svorkovnice

Technické parametry

	IEC NFC	UL VDE	CSA
Průřez vodičeDB4/6...
Průřez vodiče Šroub - pevný	0.2-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče Šroub - lankový	0.22-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče ADO - pevný	0.28-1.5 mm²	22-16 AWG	22-16 AWG
Průřez vodiče ADO - lankový	0.34-1.5 mm²	22-16 AWG	22-16 AWG
Jmenovité napětí, V	800	600	600
Jmenovitý proud, A	17.5	18	18
Jmenovitý průřez	1.5 mm²	16 AWG	16 AWG
Délka odizolování	9.5 mm/.37"
Doporučené utažení (Nm)	0.5-0.8 Nm/4.4-7.1 Ib.in

Průřez vodičeDB4/8...
Průřez vodiče Šroub - pevný	0.2-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče Šroub - lankový	0.22-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče ADO - pevný	1-2.5 mm²	16-14 AWG	16-14 AWG
Průřez vodiče ADO - lankový	1-2.5 mm²	16-14 AWG	16-14 AWG
Jmenovité napětí (V)	800	600	600
Jmenovitý proud (A)	24	25	25
Jmenovitý průřez	2.5 mm²	16 AWG	16 AWG
Délka odizolování	9.5 mm/.37"
Doporučené utažení (Nm)	0.5-0.8 Nm/4.4-7.1 Ib.in

Objednací informace

Popis		Barva	Typ	Obj.č.	E-kód	Balení
Mini ADO-Šroub, spodní montáž	šedá		DB4/6.ADO	29950507		100
	modrá		DB4/6.N.ADO	29950701
	oranžová		DB4/6.ADO Mini	29950600
Mini ADO-Šroub, zemnící, spodní montáž			DB4/6.PI.ADO	29950812
Mini ADO-Šroub, spodní montáž	šedá		DB4/8.ADO	29950919
	modrá		DB4/8.N.ADO	29951124
	oranžová		DB4/8.ADO	29951007
Mini ADO-Šroub, zemnící svorka bez ukostření, spodní montáž			DB4/8.PI.ADO	29951225

Doplňky

Popis		Poznámka	Typ	Obj.č.	E-kód	Balení
Krajní stěna (kit), spodní montáž	šedá		FEAD3	19943716		20
Krajní stěna (kit), spodní montáž	oranžová		FEAD3	19943827
Oddělovač obvodů Mini ADO	šedá		FEAD5	19943312
Oddělovač obvodů Mini ADO	oranžová		FEAD5	19943413
Testovací zdířka, žlutá (pro svorky s roztečí 6mm)			DCJ	17305903	E2925661
Testovací banánek			FC2	00786526	E2925658
Zkratovací hřeben	2-pólový		PC6	11354614
	3-pólový			11353605
	4-pólový			11353706
	10-pólový			11354826	E2925678
Izolační koncovka pro hřeben			EIP	11355024	E2925676	10
Zkratovací hřeben, 10-pólový			PC81	17352311
Propojka pro kabel			AD2.5	11420520	E2925672
Ruční nástroj, ADO			OUMAD	17946606	E1647040	1
Pneumatický nástroj, ADO			OUPAD	17894404	E1647041
Kit výměnné hlavy, ADO			OUTA	20528403	E2925799

Popisy RC65/RCAL85


FEAD5	DCJ

FC2	PC/EIP

AD2.5	OUMAD

OUPAD	RC65/RCAL85

FEAD3 krajní stěna (kit)

Strana ADO 1,5 a 2,5 mm² / Strana šroubu 4 mm²
Šířka 6 a 8 mm

Vybraná varianta

Uložit jako pdf

Příslušenství a související produkty

Vybraná varianta

Specifikace

Balení	100 ks
Barva	Šedá
Délka odizolování	9,5 mm
Doporučený plochý šroubovák	4 Ø mm
Hloubka	31 mm
Impulzní výdržné napětí	8000 V
Jmenovité napětí dle IEC	800 V
Jmenovité napětí dle UL	600 V
Jmenovitý proud dle IEC	17,5 A
Jmenovitý proud dle UL	20 A
Jmenovitý průřez dle IEC	1,5 mm²
Jmenovitý průřez dle UL	16 AWG
Materiál	Polyamid
Max. průřez laněného vodiče ADO svorky dle IEC	1,5 mm²
Max. průřez laněného vodiče dle IEC	4 mm²

Max. průřez pevného vodiče ADO svorky dle IEC	1,5 mm²
Max. průřez pevného vodiče dle IEC	4 mm²
Max. utahovací moment	0,8 Nm
Min. průřez laněného vodiče ADO svorky dle IEC	0,34 mm²
Min. průřez laněného vodiče dle IEC	0,22 mm²
Min. průřez pevného vodiče ADO svorky dle IEC	0,34 mm²
Min. průřez pevného vodiče dle IEC	0,2 mm²
Min. utahovací moment	0,5 Nm
Počet připojení	2 ks
Shoda s normami	CE, Gost R, RoHS, USR CNR
Šířka	6 mm
Třída krytí	IP20
Výška	33,5 mm

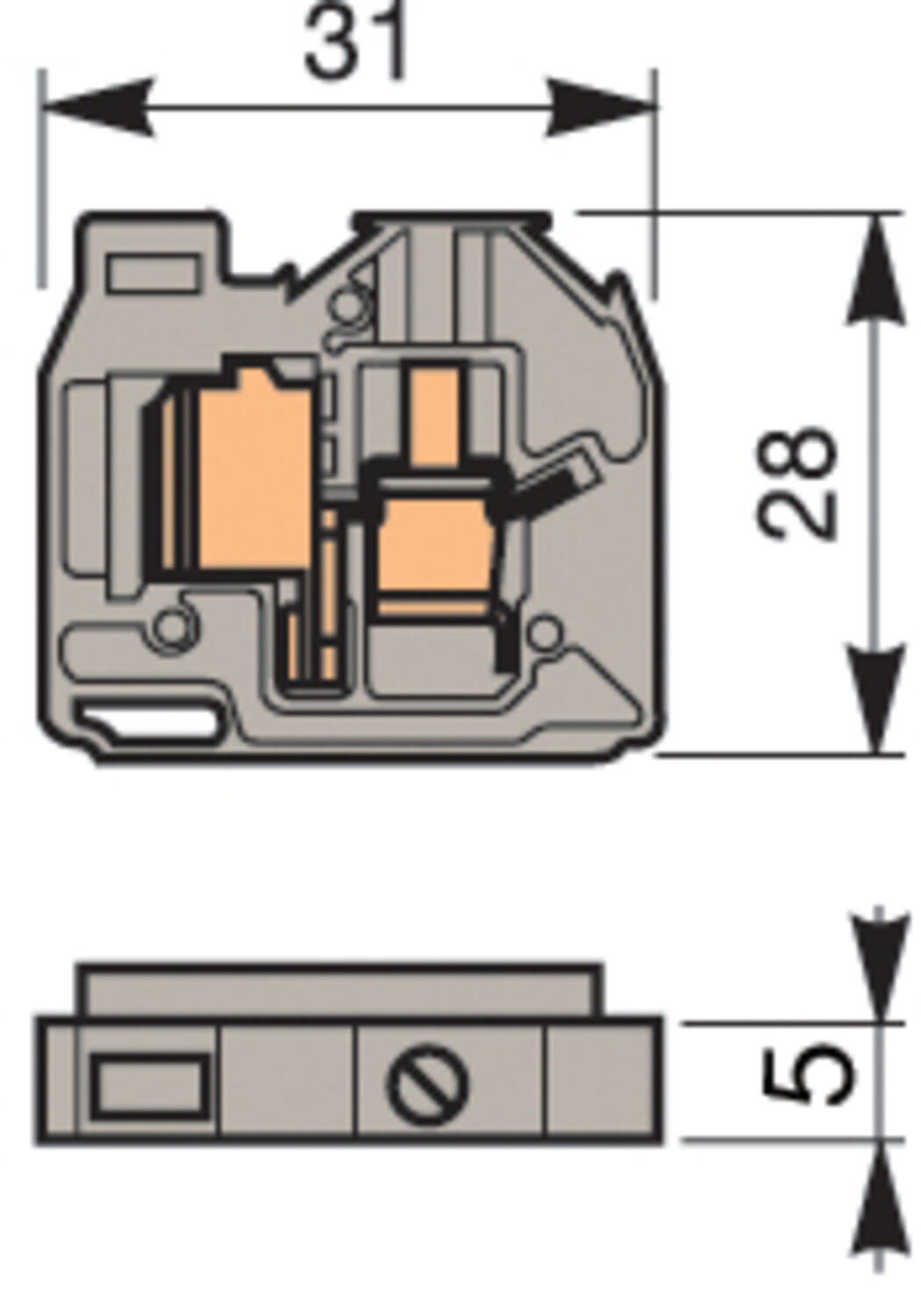

Rozměry a připojení

Popis produktu

Illustration on Miniblock ADO-screw

Šířka 6 mm
Spodní montáž

ADO-pro průřez vodiče 0.34 - 1.5 mm²

Illustration on Miniblock ADO-screw

Šířka 8 mm
Spodní montáž pomocí šroubů

ADO-pro průřez vodiče 1 - 2.5 mm²

Možnost připojení dvou vodičů do stejné svorky.

* Otvory: 8 mm svorkovnice

Technické parametry

	IEC NFC	UL VDE	CSA
Průřez vodičeDB4/6...
Průřez vodiče Šroub - pevný	0.2-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče Šroub - lankový	0.22-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče ADO - pevný	0.28-1.5 mm²	22-16 AWG	22-16 AWG
Průřez vodiče ADO - lankový	0.34-1.5 mm²	22-16 AWG	22-16 AWG
Jmenovité napětí, V	800	600	600
Jmenovitý proud, A	17.5	18	18
Jmenovitý průřez	1.5 mm²	16 AWG	16 AWG
Délka odizolování	9.5 mm/.37"
Doporučené utažení (Nm)	0.5-0.8 Nm/4.4-7.1 Ib.in

Průřez vodičeDB4/8...
Průřez vodiče Šroub - pevný	0.2-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče Šroub - lankový	0.22-4 mm²	22-12 AWG	22-12 AWG
Průřez vodiče ADO - pevný	1-2.5 mm²	16-14 AWG	16-14 AWG
Průřez vodiče ADO - lankový	1-2.5 mm²	16-14 AWG	16-14 AWG
Jmenovité napětí (V)	800	600	600
Jmenovitý proud (A)	24	25	25
Jmenovitý průřez	2.5 mm²	16 AWG	16 AWG
Délka odizolování	9.5 mm/.37"
Doporučené utažení (Nm)	0.5-0.8 Nm/4.4-7.1 Ib.in

Objednací informace

Popis		Barva	Typ	Obj.č.	E-kód	Balení
Mini ADO-Šroub, spodní montáž	šedá		DB4/6.ADO	29950507		100
	modrá		DB4/6.N.ADO	29950701
	oranžová		DB4/6.ADO Mini	29950600
Mini ADO-Šroub, zemnící, spodní montáž			DB4/6.PI.ADO	29950812
Mini ADO-Šroub, spodní montáž	šedá		DB4/8.ADO	29950919
	modrá		DB4/8.N.ADO	29951124
	oranžová		DB4/8.ADO	29951007
Mini ADO-Šroub, zemnící svorka bez ukostření, spodní montáž			DB4/8.PI.ADO	29951225

Doplňky

Popis		Poznámka	Typ	Obj.č.	E-kód	Balení
Krajní stěna (kit), spodní montáž	šedá		FEAD3	19943716		20
Krajní stěna (kit), spodní montáž	oranžová		FEAD3	19943827
Oddělovač obvodů Mini ADO	šedá		FEAD5	19943312
Oddělovač obvodů Mini ADO	oranžová		FEAD5	19943413
Testovací zdířka, žlutá (pro svorky s roztečí 6mm)			DCJ	17305903	E2925661
Testovací banánek			FC2	00786526	E2925658
Zkratovací hřeben	2-pólový		PC6	11354614
	3-pólový			11353605
	4-pólový			11353706
	10-pólový			11354826	E2925678
Izolační koncovka pro hřeben			EIP	11355024	E2925676	10
Zkratovací hřeben, 10-pólový			PC81	17352311
Propojka pro kabel			AD2.5	11420520	E2925672
Ruční nástroj, ADO			OUMAD	17946606	E1647040	1
Pneumatický nástroj, ADO			OUPAD	17894404	E1647041
Kit výměnné hlavy, ADO			OUTA	20528403	E2925799

Popisy RC65/RCAL85


FEAD5	DCJ

FC2	PC/EIP

AD2.5	OUMAD

OUPAD	RC65/RCAL85

FEAD3 krajní stěna (kit)

Příslušenství

INSPO

Produktové zprávy

Chyťte slunce do své sítě

U fotovoltaických aplikací je důležité mít spolehlivé a účinné elektrické komponenty, které odolávají náročným podmínkám prostředí a poskytují optimální výkon. Tři přední společnosti, Mersen, TE Connectivity a SOCOMEC, nabízejí řadu produktů určených speciálně pro fotovoltaické aplikace.

Produktové zprávy

Nová řada elektroměrů Countis P

Socomec uvádí novou řadu elektroměrů COUNTIS P – méně modelů, více flexibility

Produktové zprávy

Bezpečnostní tlačítka nouzového zastavení

BACO je klíčovým hráčem na trhu ovládacích a signalizačních zařízení, vačkových spínačů a odpínačů a je uznávána pro své profesionální znalosti a dodržování bezpečnostních norem.

Produktové zprávy

Seifert Systems Průkopník v oblasti průmyslového chlazení

Již více než půl století je společnost Seifert Systems v čele vývoje inovativních řešení chlazení, která vyhovují různorodým potřebám průmyslu po celém světě.

Produktové zprávy

SEIFERT SYSTEMS KOMPLEXNÍ ŘEŠENÍ PRO KAŽDOU PRŮMYSLOVOU POTŘEBU

Společnost Seifert Systems nabízí různorodou řadu modelových produktů, aby uspokojila různé chladicí potřeby různých průmyslových odvětví.

Produktové zprávy

Protipožární systém série T s nejnovějšími technologiemi

Společnost BlazeCut je výrobcem a specialistou na protipožární systémy, který dodává nejnovější technologie.

Objednací číslo	Balení	Barva	Délka odizolování	Doporučený plochý šroubovák	Hloubka	Impulzní výdržné napětí	Jmenovité napětí dle IEC	Jmenovité napětí dle UL	Jmenovitý proud dle IEC	Jmenovitý proud dle UL	Jmenovitý průřez dle IEC	Jmenovitý průřez dle UL	Materiál	Max. průřez laněného vodiče ADO svorky dle IEC	Max. průřez laněného vodiče dle IEC	Max. průřez pevného vodiče ADO svorky dle IEC	Max. průřez pevného vodiče dle IEC	Max. utahovací moment	Min. průřez laněného vodiče ADO svorky dle IEC	Min. průřez laněného vodiče dle IEC	Min. průřez pevného vodiče ADO svorky dle IEC	Min. průřez pevného vodiče dle IEC	Min. utahovací moment	Počet připojení	Shoda s normami	Šířka	Třída krytí	Výška
DB4/6.ADO zářezová minisvorka šedá Art: 29950507 Zkopírováno	100 ks	Šedá	9,5 mm	4 Ø mm	31 mm	8000 V	800 V	600 V	17,5 A	20 A	1,5 mm²	16 AWG	Polyamid	1,5 mm²	4 mm²	1,5 mm²	4 mm²	0,8 Nm	0,34 mm²	0,22 mm²	0,34 mm²	0,2 mm²	0,5 Nm	2 ks	CE, Gost R, RoHS, USR CNR	6 mm	IP20	33,5 mm
DB4/6.N.ADO zářezová minisvorka šedá Art: 29950701 Zkopírováno	100 ks	Modrá	9,5 mm	4 Ø mm	31 mm	8000 V	800 V	600 V	17,5 A	20 A	1,5 mm²	16 AWG	Polyamid	1,5 mm²	4 mm²	1,5 mm²	4 mm²	0,8 Nm	0,34 mm²	0,22 mm²	0,34 mm²	0,2 mm²	0,5 Nm	2 ks	CE, Gost R, RoHS, USR CNR	6 mm	IP20	33,5 mm
DB4/6.ADO zárezová minisvorka oranžová Art: 29950600 Zkopírováno
DB4/6.PI.ADO Mini uzemňovací, spodní montáž Art: 29950812 Zkopírováno	100 ks	Žlutozelená	9,5 mm	4 Ø mm	31 mm	8000 V	800 V	600 V	17,5 A	20 A	1,5 mm²	16 AWG	Polyamid	1,5 mm²	4 mm²	1,5 mm²	4 mm²	0,8 Nm	0,34 mm²	0,22 mm²	0,34 mm²	0,2 mm²	0,5 Nm	2 ks	CE, Gost R, RoHS, USR CNR	6 mm	IP20	33,5 mm
DB4/8.ADO zářezová minisvorka šedá Art: 29950919 Zkopírováno	100 ks	Šedá	9,5 mm	4 Ø mm	31 mm	8000 V	800 V	600 V	24 A	25 A	2,5 mm²	14 AWG	Polyamid	2,5 mm²	4 mm²	2,5 mm²	4 mm²	0,8 Nm	1 mm²	0,22 mm²	1 mm²	0,2 mm²	0,5 Nm	2 ks	CE, Gost R, RoHS, USR CNR	8 mm	IP20	28 mm
DB4/8.N.ADO zářezová minisvorka šedá Art: 29951124 Zkopírováno	100 ks	Modrá	9,5 mm	4 Ø mm	31 mm	8000 V	800 V	600 V	24 A	25 A	2,5 mm²	14 AWG	Polyamid	2,5 mm²	4 mm²	2,5 mm²	4 mm²	0,8 Nm	1 mm²	0,22 mm²	1 mm²	0,2 mm²	0,5 Nm	2 ks	CE, Gost R, RoHS, USR CNR	8 mm	IP20	28 mm
DB4/8.ADO zárezová minisvorka oranžová Art: 29951007 Zkopírováno
DB4/8.PI.ADO Mini uzemňovací svorka bez ukostření, spodní montáž Art: 29951225 Zkopírováno	100 ks	Žlutozelená	9,5 mm	4 Ø mm	31 mm	8000 V	800 V	600 V	17,5 A	20 A	1,5 mm²	16 AWG	Polyamid	1,5 mm²	4 mm²	1,5 mm²	4 mm²	0,8 Nm	0,34 mm²	0,22 mm²	0,34 mm²	0,2 mm²	0,5 Nm	2 ks	CE, Gost R, RoHS, USR CNR	6 mm	IP20	33,5 mm
