ENTRELEC
Řadové silové svorky M120/35.AF
- 70 mm² / 192 A
- 1 čep M8 + 1 šroubová svorka, Umbrako 6 mm
Vybraná varianta
M120/35.AF svorka silová
Art:
Vybraná varianta
Specifikace
| Balení | 10 ks |
|---|---|
| Barva | Šedá |
| Hloubka | 69 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovitý proud dle IEC | 192 A |
| Jmenovitý průřez dle IEC | 70 mm² |
| Max. utahovací moment | 6 Nm |
|---|---|
| Počet připojení | 2 ks |
| Shoda s normami | CE, CSA, Gost R, RoHS, USR |
| Šířka | 35 mm |
| Výška | 77,5 mm |

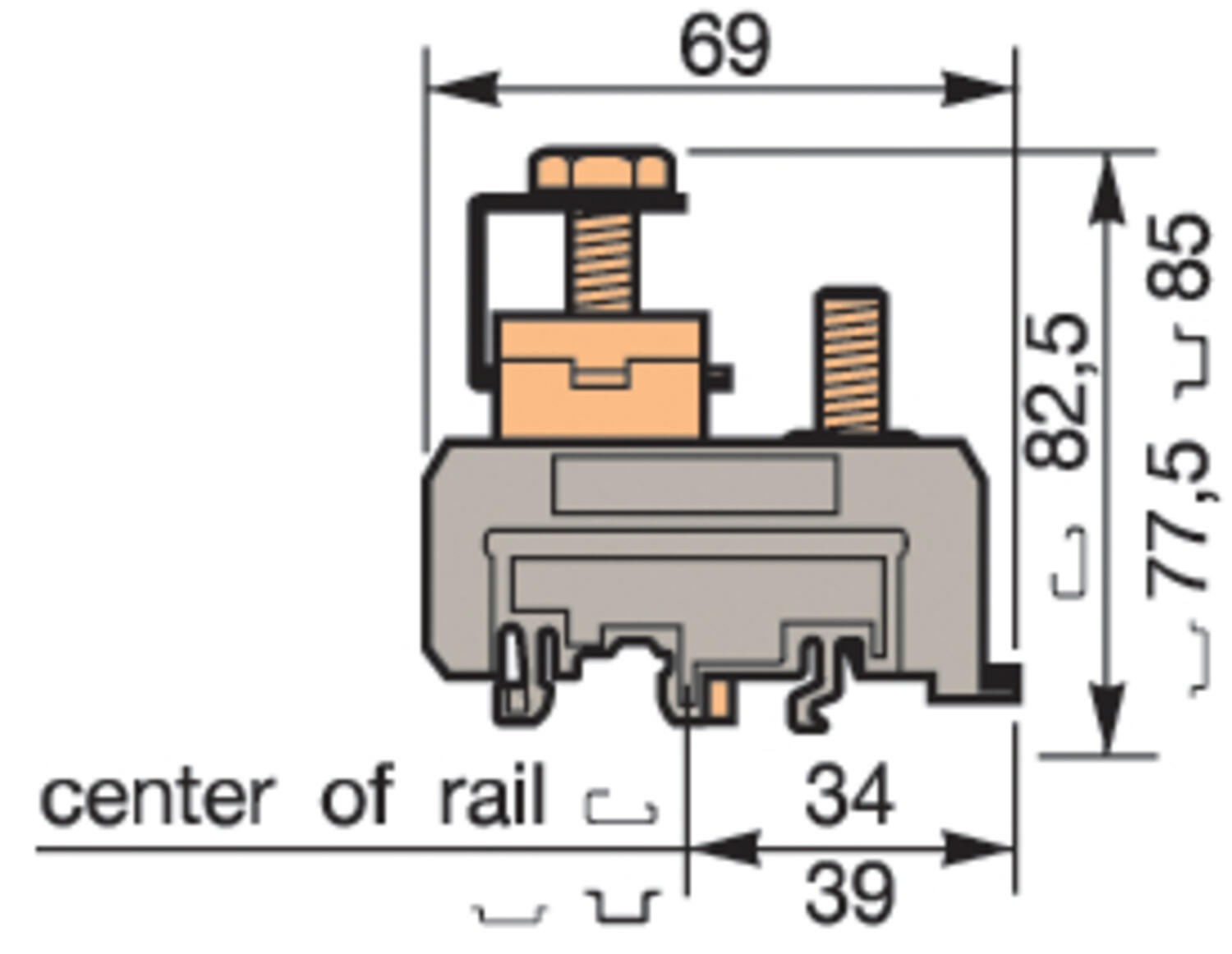

Popis produktu
Silové svorky
TYPE 1
|
|
DIN 1-3 |
Šířka 35 mm |
|
1 matice + 1 svěrka se šroubem |
Montáž na lištu DIN
- s 1 maticí
- s 1 svěrkou se šroubem
Technické parametry
|
| DIN-VDE | UL | CSA |
Průřez vodiče mm²/AWG | přepážka | 6-95 | 14-250 MCM | 000 AWG max. |
Jmenovité napětí ( bez přepážky / s přepážkou ) (V) |
| 1000-1200 | 600 | 600 |
Jmenovitý proud (A) |
| 220 | 255 | 270 |
Jmenovitý průřez |
| 70 mm² | 250 MCM | 000 AWG |
Doporučené utažení |
| 6 Nm/52 Ib.in | 6 Nm/52 Ib.in | 6 Nm/52 Ib.in |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Silová svorka |
| M120/35.AF | 11514514 |
| 10 |
Doplňky
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení |
Dvojitý kabelový držák |
| SFD251 | 16369524 |
| 1 |
G-lišta 32x15x1.5 (2 m) |
| TS32 | TS32 | E2925290 | 10 x 2 m |
Lišta perforovaná, 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | 20 x 2 m |
Lišta neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | |
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10 x 2 m |
Koncovka, vysoká |
| BAEH | 11693404 |
| 50 |
Koncovka, vysoká, kovová patka |
| BADH | 11690027 |
| |
Ochranný kryt pro rozteč svorky 35 mm |
| CPU35 | 11651407 |
| 1 |
Přepážka pro rozteč svorky 35 mm |
| ECP35 | 11369116 | E2925631 | 10 |
Ochranný kryt pro 1 svorku, rozteč svorky 35 mm |
| CPP351 | 16820617 | E2925638 | 5 |
Ochranný kryt pro 2 svorky, rozteč svorky 35 mm |
| CPP352 | 16820516 | E2925637 | |
Ochranný kryt pro 3 svorky, rozteč svorky 35 mm |
| CPP353 | 16341826 | E2925635 |
|
|
CPU | ECP |
|
|
CPP | Dvojitý kabelový držák |
