ENTRELEC
Řadové svorky propojovací M6/8 M6/8.P
- 6 mm² / 41 A
- 8 mm široký
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 12 mm |
| Doporučený plochý šroubovák | 4 Ø mm |

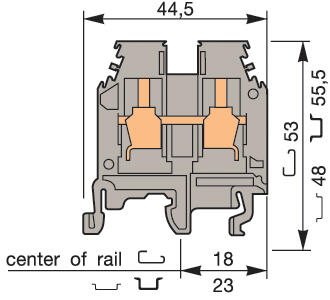

| Hloubka | 44,5 mm |
| Hmotnost | 12,8 g |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovité napětí dle UL | 600 V |
| Jmenovitý proud dle CSA | 50 A |
| Jmenovitý proud dle IEC | 41 A |
| Jmenovitý proud dle UL | 50 A |
| Jmenovitý průřez dle CSA | 8 AWG |
| Jmenovitý průřez dle IEC | 6 mm² |
| Jmenovitý průřez dle UL | 8 AWG |
| Materiál | Polyamid |
|---|---|
| Max. průřez laněného vodiče dle IEC | 6 mm² |
| Max. průřez pevného vodiče dle IEC | 10 mm² |
| Max. průřez pevného vodiče dle UL | 8 AWG |
| Max. utahovací moment | 1 |
| Min. průřez laněného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle UL | 22 AWG |
| Min. utahovací moment | 0,8 |
| Počet připojení | 2 ks |
| Shoda s normami | CE, CSA, Gost R, RoHS, UL |
| Šířka | 8 mm |
| Stupeň znečištění prostředí | 3 |
| Třída krytí | IP20 |
| Výška | 48 mm |
Popis produktu
Standardní svorka
Šroub-šroub
M6/8 | M6/8.P |
Šířka 8 mm | |
Technické parametry
| UL | IEC |
|
Průřez vodiče - pevný | 22-8 AWG | 0-10 mm² |
|
Průřez vodiče - lankový | 22-8 AWG | 0-6 mm² |
|
Jmenovité napětí (V) | 600 | 800 |
|
Jmenovitý proud (A) | 50 | 41 |
|
Jmenovitý průřez | 8 AWG | 6 mm² |
|
Délka odizolování (mm) | 12 |
| |
Doporučené utažení (Nm) | 0.5-0.8 |
| |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |

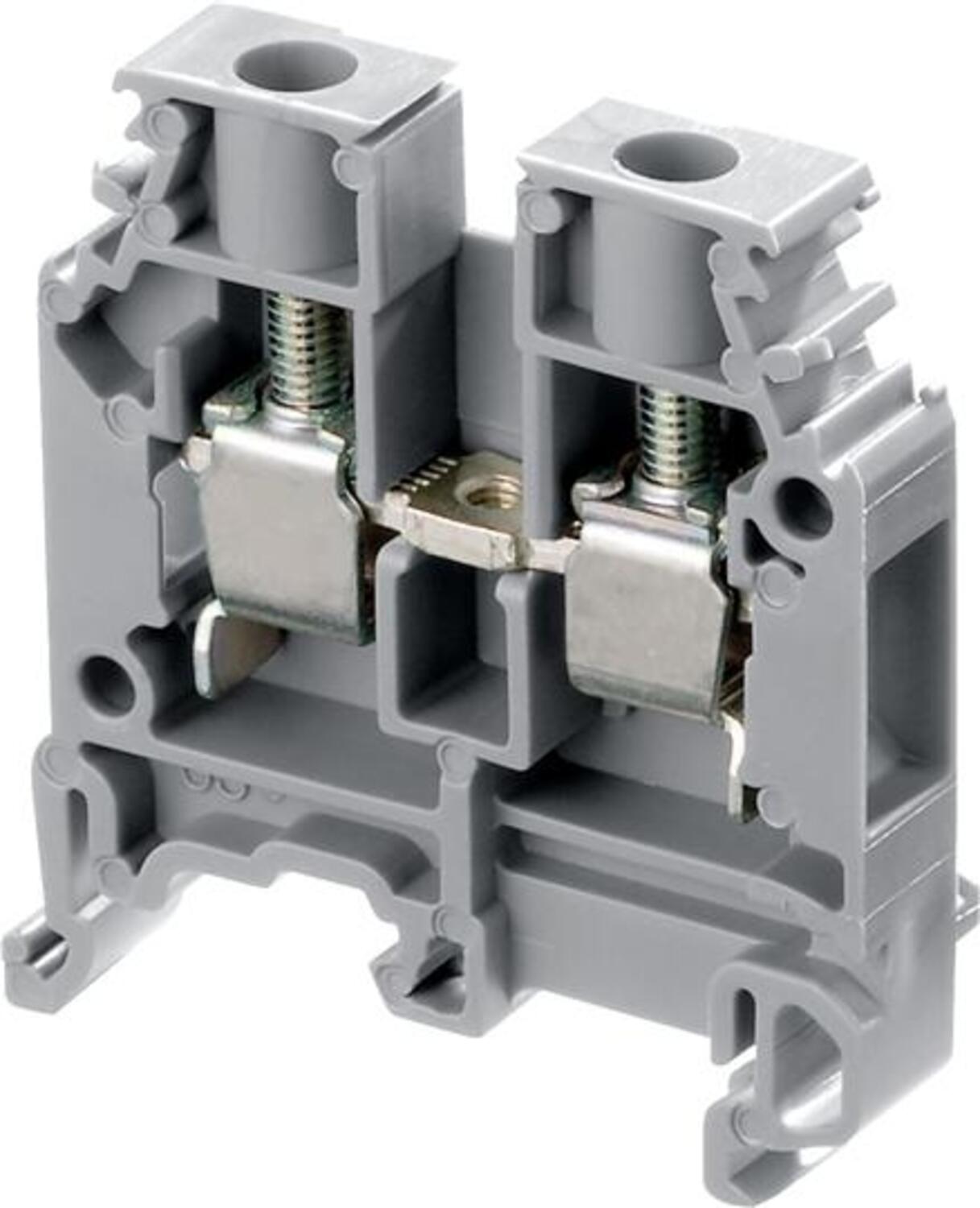

Standardní svorka propojovací 6 mm²/8 mm šířka, šedá |
| M6/8 | 11511811 | E2925510 | 50 |

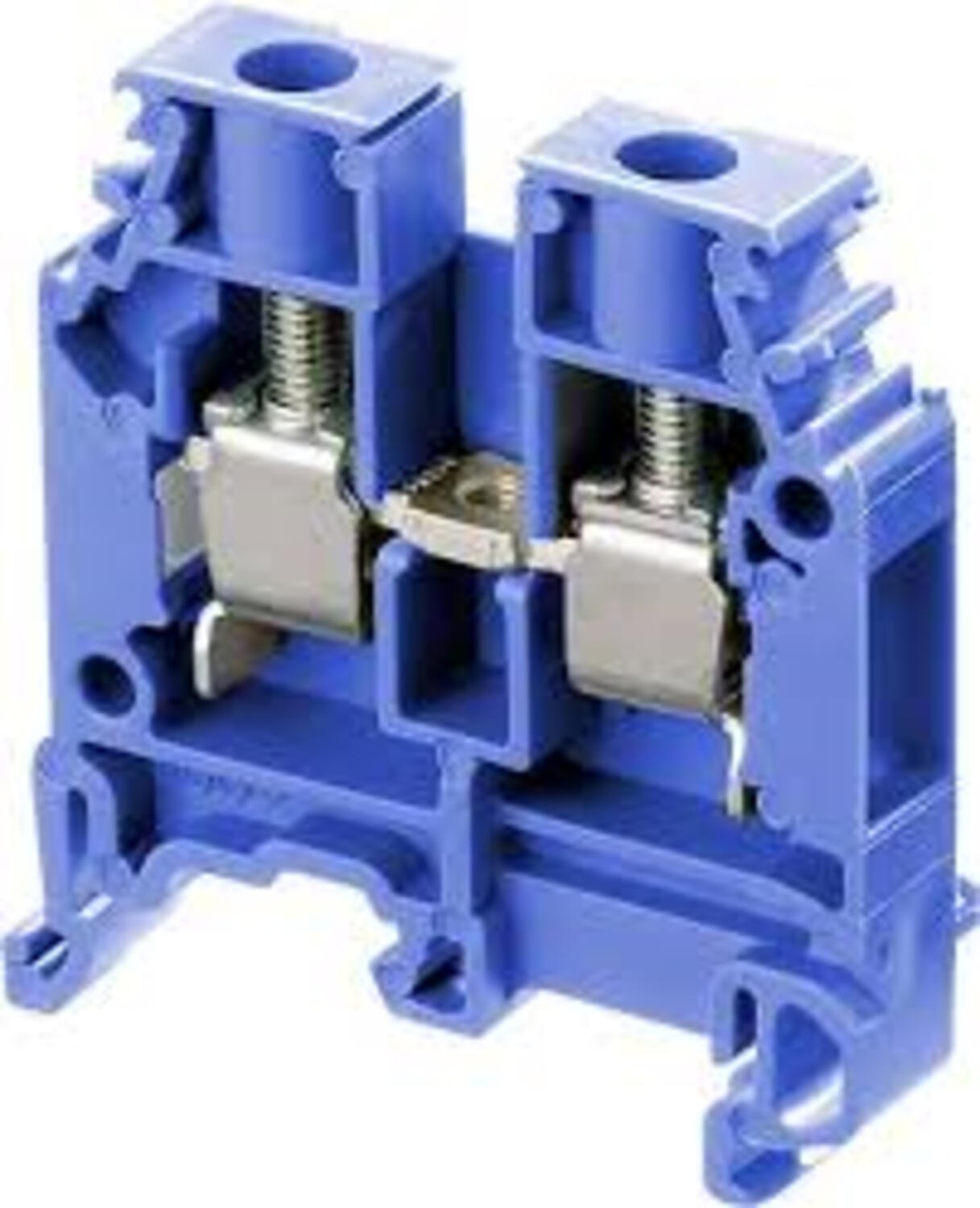

Standardní svorka propojovací 6 mm²/8 mm šířka, modrá |
| M6/8.N | 12511813 | E2925511 | 50 |

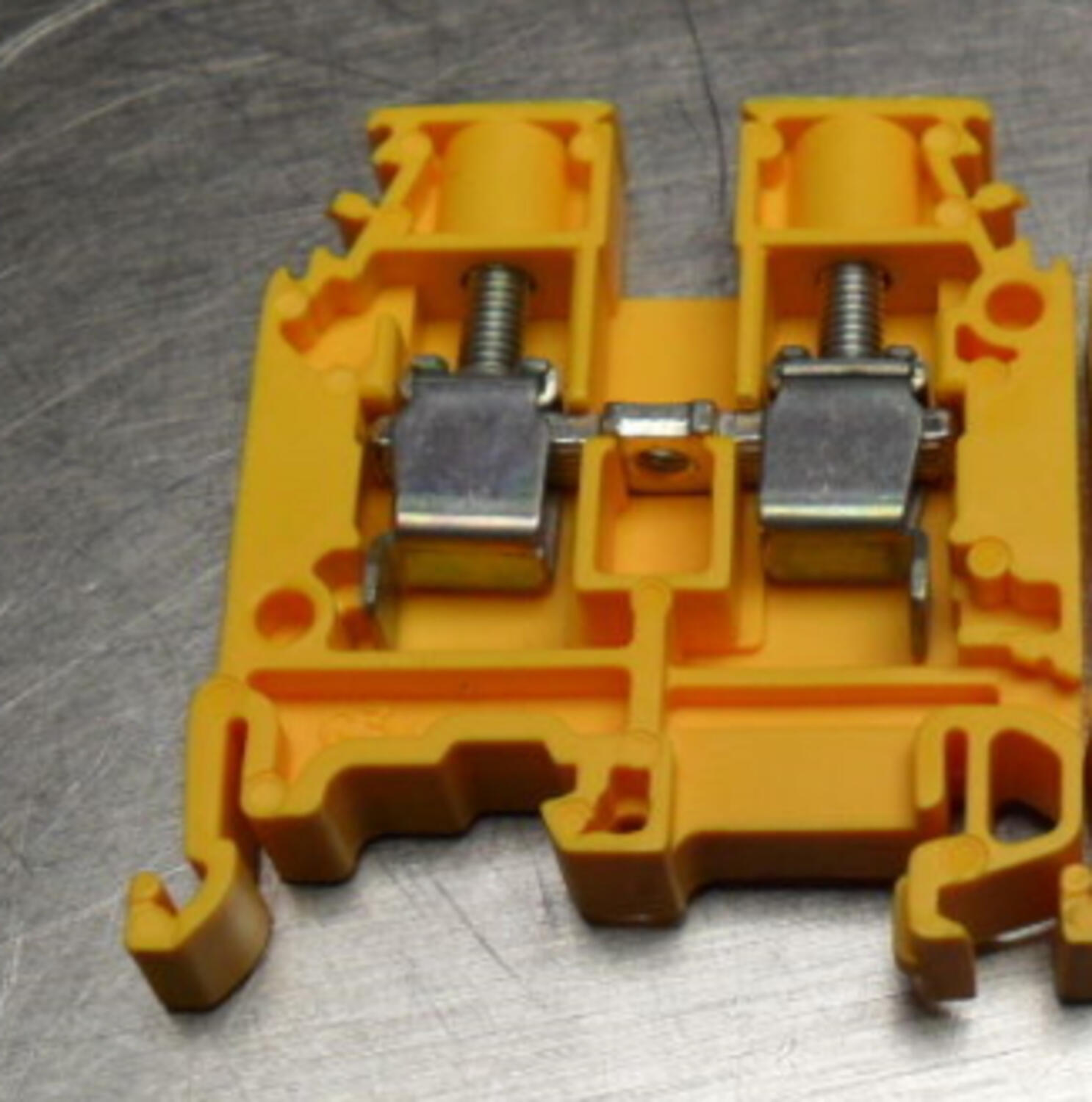

Standardní svorka propojovací 6 mm²/8 mm šířka, žlutá | M6/8 | 10511820 |
| 50 | |
Standardní svorka propojovací 6 mm²/8 mm šířka, oranžová | M6/8 | 10500422 |
| 50 | |

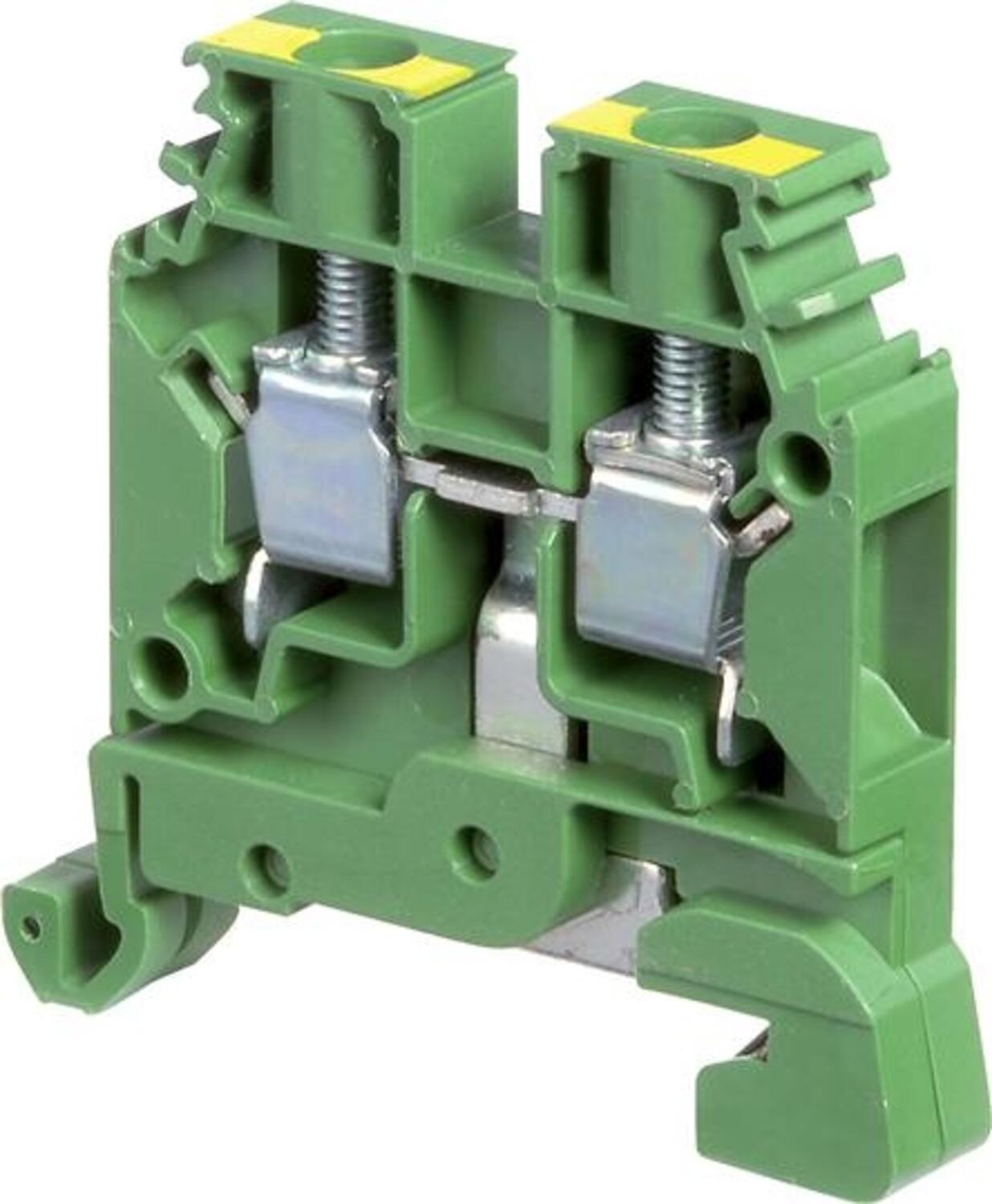

Standardní svorka zemnicí 6 mm²/8 mm šířka, žlutozelená | D6/8.P | 16583021 |
| 50 | |

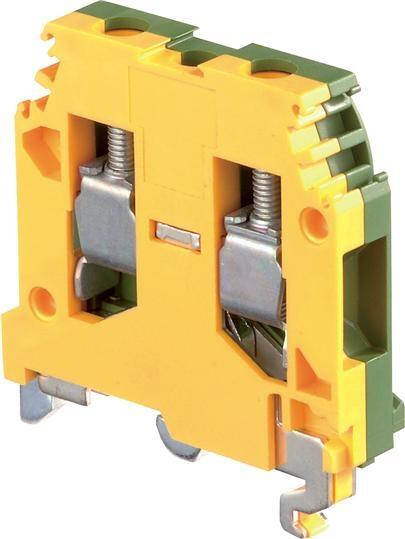

Standardní svorka zemnicí 6 mm²/8 mm šířka, žlutozelená | M6/8.P | 16511417 | E2925526 | 50 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
G-lišta 32x15x1.5 2 m |
| TS32 | TS32 | E2925290 | 20x2 m |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná, 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | 20x2 m |
Lišta, vysoká neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka bezšroubová |
| BADL | 39990302 | E2925699 | 50 |
Koncovka, kovová patka |
| BAM2 | 20635116 | E2925697 | 50 |
Krajní stěna, šedá, pro MA2.5/5- M10/10 |
| FEM6 | 11836816 | E2925604 | 20 |
Krajní stěna, modrá, pro MA2.5/5.N--M10/10.N |
| FEM6 | 12836810 | E2925605 | 20 |
Krajní stěna, žlutá, pro MA2.5/5- M10/10 |
| FEM6 | 10306221 |
| 20 |
Krajní stěna, oranžová, pro MA2.5/5- M10/10 |
| FEM6 | 10312616 |
| 20 |
Krajní stěna, zelená, pro MA2.5/5- M10/10 |
| FEM6 | 10312515 |
| 20 |
Oddělovač obvodů, šedý |
| SCM6 | 11300310 | E2925621 | 20 |
Oddělovač obvodů, šedý |
| SCF6 | 11870703 | E2925626 | 20 |
Oddělovač obvodů, šedý |
| SCFM6 | 11482505 |
| 20 |
Testovací zdířka 2 mm/12 mm | 1 | AL2 | 16304321 | E2925663 | 10 |
Testovací zdířka 4 mm/12.3 mm | 1 | AL4 | 16326201 |
| 10 |
Testovací zdířka, oranžová |
| DCO | 17306000 | E2925662 | 10 |
Test banánek |
| FC2 | 786526 | E2925658 | 10 |
Zkratovací propojka, 2-pólová | 1 | BJM8 | 16852005 |
| 10 |
Zkratovací propojka, 3-pólová | 1 | BJM8 | 16852122 |
| 10 |
Zkratovací propojka, 4-pólová | 1 | BJM8 | 16852223 |
| 10 |
Zkratovací propojka, 5-pólová | 1 | BJM8 | 16852324 |
| 10 |
Zkratovací propojka, 10-pólová | 1 | BJM8 | 16897400 | E2925702 | 10 |
Zkratovací propojka |
| EL6 | 17362721 |
| 10 |
Zkratovací pásek, 20-pólový, bez šroubů |
| BJS8 | 17478905 |
| 10 |
Šroub pro BJS6/BJS8/BJS10 |
| EV6 | 16860416 | E2925667 | 100 |
Zkratovací hřeben, 10-pólový |
| PC8 | 16331324 | E2925679 | 10 |
Ochranný štítek |
| EP6 | 16342717 |
| 10 |
Ochranný štítek |
| EP8 | 16342820 |
| 10 |
Šroub pro EP6/EP8 |
| VSP6 | 16343315 |
| 20 |
(1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků.
|
|
BADL | FEM6 |
| |
SCM6 | SCF6 |
SCFM6 | AL2 |
| |
DCO | FC2 |
BJM8 | EL6 |
| |
PC8 | EP6 |
|
|
RC810 |
|
