ENTRELEC
Řadová svorka propojovací ZS70
- 70 mm²
- 192 A
- 22 mm široký
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 10 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 25 mm |

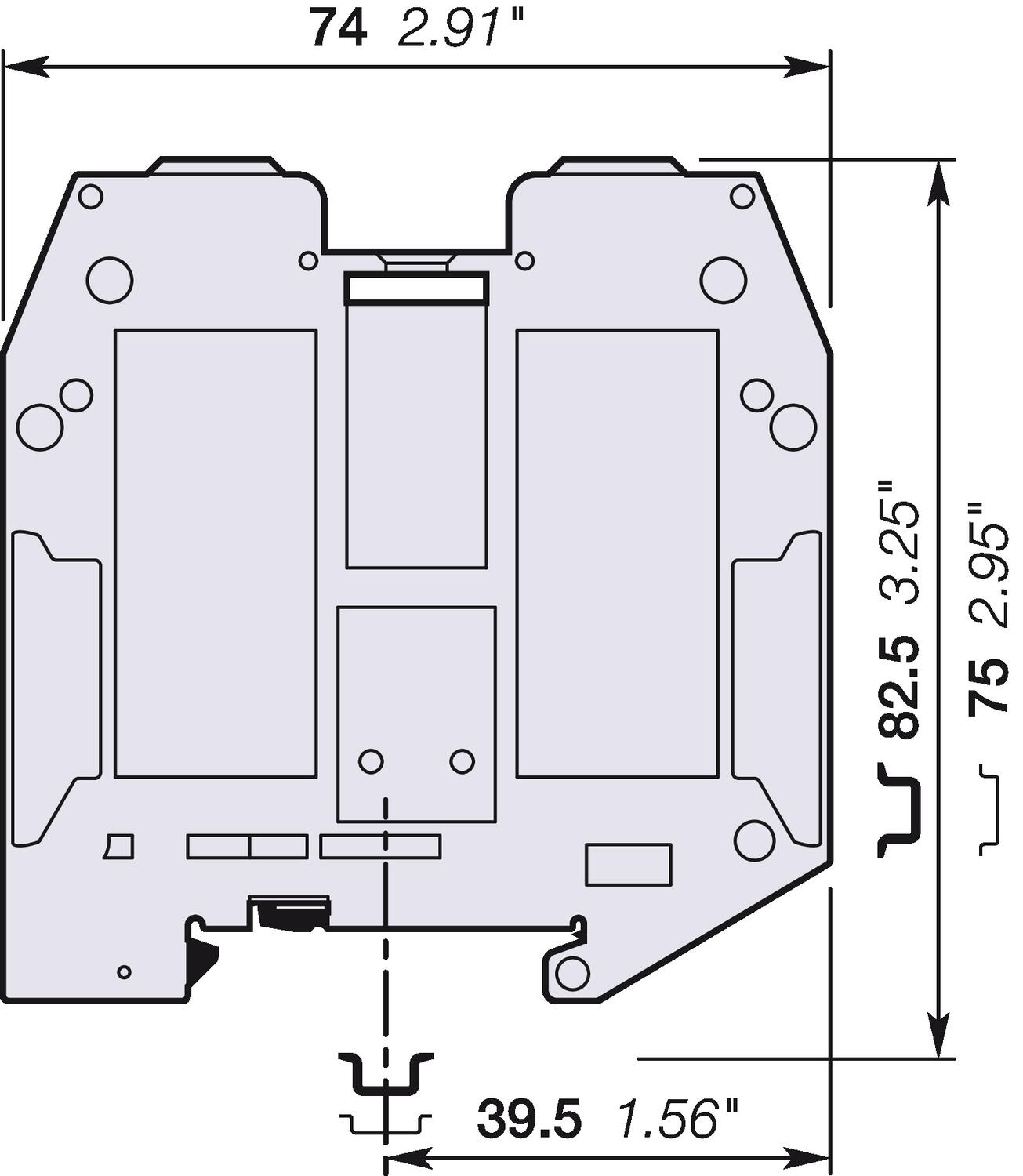

| Hloubka | 74 mm |
| Imbusový klíč | 6 Ø mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovité napětí dle UL | 1000 V |
| Jmenovitý proud dle CSA | 1000 A |
| Jmenovitý proud dle IEC | 192 A |
| Jmenovitý proud dle UL | 159 A |
| Jmenovitý průřez dle CSA | 0 AWG |
| Jmenovitý průřez dle IEC | 70 mm² |
| Jmenovitý průřez dle UL | 0 AWG |
| Max. průřez laněného vodiče dle IEC | 70 mm² |
| Max. průřez pevného vodiče dle IEC | 95 mm² |
| Max. průřez pevného vodiče dle UL | 0 AWG |
|---|---|
| Max. průřez vodiče s izolovanou dutinkou dle IEC | 50 mm² |
| Max. průřez vodiče s neizolovanou dutinkou dle IEC | 50 mm² |
| Max. utahovací moment | 7 |
| Min. průřez laněného vodiče dle IEC | 16 mm² |
| Min. průřez pevného vodiče dle IEC | 16 mm² |
| Min. průřez pevného vodiče dle UL | 4 AWG |
| Min. průřez vodiče s izolovanou dutinkou dle IEC | 16 mm² |
| Min. průřez vodiče s neizolovanou dutinkou dle IEC | 16 mm² |
| Min. utahovací moment | 6 |
| Počet připojení | 2 ks |
| Shoda s normami | ATEX, BV, CE, CSA, DNV, EAC, IEC, Rina, RoHS, USR CNR |
| Šířka | 22 mm |
| Třída krytí | IP10 |
| Výška | 82,6 mm |
Popis produktu
Lištová svorka
Šroub - šroub
Šířka 22 mm
Svorkovnice ZS70 dovoluje použítí kabelů až do průřezu 70 (95) mm² a montuje se na lištu TS35.
|
|
|
|
|
|
Technické parametry
Připojované vodiče | UL | IEC |
Pevný | 4-00 AWG | 16-95 mm² |
Lankový | 4-00 AWG | 16-95 mm² |
Jemnovité napětí (V) | 600 | 1000 |
Jmenovitý proud (A) | 175 | 192 |
Jmenovitý průřez | 00 AWG | 70 mm² |
Jmenovitý krátkodobý výdržný proud (1 s) |
| 8400 A |
Impulzní výdržné napětí |
| 8000 V |
Homologace | |||||||||
|
|
|
|
|
|
|
|
|
|
Montážní pokyny | ||
Odizolovací délka |
| 25 mm |
Imbusový klíč |
| 6 mm |
Utahovací moment |
| 6-7.0 Nm |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Propojovací svorka |
| ZS70 | 1SNK522010R0000 | E2925982 | 10 ks |
| ZS70-BL | 1SNK522020R0000 | E2925983 | ||

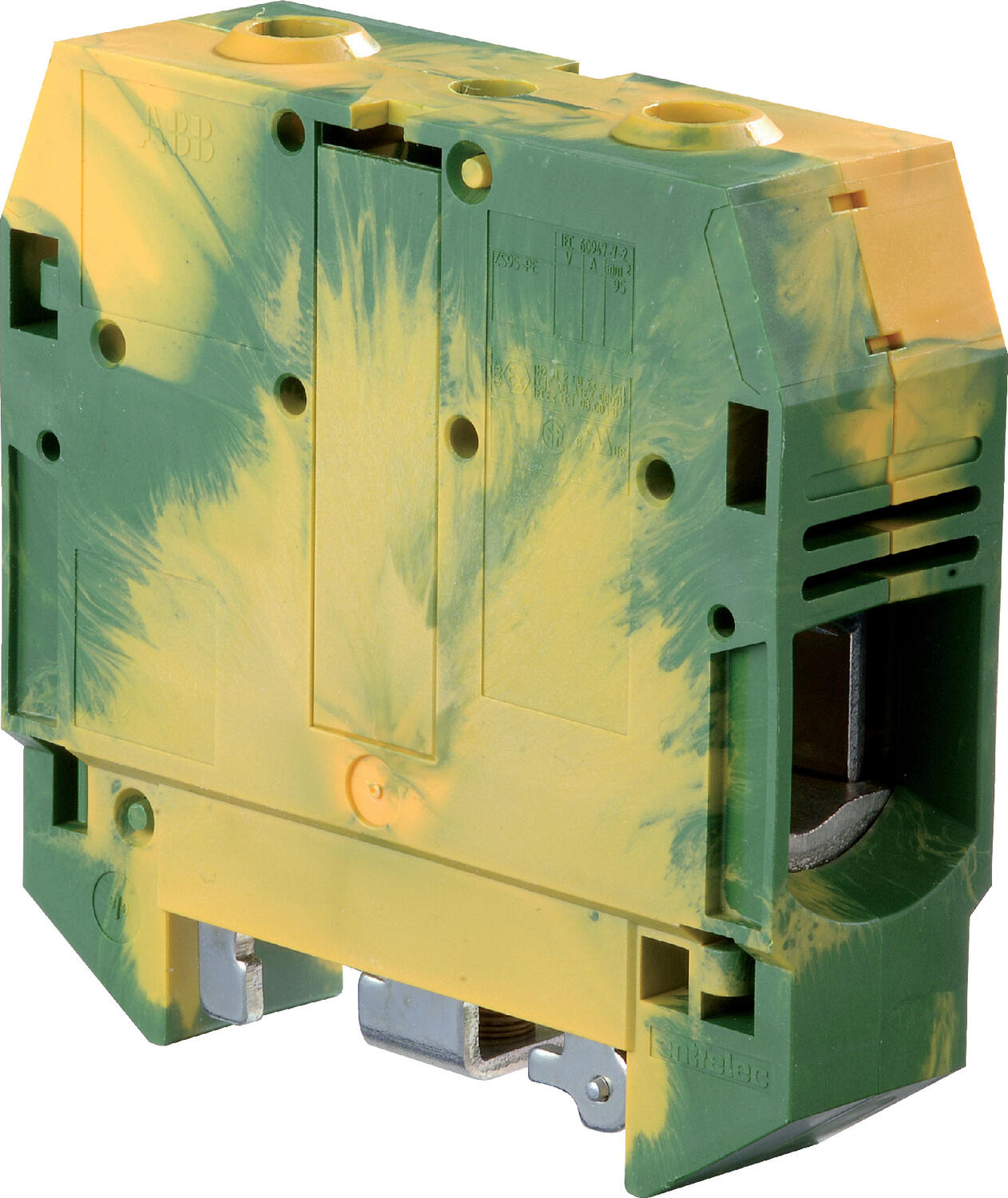

Zemnící šroubová řadová spojka |
| ZS70-PE | 1SNK522150R0000 | E2925984 |
Příslušenství
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | |
Lišta neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncová zarážka, vysoká |
| BAZH1 | 1SNK900102R0000 | E2925147 | 20 ks |

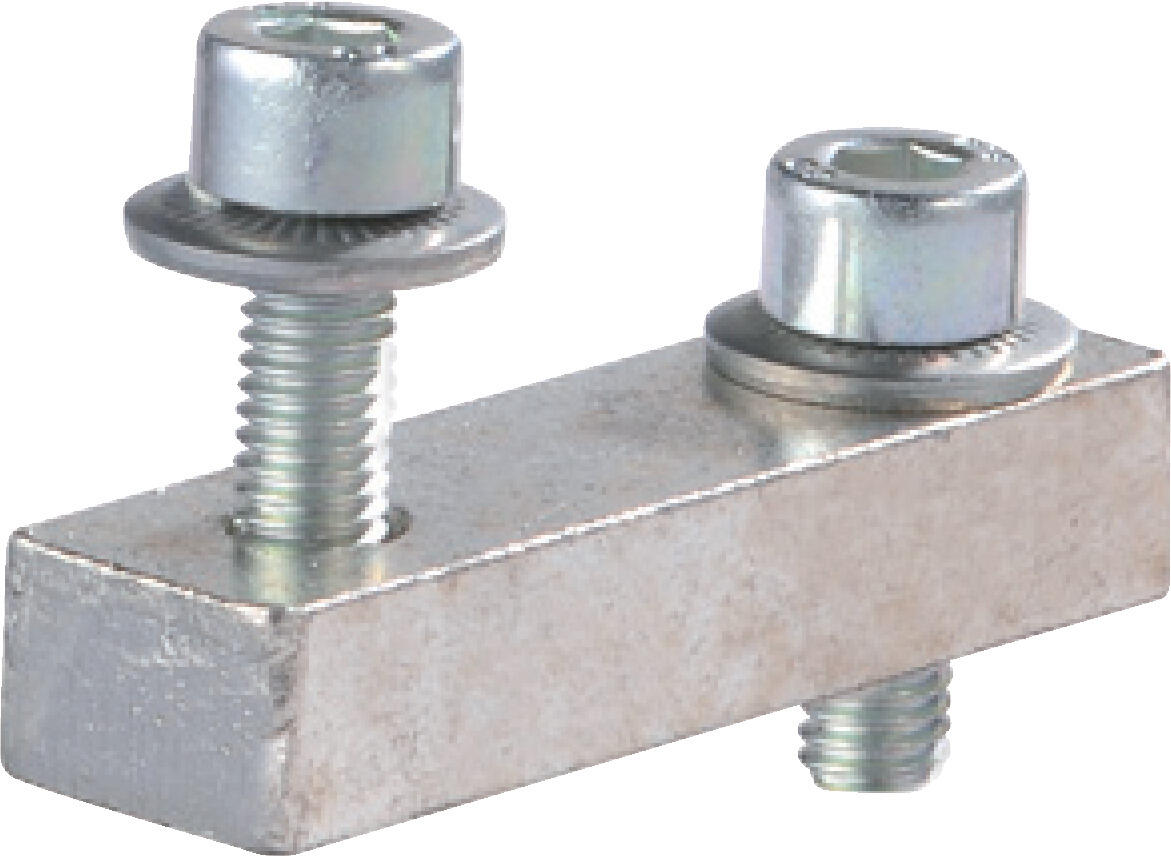

Propojky | 2-póly | JB22-2 | 1SNK922302R0000 | E2925393 | 5 ks |
3-póly | JB22-3 | 1SNK922303R0000 | E2925394 | ||
5-pólů | JB22-5 | 1SNK922305R0000 | E2925395 | ||
10-pólů | JB22-10 | 1SNK922310R0000 | E2925396 | ||
Značení řadových svorek 100 ks prázdná karta |
| MC812PA | 1SNK169999R0000 | E2967972 | 1 ks |
Jiné označení viz příslušenství |
|
|
|
|
|
|
|
|
JB22 | BAZH1 | MC812PA |
