ENTRELEC

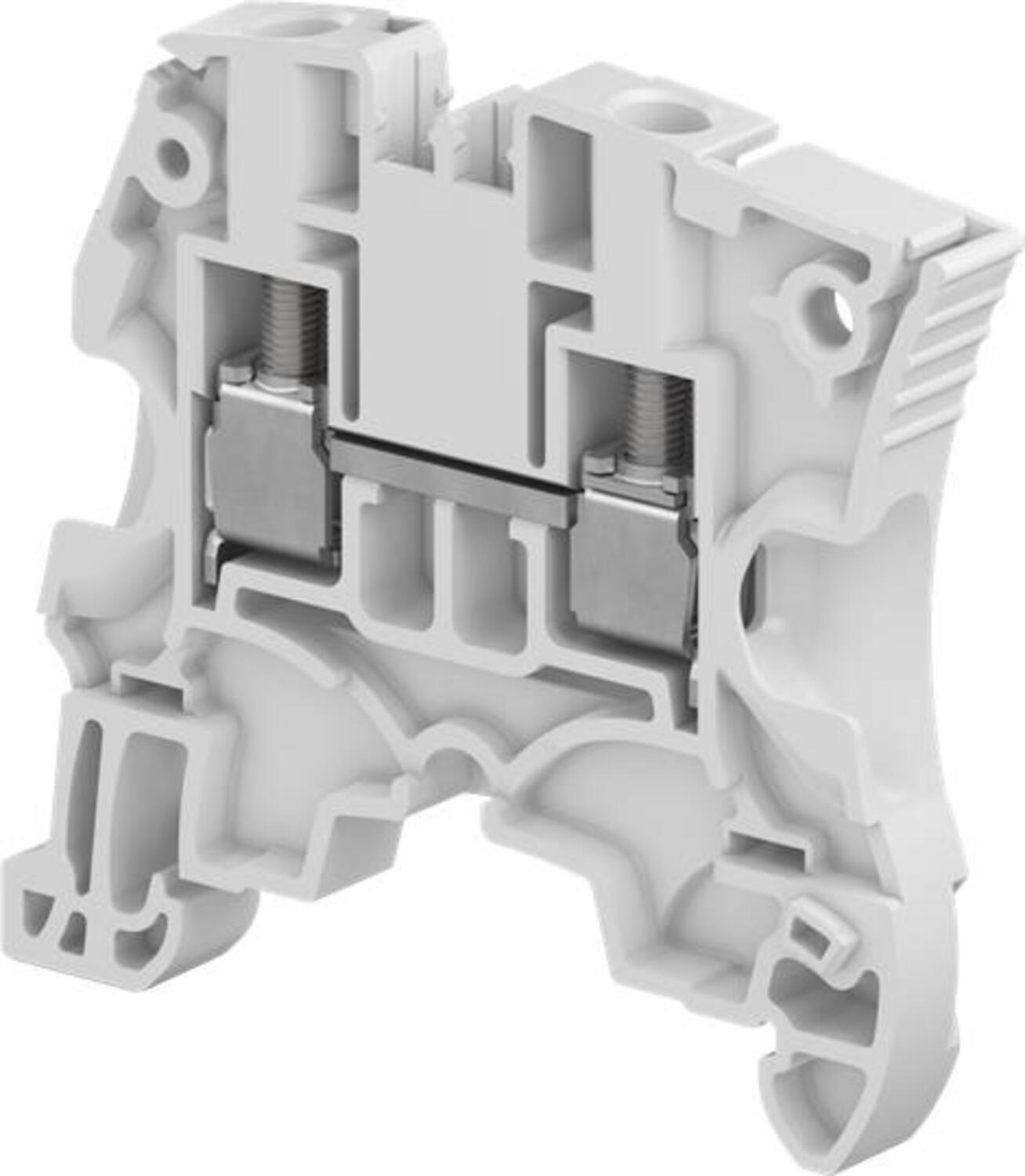

1SNK506010R0000 - ZS6 svorka radová šedá

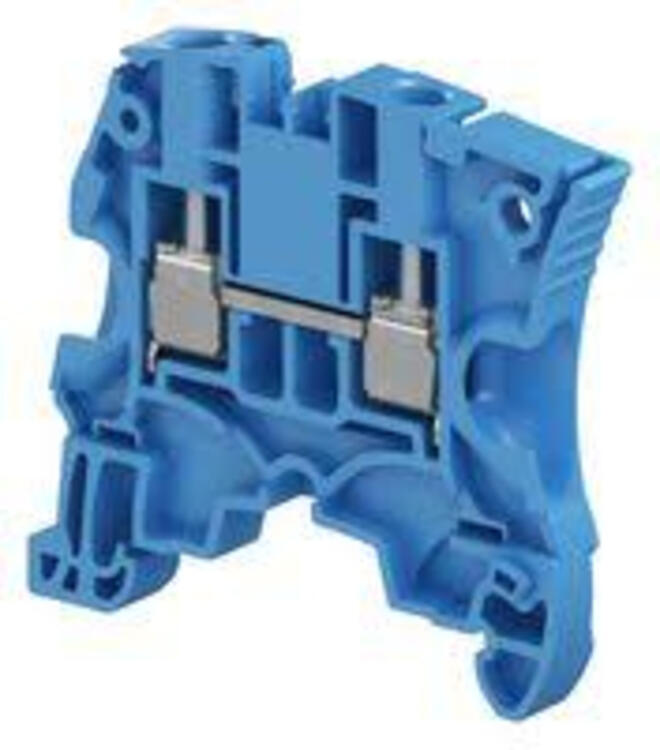

1SNK506020R0000 - ZS6-BL svorka radová modrá

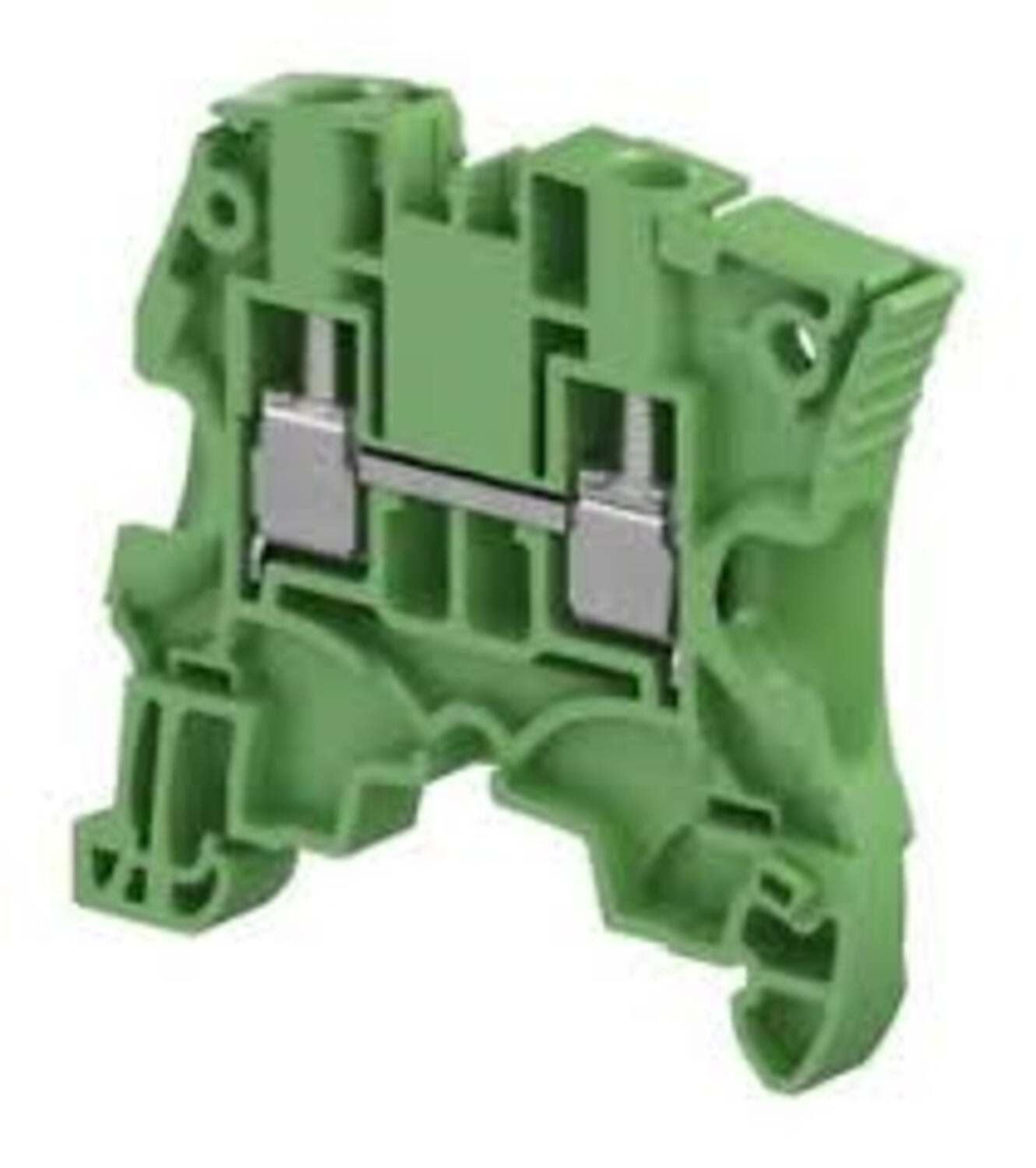

1SNK506061R0000 - ZS6-GN svorka radová zelená

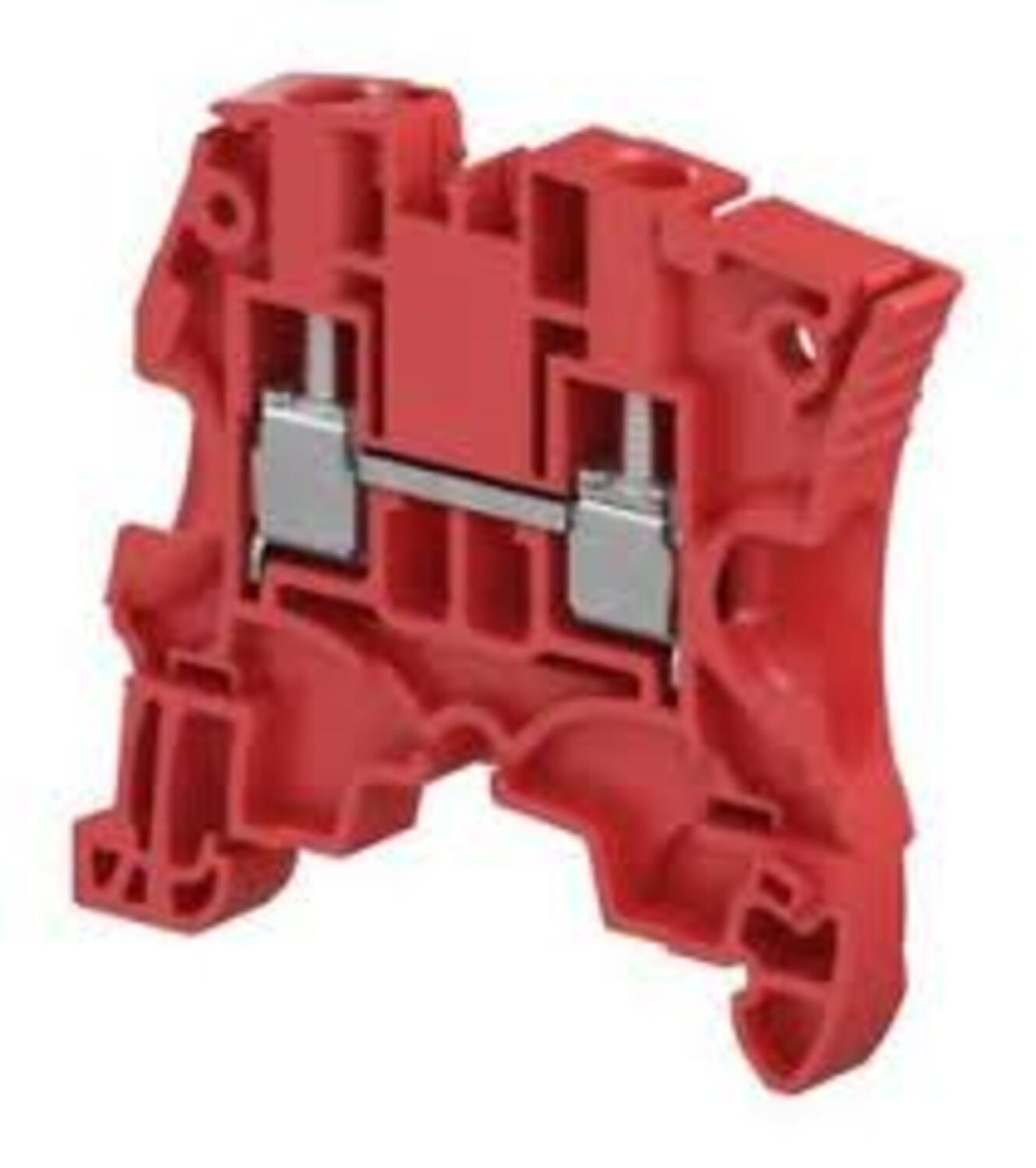

1SNK506062R0000 - ZS6-RD svorka radová cervená

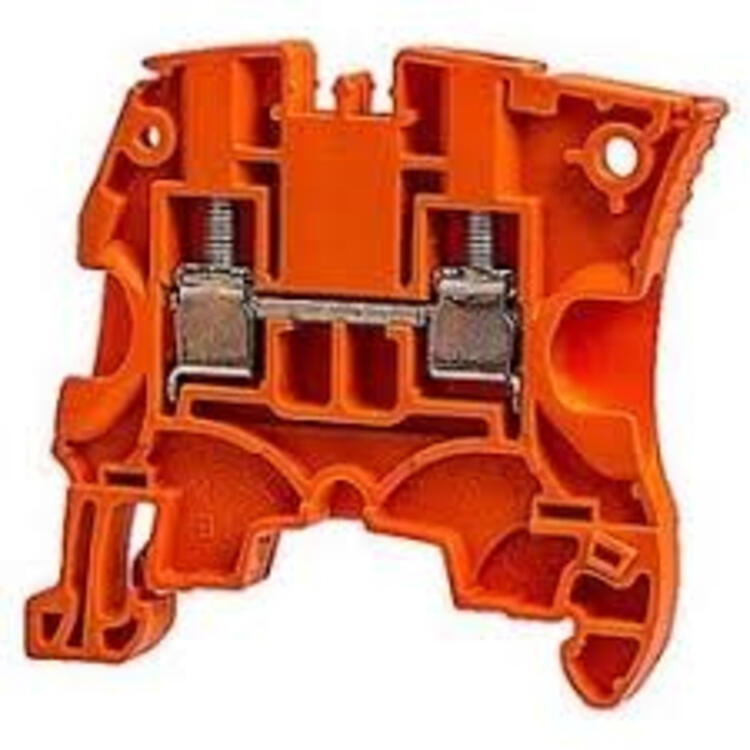

1SNK506030R0000 - ZS6-OR svorka radová oranžová
1SNK506066R0000 - ZS6-BK svorka radová cerná
1SNK506060R0000 - ZS6-YL svorka radová žlutá
1SNK506150R0000 - ZS6-PE svorka radová zemnící
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 10,5 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovité napětí dle UL | 600 V |
| Jmenovitý proud dle IEC | 41 A |
| Jmenovitý proud dle UL | 30 A |
| Jmenovitý průřez dle IEC | 6 mm² |
| Jmenovitý průřez dle UL | 10 AWG |
| Materiál | Polyamid |
| Max. průřez laněného vodiče dle IEC | 6 mm² |
| Max. průřez laněného vodiče dle UL | 12 AWG |
| Max. průřez pevného vodiče dle IEC | 6 mm² |
| Max. průřez pevného vodiče dle UL | 10 AWG |
|---|---|
| Max. průřez vodiče s izolovanou dutinkou dle IEC | 4 mm² |
| Max. průřez vodiče s neizolovanou dutinkou dle IEC | 4 mm² |
| Max. utahovací moment | 0,9 |
| Min. průřez laněného vodiče dle IEC | 0,2 mm² |
| Min. průřez laněného vodiče dle UL | 24 AWG |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. průřez pevného vodiče dle UL | 24 AWG |
| Min. průřez vodiče s izolovanou dutinkou dle IEC | 0,22 mm² |
| Min. průřez vodiče s neizolovanou dutinkou dle IEC | 0,22 mm² |
| Min. utahovací moment | 0,7 |
| Šířka | 6 mm |
| Třída krytí | IP20 |

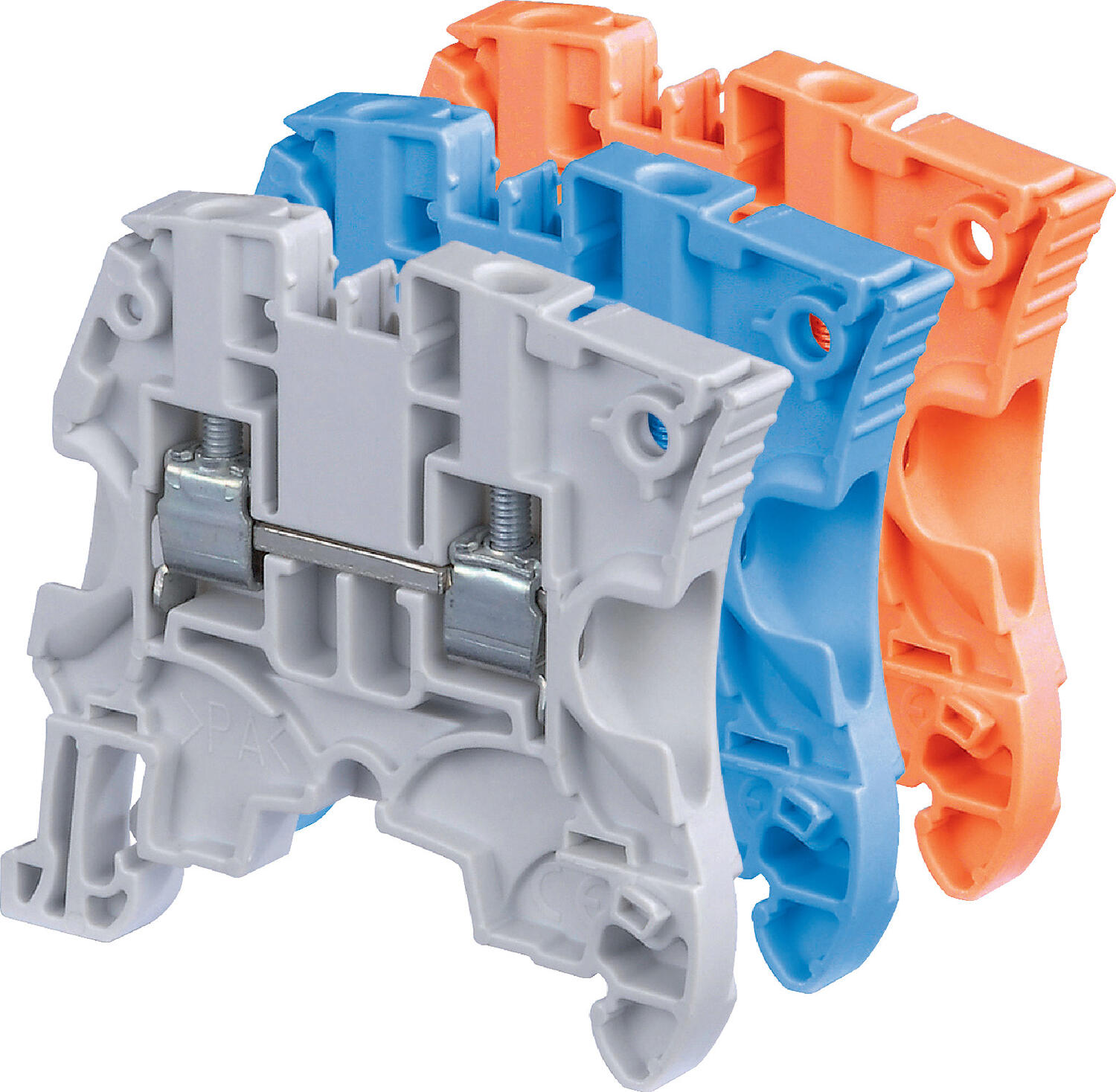

Lištová svorka
Šroub-šroub
Šířka 6 mm
Svorkovnice ZS6 dovoluje použítí kabelů až do průřezu 6 mm² a montuje se na lištu TS35.
| ||
| ||
|
|
Připojované vodiče | UL | IEC |
Pevný | 24-10 AWG | 0.2-6 mm² |
Lankový | 24-10 AWG | 0.22-6 mm² |
S dutinkou | 24-10 AWG | 0.22-6 mm² |
Jmenovité napětí (V) | 600 | 1000 |
Jmenovitý proud (A) | 30 | 41 |
Jmenovitý průřez | 10 AWG | 6 mm² |
Jmenovitý kratkodobý výdržný proud (1 s) |
| 720 A |
Impulzní výdržné napětí |
| 8000 V |
Homologace | |||||||||
|
|
|
|
| |||||
Montážní pokyny | ||
Odizolovací délka | 10.5 mm | |
Šroubovák | 4.0 mm | |
Utahovací moment | 0.7-1.0 Nm | |
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Propojovací svorka | ZS6 | 1SNK506010R0000 | E2925924 | 50 ks | |
ZS6-BL | 1SNK506020R0000 | E2925925 | |||
ZS6-OR | 1SNK506030R0000 | E2925926 | |||
ZS6-YL | 1SNK506060R0000 | E2925927 | |||
ZS6-GN | 1SNK506061R0000 | E2925928 | |||
ZS6-RD | 1SNK506062R0000 | E2925929 | |||
ZS6-BK | 1SNK506066R0000 | E2925933 | |||
Zemnící šroubová řadová spojka |
| ZS6-PE | 1SNK506150R0000 | E2925934 | 20 ks |
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | |
Lišta neperforovaná 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka bezšroubová |
| BADL | 39990302 | E2925699 | 50 ks |
Koncové zarážky |
| BAM3 | 1SNK900001R0000 | E2925146 | |
Koncová sekce |
| ES4 | 1SNK505910R0000 | E2925143 | 20 ks |
Propojky | 2-póly | JB6-2 | 1SNK906302R0000 | E2925372 | 50 ks. |
3-póly | JB6-3 | 1SNK906303R0000 | E2925373 | ||
4-póly | JB6-4 | 1SNK906304R0000 | E2925374 | ||
5-póly | JB6-5 | 1SNK906305R0000 | E2925375 | ||
10-pólů | JB6-10 | 1SNK906310R0000 | E2925376 | 20 ks | |
50-pólů | JB6-50 | 1SNK906350R0000 | E2925377 | 10 ks | |
Oddělovače obvodů |
| CS | 1SNK900101R0000 | E2925148 | 20 ks |
Oddělovače obvodů 3 mm |
| CS-R1 | 1SNK900103R0000 | E2925150 | |
Testovací adaptéry pro test. konektory Ø 2 mm |
| TP2 | 1SNK900203R0000 | E2925155 | |
Testovací adaptéry pro test. konektory Ø 4 mm |
| TP4 | 1SNK900205R0000 | E2925156 | |
Testovací konektory šířka 5,2 mm |
| TC5 | 1SNK900200R0000 | E2925153 | 10 ks |
Testovací konektory konc. modulu 5,2 mm |
| TC5-R1 | 1SNK900201R0000 | E2925154 | |
Distanční vložky |
| ES-TC6 | 1SNK900105R0000 | E2925152 | |
Ochranné kryty |
| SHBS | 1SNK900600R0000 | E2925160 | 20 ks |
Značení řadových svorek |
| PL6 | 1SNK900619R0000 | E2925167 | |
Značení řadových svorek 100 ks prázdná karta |
| MC612PA | 1SNK159999R0000 | E2967781 |
|
Jiné označení viz příslušenství |
|
|
|
|
|
| ||
Bam3 | ES4 | PL6 |
CS-CS-R1 | TC5-TC5-R1 | SHBS |
| ||
TP2-TP4 | JB6 | MC612PA |
