ENTRELEC

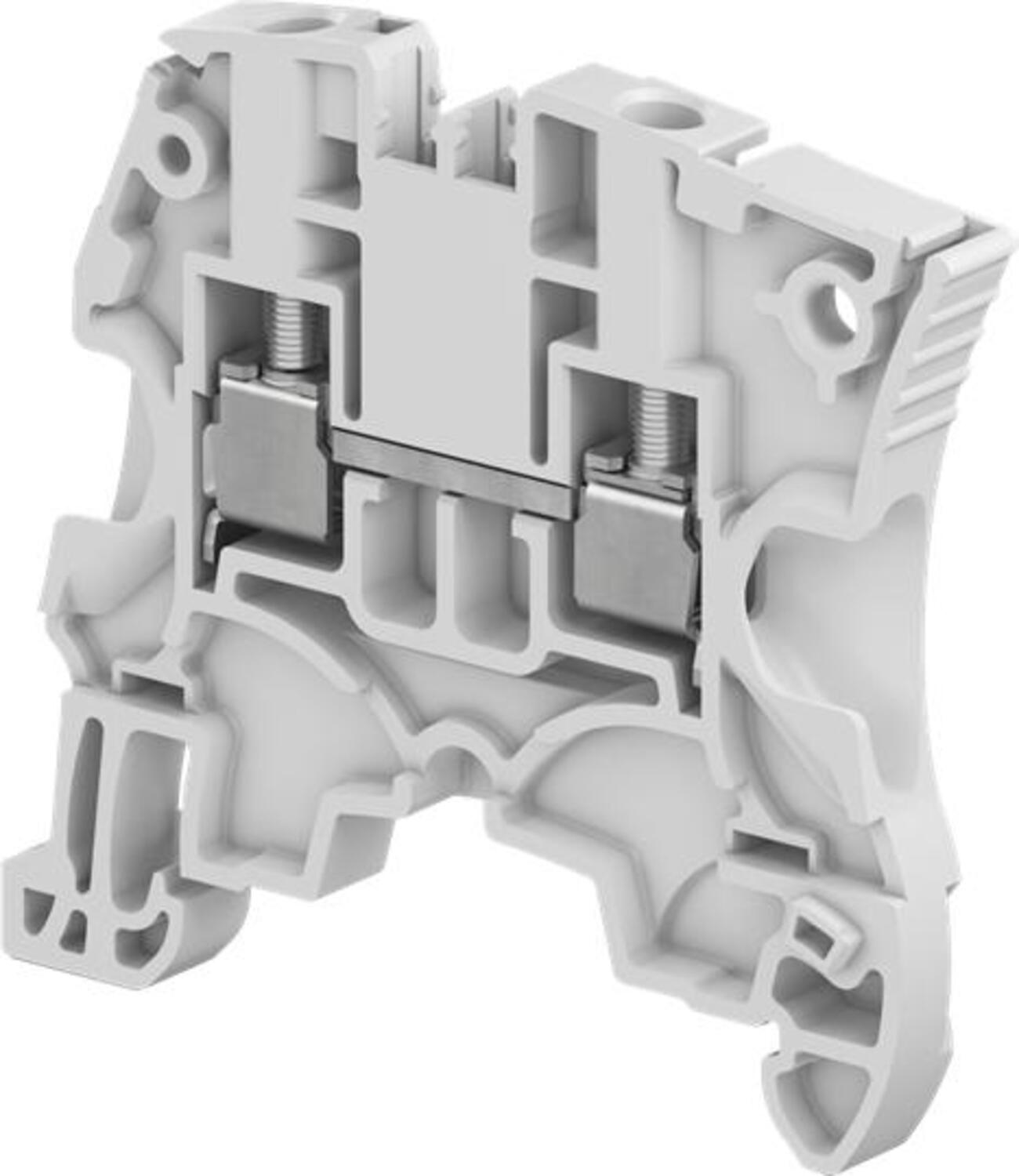

1SNK505010R0000 - ZS4 svorka radová šedá

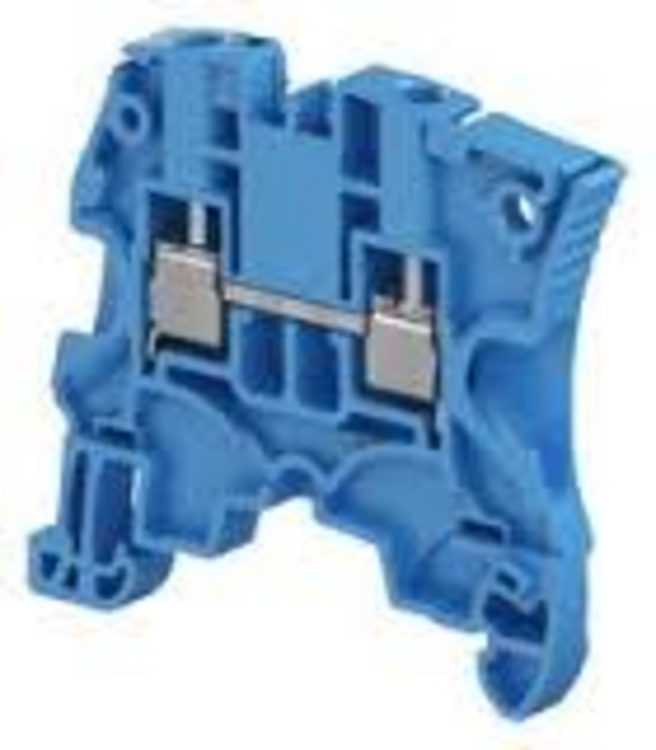

1SNK505020R0000 - ZS4-BL svorka radová modrá

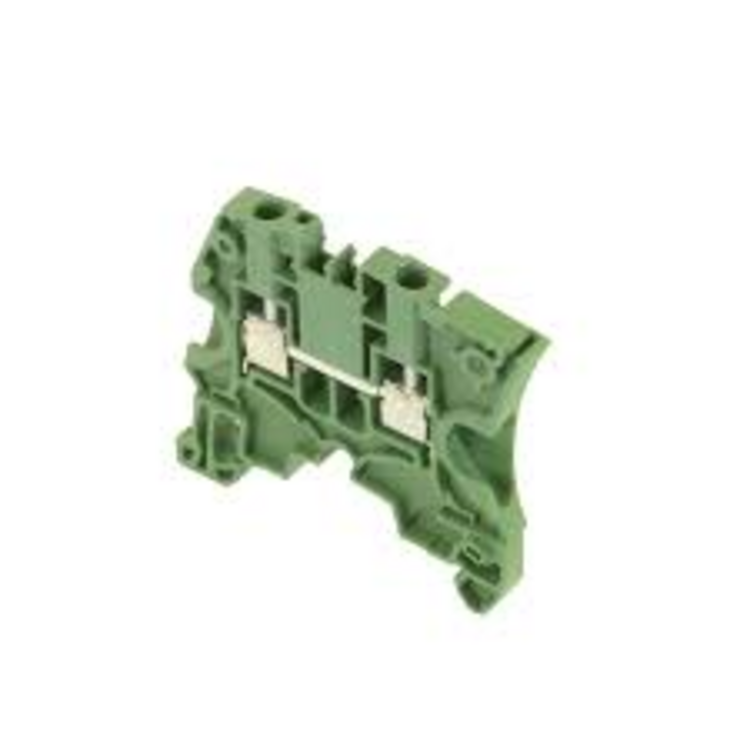

1SNK505061R0000 - ZS4-GN svorka radová zelená

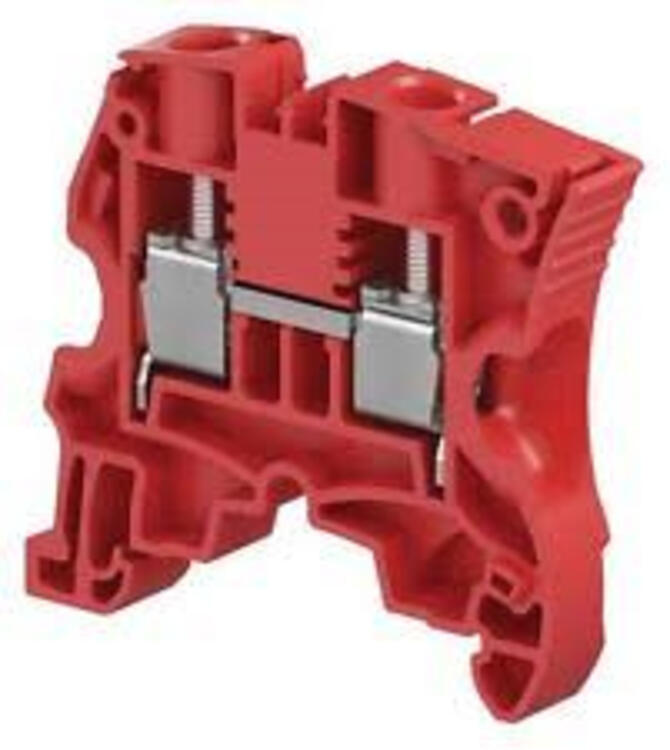

1SNK505062R0000 - ZS4-RD svorka radová cervená

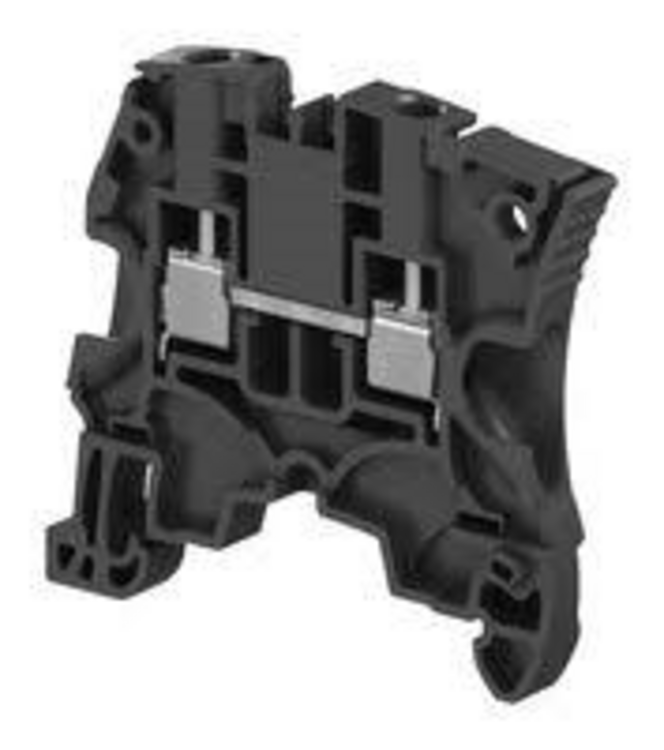

1SNK505066R0000 - ZS4-BK svorka radová cerná
1SNK505060R0000 - ZS4-YL svorka radová žlutá

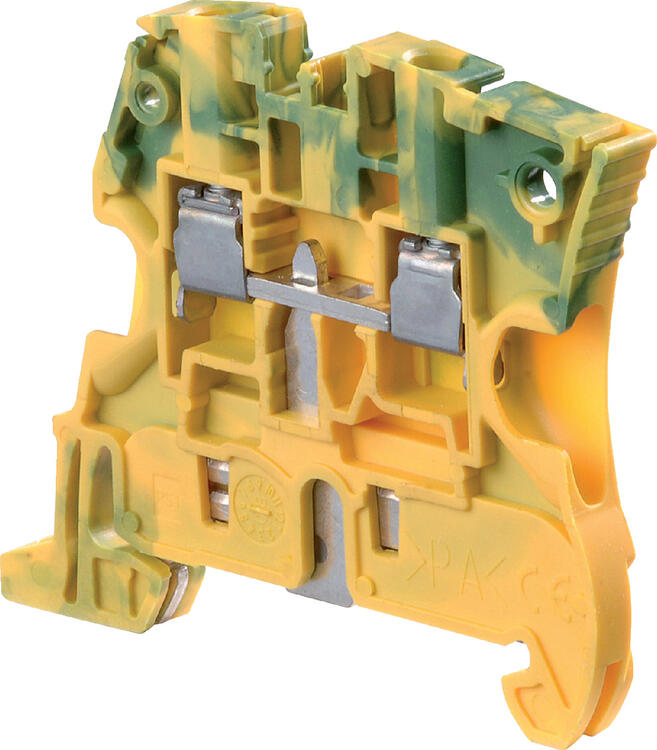

1SNK506150R0000 - ZS6-PE svorka radová zemnící
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 10,5 mm |
| Doporučený plochý šroubovák | 3,5 Ø mm |

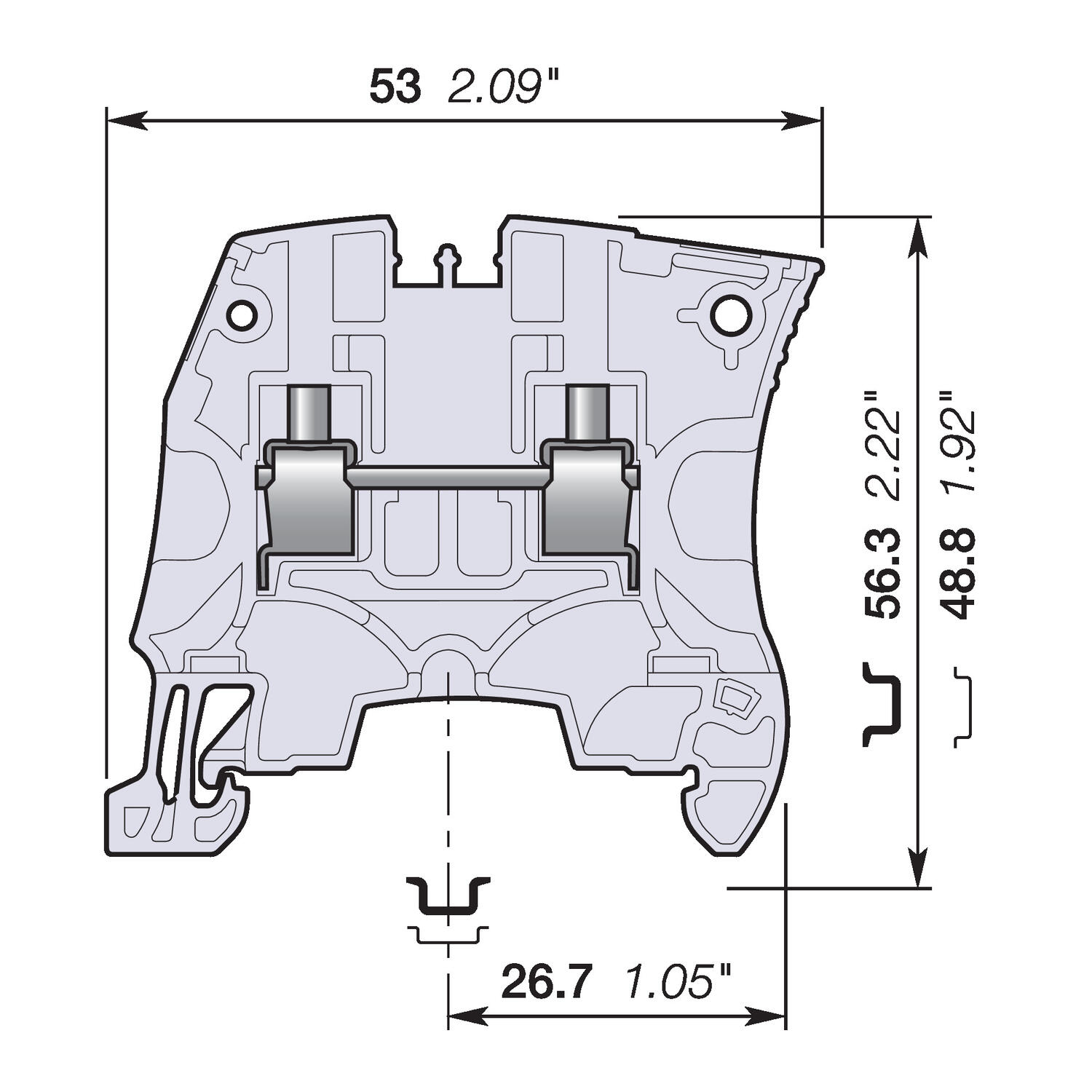

| Hloubka | 53 mm |
| Hmotnost | 8,8 g |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 1000 V |
| Jmenovité napětí dle UL | 600 V |
| Jmenovitý proud dle CSA | 20 A |
| Jmenovitý proud dle IEC | 32 A |
| Jmenovitý proud dle UL | 20 A |
| Jmenovitý průřez dle CSA | 12 AWG |
| Jmenovitý průřez dle IEC | 4 mm² |
| Jmenovitý průřez dle UL | 12 AWG |
| Materiál | Polyamid |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle UL | 12 AWG |
|---|---|
| Max. průřez vodiče s izolovanou dutinkou dle IEC | 2,5 mm² |
| Max. průřez vodiče s neizolovanou dutinkou dle IEC | 4 mm² |
| Max. utahovací moment | 0,6 |
| Min. průřez laněného vodiče dle IEC | 0,22 mm² |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. průřez pevného vodiče dle UL | 24 AWG |
| Min. průřez vodiče s izolovanou dutinkou dle IEC | 0,22 mm² |
| Min. průřez vodiče s neizolovanou dutinkou dle IEC | 0,22 mm² |
| Min. utahovací moment | 0,4 |
| Počet připojení | 2 ks |
| Shoda s normami | CE, CSA, RoHS, UL |
| Šířka | 5,2 mm |
| Stupeň znečištění prostředí | 3 |
| Třída krytí | IP20 |
| Výška | 47,3 mm |
| Zkratový proud po dobu 1 s | 480 A |

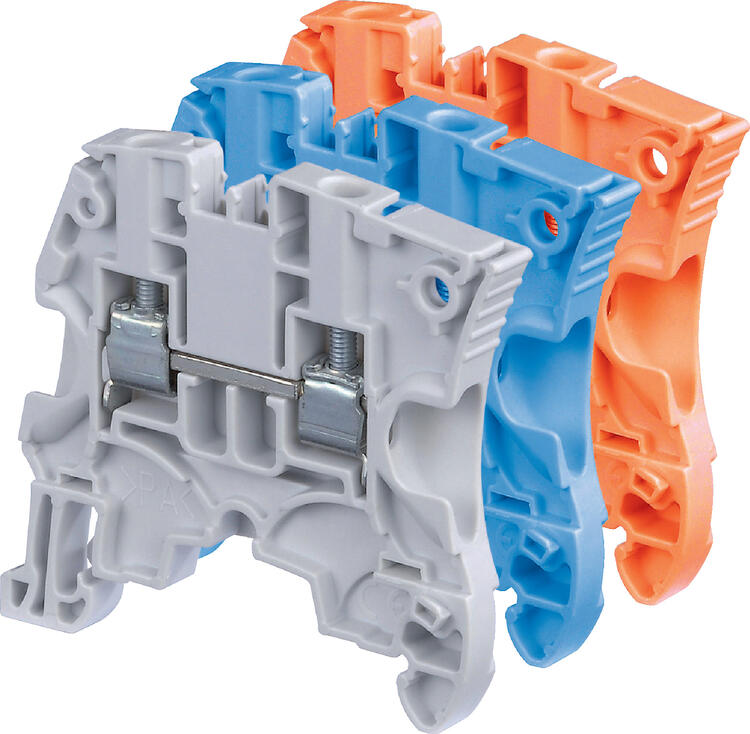

Lištová svorka
Šroub-šroub
Šířka 5,2 mm
Svorkovnice ZS4 dovoluje použítí kabelů až do průřezu 4 mm² a montuje se na lištu TS35.
| ||
|
|
Připojované vodiče | UL | IEC |
Pevný | 24-10 AWG | 0.2-4 mm² |
Lankový | 24-12 AWG | 0.22-4 mm² |
S dutinkou | 24-12 AWG | 0.22-4 mm² |
Jmenovité napětí (V) | 600 | 1000 |
Jmenovitý proud (A) | 20 | 32 |
Jmenovitý průřez | 10 AWG | 4 mm² |
Jmenovitý kratkodobý výdržný proud (1 s) |
| 480 A |
Impulzní výdržné napětí |
| 8000 V |
Homologace | |||||||||
|
|
|
|
| |||||
Montážní pokyny | ||
Odizolovací délka | 10.5 mm | |
Šroubovák | 3.5 mm | |
Utahovací moment | 0.5-0.7 Nm | |
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Propojovací svorka | ZS4 | 1SNK505010R0000 | E2925900 | 50 ks | |
ZS4-BL | 1SNK505020R0000 | E2925901 | |||
ZS4-OR | 1SNK505030R0000 | E2925902 | |||
ZS4-YL | 1SNK505060R0000 | E2925903 | |||
ZS4-GN | 1SNK505061R0000 | E2925904 | |||
ZS4-RD | 1SNK505062R0000 | E2925905 | |||
ZS4-BK | 1SNK505066R0000 | E2925909 | |||
Zemnící šroubová řadová spojka |
| ZS4-PE | 1SNK505150R0000 | E2925910 |
Popis | Poznámka | Typ | Obj.č. | E-kód | Balení |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) |
| TS35F | TS35/F5 | E2929953 | |
Lišta neperforovaná 35x15x1.5 (2 m) | TS35C | TS35/C | 16870022 | E2929956 | |
Koncovka bezšroubová |
| BADL | 39990302 | E2925699 | 50 ks |
Koncové zarážky |
| BAM3 | 1SNK900001R0000 | E2925146 | |

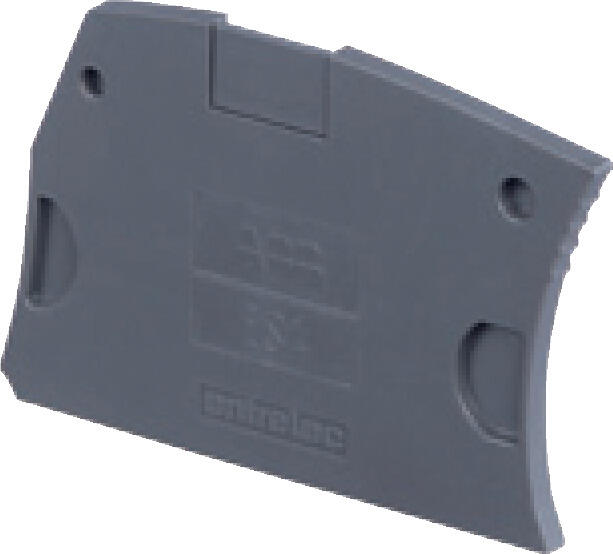

Koncová sekce |
| ES4 | 1SNK505910R0000 | E2925143 | 20 ks |
Propojky | 2-póly | JB5-2 | 1SNK905302R0000 | E2925366 | 50 ks |
3-póly | JB5-3 | 1SNK905303R0000 | E2925367 | ||
4-póly | JB5-4 | 1SNK905304R0000 | E2925368 | ||
5-pólů | JB5-5 | 1SNK905305R0000 | E2925369 | ||
10-pólů | JB5-10 | 1SNK905310R0000 | E2925370 | 30 ks | |
50-pólů | JB5-50 | 1SNK905350R0000 | E2925371 | 10 ks | |
Propojka pro různé šířky | JB85-3 | 1SNK900603R0000 | 1SNK900603R0000 | E2925162 | |
Oddělovače obvodů |
| CS | 1SNK900101R0000 | E2925148 | 20 ks |
Oddělovače obvodů 3 mm |
| CS-R1 | 1SNK900103R0000 | E2925150 | |
Testovací adaptéry pro test. konektory Ø 2 mm |
| TP2 | 1SNK900203R0000 | E2925155 | |
Testovací adaptéry pro test. konektory Ø 4 mm |
| TP4 | 1SNK900205R0000 | E2925156 | |
Testovací konektory šířka 5,2 mm |
| TC5 | 1SNK900200R0000 | E2925153 | 10 ks |
Testovací konektory konc. modulu 5,2 mm |
| TC5-R1 | 1SNK900201R0000 | E2925154 | |
Stíněné konektory |
| SHBS | 1SNK900600R0000 | E2925160 | 20 ks |
Ochranné kryty 5.2 mm |
| PL5 | 1SNK900618R0000 | E2925166 | |
Značení řadových svorek 100 ks prázdná karta |
| MC512PA | 1SNK149999R0000 | E2967590 | 1 ks |
Jiné označení viz příslušenství |
|
|
|
|
|
Některé příslušenství může změnit jmenovité parametry svorky. Podrobné informace viz „List s technickými údaji“.
| |||
Bam3 | JB5 | SHBS | MC512PA |
| |||
CS-CS-R1 | PL5 | TC5-TC5-R1 |
|
|
| ||
TP2-TP4 | ES4 | JB85-3 |
|
