ENTRELEC

Řadová svorka propojovací ZS25

25 mm²
101 A
12 mm široký

Vybraná varianta

Uložit jako pdf

Technická data / Dokumenty

Příslušenství a související produkty

Vybraná varianta

Specifikace

Balení	25 ks
Barva	Šedá
Délka odizolování	13,5 mm
Impulzní výdržné napětí	8000 V
Jmenovité napětí dle CSA	600 V
Jmenovité napětí dle IEC	1000 V
Jmenovité napětí dle UL	600 V
Jmenovitý proud dle CSA	100 A
Jmenovitý proud dle IEC	101 A
Jmenovitý proud dle UL	100 A
Jmenovitý průřez dle CSA	3 AWG
Jmenovitý průřez dle IEC	25 mm²
Jmenovitý průřez dle UL	3 AWG
Materiál	Polyamid
Max. průřez laněného vodiče dle IEC	25 mm²
Max. průřez laněného vodiče dle UL	3 AWG

Max. průřez pevného vodiče dle IEC	25 mm²
Max. průřez pevného vodiče dle UL	3 AWG
Max. průřez vodiče s izolovanou dutinkou dle IEC	16 mm²
Max. průřez vodiče s neizolovanou dutinkou dle IEC	16 mm²
Max. utahovací moment	2
Min. průřez laněného vodiče dle IEC	0,5 mm²
Min. průřez laněného vodiče dle UL	24 AWG
Min. průřez pevného vodiče dle IEC	0,5 mm²
Min. průřez pevného vodiče dle UL	24 AWG
Min. průřez vodiče s izolovanou dutinkou dle IEC	0,5 mm²
Min. průřez vodiče s neizolovanou dutinkou dle IEC	0,5 mm²
Min. utahovací moment	1,6
Šířka	12 mm
Třída krytí	IP20

Ke stažení

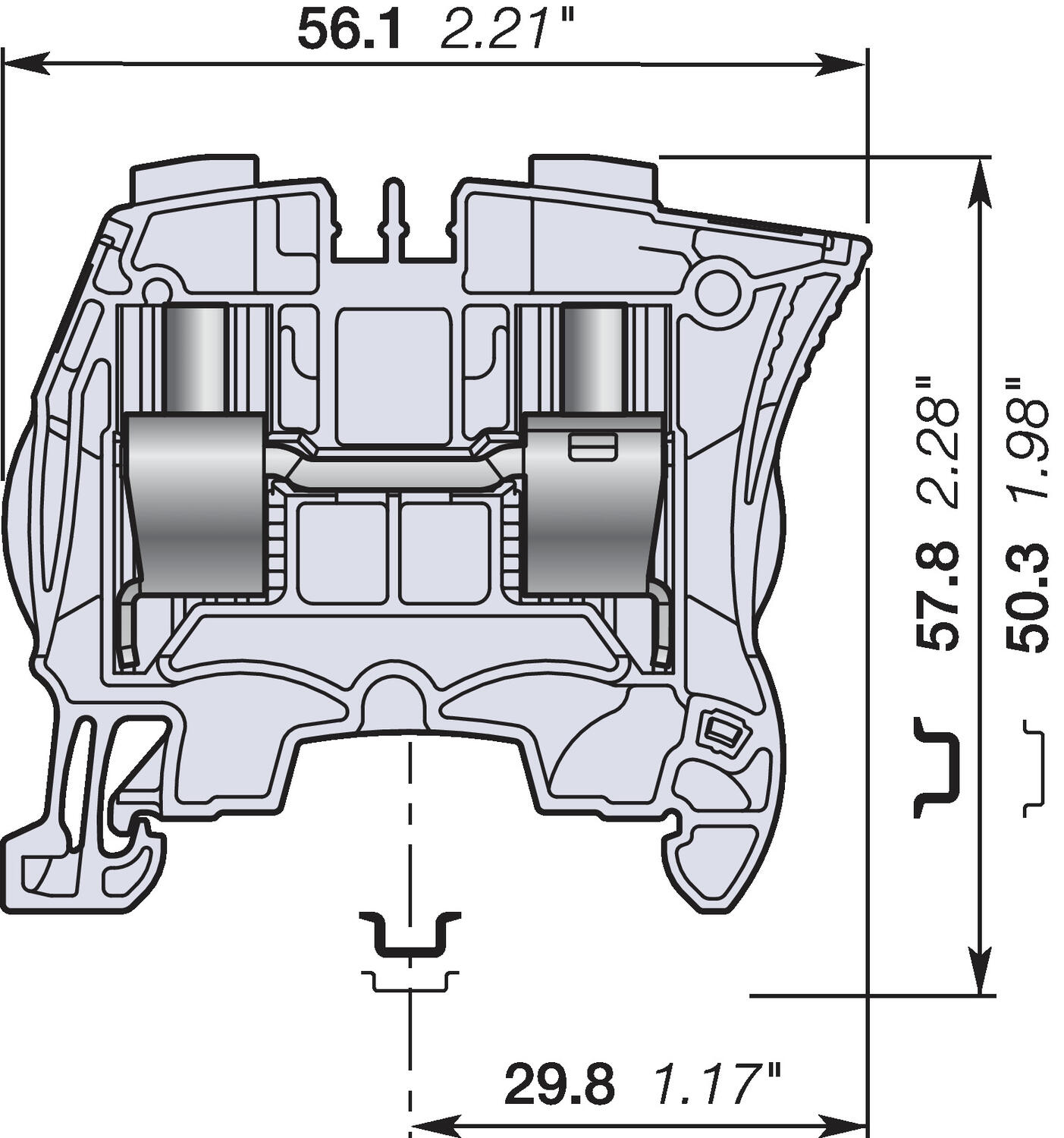

Rozměry a připojení

Příslušenství

INSPO

Produktové zprávy

Chyťte slunce do své sítě

U fotovoltaických aplikací je důležité mít spolehlivé a účinné elektrické komponenty, které odolávají náročným podmínkám prostředí a poskytují optimální výkon. Tři přední společnosti, Mersen, TE Connectivity a SOCOMEC, nabízejí řadu produktů určených speciálně pro fotovoltaické aplikace.

Produktové zprávy

Efektivní oddělení řídicích a procesních obvodů pomocí reléových modulů DELCON

Případová studie z oblasti papírenského a chemického průmyslu

Produktové zprávy

Pět klíčových výhod Diris A-200

DIRIS A-200 je nový měřič kvality energie, navržený pro univerzální a intuitivní integraci

Produktové zprávy

Lütze Elektronické pojistky

Lutzeho elektronické pojistky nemají žádné mechanické části, ale jsou postaveny na procesoru, který měří proud.

Produktové zprávy

Střihačky lištových profilů

DIN lišty jsou jedním z nejběžnějších způsobů montáže elektrických komponentů v průmyslových aplikacích.

Produktové zprávy

Napájecí zdroj Puls s displejem

Informace přímo z displeje vašeho napájecího zdroje. Věděli jste, že informace můžete získat přímo z vašeho napájecího zdroje?

Objednací číslo	Barva	Jmenovité napětí dle CSA	Jmenovité napětí dle IEC	Jmenovité napětí dle UL	Jmenovitý proud dle CSA	Jmenovitý proud dle IEC	Jmenovitý proud dle UL	Zkratový proud po dobu 1 s
ZS25 šedá svorka 0,5-25mm2 Art: 1SNK512010R0000 Zkopírováno	Šedá	600 V	1000 V	600 V	100 A	101 A	100 A
ZS25-BL modrá svorka 0,5-25mm2 Art: 1SNK512020R0000 Zkopírováno	Modrá	600 V	1000 V	600 V	100 A	101 A	100 A

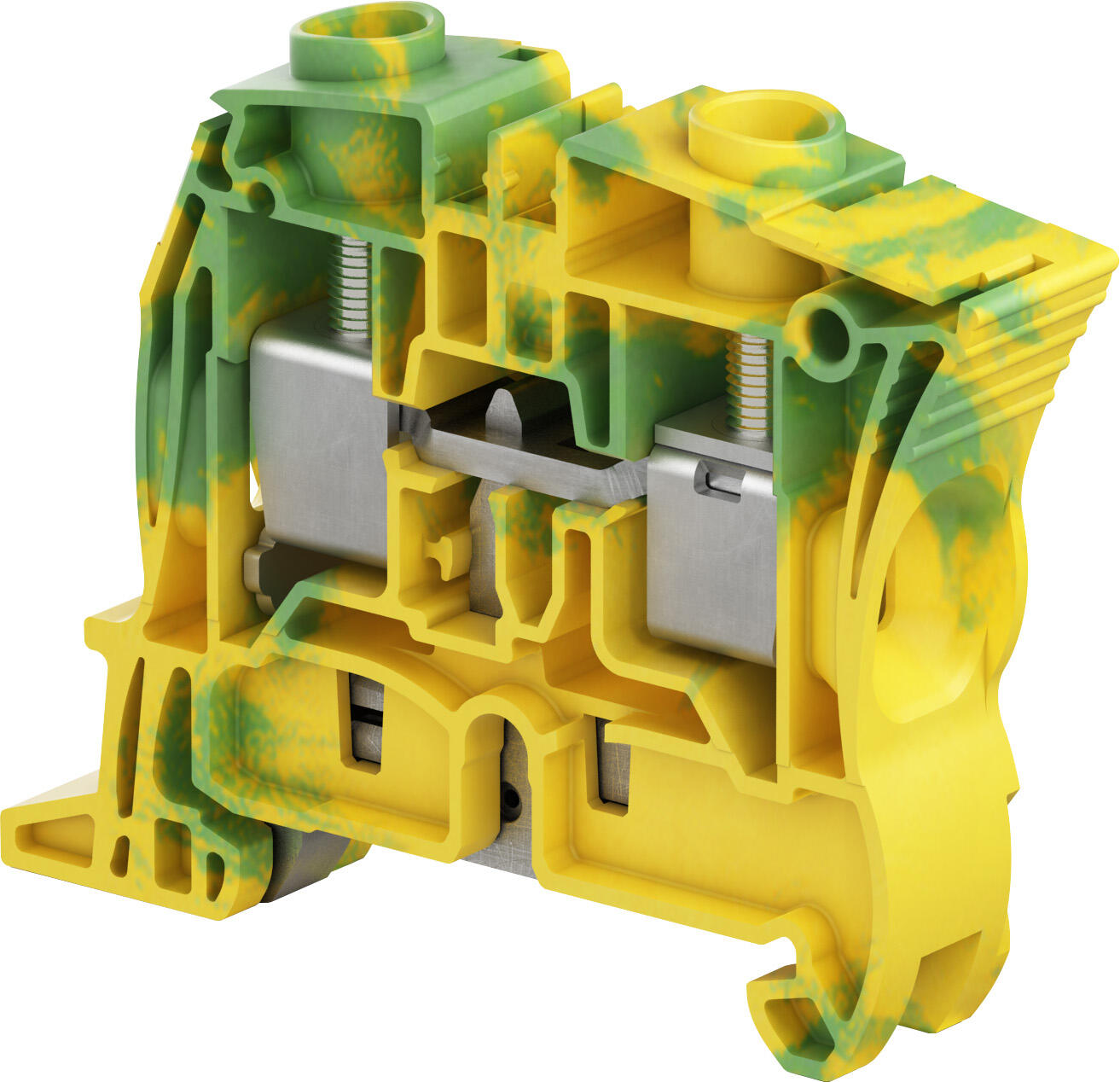

ZS25-PE zelenožlutá svorka 0,5-25mm2 Art: 1SNK512150R0000 Zkopírováno	Žlutozelená							3000 A
ZS25-YL žlutá svorka 0,5-25mm2 Art: 1SNK512060R0000 Zkopírováno	Žlutá	600 V	1000 V	600 V	100 A	101 A	100 A
