ENTRELEC

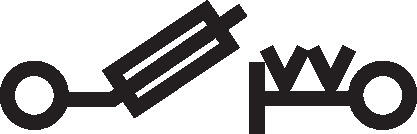

Řadová svorka pro pojistky 5 x 20 mm ZS4-SF
- 4 mm² / 6,3 A
- 6 mm široká uzavřená svorka
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá, Černá |
| Délka odizolování | 11 mm |
| Doporučený plochý šroubovák | 3,5 Ø mm |
| Hloubka | 59,7 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 300 V |
| Jmenovité napětí dle IEC | 630 V |
| Jmenovité napětí dle UL | 300 V |
| Jmenovitý proud dle CSA | 10 A |
| Jmenovitý proud dle IEC | 6,3 A |
| Jmenovitý proud dle UL | 10 A |
| Jmenovitý průřez dle CSA | 10 AWG |
| Jmenovitý průřez dle IEC | 4 mm² |
| Jmenovitý průřez dle UL | 10 AWG |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle UL | 10 AWG |
|---|---|
| Max. průřez vodiče s izolovanou dutinkou dle IEC | 4 mm² |
| Max. průřez vodiče s neizolovanou dutinkou dle IEC | 4 mm² |
| Max. utahovací moment | 0,7 |
| Min. průřez laněného vodiče dle IEC | 0,22 mm² |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. průřez pevného vodiče dle UL | 24 AWG |
| Min. průřez vodiče s izolovanou dutinkou dle IEC | 0,22 mm² |
| Min. průřez vodiče s neizolovanou dutinkou dle IEC | 0,22 mm² |
| Min. utahovací moment | 0,5 |
| Počet připojení | 2 ks |
| Shoda s normami | BV, CB, CE, CSA, DNV, Gost R, Rina, RoHS, USR CNR |
| Šířka | 8 mm |
| Třída krytí | IP20 |
| Výška | 47,1 mm |
Popis produktu
Lištová svorka
Šroub-šroub
Šířka 6 mm
Svorkovnice ZS4-SF dovoluje použítí kabelů až do průřezu 4 mm² a montuje se na lištu TS35.
| ZS4-SF | ZS4-SF-T |
| ||
|
|
Technické parametry
Připojované vodiče | UL | IEC |
Pevný | 24-10 AWG | 0.2-4 mm² |
Lankový | 24-12 AWG | 0.22-4 mm² |
S dutinkou | 24-12 AWG | 0.22-4 mm² |
Jemnovité napětí (V) | 150 | 250 |
Jmenovitý proud (A) | 6.3 | 6.3 |
Jmenovitý průřez | 10 AWG | 4 mm² |
Jmenovitý krátkodobý výdržný proud (1 s) |
| 480 A |
Impulzní výdržné napětí |
| 6000 V |
| ||
Homologace |
|
|
|
| |
|
| |
|
| |
| ||
Montážní pokyny | ||
Odizolovací délka | 10.5 mm | |
Šroubovák | 3.5 mm | |
Utahovací moment | 0.5-0.7 Nm | |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Propojovací svorka s pojistkou | ZS4-SF | 1SNK506410R0000 | E2925948 | 50 ks | |
Propojovací svorka s pojistkou + test 2 mm | ZS4-SF-T2 test 2 mm | 1SNK506411R0000 | E2925949 | ||
Propojovací svorka s pojistkou + LED | ZS4-SF-R1 LED 24-60 V | 1SNK506412R0000 | E2925950 | ||
ZS4-SF-R3 LED 115-250 V | 1SNK506415R0000 | E2925953 | |||
Propojovací svorka s pojistkou + LED + test 2 mm | ZS4-SF-R2 LED 24-60 V + test | 1SNK506413R0000 | E2925951 | ||
ZS4-SF-R4 LED 115-250 V + test | 1SNK506416R0000 | E2925954 | |||
Propojovací svorka s pojistkou | ZS4-S-R2 | 1SNK506414R0000 | E2925952 |
Příslušenství
Popis | Typ | Obj.č. | E-kód | Balení |
Lišta, neperforovaná 35x7.5x1 (2 m) | TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) | TS35F | TS35/F5 | E2929953 | |
Lišta neperforovaná 35x15x1.5 (2 m) | TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka bezšroubová | BADL | 39990302 | E2925699 | 50 ks |
Koncové zarážky | BAM3 | 1SNK900001R0000 | E2925146 | |
Propojky 2-póly | JB6-2 | 1SNK906302R0000 | E2925372 | |
Propojky 3-póly | JB6-3 | 1SNK906303R0000 | E2925373 | |
Propojky 4-póly | JB6-4 | 1SNK906304R0000 | E2925374 | |
Propojky 5-pólů | JB6-5 | 1SNK906305R0000 | E2925375 | |
Propojky 10-pólů | JB6-10 | 1SNK906310R0000 | E2925376 | 20 ks |
Testovací adaptéry | TP2 | 1SNK900203R0000 | E2925155 | |
Testovací adaptéry | TP4 | 1SNK900205R0000 | E2925156 | |
Testovací konektory šířka 5,2 mm | TC5 | 1SNK900200R0000 | E2925153 | 10 ks |
Testovací konektory | TC5 | 1SNK900200R0000 | E2925153 | |
Testovací konektory konc. modulu 5,2 mm | TC5-R1 | 1SNK900201R0000 | E2925154 | |
Distanční vložky šířka 0.8 mm | ES-TC6 | 1SNK900105R0000 | E2925152 | |
Značení řadových svorek 100 ks prázdná karta | MC612 | 1SNK159999R0000 | E2967781 | 1 pc. |
Jiné označení viz příslušenství
| ||||
Bam3 | TC5.. | JB6 | TP2-TP4 | MC612PA |
