ENTRELEC
Řadová svorka pro pojistky 5 x 20 mm, 5 x 25 mm ZS4-SF1
- 4 mm² / 6,3 A
- 8 mm široký
- 5x20, 5x25
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 11 mm |
| Doporučený plochý šroubovák | 3,5 Ø mm |

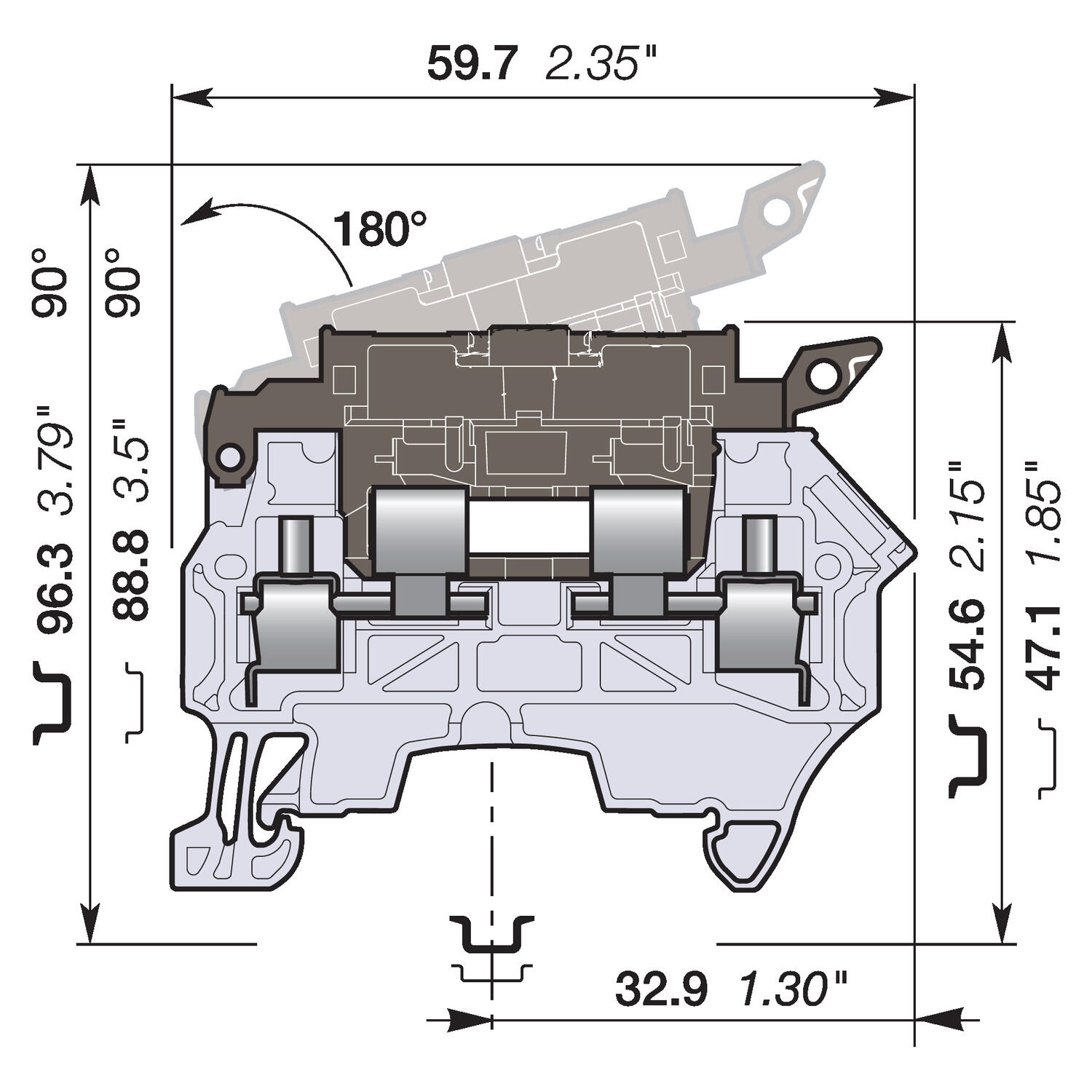

| Hloubka | 59,7 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 300 V |
| Jmenovité napětí dle IEC | 630 V |
| Jmenovité napětí dle UL | 300 V |
| Jmenovitý proud dle CSA | 10 A |
| Jmenovitý proud dle IEC | 6,3 A |
| Jmenovitý proud dle UL | 10 A |
| Jmenovitý průřez dle CSA | 10 AWG |
| Jmenovitý průřez dle IEC | 4 mm² |
| Jmenovitý průřez dle UL | 10 AWG |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
| Max. průřez laněného vodiče dle UL | 10 AWG |
| Max. průřez pevného vodiče dle IEC | 0,4 mm² |
|---|---|
| Max. průřez vodiče s izolovanou dutinkou dle IEC | 4 mm² |
| Max. průřez vodiče s neizolovanou dutinkou dle IEC | 4 mm² |
| Max. utahovací moment | 0,6 |
| Min. průřez laněného vodiče dle IEC | 0,22 mm² |
| Min. průřez laněného vodiče dle UL | 24 AWG |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. průřez vodiče s izolovanou dutinkou dle IEC | 0,22 mm² |
| Min. průřez vodiče s neizolovanou dutinkou dle IEC | 0,22 mm² |
| Min. utahovací moment | 0,4 |
| Počet připojení | 2 ks |
| Shoda s normami | Bureau Veritas, CB, CE, CSA, DNV, Gost R, Rina, RoHS, USR CNR |
| Šířka | 8 mm |
| Třída krytí | IP20 |
| Výška | 47,1 mm |
Popis produktu
Lištová svorkal
Šroub-šroub
Šířka 8 mm
Svorkovnice ZS4-SF1 dovoluje použítí kabelů až do průřezu 4 mm² a montuje se na lištu TS35.
| ZS4-SF1 | ZS4-SF1-T2 |
| ||
|
|
Technické parametry
Připojované vodiče | UL | IEC |
Pevný | 24-10 AWG | 0.2-4 mm² |
Lankový | 24-12 AWG | 0.22-4 mm² |
S dutinkou | 24-12 AWG | 0.22-4 mm² |
Jemnovité napětí (V) | 250 | 300 |
Jmenovitý proud (A) | 6.3 | 6.3 |
Jmenovitý průřez | 10 AWG | 4 mm² |
Jmenovitý krátkodobý výdržný proud (1 s) |
| 480 A |
Impulzní výdržné napětí |
| 8000 V |
| ||
Homologace |
|
|
|
| |
| ||
Montážní pokyny |
|
|
Odizolovací délka | 11 mm | |
Šroubovák | 3.5 mm | |
Utahovací moment | 0.5-0.7 Nm | |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Propojovací svorka | ZS4-SF1 | 1SNK508410R0000 | E2925967 | 50 ks | |
Propojovací svorka s pojistkou + test | ZS4-SF1-T2 | 1SNK508411R0000 | E2925968 | ||

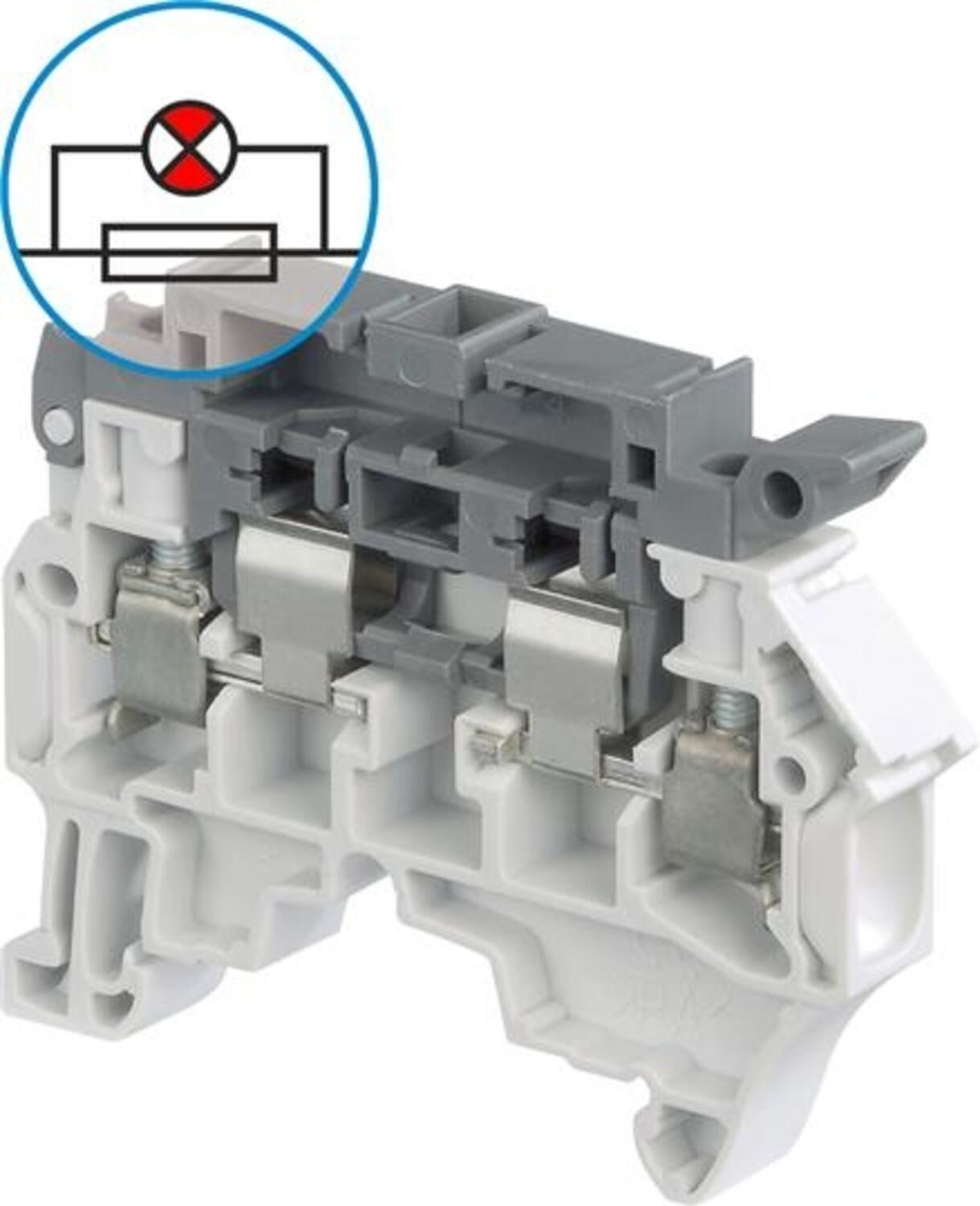

Propojovací svorka s pojistkou + LED | ZS4-SF1-R1 LED 24-60 V | 1SNK508412R0000 | E2925969 | ||
ZS4-SF1-R3 LED 115-250 V | 1SNK508414R0000 | E2925971 | |||
Svorkovnice s pojistkou + LED + test | ZS4-SF1-R2 LED 24-60 V + test | 1SNK508413R0000 | E2925970 | ||
Propojovací svorka s pojistkou | ZS4-S-R3 | 1SNK508416R0000 | E2925973 | ||
Svorkovnice s pojistkou + LED + test | ZS4-SF1-R4 LED 115-250 V + test | 1SNK508415R0000 | E2925972 |
Příslušenství
Popis | Typ | Obj.č. | E-kód | Balení |
Lišta, neperforovaná 35x7.5x1 (2 m) | TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná 35x7.5x1 (2 m) | TS35F | TS35/F5 | E2929953 | |
Lišta neperforovaná 35x15x1.5 (2 m) | TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka bezšroubová | BADL | 39990302 | E2925699 | 50 ks |
Koncové zarážky | BAM3 | 1SNK900001R0000 | E2925146 | |
Koncová sekce | ES4-SF | 1SNK508960R0000 | E2925145 | 20 ks |
Značení řadových svorek 100 ks prázdná karta | MC812PA | 1SNK159999R0000 | E2967781 | 1 ks |
Jiné označení viz příslušenství |
|
|
|
|
Bam3 | ES4-SF | MC612PA |
