ENTRELEC
Řadová svorka dvoupatrová pojistková M4/8.D2.SF
- 4 mm² pro pojistku 5x20 nebo 5x25 max 6,3 A
- Modely s LED indikací nebo bez ní
- 8 mm široký
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 9,5 mm |
| Hloubka | 85,7 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 300 V |
| Jmenovité napětí dle IEC | 630 V |
| Jmenovité napětí dle UL | 300 V |
| Jmenovitý proud dle CSA | 20 A |
| Jmenovitý proud dle IEC | 6,3 A |
| Jmenovitý proud dle UL | 20 A |
| Jmenovitý průřez dle CSA | 12 AWG |
| Jmenovitý průřez dle IEC | 4 mm² |
| Jmenovitý průřez dle UL | 12 AWG |
| Materiál | Polyamid |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
| Max. průřez laněného vodiče dle UL | 12 AWG |
|---|---|
| Max. průřez pevného vodiče dle IEC | 6 mm² |
| Max. průřez pevného vodiče dle UL | 12 AWG |
| Max. utahovací moment | 0,8 |
| Min. průřez laněného vodiče dle IEC | 0,5 mm² |
| Min. průřez laněného vodiče dle UL | 24 AWG |
| Min. průřez pevného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle UL | 24 AWG |
| Min. utahovací moment | 0,5 |
| Počet připojení | 4 ks |
| Shoda s normami | CE, CSA, RoHS, UL |
| Šířka | 8 mm |
| Třída krytí | IP20 |
| Výška | 66,5 mm |
Popis produktu
Dvoupatrová svorka pro pojistku
Šroub-šroub
Pojistkové svorky pro pojistky o rozměrech 5x20mm nebo 5x25mm. Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035).
Svorky s LED indikací jsou označeny ”+” na vnější straně páčky. |
M4/8.D2.SF |
Šířka 8 mm, pojistková svorka |
M 4/8.D2.SFL |
Pojistková svorka s doutnavkou 110/220 V st. |
M 4/8.D2.SFD |
Pojistková svorka s LED 24 V. |
4/8.D2.SFD1 |
Pojistková svorka s LED 48 V. |
M 4/8.D2.SFLJ |
Pojistková svorka s doutnavkou 110/230 V st. |

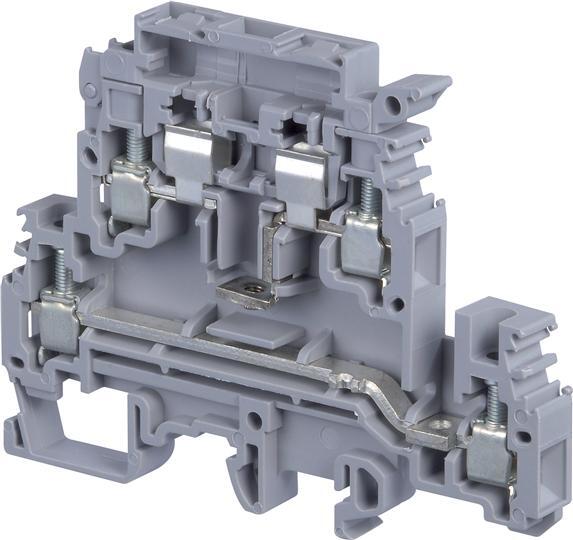

M 4/8.D2.SFDJ |
Pojistková svorka s LED 24 V. |
M 4/8.D2.SFDJ1 |
Pojistková svorka s LED 48 V. |
Technické parametry
| IEC | UL | SCA |
|
Průřez vodiče - pevný | 0.5-4 mm² | 22-12 AWG | 18-12 AWG |
|
Průřez vodiče - lankový | 0.5-4 mm² |
|
|
|
Jmenovité napětí (V) | 630 | 300 | 250 |
|
Jmenovitý proud (A) | 6.3 | 6.3 | 6.3 |
|
Jmenovitý průřez | 4 mm² | 12 AWG | 12 AWG |
|
Délka odizolování (mm) | 9.5 mm/.37" |
| ||
Doporučené utažení (Nm) | 0.5-0.8 Nm/4.4-7.1 lb.in |
| ||
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Dvoupatrová svorka pro pojistku | M4/8.D2.SF | 11560421 |
| 50 | |
Dvoupatrová svorka pro pojistku, doutnavka 110 V / 230 V st | M4/8D2SFL | 11564622 |
| 50 | |
Dvoupatrová svorka pro pojistku, LED indikace 24 V ss | M4/8D2SFD | 11564723 |
| 50 | |
Dvoupatrová svorka pro pojistku, LED 48 V ss | M4/8D2SFD1 | 11564804 |
| 50 | |
Dvoupatrová svorka pro pojistku s možností vnitřního propojení | M4/8.D2.SFJ | 11569211 |
| 50 | |
Dvoupatrová svorka pro pojistku, doutnavka 110 V / 230 V st | M4/8D2SFLJ | 11564905 |
| 50 | |
Dvoupatrová svorka pro pojistku, LED 24 V ss | M4/8D2SFDJ | 11565002 |
| 50 | |
Dvoupatrová svorka pro pojistku, LED 48 V ss | M4/8D2SFDJ1 | 11565127 |
| 50 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
Koncovka, vysoká |
| BAEH | 11693404 |
| 50 |
Koncovka, vysoká, kovová patka |
| BADH | 11690027 |
| 50 |
Krajní stěna, šedá pro M4/8.D2.SF |
| FEM8D2S | 11691307 |
| 20 |
Testovací zdířka 2 mm |
| AL2 | 16307000 |
| 10 |
Testovací zdířka 3 mm/ 9,5 mm |
| AL3 | 16326100 |
| 10 |
Testovací zdířka 4 mm/12.3 mm |
| AL4 | 16326201 |
| 10 |
Testovací banánek |
| FC2 | 00786526 | E2925658 | 10 |
Zkratovací propojka, 2-pólová |
| BJM8 | 16852005 |
| 10 |
Zkratovací propojka, 3-pólová |
| BJM8 | 16852122 |
| 10 |
Zkratovací propojka, 4-pólová |
| BJM8 | 16852223 |
| 10 |
Zkratovací propojka, 5-pólová |
| BJM8 | 16852324 |
| 10 |
BZkratovací propojka, 10-pólová |
| BJM8 | 16897400 | E2925702 | 10 |
Zkratovací propojka |
| EL6 | 17362721 |
| 10 |
Zkratovací hřeben, 10-pólový |
| PC81 | 17352311 |
| 10 |
Spojovací tyčka, 2-pólová |
| TGA8 | 16867211 |
| 10 |
Spojovací tyčka, 3-pólová |
| TGA8 | 16867312 |
| 10 |
Spojovací tyčka, 4-pólová |
| TGA8 | 16867413 |
| 10 |
Zajišťovací kroužek |
| ANT | 16867514 |
| 10 |
Propojovací vložka |
| CN5 | 17937116 |
| 10 |
Zástrčka pro M4/8D2SB |
| CBD2S | 17840814 |
| 10 |
RC610/RC810 Popisné štítky
|
|
BAEH | BADH |
FEM8D2S | AL2 |
| |
FC2 | BJM8 |
EL6 | PC81 |
TGA8 | ANT |
|
|
FU520 | FU525 |
CN5 | CBD2S |
|
|
RC610 na páčku, RC810 |
|
Pojistky 5x20 a 5x25 | |||
FU250 5x20-250 V | FU525 5x25-250 V | ||
0.5 A | FU200.5A | 1.6 A | FU5251.6A |
1 A | FU5201A | 2 A | FU5252A |
2 A | FU5202A | 2.5 A | FU5252.5A |
3.15 A | FU5203.15A | 4 A | FU5254A |
5 A | FU5205A | 6.3 A | FU5256.3A |
