ENTRELEC
Řadová svorka dvoupatrová M6/8.D2
- 6 mm² / 41 A
- 8 mm široký
- Průchozí svorka
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 12 mm |
| Doporučený plochý šroubovák | 4 Ø mm |

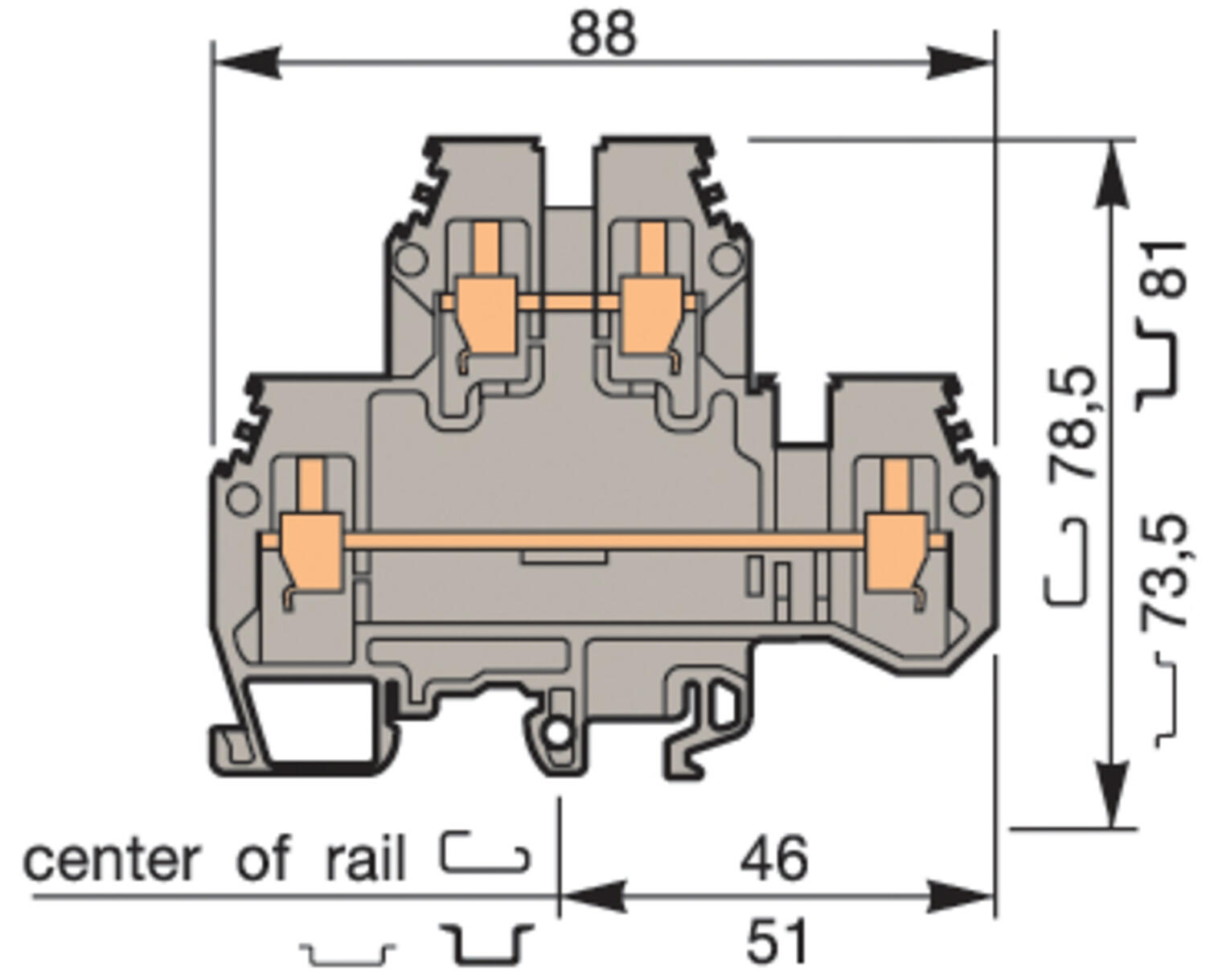

| Hloubka | 88 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 800 V |
| Jmenovité napětí dle UL | 600 V |
| Jmenovitý proud dle CSA | 45 A |
| Jmenovitý proud dle IEC | 41 A |
| Jmenovitý proud dle UL | 50 A |
| Jmenovitý průřez dle CSA | 8 AWG |
| Jmenovitý průřez dle IEC | 6 mm² |
| Jmenovitý průřez dle UL | 8 AWG |
| Materiál | Polyamid |
| Max. průřez laněného vodiče dle IEC | 6 mm² |
|---|---|
| Max. průřez pevného vodiče dle IEC | 10 mm² |
| Max. průřez pevného vodiče dle UL | 8 AWG |
| Max. utahovací moment | 1 |
| Min. průřez laněného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle IEC | 0,5 mm² |
| Min. průřez pevného vodiče dle UL | 16 AWG |
| Min. utahovací moment | 0,8 |
| Počet připojení | 4 ks |
| Shoda s normami | CE, CSA, Gost R, RoHS, UL |
| Šířka | 8 mm |
| Stupeň znečištění prostředí | 3 |
| Třída krytí | IP20 |
| Výška | 73,5 mm |
Popis produktu
Dvoupatrová svorka
Šroub-šroub
Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035).
Šířka 8 mm |
Technické parametry
| UL | IEC |
|
Průřez vodiče - pevný | 18-8 AWG | 0.5-10 mm² |
|
Průřez vodiče - lankový | 18-8 AWG | 0.2-4 mm² |
|
Jmenovité napětí (V) | 600 | 800 |
|
Jmenovitý proud (A) | 50 | 41 |
|
Jmenovitý průřez | 8 AWG | 6 mm² |
|
Délka odizolování (mm) | 12 |
| |
Doporučené utažení (Nm) | 0.8-1 |
| |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
M6/8.D2 Dvoupatrová svorka, šedá | M6/8.D2 | 11550112 |
| 50 | |

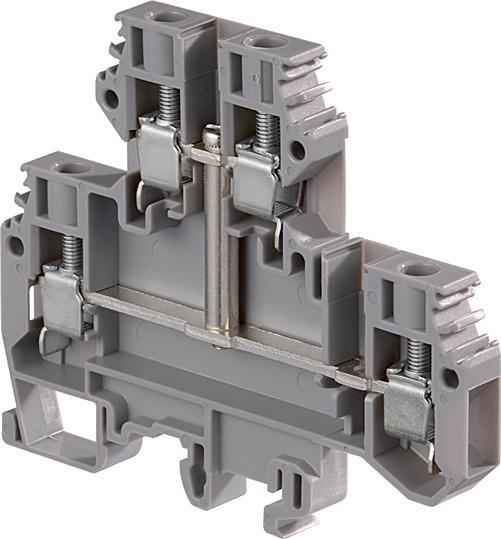

M6/8.D1 Dvoupatrová svorka s vertikální propojkou | M6/8.D1 | 11549817 |
| 50 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná, 35x7.5x1 (2 m) |
| TS35F5 | TS35/F5 | E2929953 | 20x2 m |
Lišta, vysoká neperforovaná, 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka vysoká, šedá |
| BAMH | 11483600 | E2925485 | 50 |
Krajní stěna, šedá, pro M6/8.D2 |
| FEM8D | 11665625 |
| 20 |
Oddělovač obvodů |
| SCM 6 | 11300310 | E2925621 | 10 |
Testovací zdířka 2 mm/12 mm | 1 | AL2 | 16304321 | E2925663 | 10 |
Testovací zdířka 4 mm/12.3 mm | 1 | AL4 | 16326201 |
| 10 |
Zkratovací propojka, 2-pólová | 1 | BJM8 | 16852005 |
| 10 |
Zkratovací propojka, 3-pólová | 1 | BJM8 | 16852122 |
| 10 |
Zkratovací propojka, 4-pólová | 1 | BJM8 | 16852223 |
| 10 |
Zkratovací propojka, 5-pólová | 1 | BJM8 | 16852324 |
| 10 |
Zkratovací propojka, 10-pólová |
| BJM8 | 16897400 | E2925702 | 10 |
Zkratovací pásek, 20-pólový (bez šroubů) |
| BJS8 | 17478905 |
| 10 |
Šroub pro BJS5D |
| EV6D | 16840016 |
| 100 |
RC65/RC610/RC810 RC Popisné štítky
(1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků.
BAMH | FEM8D |
SCM6 | AL2 |
DCV | BJM8 |
|
|
BJS8 | RC65-RC610-C810 |
