ENTRELEC

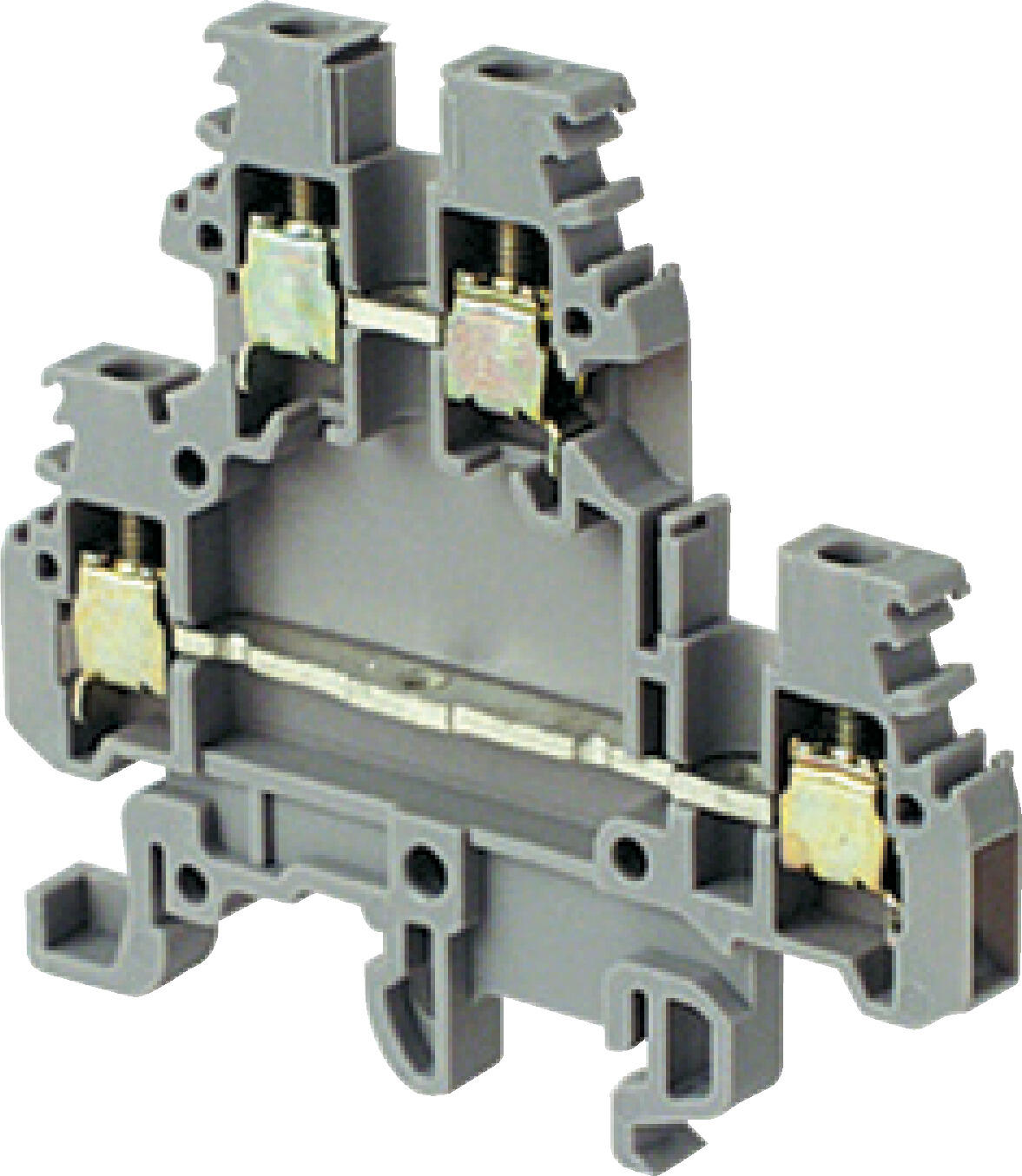

Řadová svorka dvoupatrová M4/6.D2
- 4 mm² / 32 A
- 6 mm široký
- průchozí svorka
Vybraná varianta
Vybraná varianta
Specifikace
| Balení | 50 ks |
|---|---|
| Barva | Šedá |
| Délka odizolování | 8,5 mm |
| Doporučený plochý šroubovák | 4 Ø mm |
| Hloubka | 65,5 mm |
| Impulzní výdržné napětí | 8000 V |
| Jmenovité napětí dle CSA | 600 V |
| Jmenovité napětí dle IEC | 800 V |
| Jmenovité napětí dle UL | 300 V |
| Jmenovitý proud dle CSA | 25 A |
| Jmenovitý proud dle IEC | 32 A |
| Jmenovitý proud dle UL | 20 A |
| Jmenovitý průřez dle CSA | 12 AWG |
| Jmenovitý průřez dle IEC | 4 mm² |
| Jmenovitý průřez dle UL | 12 AWG |
| Materiál | Polyamid |
| Max. průřez laněného vodiče dle IEC | 4 mm² |
|---|---|
| Max. průřez pevného vodiče dle IEC | 4 mm² |
| Max. průřez pevného vodiče dle UL | 12 AWG |
| Max. utahovací moment | 0,8 Nm |
| Min. průřez laněného vodiče dle IEC | 0,22 mm² |
| Min. průřez pevného vodiče dle IEC | 0,2 mm² |
| Min. průřez pevného vodiče dle UL | 22 AWG |
| Min. utahovací moment | 0,5 Nm |
| Počet připojení | 4 ks |
| Shoda s normami | CE, CSA, Gost R, RoHS, UL |
| Šířka | 6 mm |
| Stupeň znečištění prostředí | 3 |
| Třída krytí | IP20 |
| Výška | 59,5 mm |
Popis produktu
Dvoupatrová svorka
Šroub-šroub
Univerzální montáž na DIN lišty TS35 nebo TS32 dle norem (EN 50022, 50035).
|
Šířka 6 mm |
Technické parametry
| UL | IEC |
|
Průřez vodiče - pevný | 22-12 AWG | 0.2-4 mm² |
|
Průřez vodiče - lankový | 22-12 AWG | 0.2-4 mm² |
|
Jmenovité napětí (V) | 600 | 800 |
|
Jmenovitý proud (A) | 20 | 32 |
|
Jmenovitý průřez | 12 AWG | 4 mm² |
|
Délka odizolování (mm) | 8.5 |
| |
Doporučené utažení (Nm) | 0.4-0.6 |
| |
Objednací informace
Popis | Barva | Typ | Obj.č. | E-kód | Balení |
Dvoupatrová svorka, šedá |
| M4/6.D2 | 11527122 | E2925540 | 50 |
Dvoupatrová svorka, šedá, sp řepážkou |
| M 4/6 D2.1 | 11512601 |
| 50 |
Dvoupatrová svorka, modrá |
| M4/6.D2.N | 12512603 |
| 50 |
Dvoupatrová svorka, zelená |
| M4/6.D2 | 10504421 |
| 50 |
Dvoupatrová svorka, žlutá |
| M4/6.D2 | 10504522 |
| 50 |
Dvoupatrová svorka, černá |
| M4/6.D2 | 10504724 |
| 50 |
Dvoupatrová svorka, červená |
| M4/6.D2 | 10504805 |
| 50 |
Dvoupatrová svorka, oranžová |
| M4/6.D2 | 10504906 |
| 50 |
Doplňky
Popis | Pozn. | Typ | Obj.č. | E-kód | Balení |
G-lišta 32x15x1.5 (2 m) |
| TS32 | TS32 | E2925290 | 20x2 m |
Lišta, neperforovaná 35x7.5x1 (2 m) |
| TS35 | TS35 | E2929954 | 20x2 m |
Lišta, perforovaná, 35x7.5x1 (2 m) |
| TS35F5 | TS35/F5 | E2929953 | 20x2 m |
Lišta, vysoká neperforovaná, 35x15x1.5 (2 m) |
| TS35C | TS35/C | E2929956 | 10x2 m |
Koncovka vysoká, šedá |
| BAMH | 11483600 | E2925485 | 50 |
Krajní stěna, šedá, MA2,5/5.D2-M4/6.D2 |
| FEM6D | 11849923 | E2925612 | 20 |
Oddělovač obvodů pro MA2,5/5.D2 |
| SCMA5D | 11348205 |
| 10 |
Testovací zdířka 2 mm | 1 | AL2 | 16307000 |
| 10 |
Testovací zdířka |
| DCG | 16321805 |
| 10 |
Testovací banánek |
| FC2 | 00786526 | E2925658 | 10 |
Zkratovací propojka, 2-pólová | 1 | BJM 61 | 17351511 |
| 10 |
Zkratovací propojka, 3-pólová | 1 | BJM 61 | 17351612 |
| 10 |
Zkratovací propojka, 4-pólová | 1 | BJM 61 | 17351713 |
| 10 |
Zkratovací propojka, 5-pólová | 1 | BJM 61 | 17351925 |
| 10 |
Zkratovací propojka, 10-pólová | 1 | BJM 61 | 17352022 | E2925714 | 10 |
Zkratovací propojka |
| EL6 | 17362721 |
| 10 |
Zkratovací pásek, 10-pólová (bez šroubů) |
| BJS 61 | 16848527 |
| 10 |
Šroub pro BJS61 |
| EV6D | 16840016 |
| 100 |
Zkratovací hřeben, 10-pólový |
| PC61 | 16331122 | E2925360 | 10 |
Vertikální propojka |
| ITV6 | 16896204 |
| 10 |
RC65/RC610 Popisné štítky |
|
|
|
|
|
(1) Oddělovač obvodů SC je nezbytný při použití těchto doplňků.
|
|
BAMH | FEM6D |
|
|
SCM6D | AL2 |
|
|
DCV | FC2 |
|
|
BJM61 | EL6 |
|
|
BJS61 | PC61 |
|
|
ITV6 | RC65-RC610 |
