Stykače RIC produktová řada

Rozsah 16 A - 63 A Pro širší nabídku stykačů nás prosím kontaktujte přes email nebo telefonicky Integrovaná zhášecí dioda Cívka AC/ DC
  • Rozsah 16 A - 63 A
  • Pro širší nabídku stykačů nás prosím kontaktujte přes email nebo telefonicky

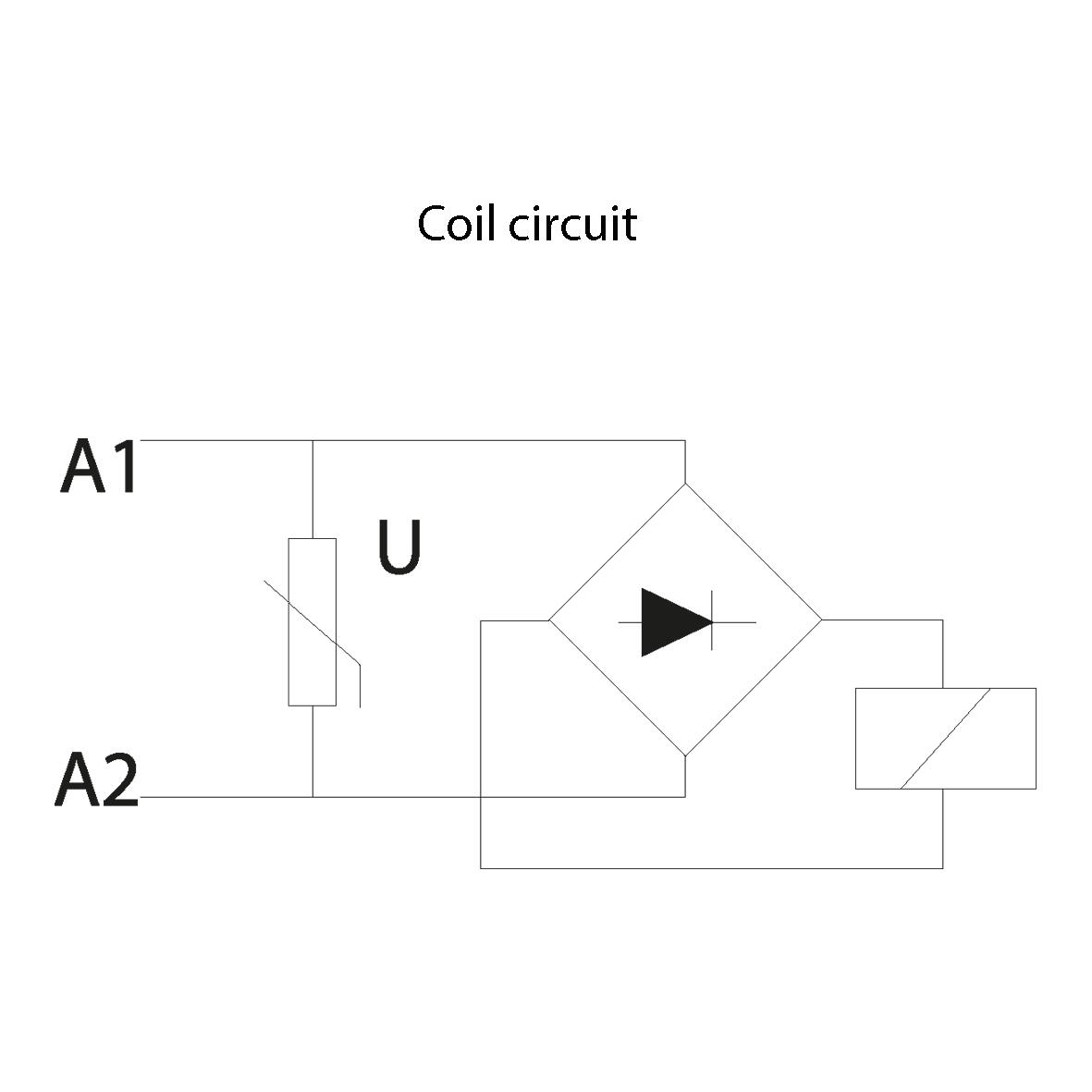

  • Integrovaná zhášecí dioda
  • Cívka AC/ DC

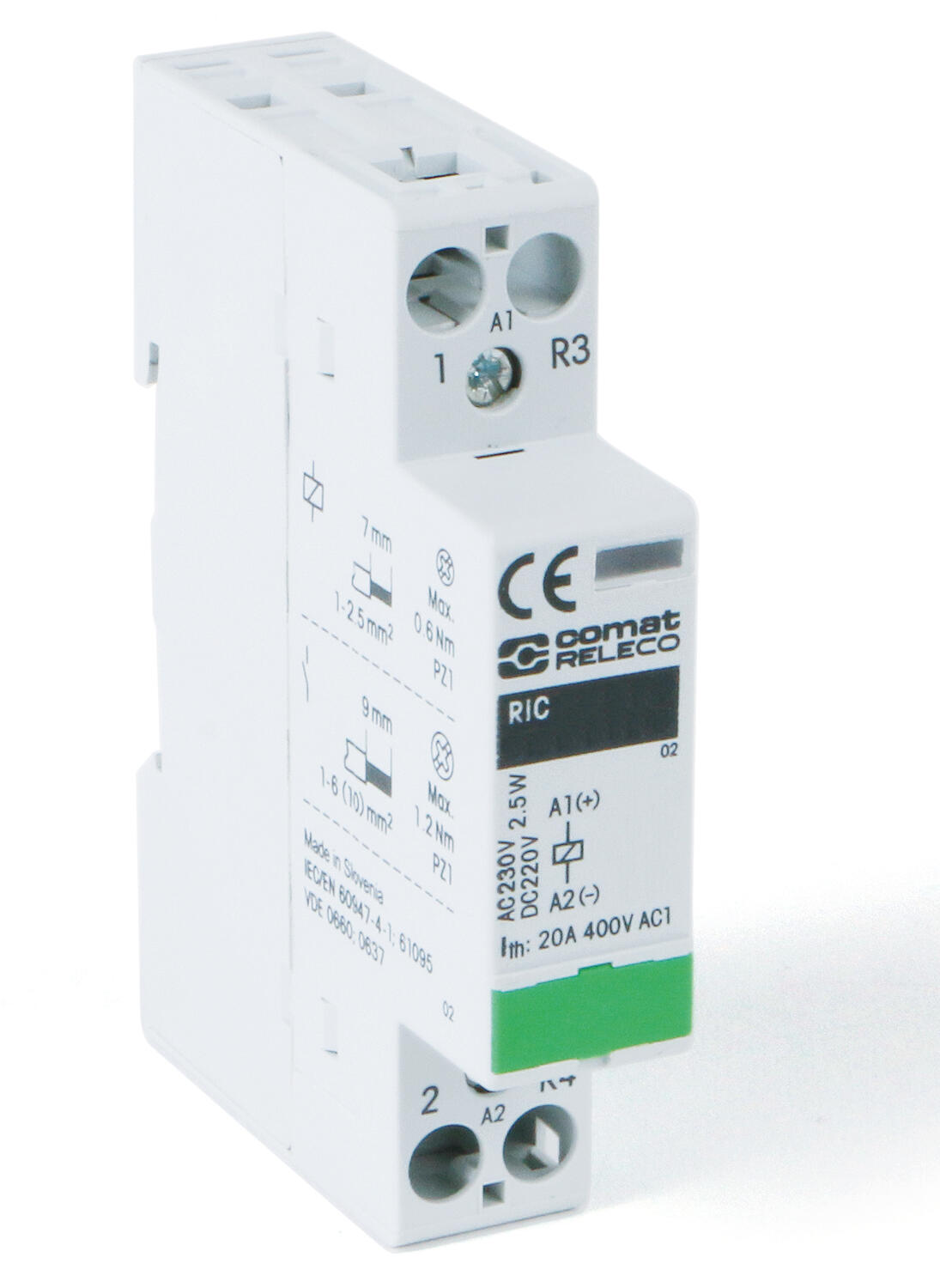

RIC20.tif

RIC20 Edit.tif

RIC32-200UC230 - Stykac 32A, 2x NC

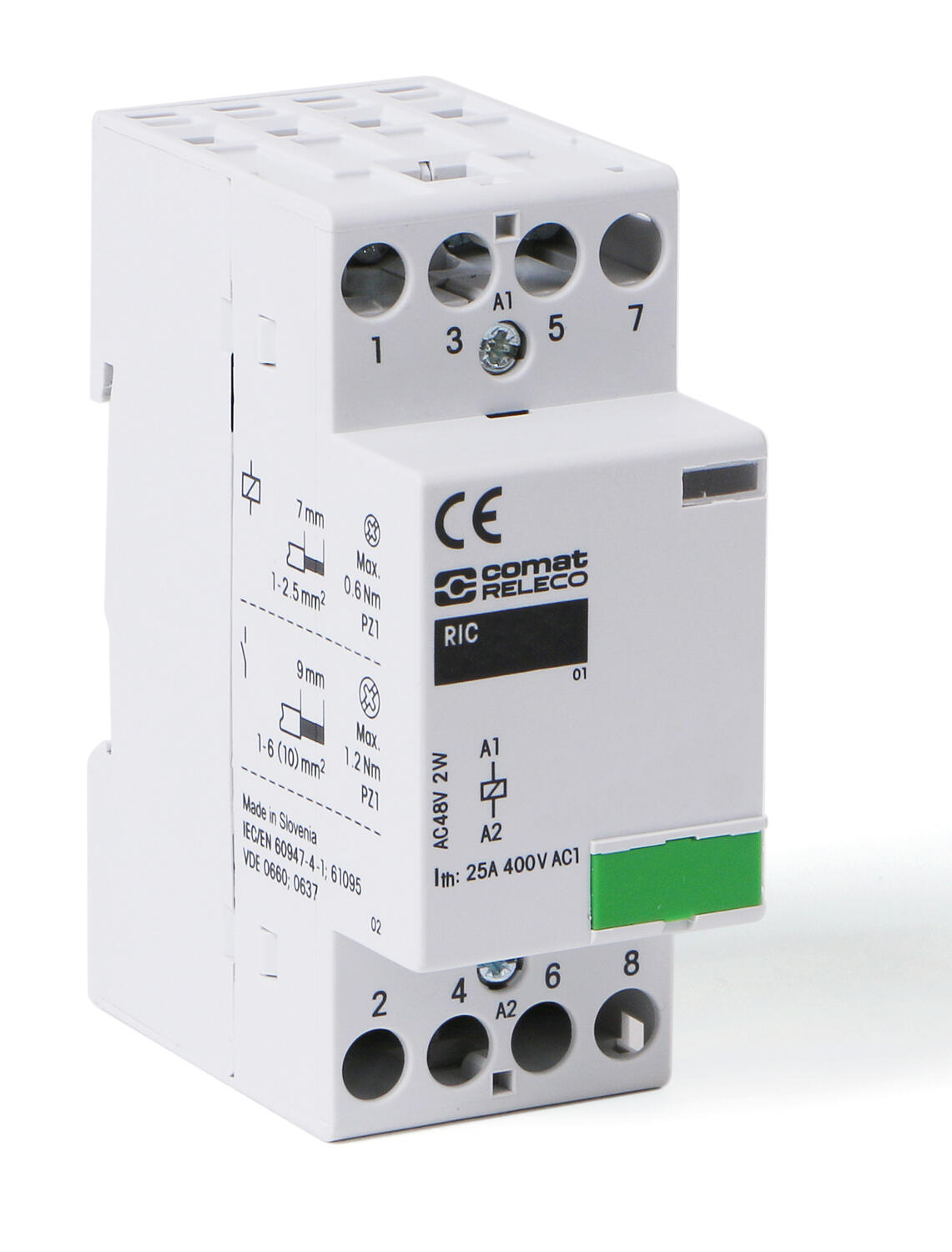

RIC25.tiff

RIC32-400UC230 - Stykac 32A, 4x NO

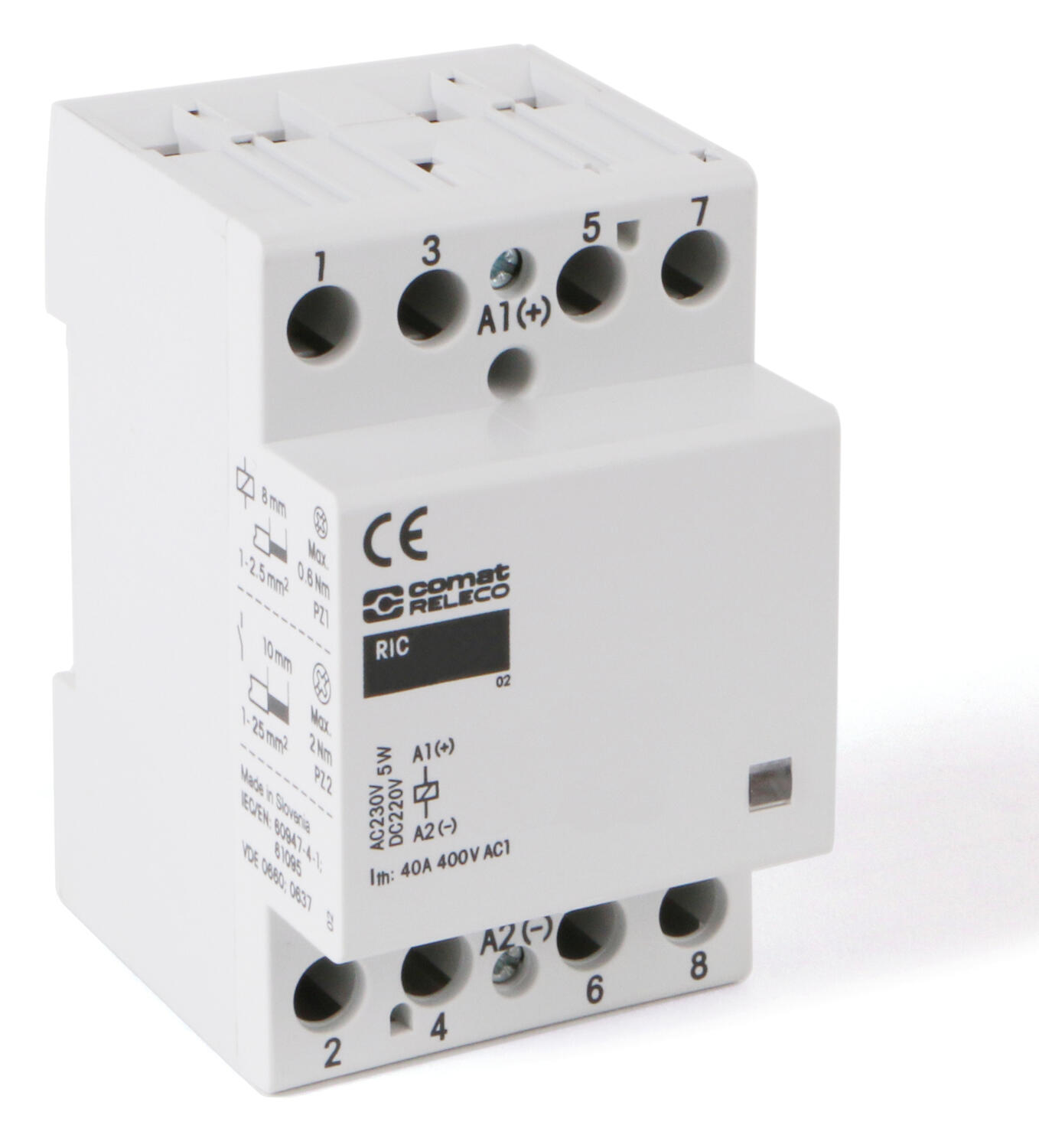

RIC40.tiff

RIC40-220UC230

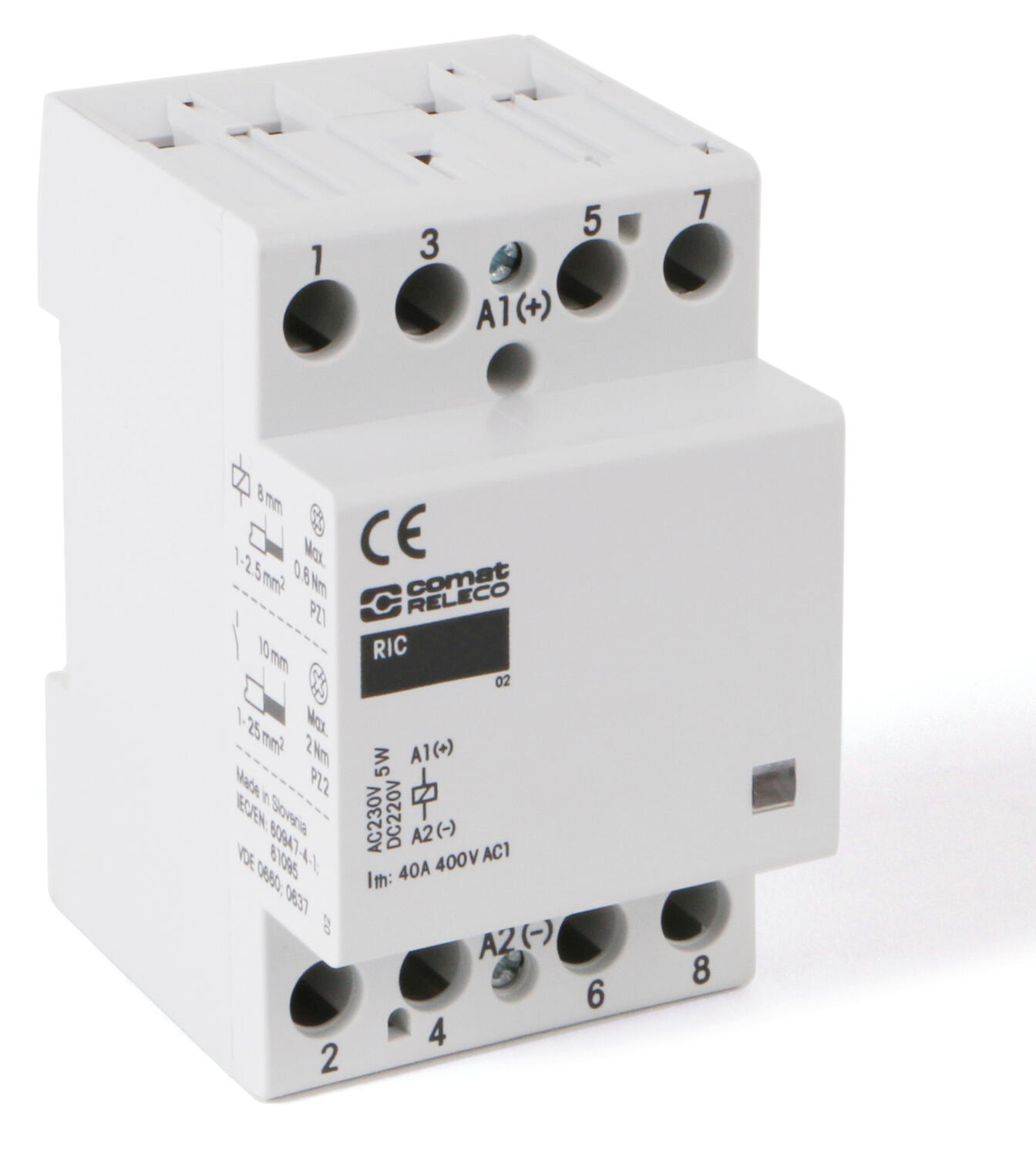

RIC63.tiff

RIC63-220UC230

Vybraná varianta

Varianty produkty
Releco_2019.eps

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Doba odezvy 15…45ms
Doba uvolnění 20…50ms
Doporučená min. zátěž 50 mA/17 V
Doporučený moment utažení 1,2
Hmotnost 130 g
Jmenovité napětí cívky AC/DC 230 V AC/DC
Materiál kontaktu AgNi
Min. spínací napětí 400 V
Náběh max. 180 A
Náběhový proud 50 A
Počet kontaktů 2
Pracovní napětí -15 %/+10 % Un
Připojení více vodičů 2,5 mm2 Coil / 6 mm2 contacts
Provozní teplota max. 55 °C
Provozní teplota min. -15 °C
Šířka 17,5 mm
Spínací napětí 160 V
Spotřeba 2.1 VA / 2.1 W
Teplota skladování do 80 °C
Teplota skladování od -30 °C
Třída krytí IP20
Vypínací proud 20 A

Ke stažení

Rozměry a připojení

Nákresy

Popis produktu

RIC-AUX

RIC20

RIC63


Typ

RIC20

RIC25

RIC40

RIC63

RIC-AUX

Napětí / Frekvence

AC/DC 50/60 Hz

-

Aranžmá kontaktů

NO

RIC20-connecting

RIC40-connecting

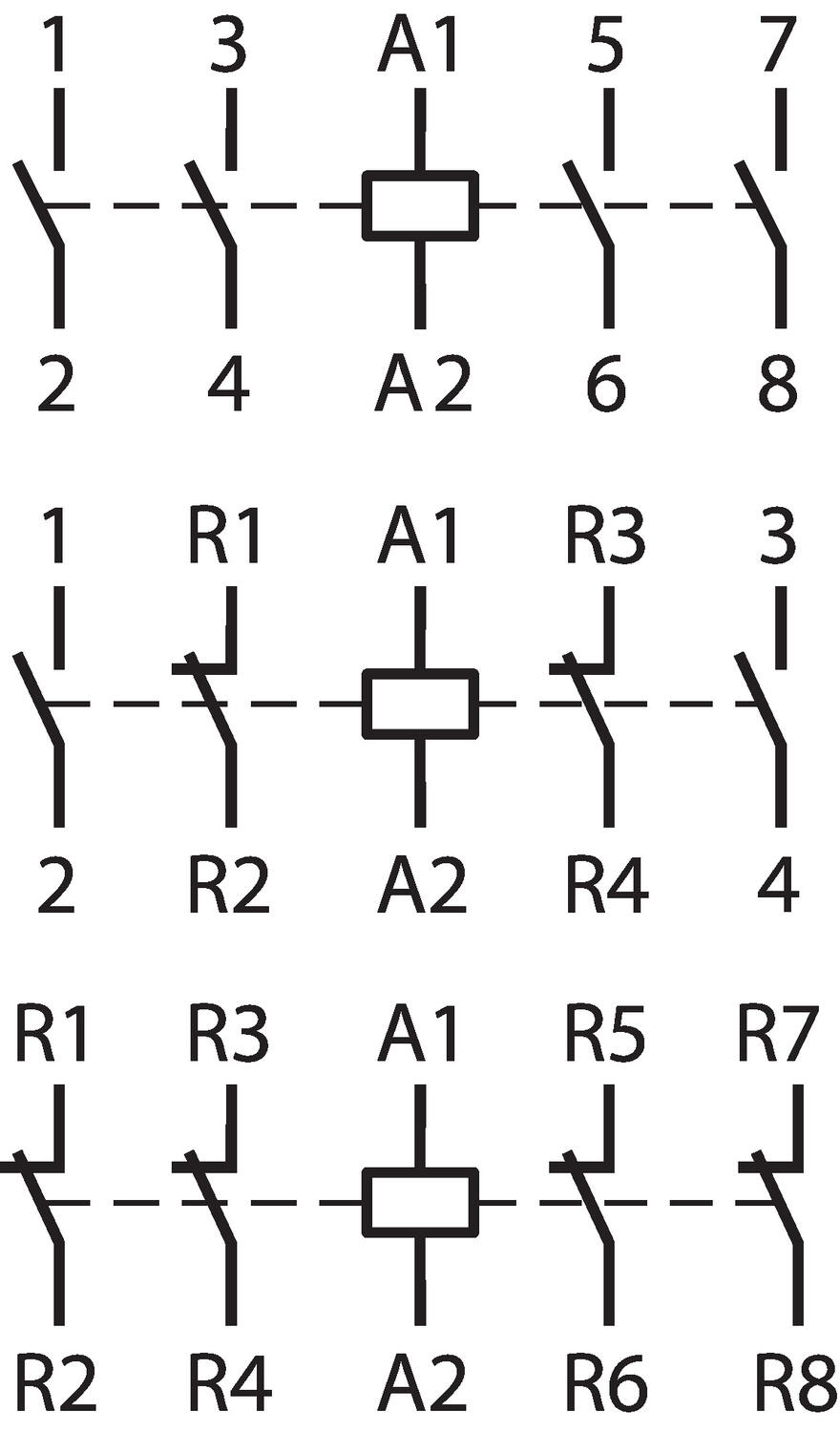

RIC63-connecting

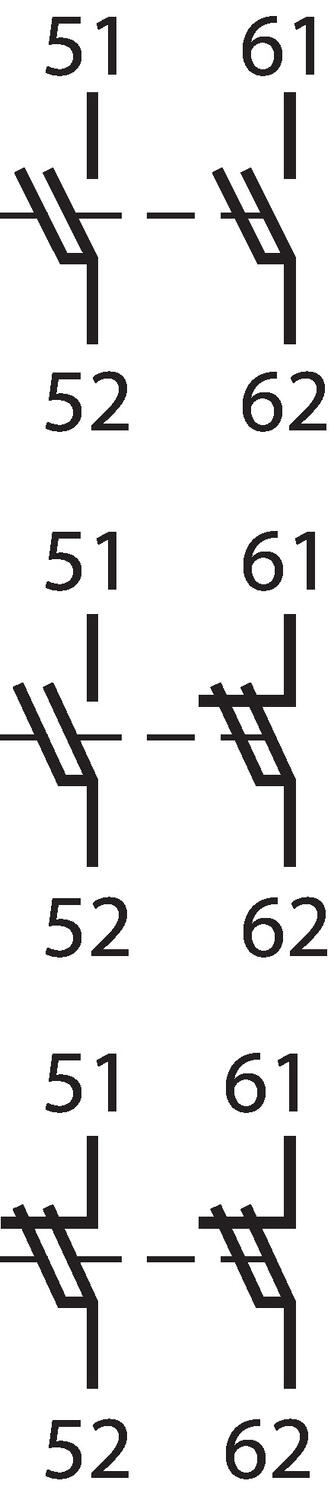

RIC-AUX-connecting

NO & NC

NC

Příkon

2.5 W

3 W

5 W

-

Jmenovité napětí cívky (V)

-15 %/+10 % z Un

-

Izolace , EN 611810-5

4 kV/3

-

Teplotní rozsah

-20...50 °C

Zpoždění při sepnutí

20 ms

10 ms

20 ms

-

Zpoždění při rozepnutí

20 ms

50 ms

35 ms

-



Materiál kontaktů

AgNi

AgSnO2

AgNi

Typy kontaktů

2 NO, 2 NC
nebo 1 NO/1 NC

4 NO, 4 NC
nebo 2 NO/2 NC

4 NO

2 NO, 2 NC
nebo 1 NO/1 NC

Vypínací schopnost,

max

20 A

25 A

40 A

63 A

6 A

min

10 mA

5 mA

napětí

400 V

AC3

1.3 kW/230 V

2.2 kW/400 V

5.5 kW/400 V

8.5 kW/230 V

-

AC1/AC7a

4 kW/230 V

16 kW/400 V

26 kW/400 V

40 kW/400 V

-

Max. počet sepnutí/ hod

600

120

600

Elektrická životnost AC1

2x105

1x 105

2x105



Montáž (DIN/EN 43880)

na DIN lištu TS35

Homologace


Ce-marking

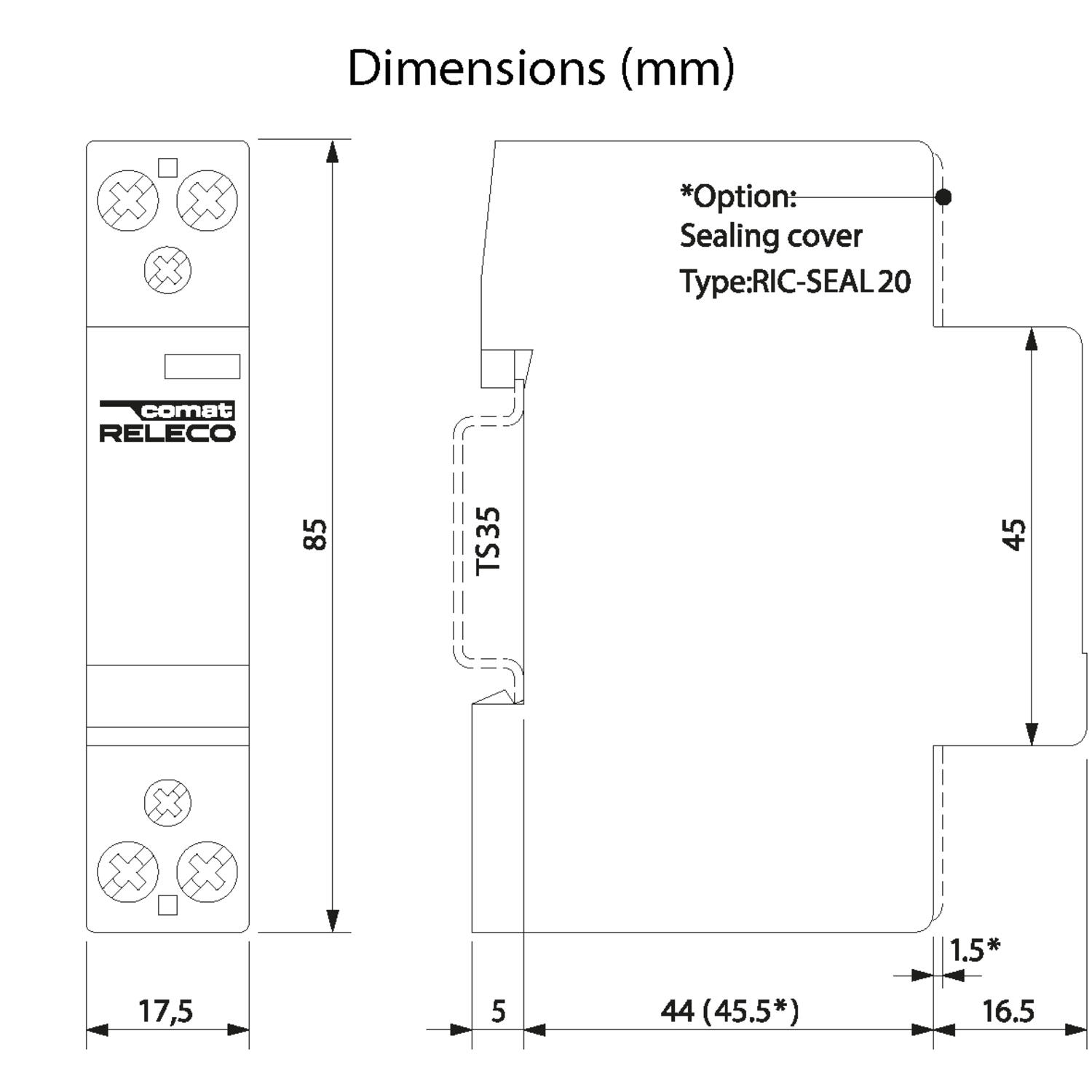

Rozměry



Objednací informace

Objednací čísla

Popis

Kontakty

Napětí cívky

RIC20-200UC24

Stykač, 20 A

2 NO

24 V AC/DC

RIC20-020UC24

2 NC

RIC20-110UC24

1 NO & 1 NC

RIC20-200UC230

2 NO

230 V AC/DC

RIC20-020UC230

2 NC

RIC20-110UC230

1 NO & 1 NC

RIC25-400UC24

Stykač, 25 A

4 NO

24 V AC/DC

RIC25-040UC24

4 NC

RIC25-220UC24

2 NO & 2 NC

RIC25-400UC230

4 NO

230 V AC/DC

RIC25-040UC230

4 NC

RIC25-220UC230

2 NO & 2 NC

RIC40-400UC24

Stykač, 40 A

4 NO

24 V AC/DC

RIC40-040UC24

4 NO

RIC40-220UC24

2 NO & 2 NC

RIC40-400UC230

4 NO

230 V AC/DC

RIC40-040UC230

4 NO

RIC40-220UC230

2 NO & 2 NC

RIC63-400UC24

Stykač, 63 A

4 NO

24 V AC/DC

RIC63-040UC24

Stykač, 63 A

4 NC

RIC63-220UC24

2 NO & 2 NC

RIC63-400UC230

4 NO

230 V AC/DC

RIC63-040UC230

4 NC

RIC63-220UC230

2 NO & 2 NC

RIC-AUX02

Pomocný kontakt pro stykač , 6 A

2 NC



RIC-AUX11

1 NO & 1 NC



RIC-AUX20

2 NO





Příslušenství

Příbuzné produkty

INSPO

Produktové zprávy

Facility Management 4.0: Jak zajistit maximální bezpečnost a energetickou efektivitu vaší budovy

Moderní budovy již nejsou pouze statickými strukturami z betonu a skla. Stávají se z nich "živé organismy" řízené sofistikovanými nervovými systémy. Technologie pro monitorování a řízení procesů, často souhrnně označované jako BMS (Building Management Systems) nebo MaR (Měření a Regulace), jsou klíčové pro efektivitu, bezpečnost a komfort uživatelů.

Produktové zprávy

Efektivní oddělení řídicích a procesních obvodů pomocí reléových modulů DELCON

Případová studie z oblasti papírenského a chemického průmyslu

Produktové zprávy

Nová generace klimatizačních jednotek SLIMLINE NEO

Seifert Systems uvádí SLIMLINE NEO: Revoluční chlazení s R290 bez PFAS. Invertorová technologie srazí náklady a chrání klima. Budoucnost je teď.

Produktové zprávy

Adel System

Oznamuje navázání nové strategické spolupráce s italským výrobcem ADEL System, lídrem v oblasti zálohovaného napájení. Toto partnerství rozšiřuje naše portfolio o špičkové průmyslové napájecí zdroje, DC-UPS systémy a inteligentní nabíječky baterií, které jsou navrženy pro maximální spolehlivost a bezpečnost v nejnáročnějších aplikacích.
Produktové zprávy

Klimatizace pro potravinářský a nápojový průmysl

Zajistěte bezchybný výkon a chraňte veřejné zdraví. Tento průvodce vám pomůže vybrat zařízení, které odolá drsným podmínkám potravinářské výroby a splní veškeré regulační požadavky.

Produktové zprávy

Napájecí zdroj Puls s displejem

Informace přímo z displeje vašeho napájecího zdroje. Věděli jste, že informace můžete získat přímo z vašeho napájecího zdroje?

Objednací číslo Doba odezvy Doba uvolnění Doporučený moment utažení Hmotnost Jmenovité napětí cívky AC/DC Materiál kontaktu Náběh max. Náběhový proud Počet kontaktů Šířka Spínací napětí Spotřeba Vypínací proud Cena
RIC20 Edit.tif
Stykač 20A, 2x NO,nap.24VAC/DC
Art:
RIC20-200UC24 Zkopírováno
15…45ms
20…50ms
130 g
24 V AC/DC
AgNi
180 A
50 A
2
17,5 mm
17 V
2.1 VA / 2.1 W
20 A
RIC20 Edit.tif
Instalační stykač 230 VAC, 2x NO, 20 A
Art:
RIC20-200UC230 Zkopírováno
15…45ms
20…50ms
1,2
130 g
230 V AC/DC
AgNi
180 A
50 A
2
17,5 mm
160 V
2.1 VA / 2.1 W
20 A
RIC20 Edit.tif
Instalační stykač, 20A / 2xnc / 230V
Art:
RIC20-020UC230 Zkopírováno
15…45ms
20…50ms
1,2
130 g
230 V AC/DC
AgNi
180 A
50 A
2
17,5 mm
160 V
2.1 VA / 2.1 W
20 A
RIC20 Edit.tif
Instalační stykač, 20A / 2xnc / 230V
Art:
RIC20-110UC230 Zkopírováno
15…45ms
20…50ms
1,2
130 g
230 V AC/DC
AgNi
180 A
50 A
2
17,5 mm
160 V
2.1 VA / 2.1 W
20 A
RIC20 Edit.tif
Stykač 20A, 2x NC,nap.24VAC/DC
Art:
RIC20-020UC24 Zkopírováno
15…45ms
20…50ms
1,2
130 g
24 V AC/DC
AgNi
180 A
50 A
2
17,5 mm
17 V
2.1 VA / 2.1 W
20 A
RIC20 Edit.tif
Stykač 20A,1xNO+NC,nap24VAC/DC
Art:
RIC20-110UC24 Zkopírováno
15…45ms
20…50ms
1,2
130 g
24 V AC/DC
AgNi
180 A
50 A
2
17,5 mm
17 V
2.1 VA / 2.1 W
20 A
RIC25.tiff
Stykač 25A, 4x NO,nap.24VAC/DC
Art:
RIC25-400UC24 Zkopírováno
15…45ms
20...70ms
1,2
250 g
24 V AC/DC
AgNi
280 A
60 A
4
35 mm
17 V
2.6 VA / 2.6 W
25 A
RIC25.tiff
Instalační stykač, 25A / 4xno / 230V
Art:
RIC25-400UC230 Zkopírováno
15…45ms
20...70ms
1,2
250 g
230 V AC/DC
AgNi
280 A
60 A
4
35 mm
160 V
2.6 VA / 2.6 W
25 A
RIC25.tiff
Instalační stykač, 25A / 2NO + 2NC / 230V
Art:
RIC25-220UC230 Zkopírováno
15…45ms
20...70ms
1,2
250 g
230 V AC/DC
AgNi
280 A
60 A
4
35 mm
160 V
2.6 VA / 2.6 W
25 A
RIC25.tiff
Stykač 25A, 2x NO/2x NC,n.24V
Art:
RIC25-220UC24 Zkopírováno
15…45ms
20...70ms
1,2
250 g
24 V AC/DC
AgNi
280 A
60 A
4
35 mm
17 V
2.6 VA / 2.6 W
25 A
RIC25.tiff
Instalační stykač, 25A/4xnc/230V
Art:
RIC25-040UC230 Zkopírováno
15…45ms
20...70ms
1,2
250 g
230 V AC/DC
AgNi
280 A
60 A
4
35 mm
160 V
2.6 VA / 2.6 W
25 A
RIC25.tiff
Instalační stykač, 25A/4xnc/24V
Art:
RIC25-040UC24 Zkopírováno
15…45ms
20...70ms
1,2
250 g
24 V AC/DC
AgNi
280 A
60 A
4
35 mm
17 V
2.6 VA / 2.6 W
25 A
RIC20 Edit.tif
Stykac 32A, 2x NC
Art:
RIC32-020UC230 Zkopírováno
15…45ms
20…70ms
1,2
140 g
230 V AC/DC
AgNi
60 A
60 A
2
17,5 mm
160 V
2.6 VA / 2.6 W
32 A
RIC20 Edit.tif
Stykac 32A, 1x NO+1x NC
Art:
RIC32-110UC230 Zkopírováno
15…45ms
20…70ms
1,2
140 g
230 V AC/DC
AgNi
60 A
60 A
2
17,5 mm
160 V
2.6 VA / 2.6 W
32 A
RIC25.tiff
Stykac 32A, 4x NC
Art:
RIC32-040UC230 Zkopírováno
15…45ms
20…70ms
1,2
250 g
230 V AC/DC
AgNi
60 A
60 A
4
35 mm
160 V
2.6 VA / 2.6 W
32 A
RIC20 Edit.tif
Stykac 32A, 2x NC
Art:
RIC32-200UC230 Zkopírováno
15…45ms
20…70ms
1,2
140 g
230 V AC/DC
AgNi
60 A
60 A
2
17,5 mm
160 V
2.6 VA / 2.6 W
32 A
RIC25.tiff
Stykac 32A, 2x NO+2x NC
Art:
RIC32-220UC230 Zkopírováno
15…45ms
20…70ms
1,2
250 g
230 V AC/DC
AgNi
60 A
60 A
4
35 mm
160 V
2.6 VA / 2.6 W
32 A
RIC25.tiff
Stykac 32A, 4x NO
Art:
RIC32-400UC230 Zkopírováno
15…45ms
20…70ms
1,2
250 g
230 V AC/DC
AgNi
60 A
60 A
4
35 mm
160 V
2.6 VA / 2.6 W
32 A
RIC40.tiff
Instalační stykač, 40A/4XNO/230V
Art:
RIC40-400UC230 Zkopírováno
15…20ms
35…45ms
3,5
420 g
230 V AC/DC
AgSnO2
970 A
170 A
4
54,5 mm
160 V
5 VA / 5 W
40 A
RIC40.tiff
Stykač 40A, 4x NO,nap.24VAC/DC
Art:
RIC40-400UC24 Zkopírováno
15…20ms
35…45ms
3,5
420 g
24 V AC/DC
AgSnO2
970 A
170 A
4
54,5 mm
17 V
5 VA / 5 W
40 A
RIC40.tiff
Instalační stykač, 40A/2NO+2NC/230V
Art:
RIC40-220UC230 Zkopírováno
15…20ms
35…45ms
3,5
420 g
230 V AC/DC
AgSnO2
970 A
170 A
4
54,5 mm
160 V
5 VA / 5 W
40 A
RIC40.tiff
Instalační stykač, 40A/2NO+2NC/24V
Art:
RIC40-220UC24 Zkopírováno
15…20ms
35…45ms
3,5
420 g
24 V AC/DC
AgSnO2
970 A
170 A
4
54,5 mm
17 V
5 VA / 5 W
40 A
RIC40.tiff
Instalační stykač, 40a/4xnc/230V
Art:
RIC40-040UC230 Zkopírováno
15…20ms
35…45ms
3,5
420 g
230 V AC/DC
AgSnO2
970 A
170 A
4
54,5 mm
160 V
5 VA / 5 W
40 A
RIC40.tiff
Instalační stykač, 40a/4xnc/24V
Art:
RIC40-040UC24 Zkopírováno
15…20ms
35…45ms
3,5
420 g
24 V AC/DC
AgSnO2
970 A
170 A
4
54,5 mm
17 V
5 VA / 5 W
40 A
RIC63.tiff
Instalační stykač, 63a/4xno/24V
Art:
RIC63-400UC24 Zkopírováno
15…20ms
35…45ms
3,5
420 g
24 V AC/DC
AgSnO2
1500 A
240 A
4
54,5 mm
17 V
5 VA / 5 W
63 A
RIC63.tiff
Instalační stykač, 63a/4xno/230V
Art:
RIC63-400UC230 Zkopírováno
15…20ms
35…45ms
3,5
420 g
230 V AC/DC
AgSnO2
1500 A
240 A
4
54,5 mm
160 V
5 VA / 5 W
63 A
RIC63.tiff
Instalační stykač, 63a/2No+2nc/24V
Art:
RIC63-220UC24 Zkopírováno
15…20ms
35…45ms
3,5
420 g
24 V AC/DC
AgSnO2
1500 A
240 A
4
54,5 mm
17 V
5 VA / 5 W
63 A
RIC63.tiff
Instalační stykač, 63a/2No+2nc/230V
Art:
RIC63-220UC230 Zkopírováno
15…20ms
35…45ms
3,5
420 g
230 V AC/DC
AgSnO2
1500 A
240 A
2
54,5 mm
160 V
5 VA / 5 W
63 A
RIC63.tiff
Instalační stykač, 63a/4xnc/230V
Art:
RIC63-040UC230 Zkopírováno
15…20ms
35…45ms
3,5
420 g
230 V AC/DC
AgSnO2
1500 A
240 A
4
54,5 mm
160 V
5 VA / 5 W
63 A
RIC63.tiff
Instalační stykač, 63a/4xnc/24V
Art:
RIC63-040UC24 Zkopírováno
15…20ms
35…45ms
3,5
420 g
24 V AC/DC
AgSnO2
1500 A
240 A
4
54,5 mm
17 V
5 VA / 5 W
63 A

Vybraná varianta

Vyberte variantu ze seznamu

Kontakt

Jaroslav Béreš

Sales & Marketing manager

+420 733 122 162
Poslat e-mail
Zákaznický servis
Kontaktujte nás:
+420 241 484 940
Poslat e-mail
Potřebujete pomoci?
Logo

Cookies nastavení oemautomatic.cz

Soubory cookies nám pomáhají zlepšovat vaši zkušenost s námi a proto, abychom mohli zpracovávat přihlašovací údaje, nabízet personalizovaný obsah a pro základní funkčnost tohoto webu používáme některé soubory cookies.

Nikdy nebudeme prodávat žádné informace o vás.

Můžete přijmout všechny soubory cookies nebo přizpůsobit své preference týkající se souborů cookies, můžete také kdykoli změnit své preference pro soubory cookies návštěvou naší kontaktní stránky.


Nezbytné soubory cookies

Tyto soubory cookies jsou nezbytné pro fungování webu a nelze je v našich systémech vypnout. Obvykle se používají pouze v reakci na akce, které jste provedli v souvislosti s požadavkem na službu, například při nastavení osobních preferencí, přihlášení nebo vyplnění formuláře.

Soubory cookies pro analýzu a měření

Tyto soubory cookies nám umožňují počítat počet návštěv a zdroje návštěvnosti, abychom mohli měřit a zlepšovat výkon našich webových stránek. Pomáhají nám zjistit, které stránky jsou více či méně oblíbené a jak se návštěvníci po webu pohybují. Informace, které tyto cookies shromažďují jsou agregované, a tedy zcela anonymní. Pokud tyto soubory nepovolíte, nevíme, kdy jste navštívili naše webové stránky.

Marketingové soubory cookies

Tyto soubory cookies mohou přidat naši partneři. Mohou je použít k vytvoření vašeho profilu na základě vašich zájmů, aby vám mohli zobrazovat relevantnější informace. Neukládají žádné osobní údaje – pouze informace o vašem prohlížeči a zařízení. Pokud tyto cookies nepřijmete, budete mít obecnější a méně přizpůsobenou uživatelskou zkušenost.
