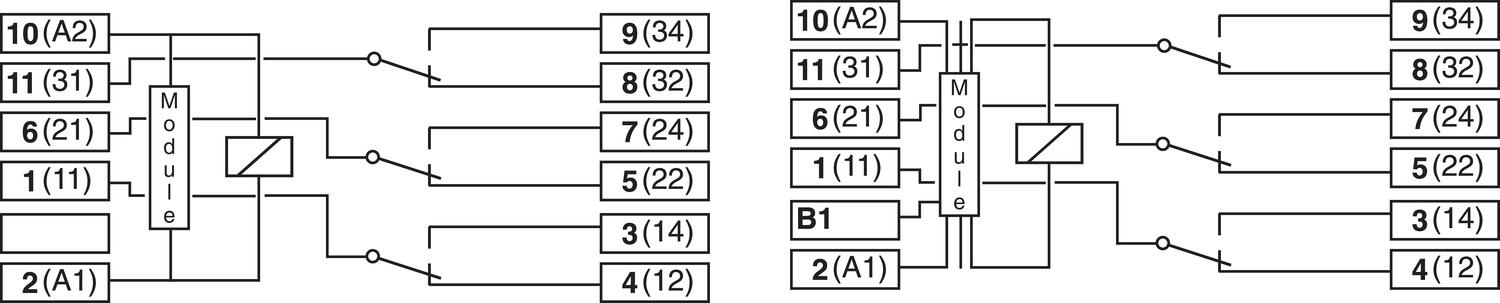

Patice s možností připojení dodatečných modulů pro relé řady C3

Typ

S3MP

S3MS

Popis

Šroubovací patice
Možnost připojení paralelních moduů

Šroubovací patice
Možnost připojení sériového i paralelního modulu

Připojení

Jmenovitá zátěž

10 A/ 250 V

IIzolační napětí mezi konontakty

2500 V

IIzolační napětí kontakt/ lišta

2500 V

Velikost šroubů

M3

Utahovací moment pro připojení

1.2 Nm

Pevný vodič

4 mm² nebo 2x2.25 mm²

Lankový vodič

22-14 AWG

Materiál

cicoloy

Hmotnost

57 g

Teplotní rozsah

-20 °C až +60 °C

Homologace

aktuální stav vám sdělíme na požádání

Moduly

Moduly připojované paralelně s cívkou. Použitelné v paticích S3MP nebo v S3MS.

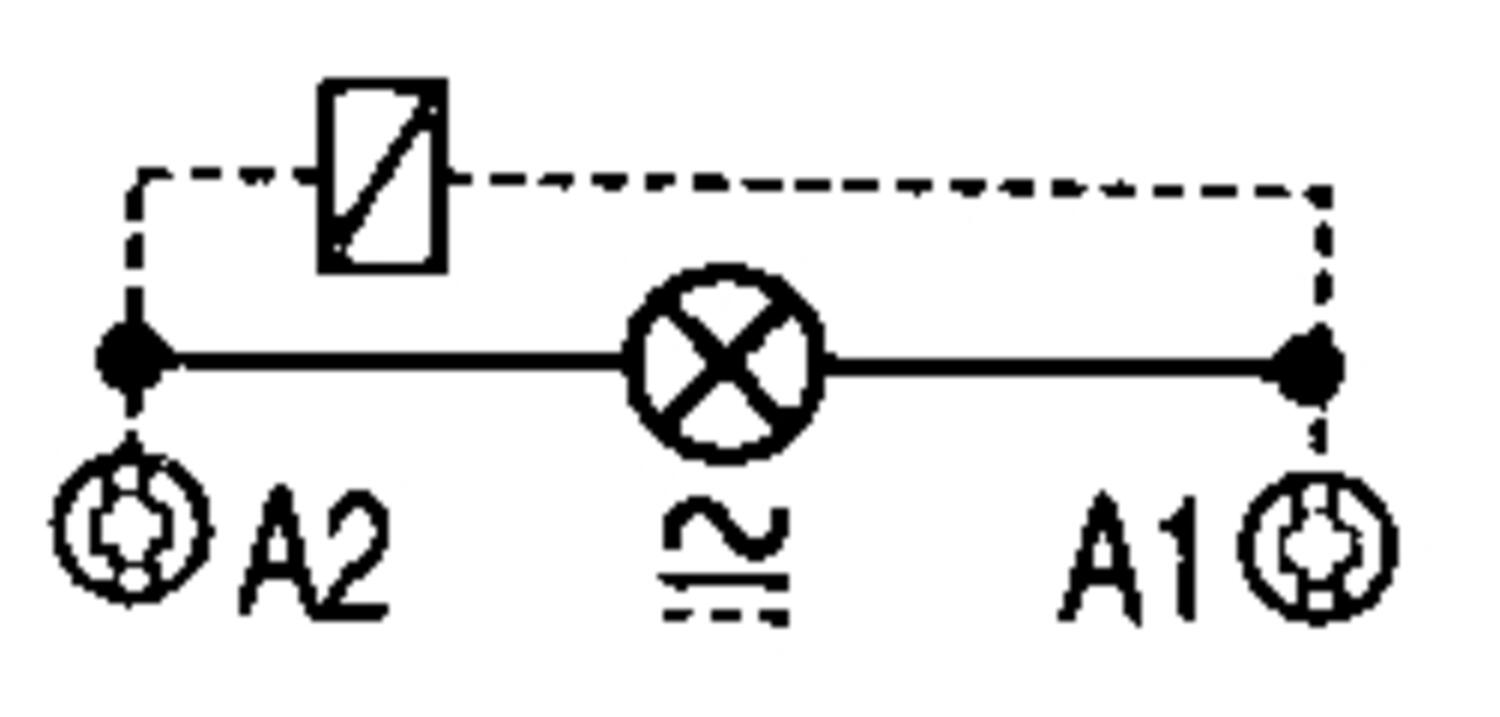

LED indikace
M3P - X/24 V AC/DC
M3P - X/48 V AC/DC
M3P - X/110...125 V AC/DC
M3P - X/200...250 V AC/DC

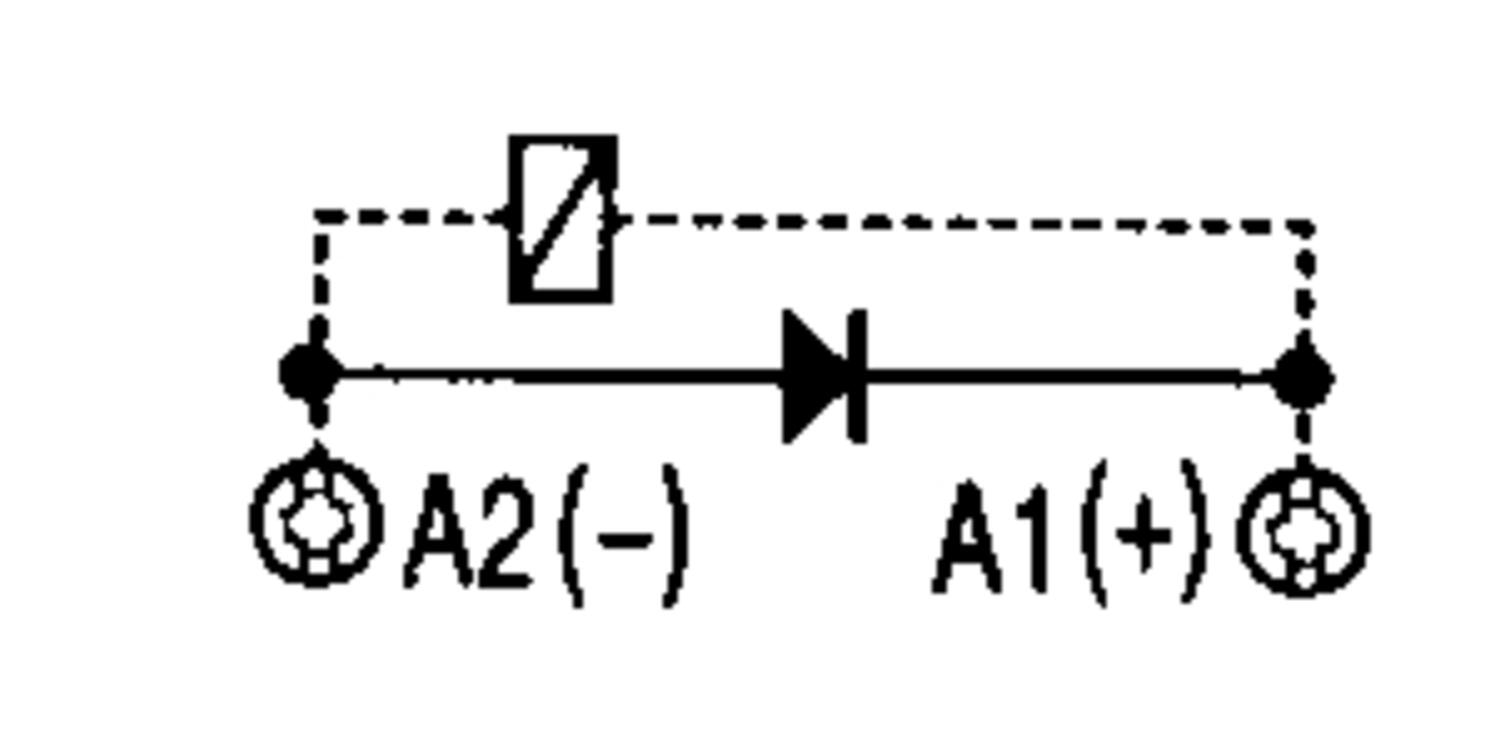

Zhášecí dioda
M3P - DL/12...60 V DC
M3P - DH/12...250 V DC

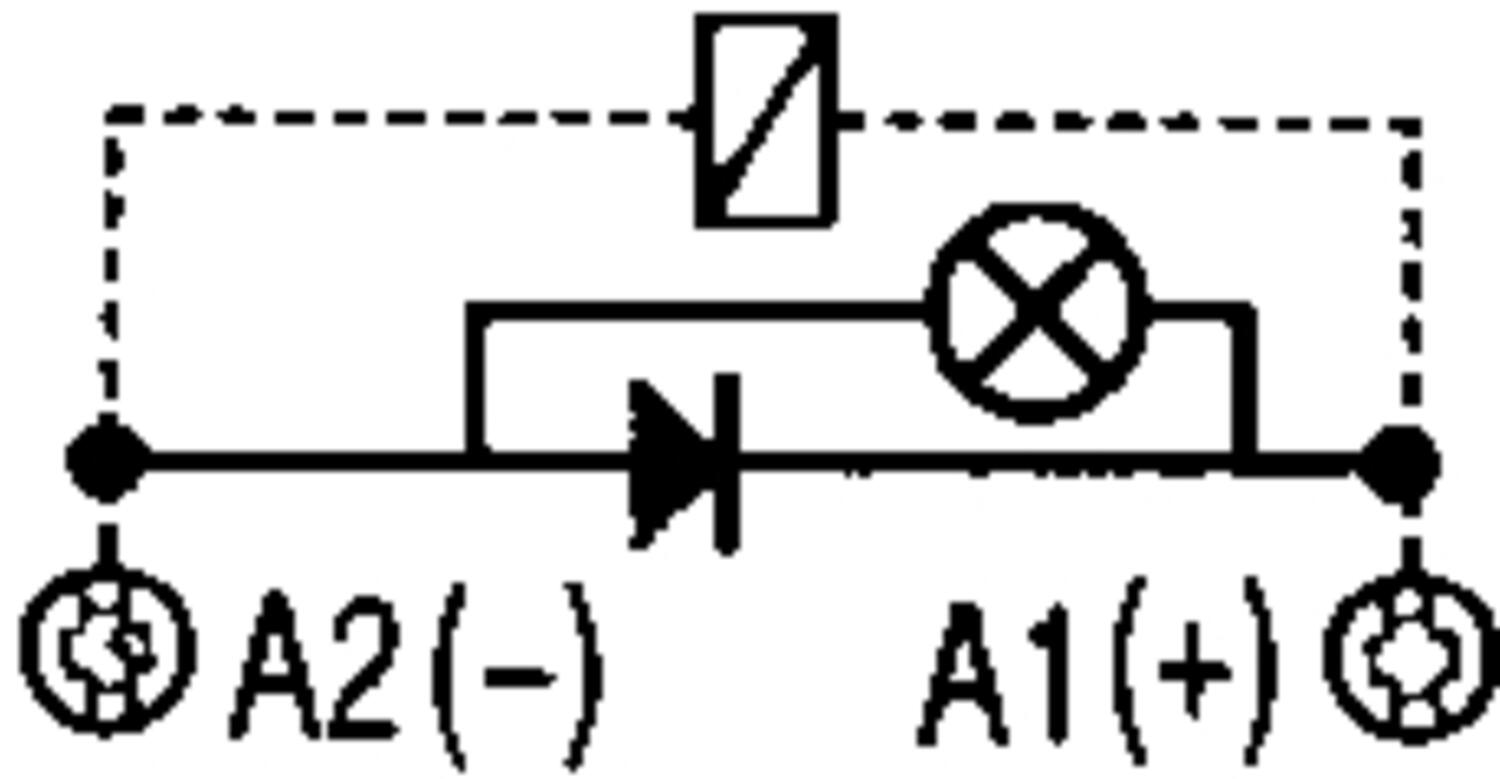

Zhášecí a indikační LED-dioda
M3P - DX/24 V DC
M3P - DX/48 V DC
M3P - DX/ 110...125 V DC
M3P - DX/ 200...250 V DC

RC-člen
M3P - RC/20...50 V AC
M3P - RC/100...120 V AC
M3P - RC/200...240 V AC

RC-člen a indikační LED-dioda
M3P - RCX/20...50 V AC
M3P - RCX/100...120 V AC
M3P - RCX/200...240 V AC

Moduly připojované sériově s cívkou. Použitelné v paticích S3MS.

Ochranná (ochrana proti přepólování) a zhášecí dioda
M3S - FL/12...60 V DC
M3S - FH/12...250 V DC

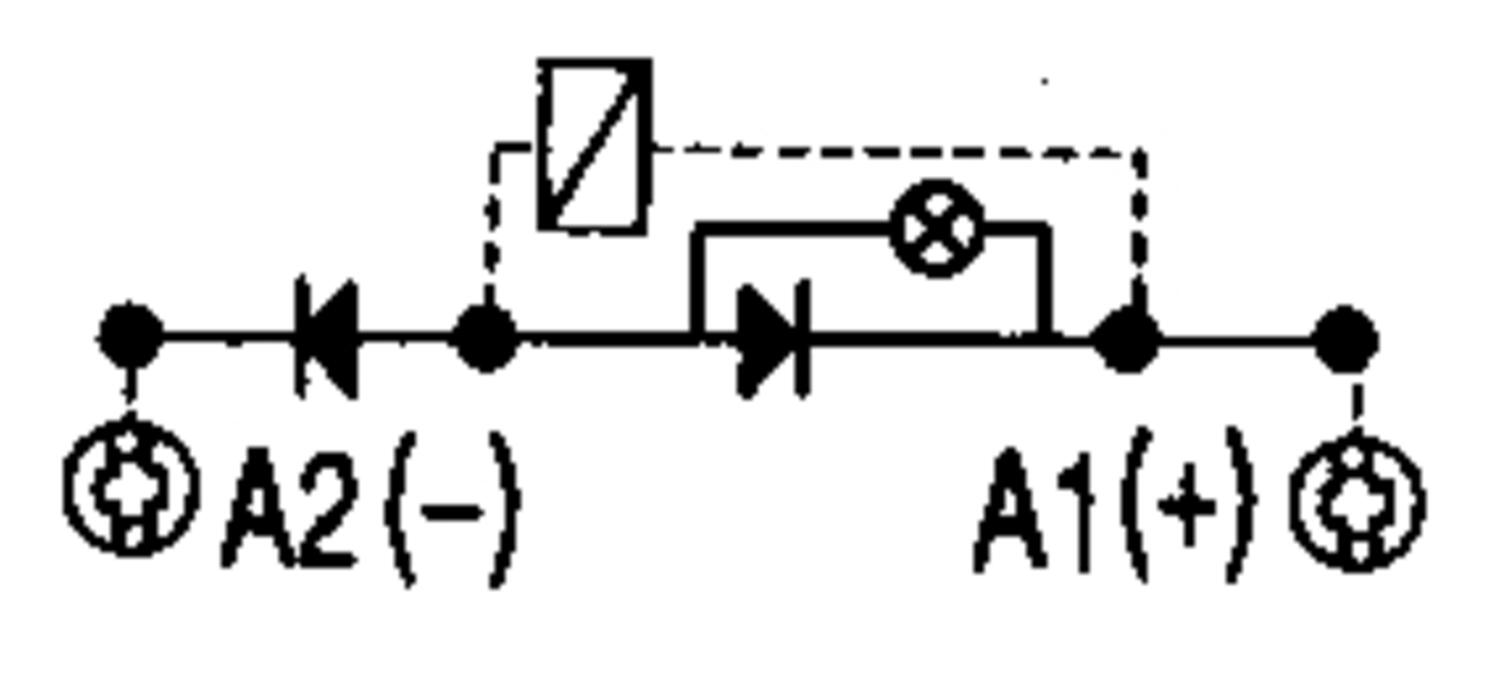

Ochrana, zhášecí a indikační LED-dioda
M3S - FX/24 V DC M3S - FX/48 V DC
M3S - FX/110...125 V DC
M3S - FX/200...250 V DC

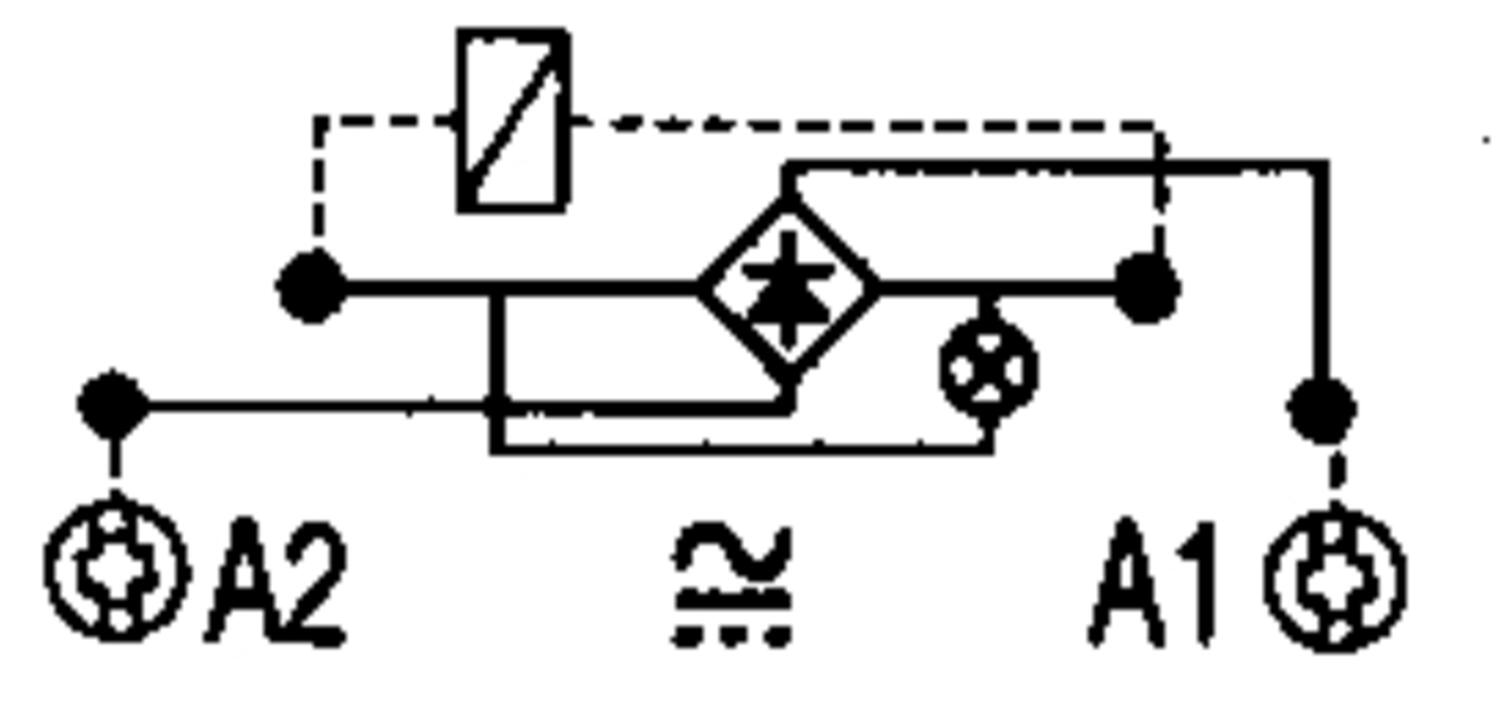

Můstkový usměrňovač (a indikační LED-dioda)
M3S - B/12...60 V AC/DC
M3S - BX/24 V AC/DC
M3S - BX/48 V AC/DC

S3MP

S3MS
