Specifikace
| Hmotnost | 92 g |
|---|---|
| Izolace propojení/lišta | 4000 V |
| Izolace propojení/propojení | 4000 V |
| Materiál | Lexan |
| Min. spínací napětí | 400 V |
| Moment utažení | 1 |
| Připojení více vodičů | 1,5-6 mm² |
| Provozní teplota max. | 60 °C |
|---|---|
| Provozní teplota min. | -40 °C |
| Teplota skladování do | 80 °C |
| Teplota skladování od | -40 °C |
| Velikost šroubu | M3.5, Pozi |
| Vypínací proud | 16 A |
Ke stažení
Popis produktu
Typ | S5S | S5L, S5P, S5PO |
Pro relé | C5 | C5 |
Popis | Patice se šroubovými svorkami | S5L: Patice s pájecími oky |
Připojení |
|
|
Jmenovitá zátěž | 16 A/ 400 V | |
IIzolační napětí mezi kontakty | 2500 V | |
Izolační napětí spoj/ lišta | 2500 V | - |
Velikost šroubů | M3 | - |
Utahovací moment | 1.2 Nm | - |
Jednoduchý vodič | 4 mm² nebo 2x2.25 mm² | - |
Multi-vodičový kabel | 22-14 AWG | - |
Materiál | cicoloy | |
Hmotnost | 65 g | 57 g |
Provozní teplota | -20 °C až +60 °C | |
Homologace | aktuální informace poskytneme na vyžádání | |

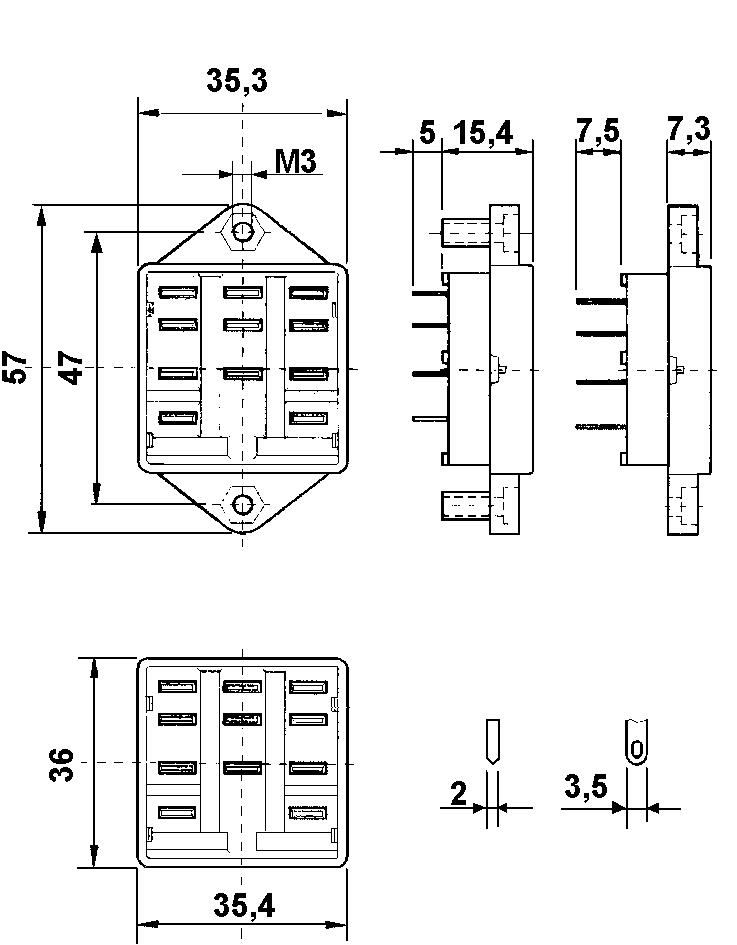

Rozměry
S5-S | S5PO, S5L, S5P |
|
|
Objednací informace
Objednací čísla | Popis | E-kód |
S5S | Šroubovací patice pro relé řady C5 s klipsem | E4016546 |
S5L | Patice pro relé řady C5 s pájecími oky | E4016547 |

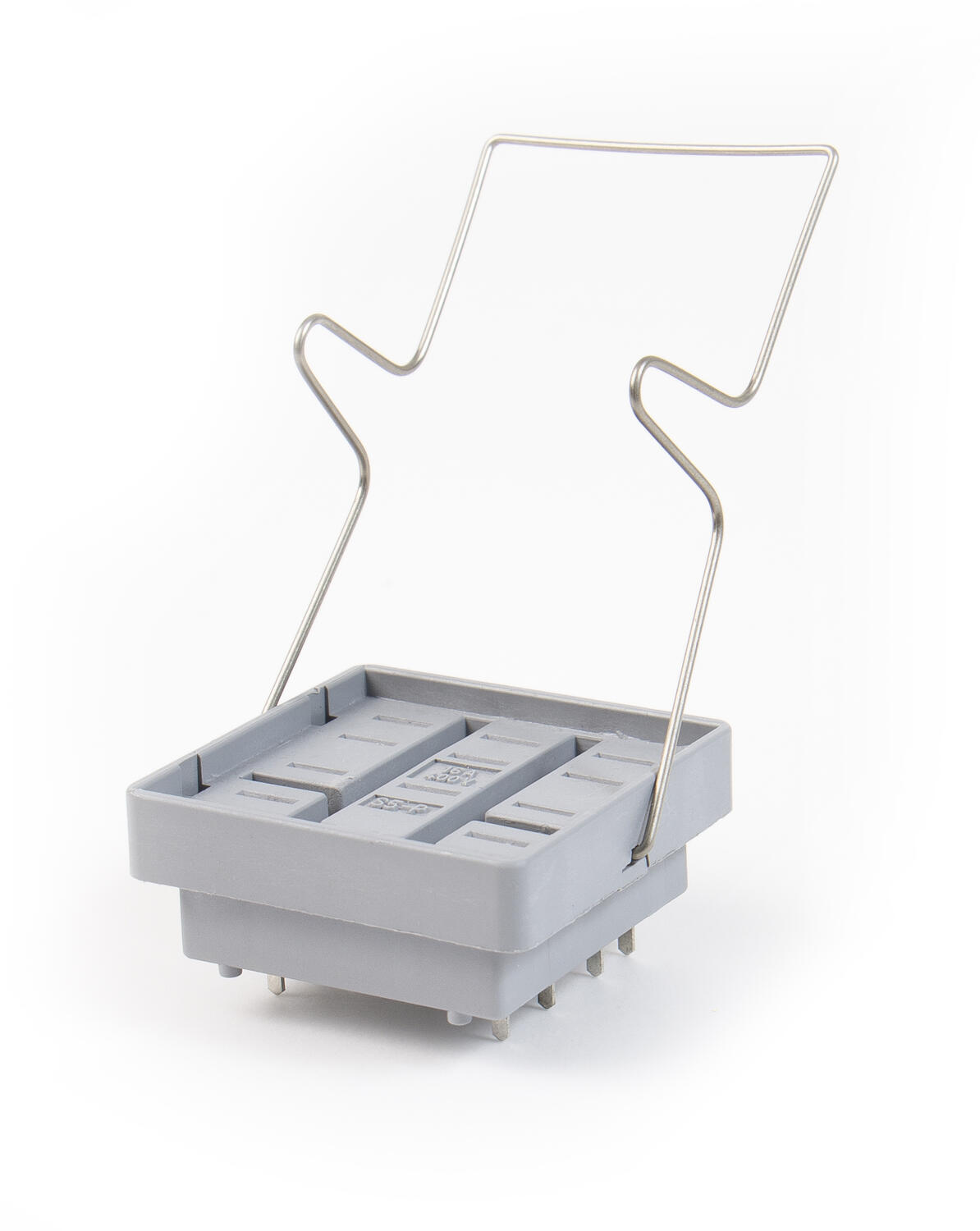

S5P | Patice pro relé řady C5 do plošného spoje | E4016548 |
S5PO | Patice pro relé řady C5 do plošného spoje s upevňovacími sloupky | E4016549 |
S3C | Kovový klips | E4016392 |
