STEGO

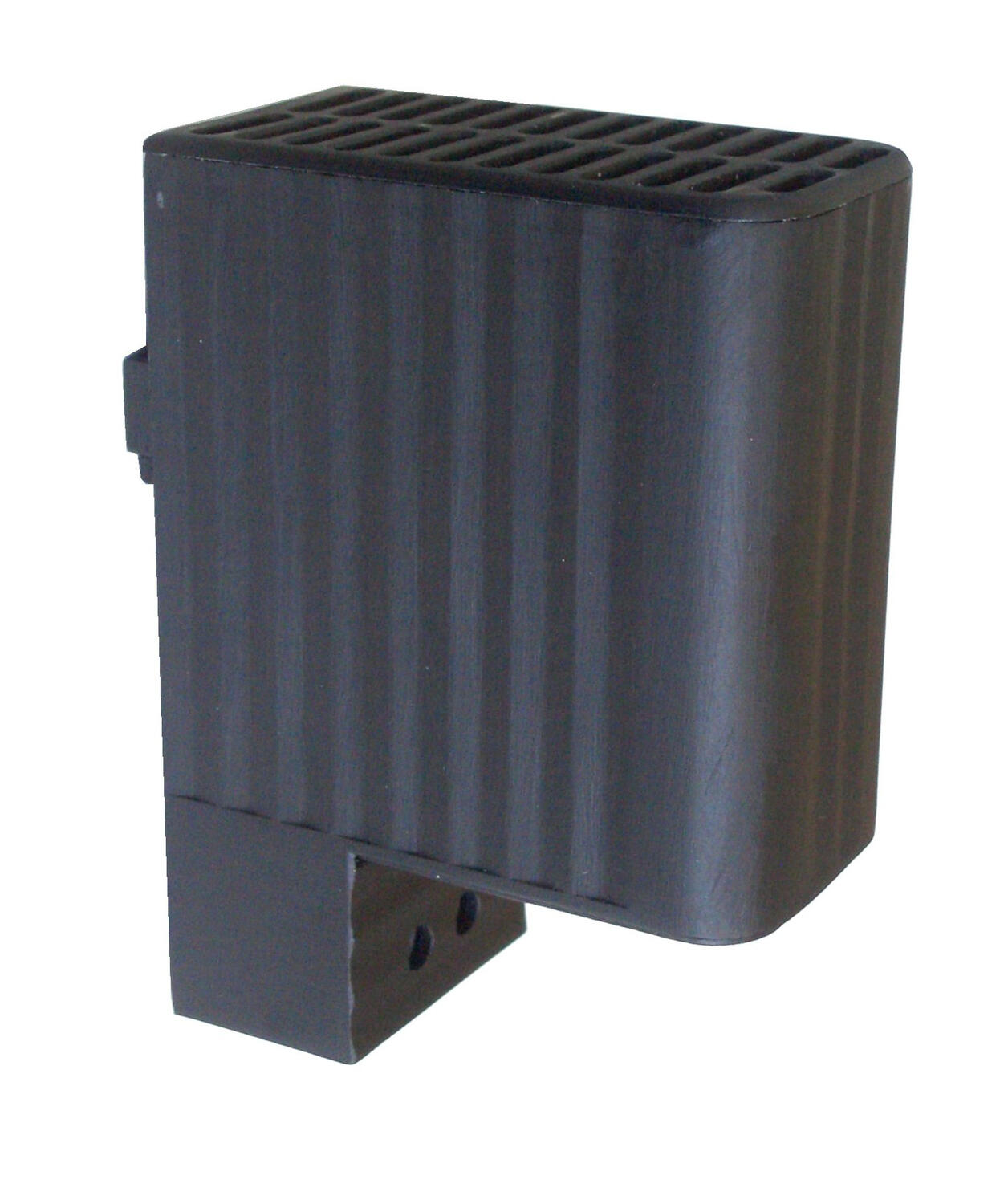

Topné těleso CSK060
- Dvojitá izolace (plast)
- Malé rozměry
- Nízká povrchová teplota
- Rychlá montáž na DIN-lištu
Vybraná varianta
Vybraná varianta
Specifikace
| Heater | Plast |
|---|---|
| Hloubka | 75 mm |
| Hmotnost | 0,2 kg |
| Jmenovité napětí | 120-240 V AC/DC |
| Napětí max. | 265 V ac/dc |
| Napětí min | 110 V ac/dc |
| Pre fuse (slow) | 2 A |
| Provozní teplota | -45°C ... +70°C |
| Provozní vlhkost | < 90% RH |
| Shoda s normami | CE, EAC, Gost R, RoHS, UL E150057, VDE |
| Šířka | 38 mm |
|---|---|
| Startovací proud max. | 1 A |
| Teplota skladování | -45°C ... +70°C |
| Třída krytí | IP20 |
| Třída ochrany | II (dvojitá izolace) |
| Vlhkost skladování | <90% RH |
| Výška | 98 mm |
| Výstup tepla | 10 W |
Popis produktu
Topné těleso pro použití v malých skříních, kde teplota nesmí klesnout pod minimální teplotu a kde je nutno zabránit tvorbě kondenzátu. Těleso má dvojí izolaci s plastovým krytem přes topný element, proto povrch tělesa nepřokročí teplotu 85 °C a je možné jej montovat v blízkosti ostatních zařízení bez nebezpečí vzniku požáru.Topná tělesa jsou dimenzována pro trvalý provoz.
Technické parametry
Provozní napětí | 120-240 V AC/DC* ** |
Topný element | Termistor (PTC) - s hranicí teploty |
Povrchová teplota | <85 °C (185 °F), kromě horní mřížky |
Připojení | 2-pólová svorka 2.5 mm², utahovací moment max. 0,8Nm |
Montáž | Na 35mm DIN-lištu, vertikální |
Kryt | Plast dle UL94 V-0, černý |
Provozní/Skladovací teplota | -45 °C až +70 °C (-49 °F až +158 °F) |
Stupeň krytí/Třída ochrany | IP20/II (dvojitá izolace) |
Schválení |
|
* Při provozu s napětím AC/DC nižším než 140 V se topný výkon snižuje o cca 10 %.
** Ostatní napětí na žádost

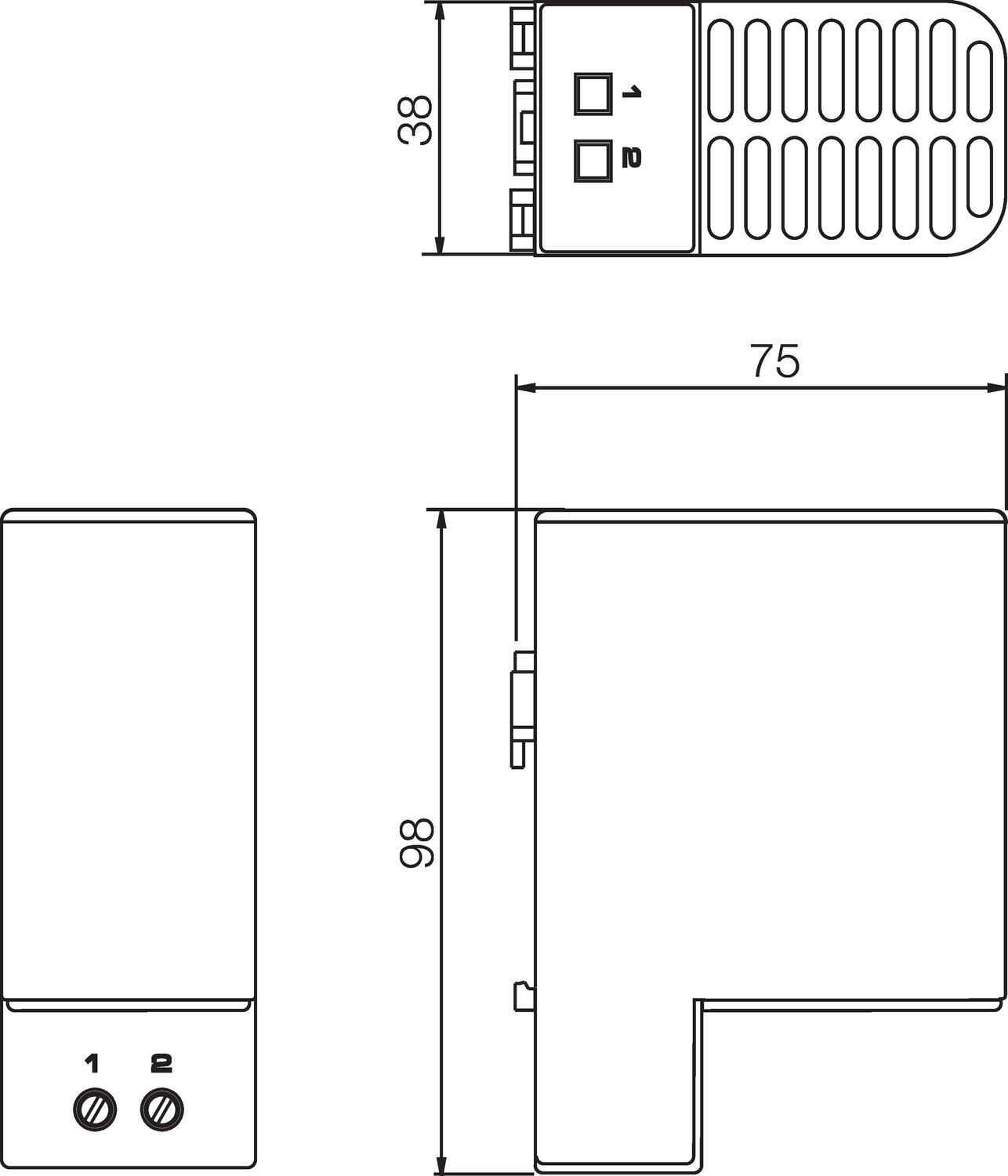

Rozměry

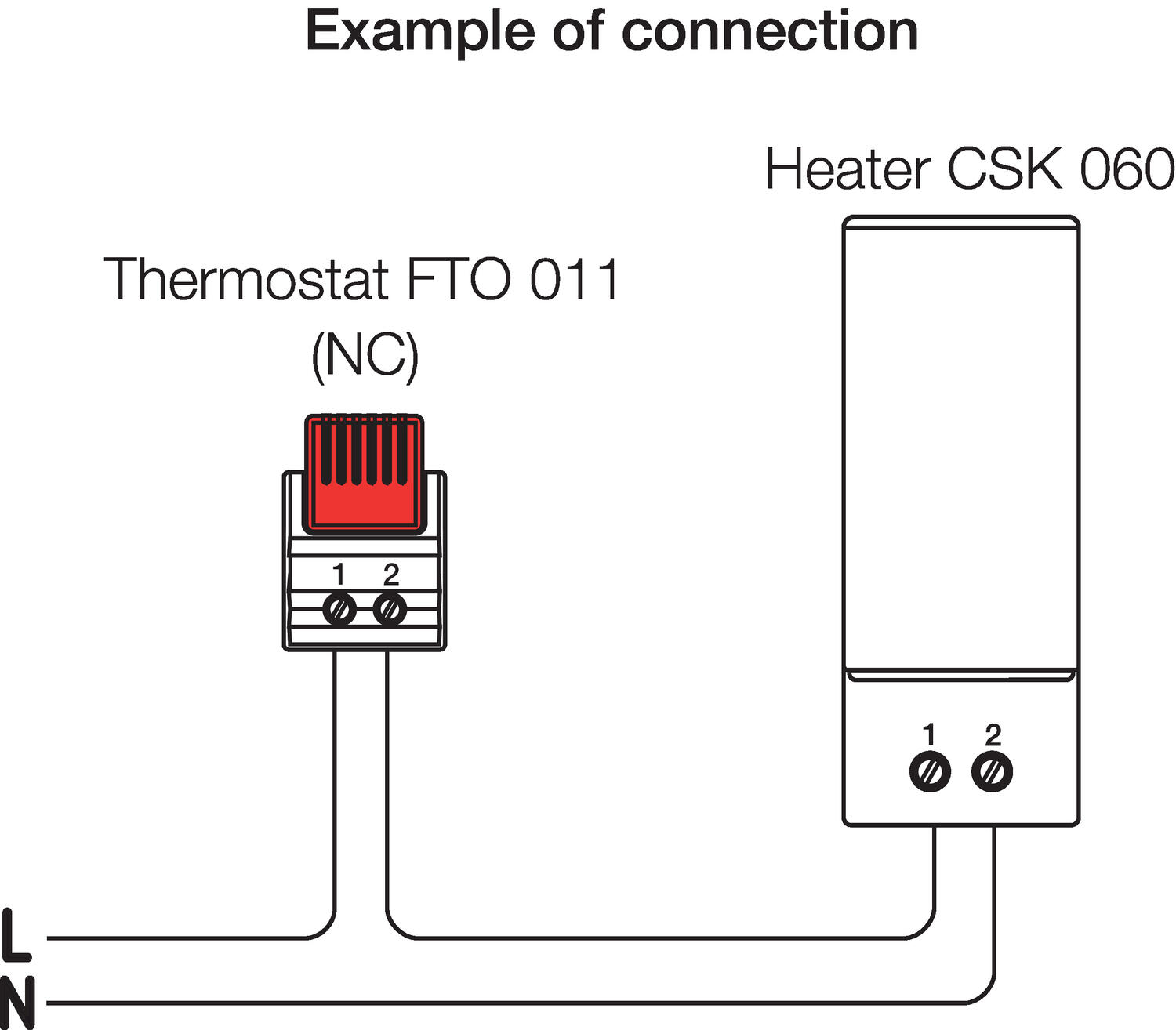

Připojení
Objednací informace
Obj. č. | Popis | Topný výkon | Zapínací proud max. | Rozměry | Hmotnost | E-number |
06040.0-00 | Topné těleso CSK060 | 10 W | 1.0 A | 98x38x75 mm | 0.2 kg | E2599088 |
06030.0-00 | Topné těleso CSK060 | 20 W | 2.5 A | 98x38x75 mm | 0.3 kg | E2599099 |
