STEGO
Topné těleso CSF060 50-150 W
Kompaktní topné těleso pro temperování skříní a rozváděčů s elektrickými a elektronickými součástkami proti tvorbě kondenzátu způsobujícímu následné funkční poruchy. Topná tělesa se dodávají v následujících topných příkonech: 50, 100 a 150 W. Pomocí držáků na zadní straně tělesa lze těleso jednoduše připevnit na DIN lištu. Součástí je termostat s pevně nastavenou teplotou. Těleso má dvojí izolaci s plastovým krytem přes topný element, proto povrch tělesa nepřokročí teplotu 80 °C a je možné jej montovat v blízkosti ostatních zařízení bez nebezpečí vzniku požáru. Konstrukce tělesa podporuje přirozené proudění, jehož výsledkem je dostatečný proud teplého vzduchu. Topná tělesa jsou dimenzována pro trvalý provoz. Provedení bez vestavěného termostatu je v řadě CS 060.
Technické parametry
Provozní napětí | 120-250 V AC/DC* ** |
Topný element | Termistor (PTC) - s hranicí teploty |
Povrchová teplota | < 80°C (176°F), kromě horní mřížky |
Připojení | 2-pólová svorka 2,5mm2, utahovací moment max. 0,8Nm |
Montáž | Na 35mm DIN-lištu, vertikální |
Kryt | Plast dle UL94 V-0, černý |
Provozní/Skladovací teplota | -45 °C to +70 °C (-49 °C to +158 °F) |
Stupeň krytí/Třída ochrany | IP20 / II (dvojitá izolace) |
Schválení |
|
* Při provozu s napětím AC/DC nižším než 140 V se topný výkon snižuje o cca 10 %.
** Ostatní napětí na žádost

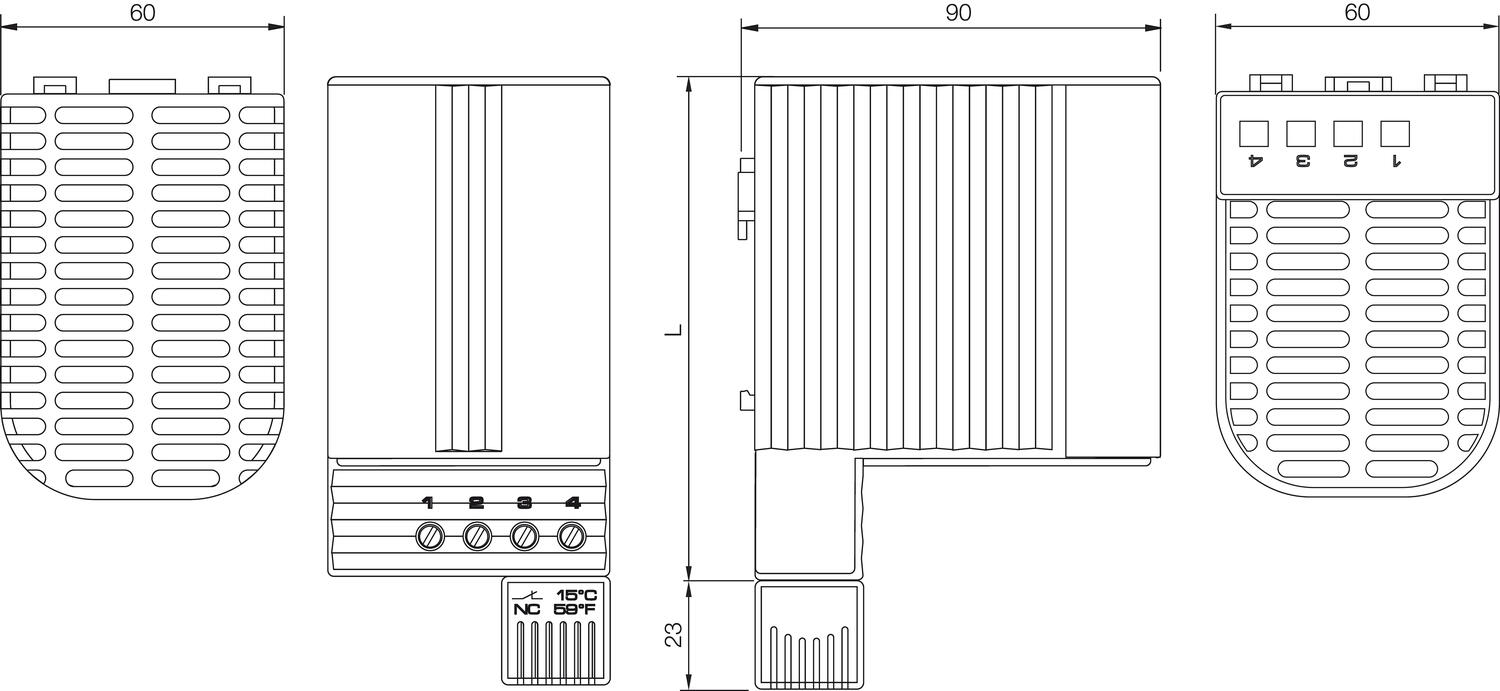

Rozměry

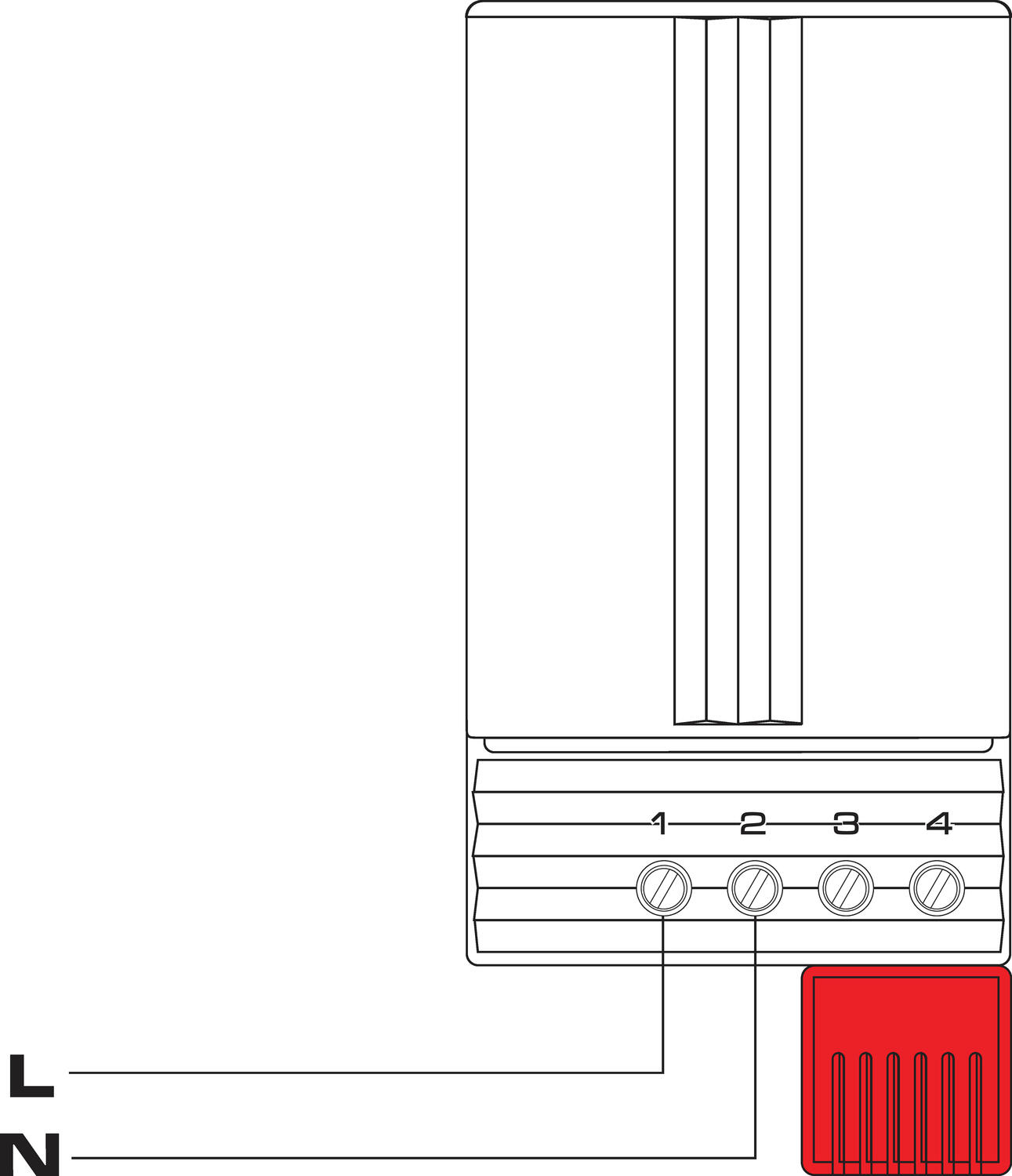

Připojení
Příklad zapojení |
Objednací informace
Obj. čísla | Popis | Topný | Teplota | Teplota | Max. | Teplota | Rozměry | E-kód | Hmotnost |
06001.0-00 | Topné těleso | 50 W | 15 °C (59 °F) | 5 °C (41 °F) | 2.5 A | 86 °C (186.8 °F) | 110x60x90 mm | E2599014 | 0,3kg |
06002.0-00 | 50 W | 25 °C (77 °F) | 15 °C (59 °F) | 2.5 A | 86 °C (186.8 °F) | 110x60x90 mm | E2599015 | 0,3kg | |
06011.0-00 | 100 W | 15 °C (59 °F) | 5 °C (41 °F) | 4.5 A | 120 °C (248 °F) | 110x60x90 mm | E2599016 | 0,3kg | |
06012.0-00 | 100 W | 25 °C (77 °F) | 15 °C (59 °F) | 4.5 A | 120 °C (248 °F) | 110x60x90 mm | E2599017 | 0,3kg | |
06021.0-00 | 150 W | 15 °C (59 °F) | 5 °C (41 °F) | 8 A | 145 °C (293 °F) | 150x60x90 mm | E2599018 | 0,5kg | |
06022.0-00 | 150 W | 25 °C (77 °F) | 15 °C (59 °F) | 8 A | 145 °C (293 °F) | 150x60x90 mm | E2599019 | 0,5kg |
- Dvojitá izolace (plast)
- Integrovaný fixně nastavený termostat
- Nízká povrchová teplota
- Rychlá montáž na DIN-lištu
Vybraná varianta
Vybraná varianta
Specifikace
| Barva | Černá |
|---|---|
| Heater | Plast |
| Hloubka | 90 mm |
| Hmotnost | 0,3 kg |
| Jmenovité napětí | 120-240 V AC/DC |
| Napětí max. | 265 V ac |
| Napětí min | 110 V ac |
| Pre fuse (slow) | 4 A |
| Provozní teplota | -45°C ... +70°C |
| Provozní vlhkost | < 90% RH |
| Shoda s normami | CE, EAC, Gost R, RoHS, UL E150057, VDE |
| Šířka | 60 mm |
| Startovací proud max. | 2,5 A |
|---|---|
| Temperature 50 Mm Above The Heater | +86 °C (+186,8 °F) |
| Temperature For Closing | 5 °C |
| Temperature For Mining | 15 °C |
| Teplota skladování | -45°C ... +70°C |
| Třída krytí | IP20 |
| Třída ochrany | II (dvojitá izolace) |
| Vlhkost skladování | <90% RH |
| Výška | 110 mm |
| Výstup tepla | 50 W |
Popis produktu
Kompaktní topné těleso pro temperování skříní a rozváděčů s elektrickými a elektronickými součástkami proti tvorbě kondenzátu způsobujícímu následné funkční poruchy. Topná tělesa se dodávají v následujících topných příkonech: 50, 100 a 150 W. Pomocí držáků na zadní straně tělesa lze těleso jednoduše připevnit na DIN lištu. Součástí je termostat s pevně nastavenou teplotou. Těleso má dvojí izolaci s plastovým krytem přes topný element, proto povrch tělesa nepřokročí teplotu 80 °C a je možné jej montovat v blízkosti ostatních zařízení bez nebezpečí vzniku požáru. Konstrukce tělesa podporuje přirozené proudění, jehož výsledkem je dostatečný proud teplého vzduchu. Topná tělesa jsou dimenzována pro trvalý provoz. Provedení bez vestavěného termostatu je v řadě CS 060.
Technické parametry
Provozní napětí | 120-250 V AC/DC* ** |
Topný element | Termistor (PTC) - s hranicí teploty |
Povrchová teplota | < 80°C (176°F), kromě horní mřížky |
Připojení | 2-pólová svorka 2,5mm2, utahovací moment max. 0,8Nm |
Montáž | Na 35mm DIN-lištu, vertikální |
Kryt | Plast dle UL94 V-0, černý |
Provozní/Skladovací teplota | -45 °C to +70 °C (-49 °C to +158 °F) |
Stupeň krytí/Třída ochrany | IP20 / II (dvojitá izolace) |
Schválení |
|
* Při provozu s napětím AC/DC nižším než 140 V se topný výkon snižuje o cca 10 %.
** Ostatní napětí na žádost
Rozměry
Připojení
Příklad zapojení |
Objednací informace
Obj. čísla | Popis | Topný | Teplota | Teplota | Max. | Teplota | Rozměry | E-kód | Hmotnost |
06001.0-00 | Topné těleso | 50 W | 15 °C (59 °F) | 5 °C (41 °F) | 2.5 A | 86 °C (186.8 °F) | 110x60x90 mm | E2599014 | 0,3kg |
06002.0-00 | 50 W | 25 °C (77 °F) | 15 °C (59 °F) | 2.5 A | 86 °C (186.8 °F) | 110x60x90 mm | E2599015 | 0,3kg | |
06011.0-00 | 100 W | 15 °C (59 °F) | 5 °C (41 °F) | 4.5 A | 120 °C (248 °F) | 110x60x90 mm | E2599016 | 0,3kg | |
06012.0-00 | 100 W | 25 °C (77 °F) | 15 °C (59 °F) | 4.5 A | 120 °C (248 °F) | 110x60x90 mm | E2599017 | 0,3kg | |
06021.0-00 | 150 W | 15 °C (59 °F) | 5 °C (41 °F) | 8 A | 145 °C (293 °F) | 150x60x90 mm | E2599018 | 0,5kg | |
06022.0-00 | 150 W | 25 °C (77 °F) | 15 °C (59 °F) | 8 A | 145 °C (293 °F) | 150x60x90 mm | E2599019 | 0,5kg |
