STEGO

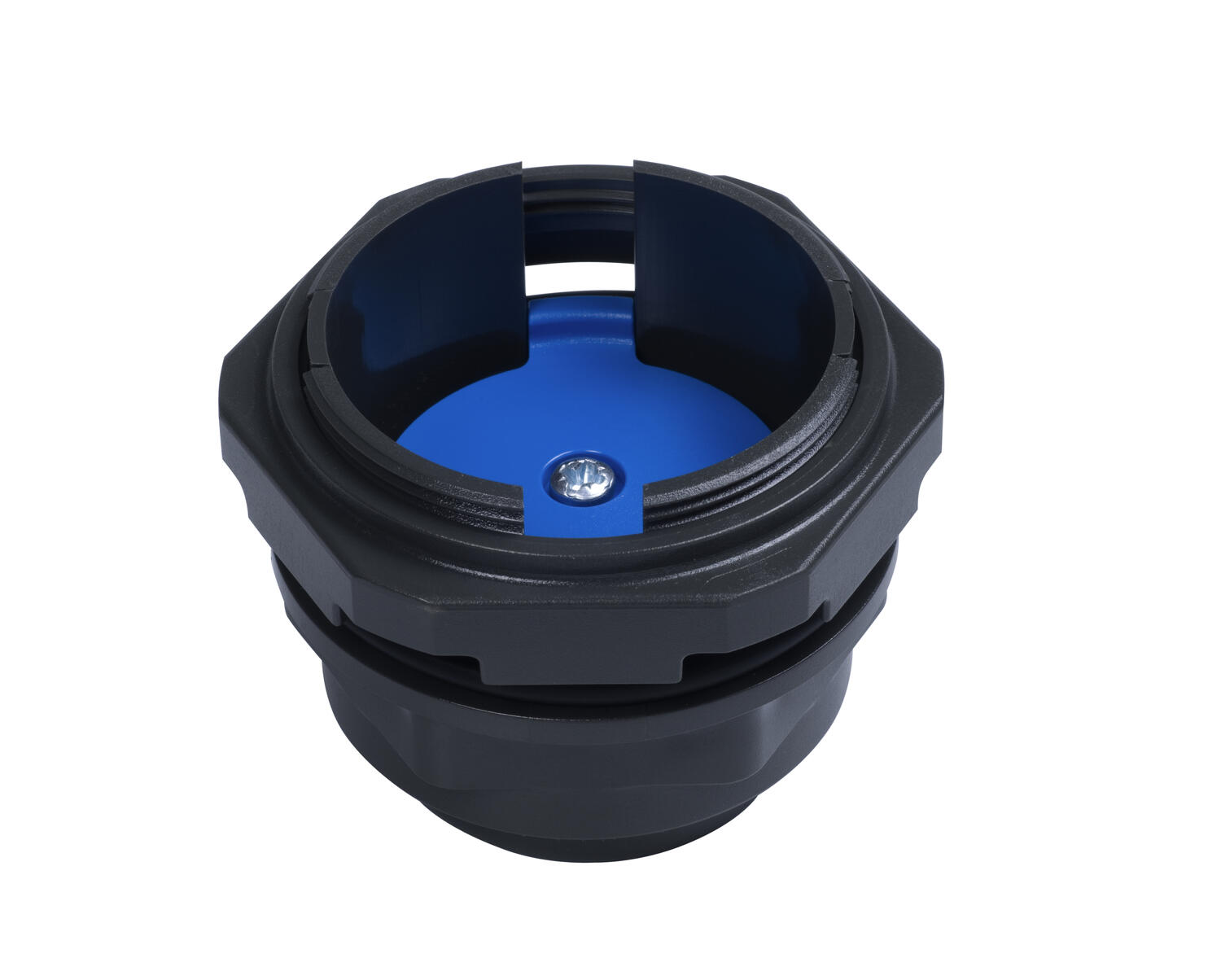

Drenáž kondenzátu DD 084
- Jednoduchá montáž
- Vysoký stupeň krytí
- Dobrá propustnost
- Masivní odolný kryt
Vybraná varianta
DD 084 drenážní prvek, M50, 200ml/h, IP66 / IP67 / IP69K
Art:
Vybraná varianta
Specifikace
| Barva | Šedá |
|---|---|
| Drag Torque Nut | 6 |
| Hmotnost | 0,06 kg |
| Konstrukční hloubka | 17,5 mm |
| Max. utahovací moment | 6 |
| Provozní teplota | -45°C ... +70°C |
| Průměr | 60 mm |
| Shoda s normami | EAC, RoHS, UV - UL746C (f1) |
|---|---|
| Teplota skladování | -45°C ... +70°C |
| The Flow Of Water | 200 ml/h |
| Třída krytí | IP66, IP67, IP69K |
| Výška | 49,5 mm |
Popis produktu
I ve skříních a rozvaděčích s vysokým stupněm krytí dochází vlivem teplotních změn ke kondenzaci. Drenáž DD 084 je vhodná pro montáž na dno v případech, kdy není potřeba zabránit vzniku kondenzace (vytápěním), ale je nutno zajistit její odvod ze skříně aniž by byl narušen nejvyšší stupeň krytí IP66. Polopropustná membrána zajišťuje vzlínáním jednosměrný odvod vody a zároveň zamezuje jejímu opětnému proniknutí zpět dovnitř skříně. Mimoto drenáž kondenzátu funguje i jako kompenzátor tlaku ve skříni při změnách teploty.
Technické parametry
Montáž | Šroubení o rozměru M50 x 1,5 s maticí |
Utahovací moment | Max. 6 Nm |
Zástavbová hloubka | Max. 17,5 mm |
Materiál | Plast dle UL94 V-0, stínová šedá, |
Výška přepadu vody | 0 mm (při tloušťce stěn skříně 0,5 mm) |
Těsnění | těsnící kroužek NBR |
Průtok vody | cca 200 ml/h při výšce vodního sloupce 5 mm |
Rozměry | Ø60x49,5 mm |
Montážní poloha | vertikální, nejnižší místo ve skříni |
Provozní/Skladovací teplota | -45 až +70 °C (-49 až 158 °F) |
Schválení |
|
UL soubor E234324

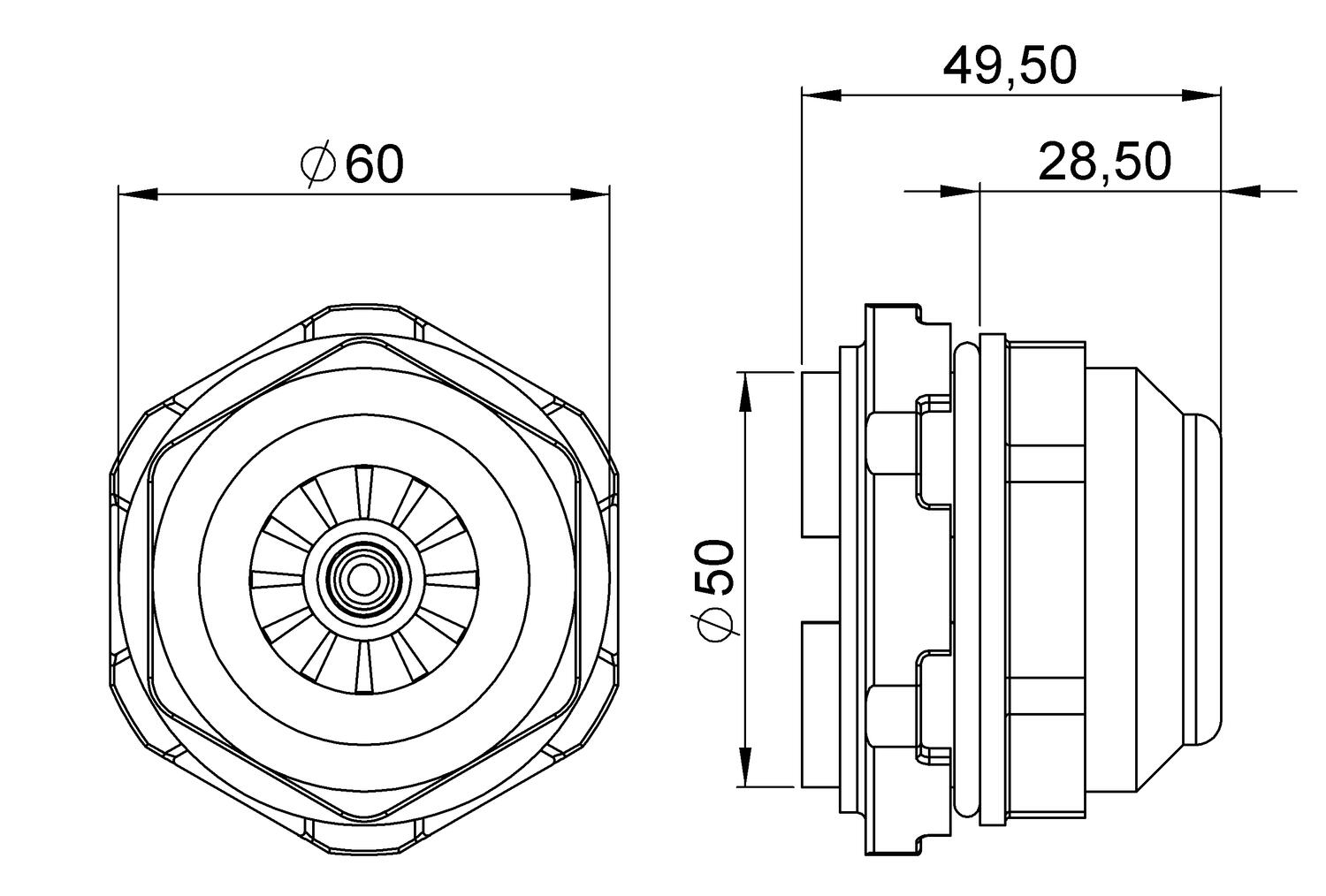

Rozměry

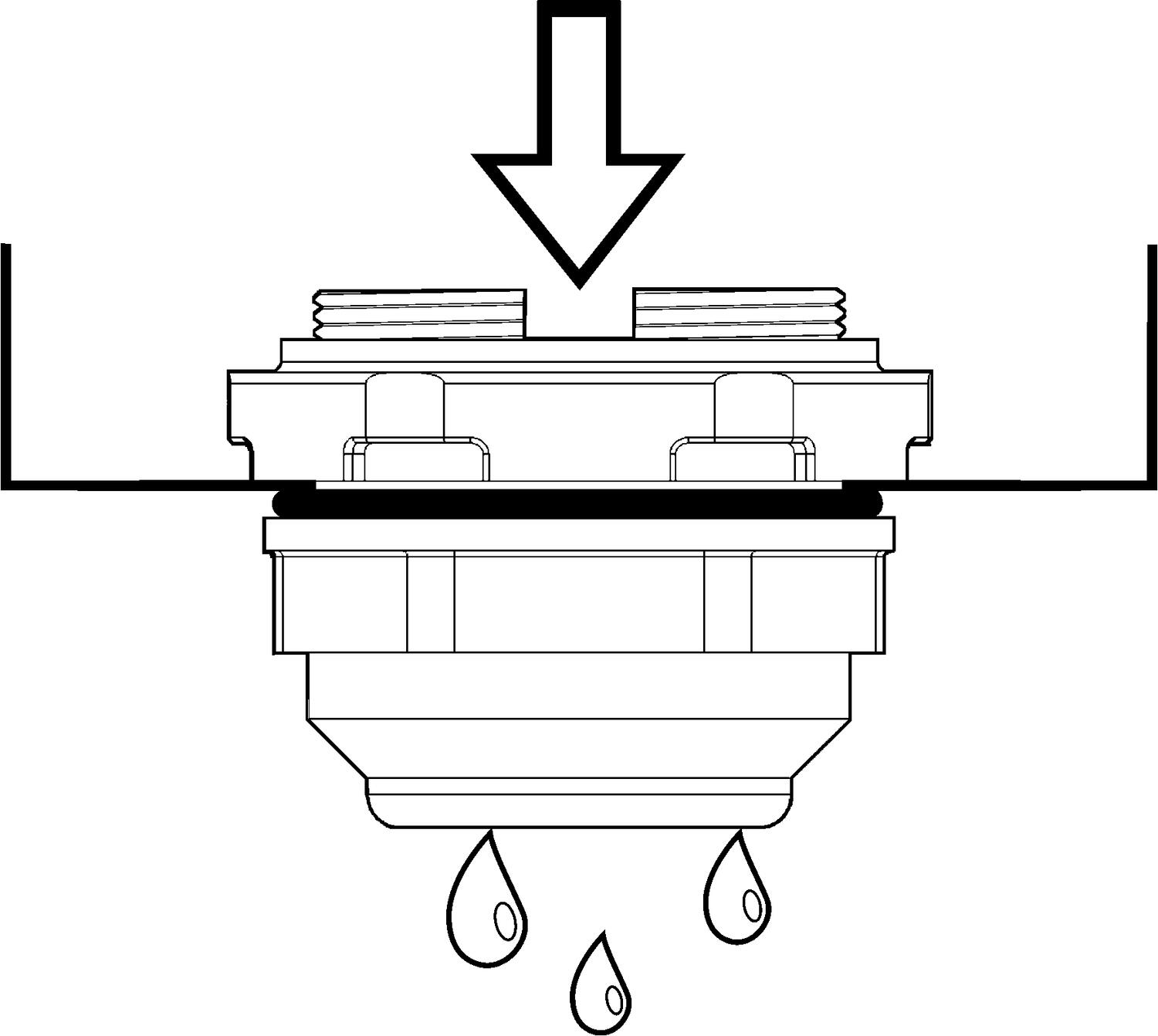

Montáž | Rozměry |
Objednací informace
Obj. číslo | Stupeň krytí | Tloušťka stěny skříně | Hmotnost (cca) | E-kód |
08410.0-00 | IP66 / IP67 (EN 60529) / | 0,5-5,5 mm | 60 g | E2598899 |
