Mersen

Válcová pojistková vložka ATQR 600 V AC Class CC TD

English product sheet



Homologace :



Drawing on approved of ULUL Listed to Standard 248-4



Approved of CSACSA Certified to Standard C22.2 No. 248.4





Rozměry



Objednací informace

Objednací čísla

Popis

Jmenovitý proud (A)

Napětí (V) AC

Vypínací schopnost

Balení

ATQR1/10

E201921J

0.1

600 V AC

200 kA

10

ATQR1/8

A212175J

0.125

ATQR 15/100

S223507J

0.15

ATQR3/16

J222556J

0.187

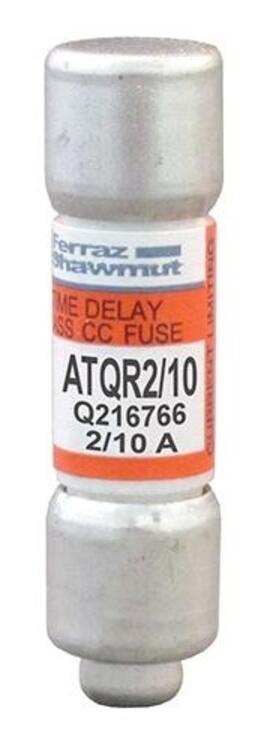

ATQR2/10

Q216766J

0.2

ATQR1/4

V211664J

0.25

ATQR3/10

V219875J

0.3

ATQR4/10

D211143J

0.4

ATQR1/2

C211142J

0.5

ATQR6/10

V213711J

0.6

ATQR3/4

A223077J

0.75

ATQR8/10

L215750J

0.8

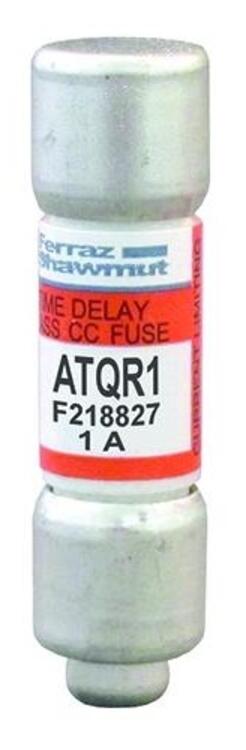

ATQR1

F218827J

1

ATQR1-1/8

H222555J

1.125

ATQR1-1/4

T219874J

1.25

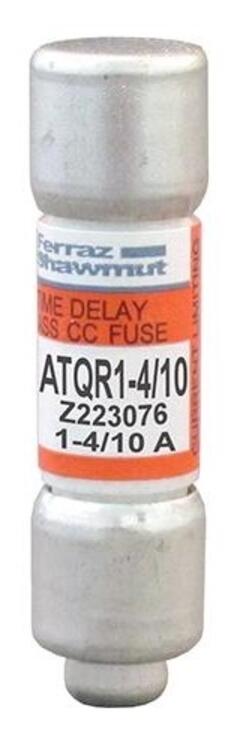

ATQR1-4/10

Z223076J

1.4

ATQR1-1/2

T219345J

1.5

ATQR1-6/10

E200863J

1.6

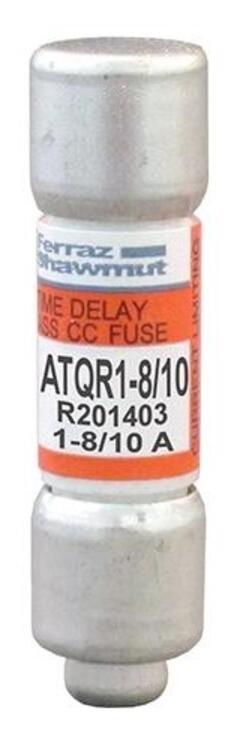

ATQR1-8/10

R201403J

1.8

ATQR2

D214731J

2

ATQR2-1/4

K215749J

2.25

ATQR2-1/2

G215240J

2.5

ATQR2-8/10

Q216260J

2.8

ATQR3

T218310J

3

ATQR3-2/10

V219346J

3.2

ATQR3-1/2

G218828J

3.5

ATQR4

S201404J

4

ATQR4-1/2

F201922J

4.5

ATQR5

W211665J

5

ATQR5-6/10

B212176J

5.6

ATQR6

T212698J

6

ATQR6-1/4

D213213J

6.25

ATQR7

B214223J

7

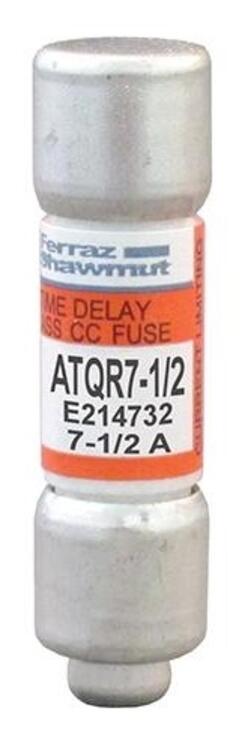

ATQR7-1/2

E214732J

7.5

ATQR8

H215241J

8

ATQR9

R216261J

9

ATQR10

S212697J

10

ATQR12

C213212J

12

ATQR15

T213710J

15

ATQR17-1/2

A214222J

17.5

ATQR20

D217284J

20

ATQR25

H217794J

25

ATQR30

F200864J

30



Minimální objednací množství je jedno balení tj. 10 ks.

  • Transformátory
  • Indukční zátěže:
  • Charakterisitky - pomalé
147649_812.eps

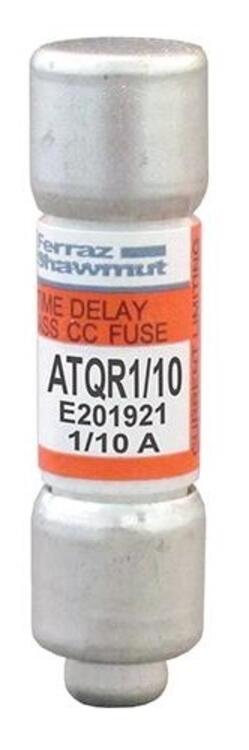

ATQR1/10

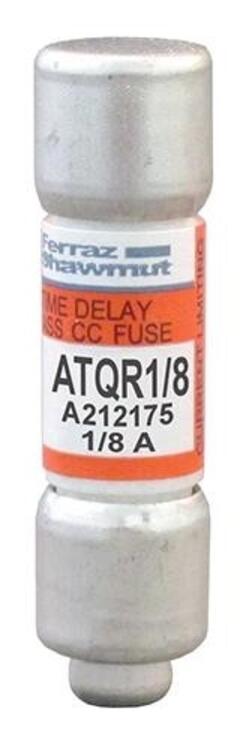

ATQR1/8

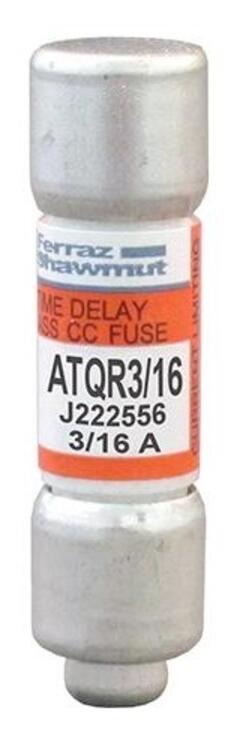

ATQR3/16


ATQR2/10

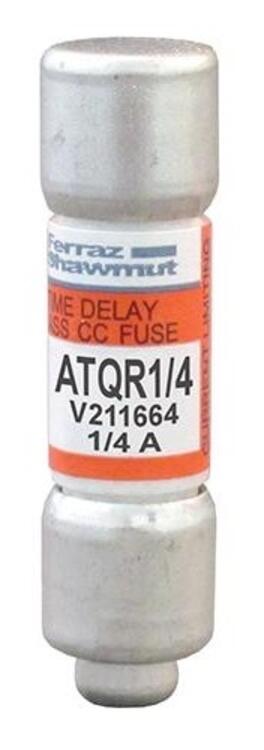

ATQR1/4

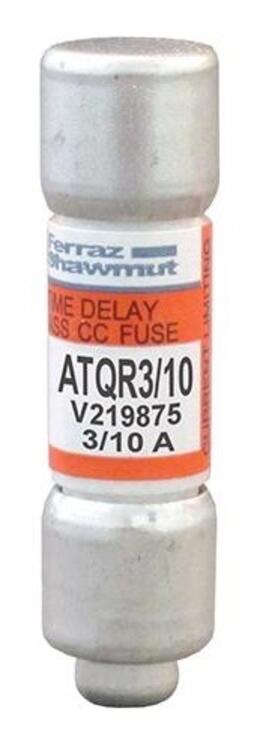

ATQR3/10

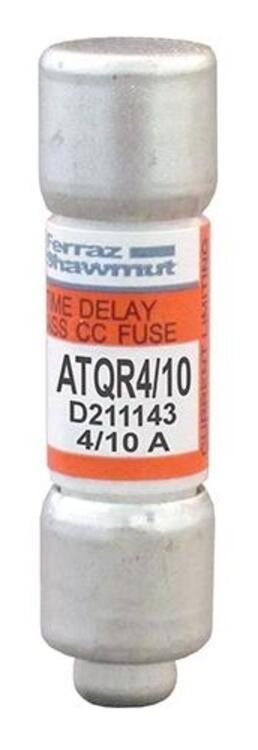

ATQR4/10

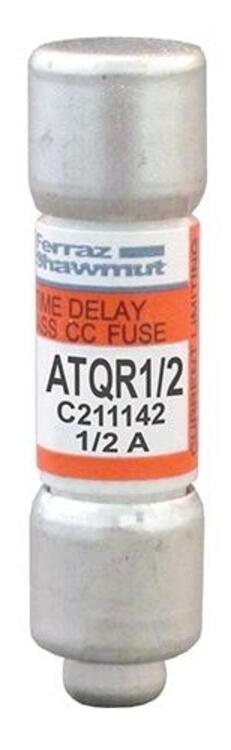

ATQR1/2

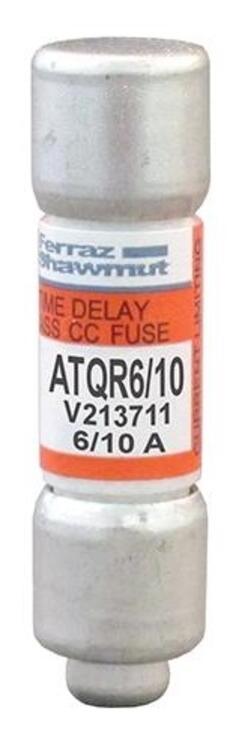

ATQR6/10

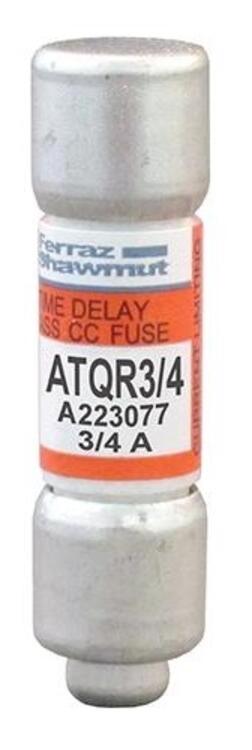

ATQR3/4

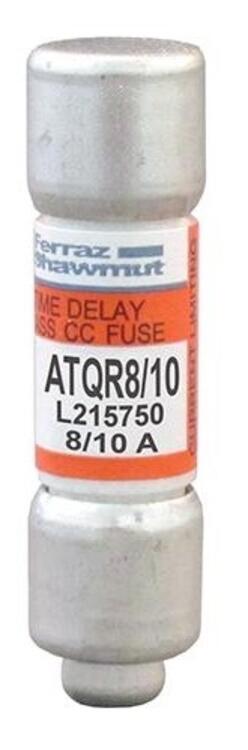

ATQR8/10


ATQR1 - Válcová pojistka 1 A, 600 V

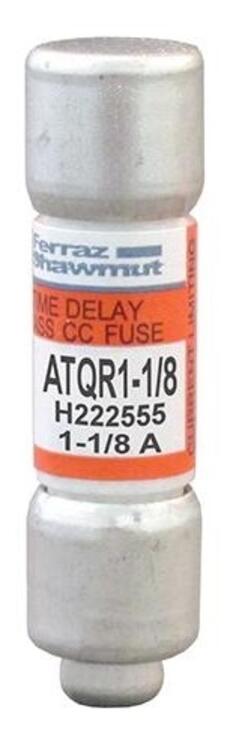

ATQR1-1/8


ATQR1-1/4


ATQR1-4/10 - Pomalá pojistka trída CC, 1,4 A

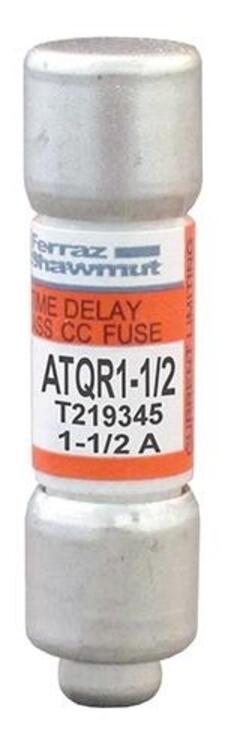

ATQR1-1/2 - Válcová pojistka 1,50 A, 600 V

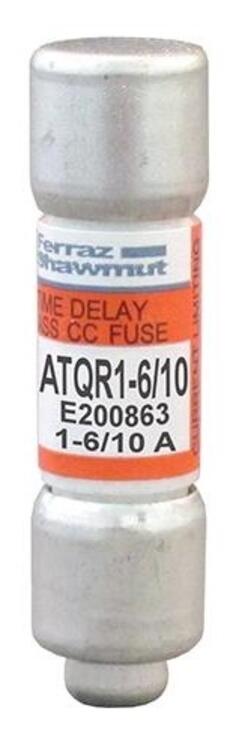

ATQR1-6/10


ATQR1-8/10

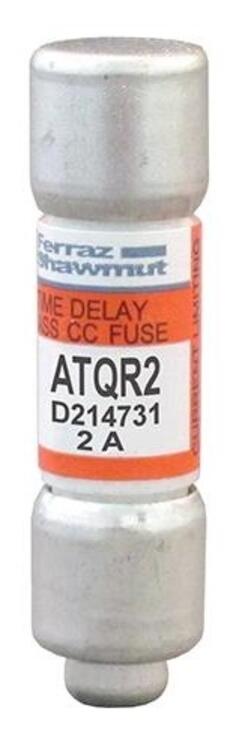

ATQR2 - Válcová pojistka US, trída CC

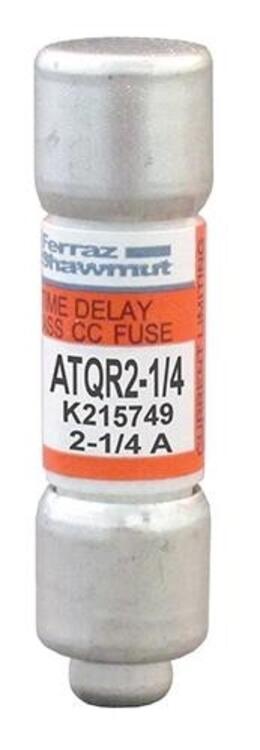

ATQR2-1/4 - Válcová pojistka 2,25 A, 600 V

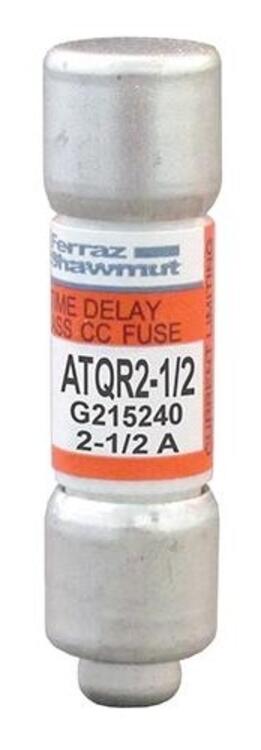

ATQR2-1/2 - Válcová pojistka 2,50 A, 600 V

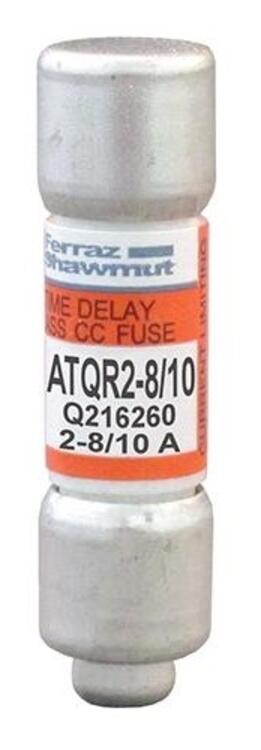

ATQR2-8/10


ATQR3 - Válcová pojistka 3 A, 600 V

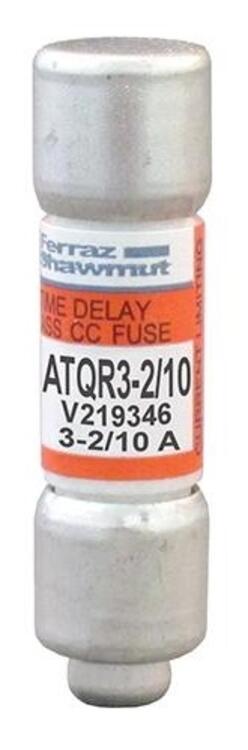

ATQR3-2/10


ATQR3-1/2 - Válcová pojistka 3,5A, 600 V

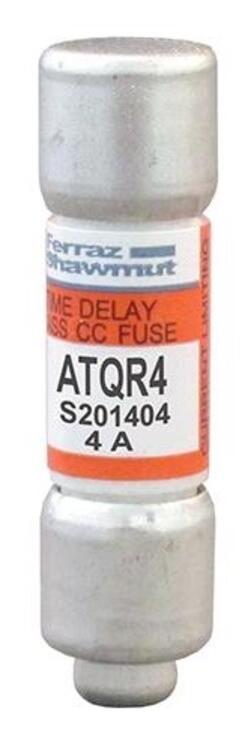

ATQR4 - Válcová pojistka US, trída CC

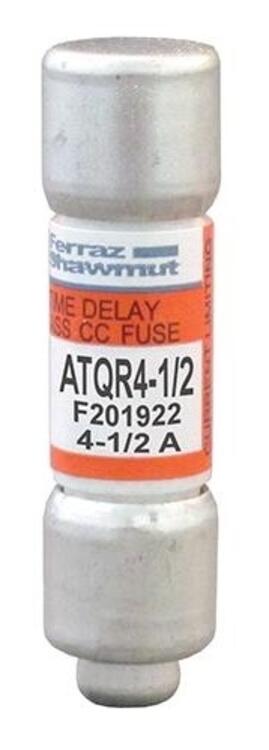

ATQR4-1/2

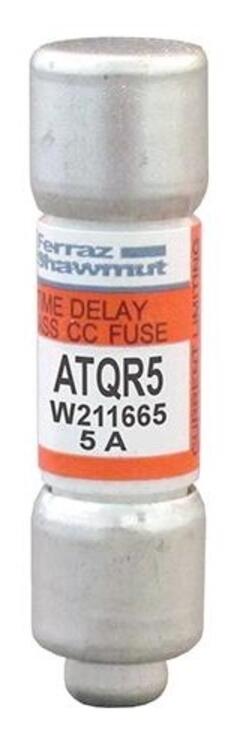

ATQR5 - Válcová US pojistka 600VAC

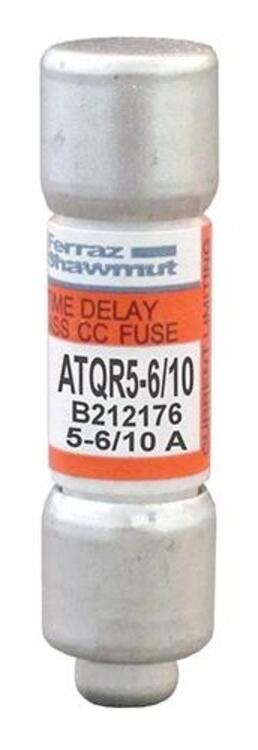

ATQR5-6/10

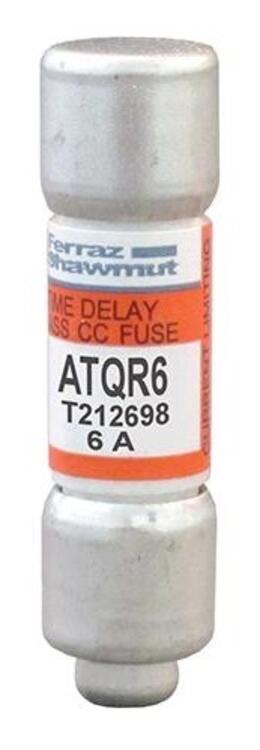

ATQR6 - Válcová US pojistka


ATQR6-1/4

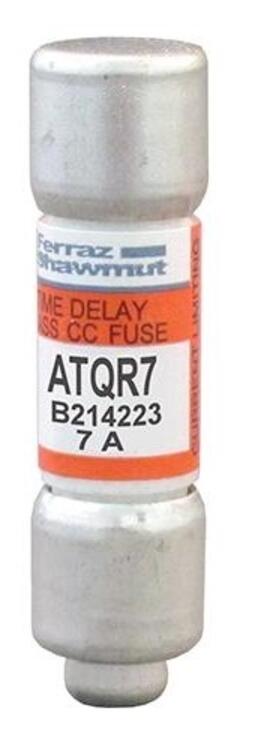

ATQR7 - Pomalá pojistka trída CC, 7 A


ATQR7-1/2 - Válcová pojistka 7,50 A, 600 V

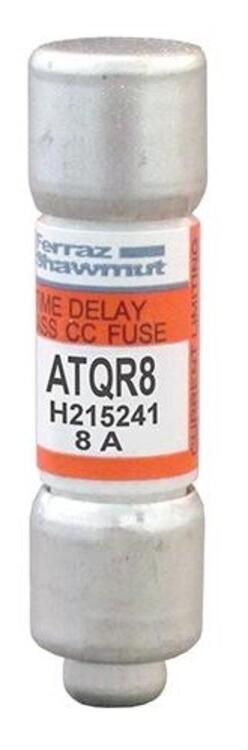

ATQR8 - Pomalá pojistka trída CC, 8 A

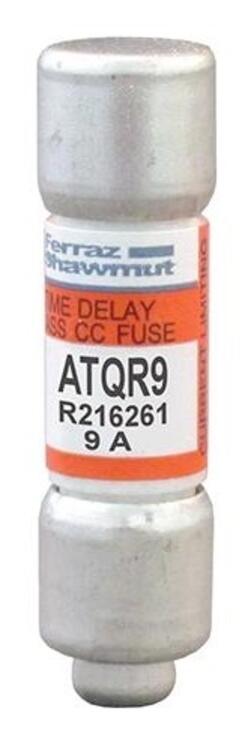

ATQR9 - Válcová US pojistka 600VAC

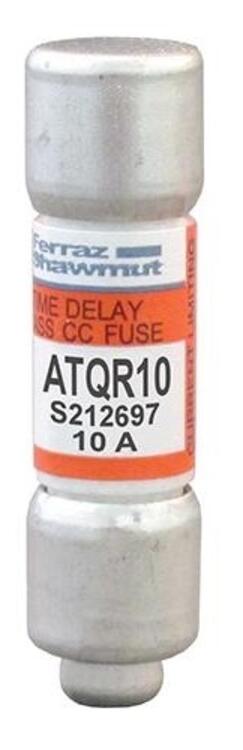

ATQR10 - Pomalá pojistka trída CC, 10 A

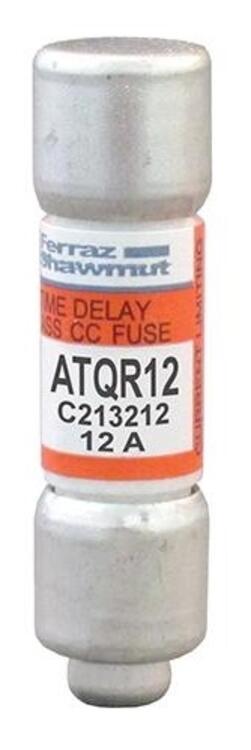

ATQR12 - AMP-TRAP ATQR 12A 600 VAC

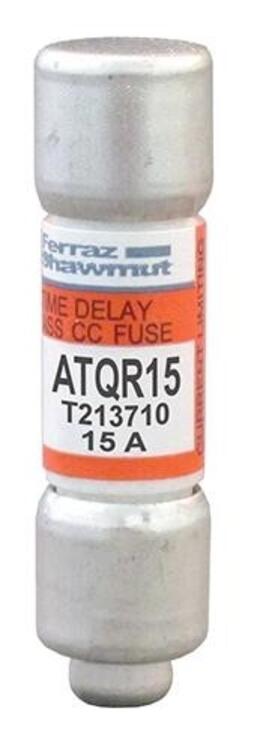

ATQR15 - Pomalá pojistka trída CC, 15 A


ATQR17-1/2 - Pomalá pojistka trída CC, 17,5 A

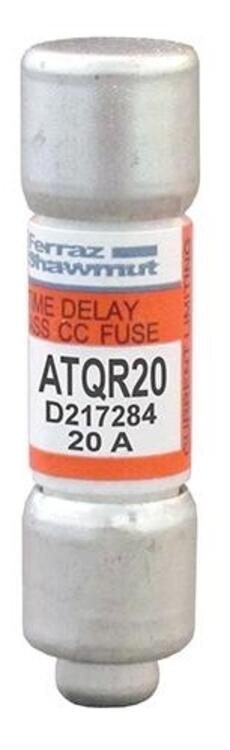

ATQR20 - Pomalá pojistka trída CC, 20 A

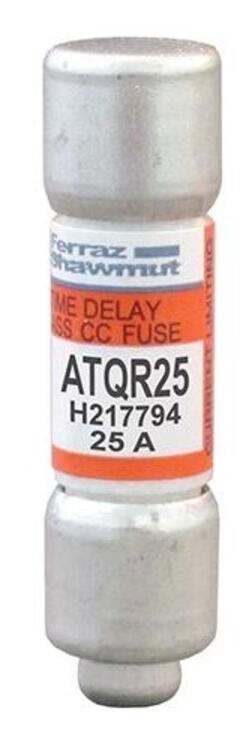

ATQR25 - Pomalá pojistka trída CC, 25 A

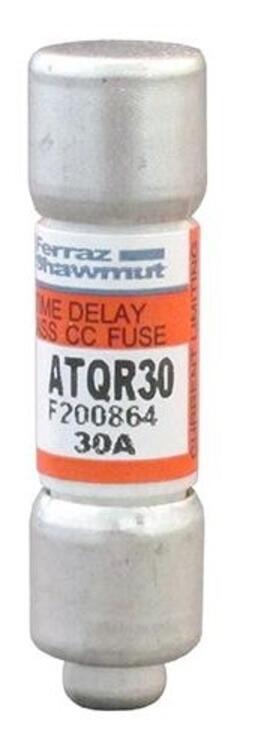

ATQR30 - Pomalá pojistka trída CC, 30 A

Vybraná varianta

Varianty produkty

Vybraná varianta

Specifikace

Balení 10 ks
Breaking Capacity 200 kA
Charakteristika (CVL) Time-Delay
Max. napětí AC 600 V
Max. napětí DC 300 V
Nominální proud 0,1 A
Shoda s normami UL, CSA
Výrobní číslo E201921

Rozměry a připojení

Popis produktu

English product sheet



Homologace :



Drawing on approved of ULUL Listed to Standard 248-4



Approved of CSACSA Certified to Standard C22.2 No. 248.4





Rozměry



Objednací informace

Objednací čísla

Popis

Jmenovitý proud (A)

Napětí (V) AC

Vypínací schopnost

Balení

ATQR1/10

E201921J

0.1

600 V AC

200 kA

10

ATQR1/8

A212175J

0.125

ATQR 15/100

S223507J

0.15

ATQR3/16

J222556J

0.187

ATQR2/10

Q216766J

0.2

ATQR1/4

V211664J

0.25

ATQR3/10

V219875J

0.3

ATQR4/10

D211143J

0.4

ATQR1/2

C211142J

0.5

ATQR6/10

V213711J

0.6

ATQR3/4

A223077J

0.75

ATQR8/10

L215750J

0.8

ATQR1

F218827J

1

ATQR1-1/8

H222555J

1.125

ATQR1-1/4

T219874J

1.25

ATQR1-4/10

Z223076J

1.4

ATQR1-1/2

T219345J

1.5

ATQR1-6/10

E200863J

1.6

ATQR1-8/10

R201403J

1.8

ATQR2

D214731J

2

ATQR2-1/4

K215749J

2.25

ATQR2-1/2

G215240J

2.5

ATQR2-8/10

Q216260J

2.8

ATQR3

T218310J

3

ATQR3-2/10

V219346J

3.2

ATQR3-1/2

G218828J

3.5

ATQR4

S201404J

4

ATQR4-1/2

F201922J

4.5

ATQR5

W211665J

5

ATQR5-6/10

B212176J

5.6

ATQR6

T212698J

6

ATQR6-1/4

D213213J

6.25

ATQR7

B214223J

7

ATQR7-1/2

E214732J

7.5

ATQR8

H215241J

8

ATQR9

R216261J

9

ATQR10

S212697J

10

ATQR12

C213212J

12

ATQR15

T213710J

15

ATQR17-1/2

A214222J

17.5

ATQR20

D217284J

20

ATQR25

H217794J

25

ATQR30

F200864J

30



Minimální objednací množství je jedno balení tj. 10 ks.
