MERSEN

Nožové pojistkové vložky, velikost 00, typ gG

Nabízíme pomalé a rychlé pojistky s různými rozměry. Jmenovitý proud je 125 A, napětí 120 V a ztrátový výkon 8.6 W. Vypínací schopnost je 3 kA. Balení obsahuje pojistku NH00GG50V125 s objednacím číslem R201863C. Dále nabízíme pojistku NH00GG50V160 s objednacím číslem P211084C a jmenovitým proudem 160 A a ztrátovým výkonem 9.6 W. Tato pojistka je k dispozici také v 400 V a 690 V gG verzi. Pro další charakteristické typy, kontaktujte OEM Automatic, produktovou oblast: Rozvodné skříně. Minimální objednací množství je jedno balení, tj. 3 ks.

Horní a přední indikace
Pomalé v nadproudu - rychlé v rozsahu zkratu
Vypínací schopnost 120 kA

Vybraná varianta

Uložit jako pdf

Technická data / Dokumenty

Popis produktu

Příslušenství a související produkty

Vybraná varianta

Specifikace

Balení	3 ks
Breaking Capacity	120 kA
Charakteristika (CVL)	gG
Indication (CVL)	Vizuální, Spoušť
Max. napětí AC	500 V
Max. napětí DC	250 V
Nominální proud	50 A
Shoda s normami	BV, CB, CE, DNV, KEMA KEUR, Lloyd´s, VDE
Výrobní číslo	S222495

Ke stažení

Rozměry a připojení

Popis produktu

Charakteristiky: Pomalé v nadproudu - rychlé v rozsahu zkratu

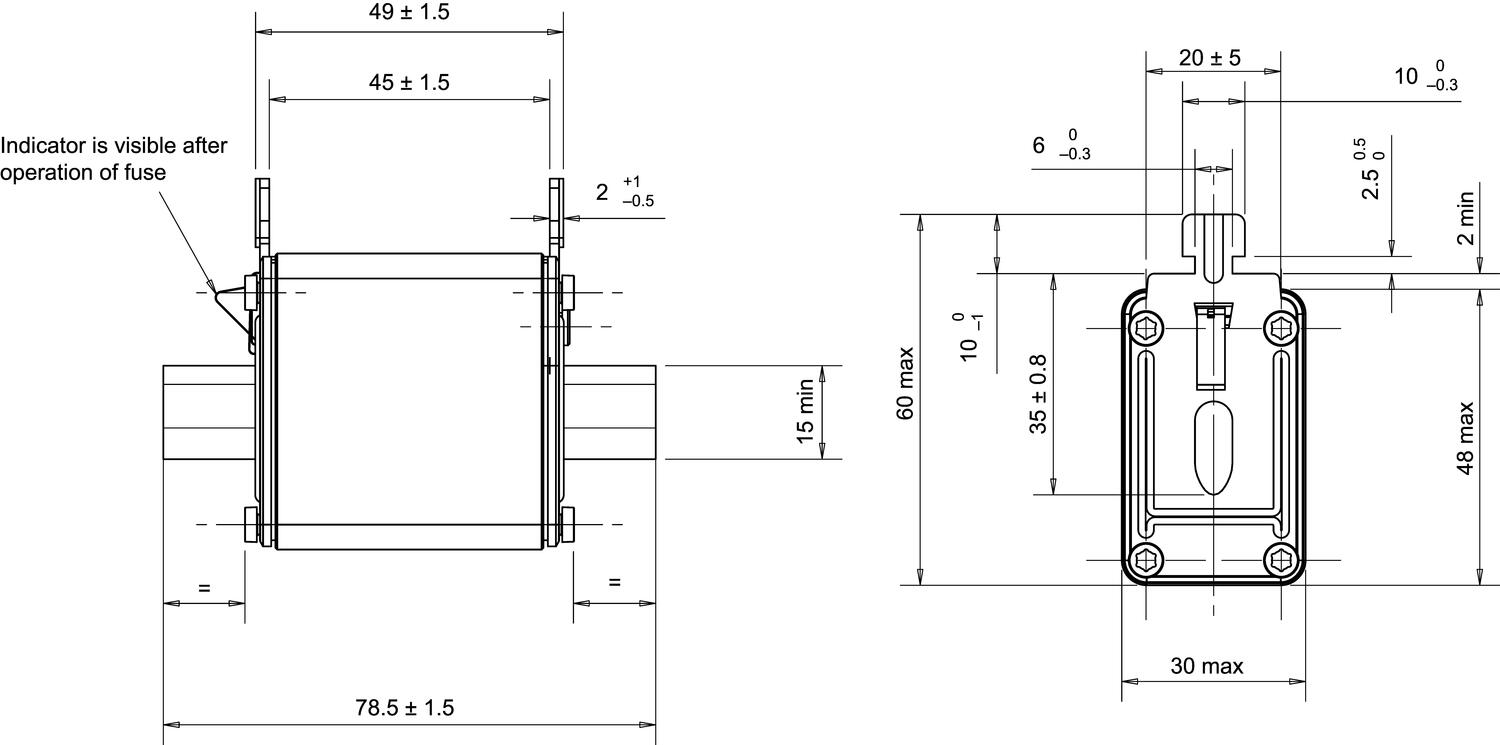

Rozměry

Knife fuses-dimension

Velikost 00	mm
a1	79
a2	52.8
a3	45
a4	50
b	15
c1	35
e1	47.5
e2	29.5
e4	6
h	59.5

Objednací informace

Objednací čísla	Popis	Velikost	Jmenovitý proud (A)	Napětí (V) AC	Ztrátový výkon (W)	Vypínací schopnost (kA)	Balení
NH00GG50V125	R201863C	00	125	500	8.6	120	3
NH00GG50V160	P211084C	00	160	500	9.6	120	3

K dispozici také v 400 V a 690 V gG verzi.

Pro jiné charakteristické typy: aM, gTr, gR, aR nebo spodky nožových pojistek kontaktujte OEM Automatic, produktovou oblast : Rozvodné skříně.

Minimální objednací množství je jedno balení, tj. 3 ks
