PULS

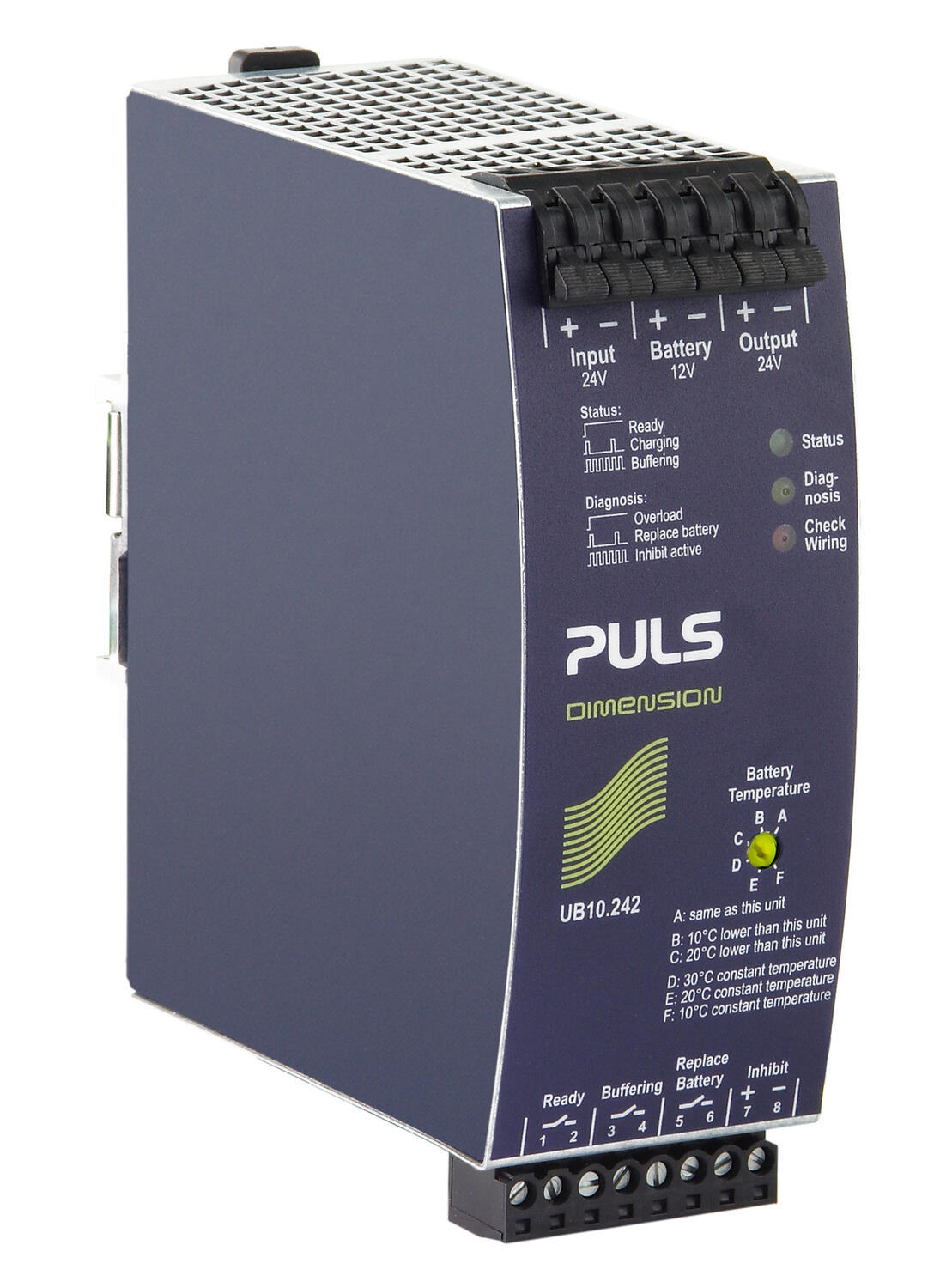

DC UPS UB10.242
Série UB10.242
- Spolehlivé zálohování zátěží 24 VDC
- Pouze jedna záložní baterie 12 V o kapacitě od 17Ah do 130Ah
- Optimalizované nabíjení baterie dle teploty okolí
- Signalizační výstupy / vstup inhibit
- Záruka 3 roky
Vybraná varianta
DC-UPS jednotka pro baterii 17-130Ah
Art:
Vybraná varianta
Specifikace
Vstupní parametry |
|
|---|---|
| Vstupní napětí z přístroje | 24 V DC |
| Vstupní napětí z baterie | 12 V DC |
| Vstupní napětí pro připojení baterie | 22,8 V DC |
| Vstupní proud pro nabíjení | 2 A |
Výstupní parametry |
|
| Výstupní proud při 24 V DC | 10 A |
| Výstupní napětí na baterii | 22,25 |
| Výstupní napětí při standardním provozu | 24 V DC |
| Výstupní napětí při provozu z bufferu | 22,25 V DC |
| Max. výstupní proud | 10 A (15 A @ 5 s) |
| Max. výstupní proud při provozu na baterii | 15 A |
Úcinnost / Životnost / MTBF |
|
| Účinnost | 97,8 % |
| Životnost | 114 000 h @ 10 A, 40 °C |
| MTBF (IEC 61709) | 886 000 h @ 10 A, 40 °C |
Rozmery a hmotnost |
|

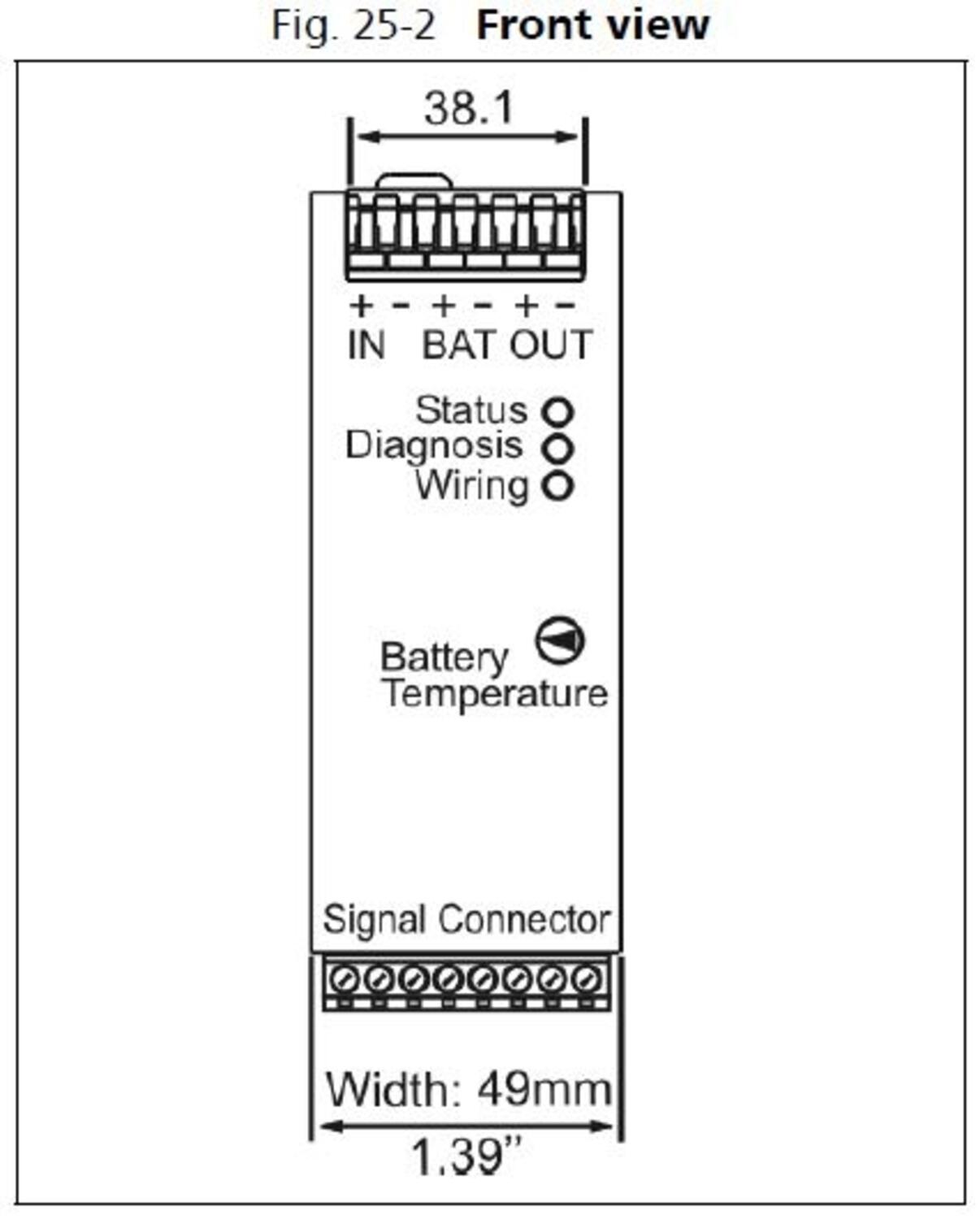

| Šířka | 49 mm |
*Invisible Heading* |
|
|---|---|

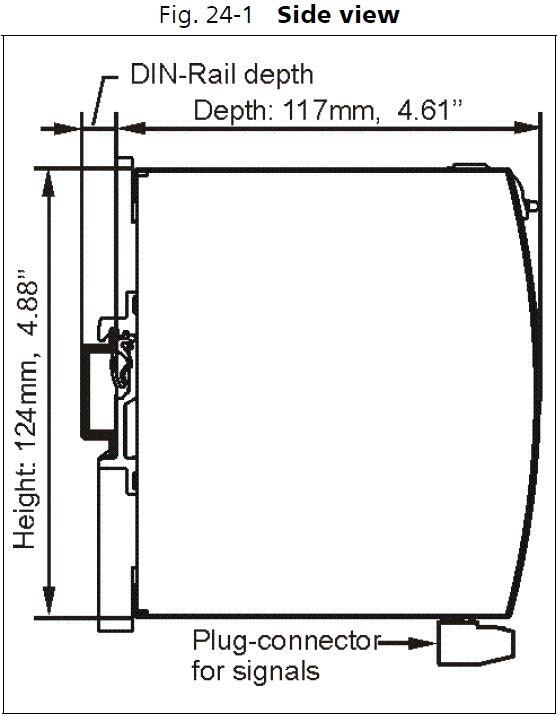

| Výška | 124 mm |
| Hloubka | 117 mm |
| Hmotnost | 0,545 kg |
Ostatní parametry |
|
| Shoda s normami | ABS, CB, CE, CSA, CSA US, EX, GL, IECEx, UL |
| Třída krytí | IP20 |
| Typ nabíjené baterie | 3 A |
| Kryt | Hliník |
| Zvlnění (max.) | 20 mV pp |
| Hodnota napětí pro připojení k baterii | 22,3 V DC |
| Min. teplota bez omezení výstupního výkonu | -25 °C |
| Max. teplota bez omezení výstupního výkonu | 50 °C |
| Dovolená velikost baterie | 17-130 Ah |
Popis produktu

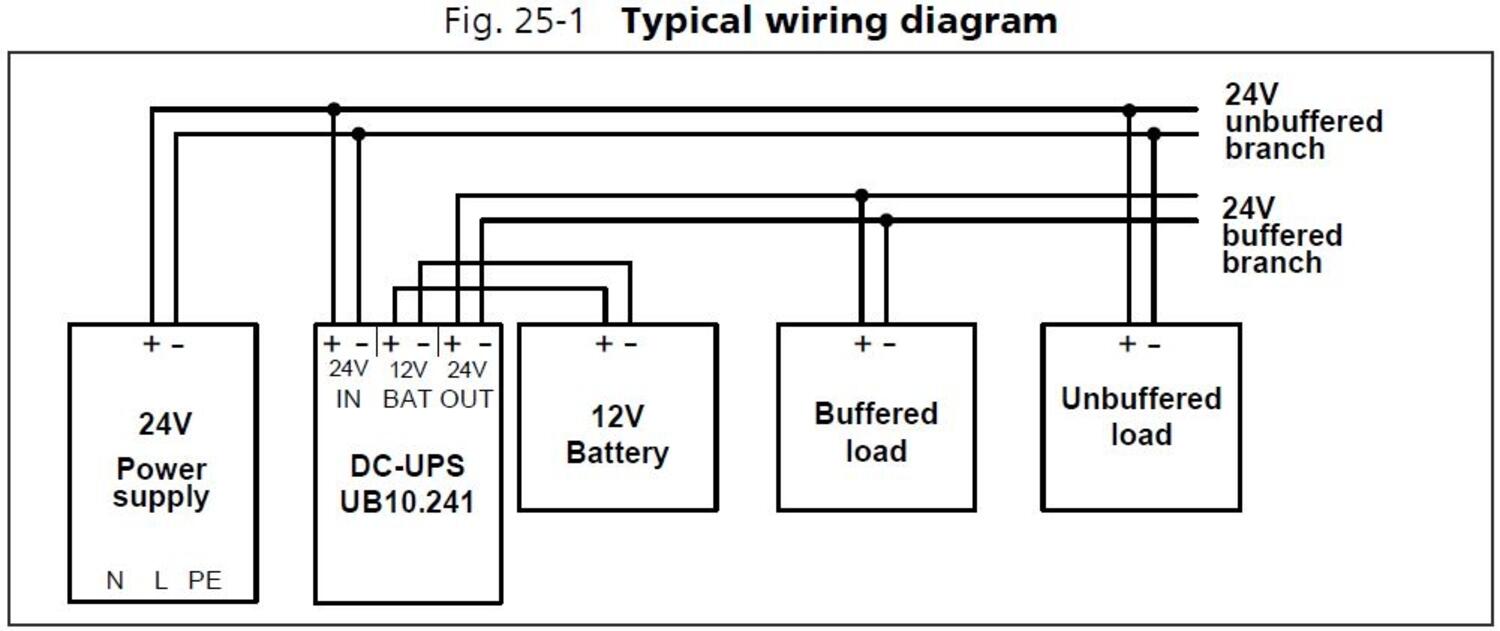

Systém s DC-UPS se skládá ze zdroje 24 V ss a řídící jednotky s baterií (není součástí jednotky). Řídící jednotka k zálohování využívá pouze jednu baterii 12 V, při zálohování zajišťuje konstantní výstupní napětí 22,3 V ss, při obnovení vstupního napětí optimální dobíjení baterie. Pomocí reléových výstupů signalizuje připravenost k zálohování (režim stand-by), samotný režim zálohování a díky pravidelnému testování baterie také doporučení její výměny. Otočným přepínačem lze nastavit čas zálohování - vhodně zvolený čas zálohování významně šetří kapacitu baterie. Jednotka baterii chrání též při zkratu na výstupu - výstup se odpojuje po 5 s. Jednotka disponuje výkonovou rezervou (max. 5 s), v případě zkratu během režimu stand-by generuje vysoký zkratový proud napomáhající sekundárním jistícím prvkům k rychlé aktivaci. Jako jistící prvek lze též použít nastavitelnou nadproudovou ochranu. K externímu přerušení zálohování slouží vstup Inhibit. Vstup a výstup jednotky jsou galvanicky oddělené.
