PULS
PIM36.241 - Puls PIM36.241 - 1-fáz., výst. napetí 24 VDC 36W/1,5 A, Push In
PIM60.241 - Puls PIM60.241 - 1-fáz., výst. napetí 24 VDC 60W/2,5 A, Push In
PIM60.245 - Puls PIM60.245 - 1-fáz., výst. napetí 24 VDC 60W/2,5 A, Screw terminals + PE
PIM90.241 - Puls PIM90.241 - 1-fáz., výst. napetí 24 VDC 90W/3,8 A, Push In
PIM90.245 - Puls PIM60.245 - 1-fáz., výst. napetí 24 VDC 90W/3,8 A, Screw terminals + PE
Vstupní parametry |
|
|---|---|
| Vstupní napětí DC | 100-240 V |
| Vstupní napětí AC min. | 90 V AC |
| Vstupní napětí AC max. | 264 V AC |
| Náběhový proud při 120 V AC typický | 14 A |
| Náběhový proud při 230 V AC typický | 40 A |
| Rozsah vstupního napětí | Wide-range |
| Účiník při 120 V AC, plná zátěž, typická hodnota | 0,53 |
| Účiník při 230 V AC, plná zátěž, typická hodnota | 0,46 |
| Počet fází | 1 |
Výstupní parametry |
|
| Výstupní napětí | 24 V DC |
| Výstupní napětí min. | 24 V DC |
| Výstupní napětí max. | 28 V DC |
| Výstupní proud | 1,5 A |
| Výkon | 36 W |
Úcinnost / Životnost / MTBF |
|
| Účinnost při 120 V DC při plné zátěži | 90,5 % |
| Účinnost při 230 V DC (typická) | 88,2 % |
| Účinnost při 230 V DC při plné zátěži | 90,6 % |
| Životnost pro 120 V AC, při plné zátěži a +40 °C | 162000 h |
| Životnost pro 230 V AC, při plné zátěži a +40 °C | 161000 h |
| MTBF (IEC 61709) 230 V AC, při max. zátěži, 40 °C | 2081000 h |
Rozmery a hmotnost |
|
|---|---|
| Šířka | 22,5 mm |
| Výška | 90 mm |
| Hloubka | 91 mm |
| Hmotnost | 0,14 kg |
Ostatní parametry |
|
| Shoda s normami | CB, CE, cULus, NEC Class 2 |
| Doba náběhu při 230 V AC, plná zátěž. typická hodnota | 37 ms |
| Doba náběhu při 120 V AC, plná zátěž. typická hodnota | 162 ms |
| Třída krytí | IP20 |
| Svorka | Zatlačit |
| Kryt | Polykarbonat |
| Frekvence napájení | 50-60 ±6 % |
| Zvlnění (max.) | 50 mV pp |
| Série | Piano |
| Spotřeba při 120 V AC | 0,63 A |
| Spotřeba při 230 V AC | 0,38 A |
| Omezení výkonu od +60 °C do + 70 °C | 0,96 W/°C |
| Min. teplota bez omezení výstupního výkonu | -10 °C |
| Max. teplota bez omezení výstupního výkonu | 60 °C |
Nová řada zdrojů 24 V a 12 V PULS PIANO MINI na DIN lištu je určena uživatelům, kteří požadují jednoduché, ale vysoce spolehlivé a výkonné zdroje se základními funkcemi a velmi malými rozměry.
Malé rozměry Maximální užitek
Použití nejmodernějších součástek a jejich optimální rozmístnění přináší úsporu místa a lepší chlazení zdroje. Díky vysoké účinnosti produkují zdroje PIANO MINI nizké výkonové ztráty ( menší než 0.5W v režimu bez zátěže). To vše zvyšuje dobu životnosti a spolehlivost zdroje a umožňuje zabudovat 90 W zdroj do pouzdra o rozměrech pouze 36 x 90 x 91mm.
Zdroje PIANO MINI jsou proto vhodné hlavně pro instalace, kde je uživatel limitovaný prostorem.
Nejmenším zástupcem 24V zdrojů je PIM36 o výkonu 36W (1,5 A).

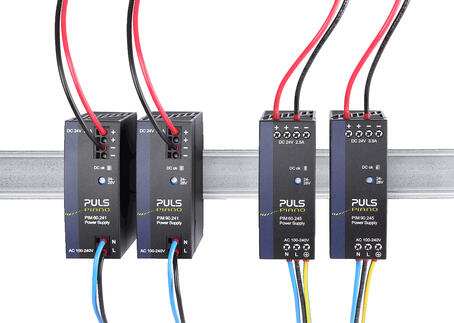

Šroubovací nebo Push-in svorky
Uživatel si může zvolit verzi zdroje se šroubovacími nebo Push-in svorkami.
Svorky Push-in umožňují rychlé zapojení přívodů bez použití nástrojů. Tím se významně sniží náklady, zrychlí se instalace a lze ji plně automatizovat (robotické osazovací linky). Zdroje s Push-in svorkami jsou po zapojení vysoce spolehlivé, a to i v případě vibrací a otřesů, jsou proto vhodné pro nejnáročnější aplikace.
Na všechny zdroje PULS je poskytována záruka 3 roky.
Moderní budovy již nejsou pouze statickými strukturami z betonu a skla. Stávají se z nich "živé organismy" řízené sofistikovanými nervovými systémy. Technologie pro monitorování a řízení procesů, často souhrnně označované jako BMS (Building Management Systems) nebo MaR (Měření a Regulace), jsou klíčové pro efektivitu, bezpečnost a komfort uživatelů.
Případová studie z oblasti papírenského a chemického průmyslu
Seifert Systems uvádí SLIMLINE NEO: Revoluční chlazení s R290 bez PFAS. Invertorová technologie srazí náklady a chrání klima. Budoucnost je teď.
Oznamuje navázání nové strategické spolupráce s italským výrobcem ADEL System, lídrem v oblasti zálohovaného napájení. Toto partnerství rozšiřuje naše portfolio o špičkové průmyslové napájecí zdroje, DC-UPS systémy a inteligentní nabíječky baterií, které jsou navrženy pro maximální spolehlivost a bezpečnost v nejnáročnějších aplikacích.
Zajistěte bezchybný výkon a chraňte veřejné zdraví. Tento průvodce vám pomůže vybrat zařízení, které odolá drsným podmínkám potravinářské výroby a splní veškeré regulační požadavky.
Informace přímo z displeje vašeho napájecího zdroje. Věděli jste, že informace můžete získat přímo z vašeho napájecího zdroje?
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Objednací číslo | Náběhový proud při 120 V AC typický | Náběhový proud při 230 V AC typický | Účiník při 120 V AC, plná zátěž, typická hodnota | Účiník při 230 V AC, plná zátěž, typická hodnota | Výstupní proud | Výkon | Účinnost při 120 V DC při plné zátěži | Účinnost při 230 V DC (typická) | Účinnost při 230 V DC při plné zátěži | Životnost pro 120 V AC, při plné zátěži a +40 °C | Životnost pro 230 V AC, při plné zátěži a +40 °C | MTBF (IEC 61709) 230 V AC, při max. zátěži, 40 °C | Šířka | Hmotnost | Shoda s normami | Doba náběhu při 230 V AC, plná zátěž. typická hodnota | Doba náběhu při 120 V AC, plná zátěž. typická hodnota | Svorka | Zvlnění (max.) | Spotřeba při 120 V AC | Spotřeba při 230 V AC | Omezení výkonu od +60 °C do + 70 °C | Cena | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Puls PIM36.241 - 1-fáz., výst. napětí 24 VDC 36W/1,5 A, Push In
Art:
PIM36.241
Zkopírováno
|
14 A
|
40 A
|
0,53
|
0,46
|
1,5 A
|
36 W
|
90,5 %
|
88,2 %
|
90,6 %
|
162000 h
|
161000 h
|
2081000 h
|
22,5 mm
|
0,14 kg
|
CB, CE, cULus, NEC Class 2
|
37 ms
|
162 ms
|
Zatlačit
|
50 mV pp
|
0,63 A
|
0,38 A
|
0,96 W/°C
|
|
||
Puls PIM60.241 - 1-fáz., výst. napětí 24 VDC 60W/2,5 A, Push In
Art:
PIM60.241
Zkopírováno
|
15 A
|
36 A
|
0,55
|
0,47
|
2,5 A
|
60 W
|
90,7 %
|
90,7 %
|
91,8 %
|
131000 h
|
148000 h
|
|
36 mm
|
0,22 kg
|
CB, CE, cULus, NEC Class 2
|
24 ms
|
113 ms
|
Zatlačit
|
100 mV pp
|
1 A
|
0,6 A
|
1,44 W/°C
|
|
||
Puls PIM60.245 - 1-fáz., výst. napětí 24 VDC 60W/2,5 A, Screw terminals + PE
Art:
PIM60.245
Zkopírováno
|
15 A
|
36 A
|
0,55
|
0,47
|
2,5 A
|
60 W
|
90,7 %
|
90,7 %
|
91,8 %
|
131000 h
|
148000 h
|
|
36 mm
|
0,22 kg
|
CB, CE, cULus, NEC Class 2
|
24 ms
|
113 ms
|
Šroub
|
100 mV pp
|
1 A
|
0,6 A
|
1,44 W/°C
|
|
||
Puls PIM90.241 - 1-fáz., výst. napětí 24 VDC 90W/3,8 A, Push In
Art:
PIM90.241
Zkopírováno
|
18 A
|
40 A
|
0,58
|
0,45
|
3,8 A
|
90 W
|
92,1 %
|
92 %
|
93,8 %
|
64000 h
|
102000 h
|
102000 h
|
36 mm
|
0,27 kg
|
CB, CE, cULus
|
25 ms
|
119 ms
|
Zatlačit
|
100 mV pp
|
1,45 A
|
0,95 A
|
2,4 W/°C
|
|
||
Puls PIM60.245 - 1-fáz., výst. napětí 24 VDC 90W/3,8 A, Screw terminals + PE
Art:
PIM90.245
Zkopírováno
|
18 A
|
40 A
|
0,58
|
0,45
|
3,8 A
|
90 W
|
92,1 %
|
92 %
|
93,8 %
|
64000 h
|
102000 h
|
102000 h
|
36 mm
|
0,27 kg
|
CB, CE, cULus
|
25 ms
|
119 ms
|
Šroub
|
100 mV pp
|
1,45 A
|
0,95 A
|
2,4 W/°C
|
|
Vyberte variantu ze seznamu
