Napájecí zdroje SL30.300, SL40.300, SL4.301

SL30.300
30 A

SL40.300 / SL40.301
40 A

Vstup

Vstupní napětí
střídavé

3x 400-500 V st ±15 %

Doporučené jištění vstupu

10 A B

Frekvence sítě

50-60 Hz ±6 %

Vstupní proud (400 V st)

3x 2,0 A

3x 3,0 A

Max. špičkový
vstupní proud

< 17 A

< 30 A

Překlenutí
krátkodobého výpadku
v síti (I_nom, 400 V st)

> 10 ms

> 15 ms

PFC EN61000-3-2

splňuje

Výstup

Výstupní napětí,
nastavitelné

24-28 V ss

Povolená odchylka
U_výstpři změně
U_{vst min}–> U_{vst max}

<±2 %

Zvlnění

<20 mV_pp

<50 mV_pp

Výstupní proud (24 V ss)

30 A (720 W)

40 A (960 W)

Výstupní proud
při výkonové rezervě
(24 V ss, 1 min. při 60 °C;
trvale při < 45 °C)

32,5 A (780 W)

45 A (1080 W)

Proudové přetížení

< 35 A

< 48 A

Účinnost

92.5 %

Provozní teplota

0 °C až +70 °C
(od +60 °C korekce zátěže
18 W/°C)

0 °C až +70 °C
(od +60 °C korekce zátěže
24 W/°C)

Paralelní zapojení

možné

Třída krytí

IP20

Hmotnost

2,0 kg

3,3 kg

Připojení

šroubové svorky,
max. průřez pevného vodiče 6 mm²,
lankového vodiče 4 mm²

Střední doba poruchy
(MTBF)
(Siemensnorm SN 29500,
I_nom, 400 V st, 40 °C)

425 000 h

305 000 h

Homologace

CE, UL 508 (USA+CAN), UL60950-1, CB-Scheme IEC 60950-1, EN 61558-2-17,
EN/ IEC 60204-1, EN/IEC 61131-2, EN 50178, IEC 62103

EMC

EN 61000-3-2 (PFC), EN 61000-3-3, EN 61000-6-1, EN61000-6-2, EN 61000-6-3,
EN 61000-6-4, EN 55011/ EN 55022 class B

Třída bezpečnosti

SELV IEC/EN 60950-1, PELV EN 60204-1, EN 50178, IEC 60364-4-41, IEC 62103

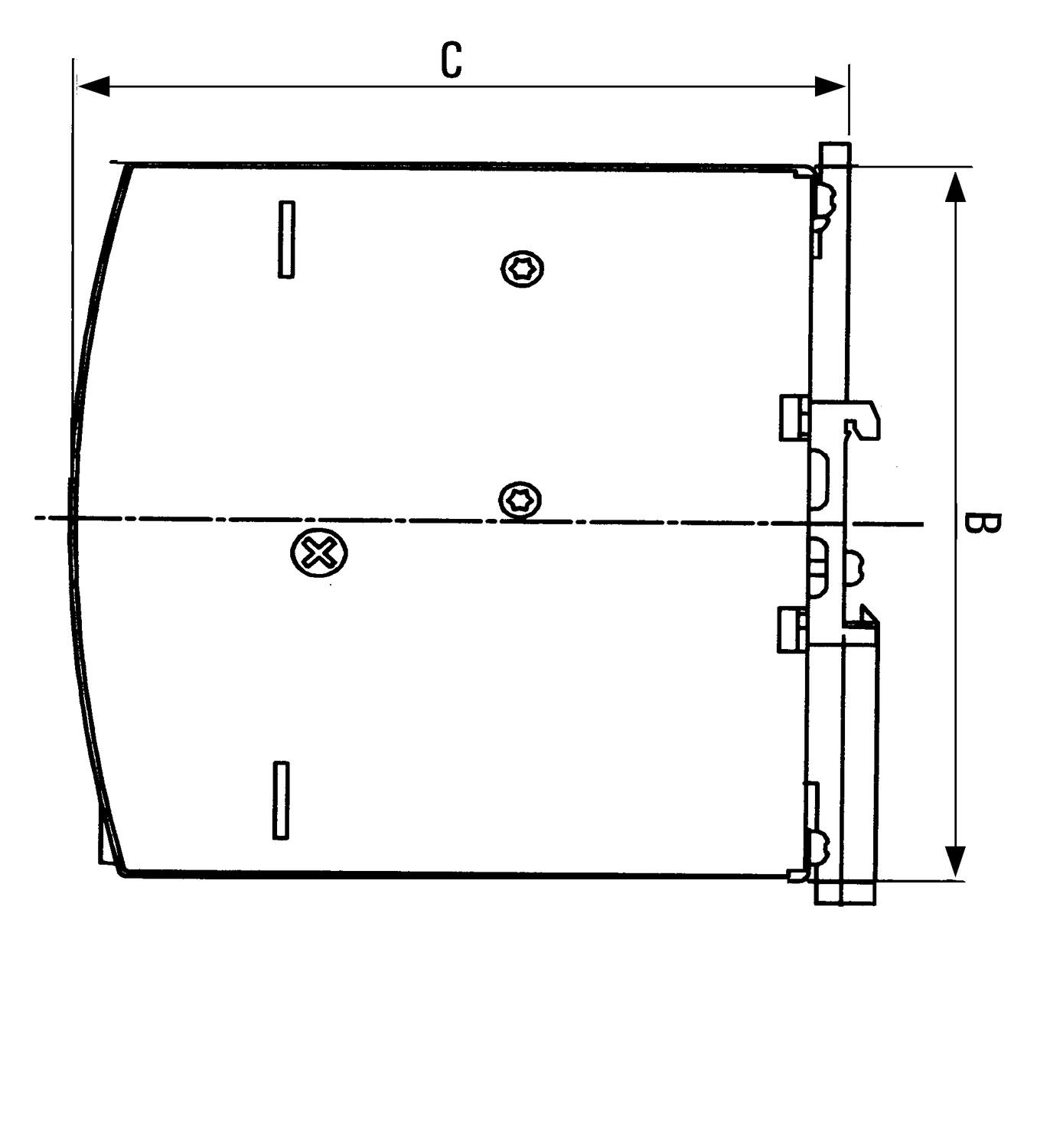

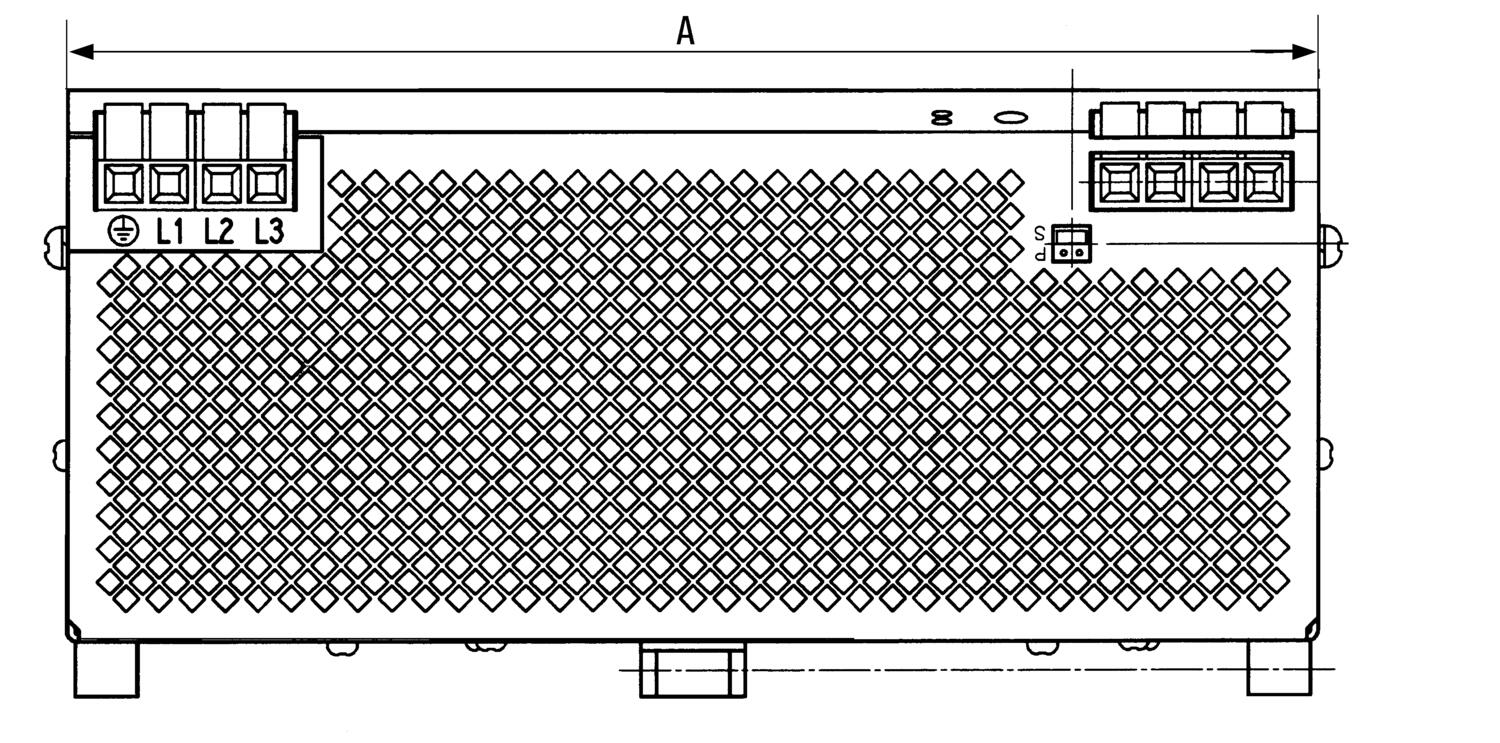

Jednotka

SL30.300

SL40.300

SL40.301

A

240 mm

275 mm

275 mm

B

124 mm

124 mm

124 mm

C

112 mm

117 mm

117 mm
