PULS

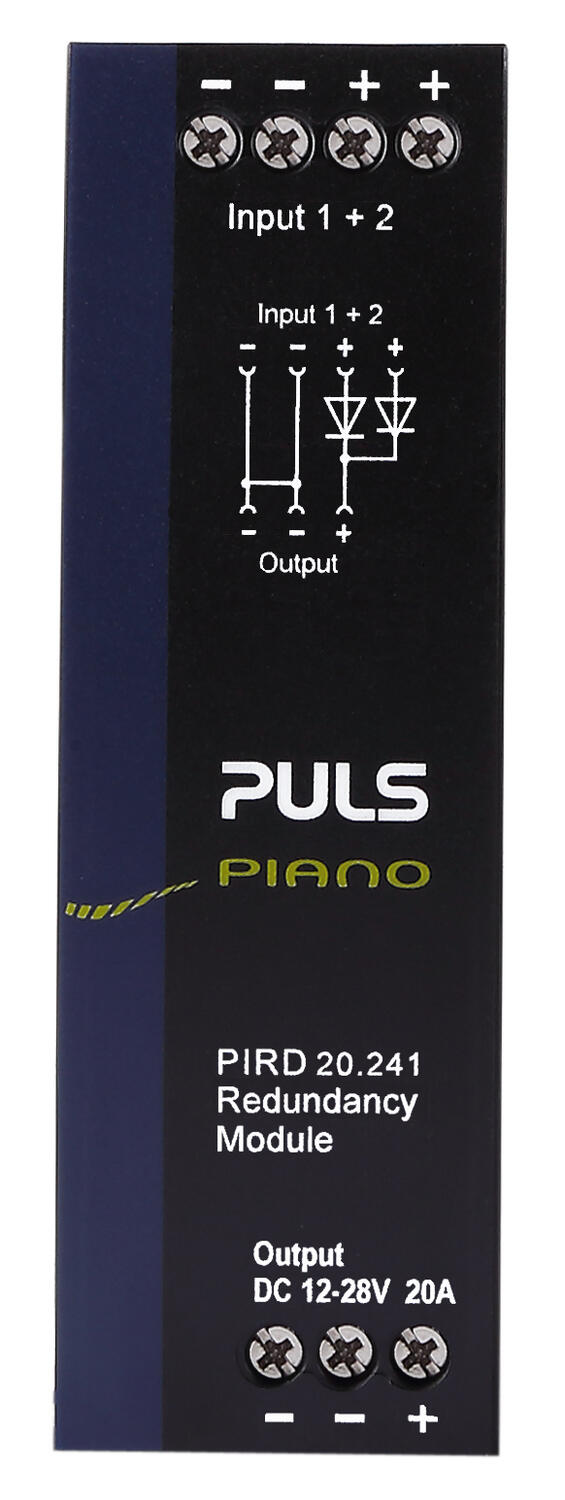

Redundantní moduly pro sérii PIANO PIRD
Série PIRD
- Diodový redundantní modul 12-24VDC, 20A
- Určen pro PIANO sérii

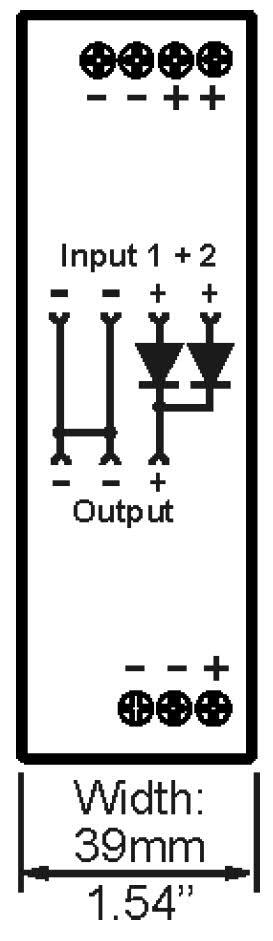

- Dva vstupy, jeden výstup
- Ochrana zdroje i zátěže
- Záruka 3 roky
Vybraná varianta
Redundantní modul pro PIANO 12-24VDC, 20A
Art:
Vybraná varianta
Specifikace
Vstupní parametry |
|
|---|---|
| Vstupní napětí AC | 12-28 V |
| Vstupní napětí DC min. | 9 V DC |
| Vstupní napětí DC max. | 35 V DC |
| Vstupní proud na vedení max. | 10 A |
Výstupní parametry |
|
| Výstupní napětí | 24 V DC |
| Výstupní proud | 20 A |
| Max. výstupní proud | 26 A |
Rozmery a hmotnost |
|
| Šířka | 39 mm |
| Výška | 124 mm |
| Hloubka | 124 mm |
*Invisible Heading* |
|
|---|---|
| Hmotnost | 0,28 kg |
Ostatní parametry |
|
| Shoda s normami | ATEX, CE, CSA, IECEx, UL |
| Třída krytí | IP20 |
| Kryt | ABS-plast |
| Série | Piano |
| Pokles napětí na polovodiči při Imax. | 560 mV |

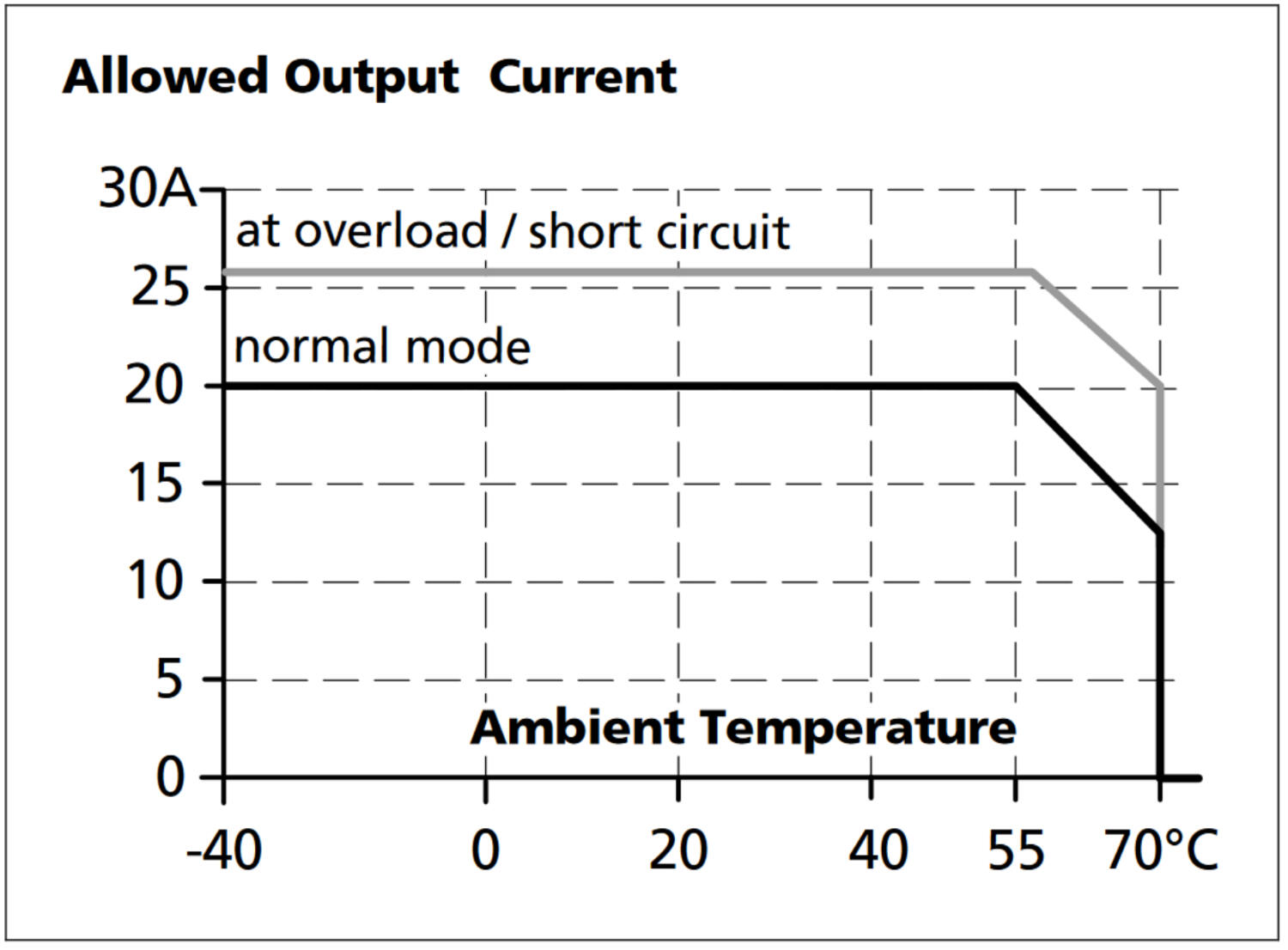

| Min. teplota bez omezení výstupního výkonu | -40 °C |
| Max. teplota bez omezení výstupního výkonu | 55 °C |
Popis produktu

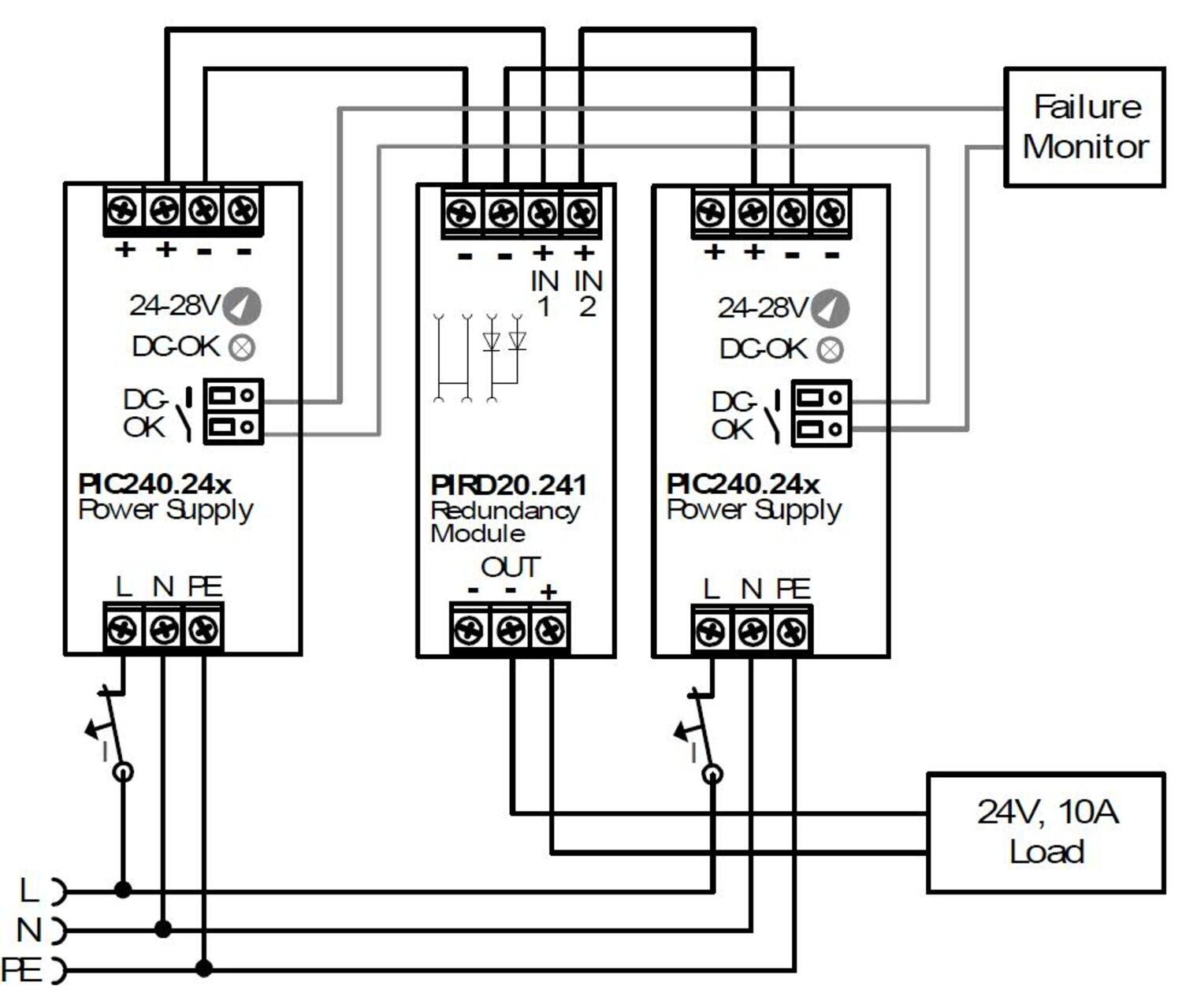

Redundantní modul se používá ve spojení se dvěma napájecími zdroji. Modul má dva samostatné vstupy, které oba zdroje oddělují - v případě závady na výstupu prvního zdroje je druhý zdroj ochráněn před zkratem. Modul lze využít několika způsoby:

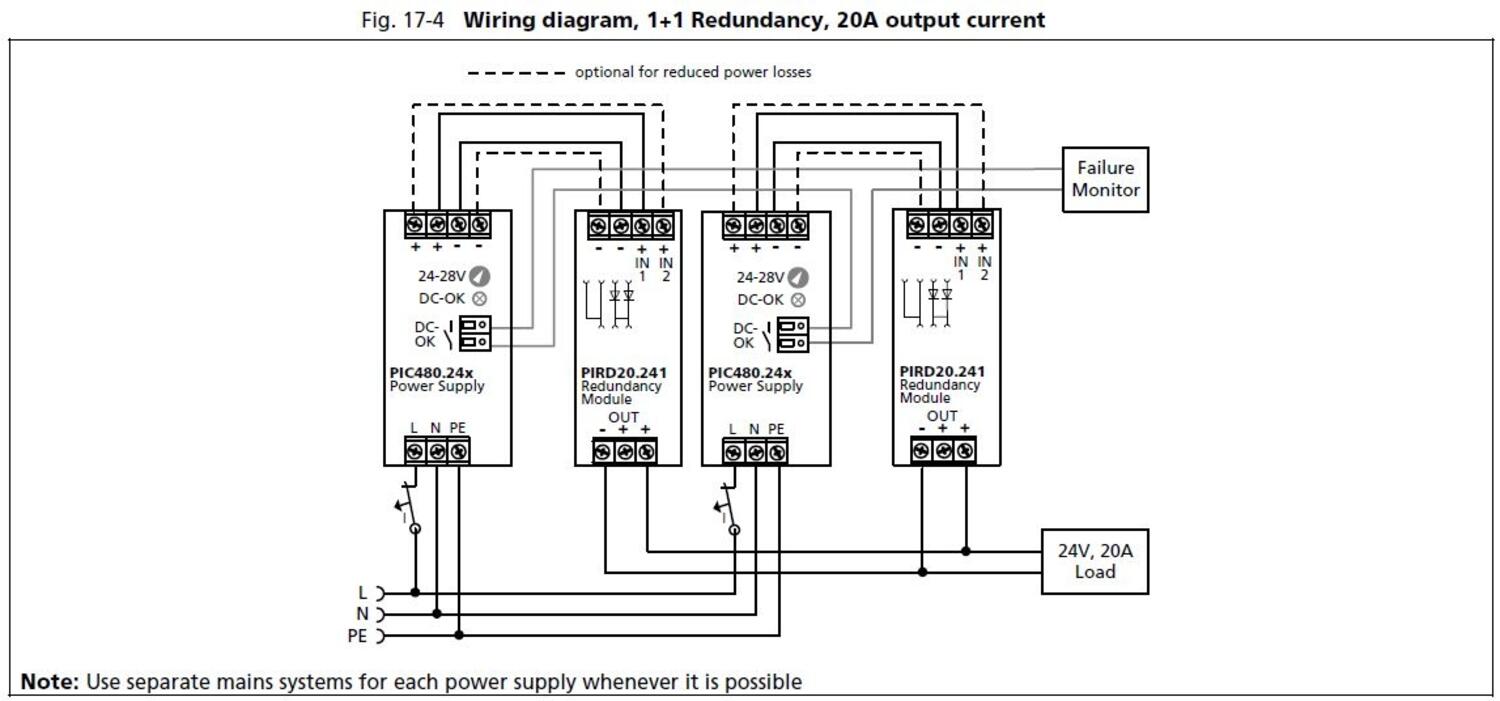

a) Zdvojené napájení zátěže - v případě závady na prvním zdroji je zátěž napájena z druhého, stejně dimenzovaného zdroje
b) Napájení prioritních zátěží - v systému jsou běžné zátěže (např. výkonové) a zátěže, které musí být napájeny prioritně. V případě poruchy nebo zkratu na hlavním zdroji jsou dále z rezervního zdroje napájeny jen prioritní zátěže
c) Oddělení napájecího zdroje od zátěží - určité zátěže (motory, baterie) mohou díky indukovanému napětí poškodit napájecí zdroj.
