PULS
Napájecí zdroje SLA3.100, SLA4.100, SLA8.100
Série SLA3.100, SLA4.100, SLA8.100
- Univerzální napájecí napětí 115/ 230 VAC
- Přepínač režimu komunikace a IR adresování
- Ochrana proti přetížení se elektronickou pojistkou (SLA8.100)
- Ochrana proti zemnímu spojeníí (SLA4.100)
Vybraná varianta
Vybraná varianta
Specifikace
Vstupní parametry |
|
|---|---|
| Rozsah vstupního napětí | Auto-select |
| Vstupní napětí DC | 100-120, 220-240 V |
| Vstupní napětí AC min. | 85 V AC |
| Vstupní napětí AC max. | 264 V AC |
| Náběhový proud při 230 V AC typický | 38 A |
| Náběhový proud při 120 V AC typický | 20 A |
| Účiník při 120 V AC, plná zátěž, typická hodnota | 0,5 |
| Účiník při 230 V AC, plná zátěž, typická hodnota | 0,5 |
Výstupní parametry |
|
| Výstupní napětí min. | 30,55 V DC |
| Výstupní napětí | 30,55 V DC |
| Výstupní napětí max. | 30,55 V DC |
| Výstupní proud | 2,8 A |
Úcinnost / Životnost / MTBF |
|
| MTBF (IEC 61709) 230 V AC, při max. zátěži, 40 °C | 1942000 h |
| Účinnost při 230 V DC při plné zátěži | 90,5 % |
Rozmery a hmotnost |
|
| Hmotnost | 0,5 kg |
| Hloubka | 102 mm |
| Šířka | 49 mm |
*Invisible Heading* |
|
|---|---|
| Výška | 124 mm |
Ostatní parametry |
|
| Třída krytí | IP20 |
| Spotřeba při 120 V AC | 2 A |
| Zvlnění (max.) | 50 mV pp |
| Omezení výkonu od +60 °C do + 70 °C | 2 W/°C |
| Min. teplota bez omezení výstupního výkonu | -10 °C |
| Doba náběhu při 230 V AC, plná zátěž. typická hodnota | 26 ms |
| Série | Silverline |
| Doba náběhu při 120 V AC, plná zátěž. typická hodnota | 26 ms |
| Spotřeba při 230 V AC | 0,9 A |
| Frekvence napájení | 50-60 ±6 % |
| Shoda s normami | CB, CE, CSA, NEC Class 2, UL |
| Max. teplota bez omezení výstupního výkonu | 60 °C |
| Kryt | Hliník |
| Type Power Supply | AS-Interface |
Popis produktu
Napájecí zdroje podporují systém AS-Interface - přes typický žlutý kabel dodávají výkon o napětí 30,55 Vss a komunikují (komunikační signál je namodulován na napájecím napětí). Celkem lze připojit až 62 zařízení. Výstupní impedance má induktivní charakter, takže tyto zdroje nejsou vhodné pro standardní použití.
Režim IR-adresování:
Volí se pomocí přepínače na přední straně. Pokud je aktivován tento režim, neprobíhá komunikace na lince, podřízená zařízení ve smyčce jsou dále napájena a programována mohou být lokálně.
Kontrola proti zemnímu spojení (jen zdroj SLA4.100):
SLA4.100 monitoruje zemní spojení - dle EM 60204 "zemní spojení kteréhokoliv vodiče řídicích obvodů nesmí způsobit neúmyslné spuštění zařízení nebo být příčinou nebezpečných pohybů a nesmí zabránit zastavení stroje". V případě zkratu zdroj aktivuje pomocný kontakt a indikuje ho blikající LED diodou, nadále však dodává výkon do zátěží. Pro správnou funkci je nutné propojit uzemnění stroje s se svorkou "Shield" a dodržet podmínku, že v tomto případě nesmí být nainstalována další extrerní ochrana zemního spojení. Tlačítko Test/Reset slouží k simulaci zemního spojení.
Režim pojistky (jen zdroj SLA8.100):
Kabely AS-Interface nejsou dimenzovány na vysoké proudy, takže nejsilnější zdroj této kategorie v nabídce - SLA8.100- má vestavěnou el. ochranu. V případě přetížení, zkratu či překročení teploty zdroj nedodává výstupní výkon a tento stav je indikován blikající LED diodou. Po odstranění závady je pro obnovení funkce nutné stisknout tlačítkjo "Reset" na přední straně zdroje.
Technické parametry
| SLA3.100 | SLA4.100 | SLA8.100 |
Vstup |
| ||
Vstupní střídavé napětí | 85-132/ 184-264 V st* | 85-132/ 184-264 V st * | 85-132/ 184-264 V st* |
Vstupní stejnosměrné napětí | 230-375 V ss | 240-300 V ss | 230-375 V ss |
Frekvence sítě | 47-63 Hz | 47-63 Hz | 47-63 Hz |
Doporučené jištění vstupu | 6 A B | 6 A B | 10 A B |
Vstupní proud, (115/230 V st) | 2 A/ 0.9 A | 2.7 A/ 1.3 A | 6 A/ 2.8 A |
Max. špičk. vst. proud | 38 A | 49 A | 27 A |
PFC (EN61000-3-2) | splňuje | splňuje | nesplňuje |
Překlenutí krátkodobého výpadku v síti | >26 ms | >30 ms | 10 ms |
* volitelné přepínačem na přední straně zdroje |
|
|
|
|
|
|
|
Výstup |
|
|
|
Výstupní napětí | 30, 55 V ss ±3 % | 30, 55 V ss ±3 % | 30, 55 V ss ±3 % |
Výstupní proud | 2.8 A | 4 A | 8 A |
Max. zkratový proud | 4.6 A | 6.5 A | 25 A (max. 5 sec) |
Elektronická pojistka | ne | ne | ano |
Povolená odchylka Uvýst | <200 mV | <250 mV | <200 mV |
Zvlnění | <50 mVpp | <50 mVpp | <50 mVpp |
Účinnost | 90.5 % | 90 % | 92 % |
Indikace režimu adresování | červená LED | ||
Indikace AS-I OK (výst.napětí v toleranci) | zelená LED | ||
Monitoring zemního spojení | ne | ano | ne |
Relé pro kontrolu zemního spojení | ne | rozpínací kontakt | ne |
Reset alarmu zemního spojení | ne | tlačítkem na přední straně | ne |
Provozní teplota | -10 °C ... +70 °C, od +60° C nutná korekce zátěže | ||
Třída krytí | IP20 | ||
Hmotnost | 500 g | 650 g | 890 g |
Homologace* | UL508 Listed, UL 60950, | ||
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 ( SL8.100) EN 61000-6-4. | ||
Třída bezpečnosti | EN61131-2, EN60204-1, EN50178 | ||
Připojení

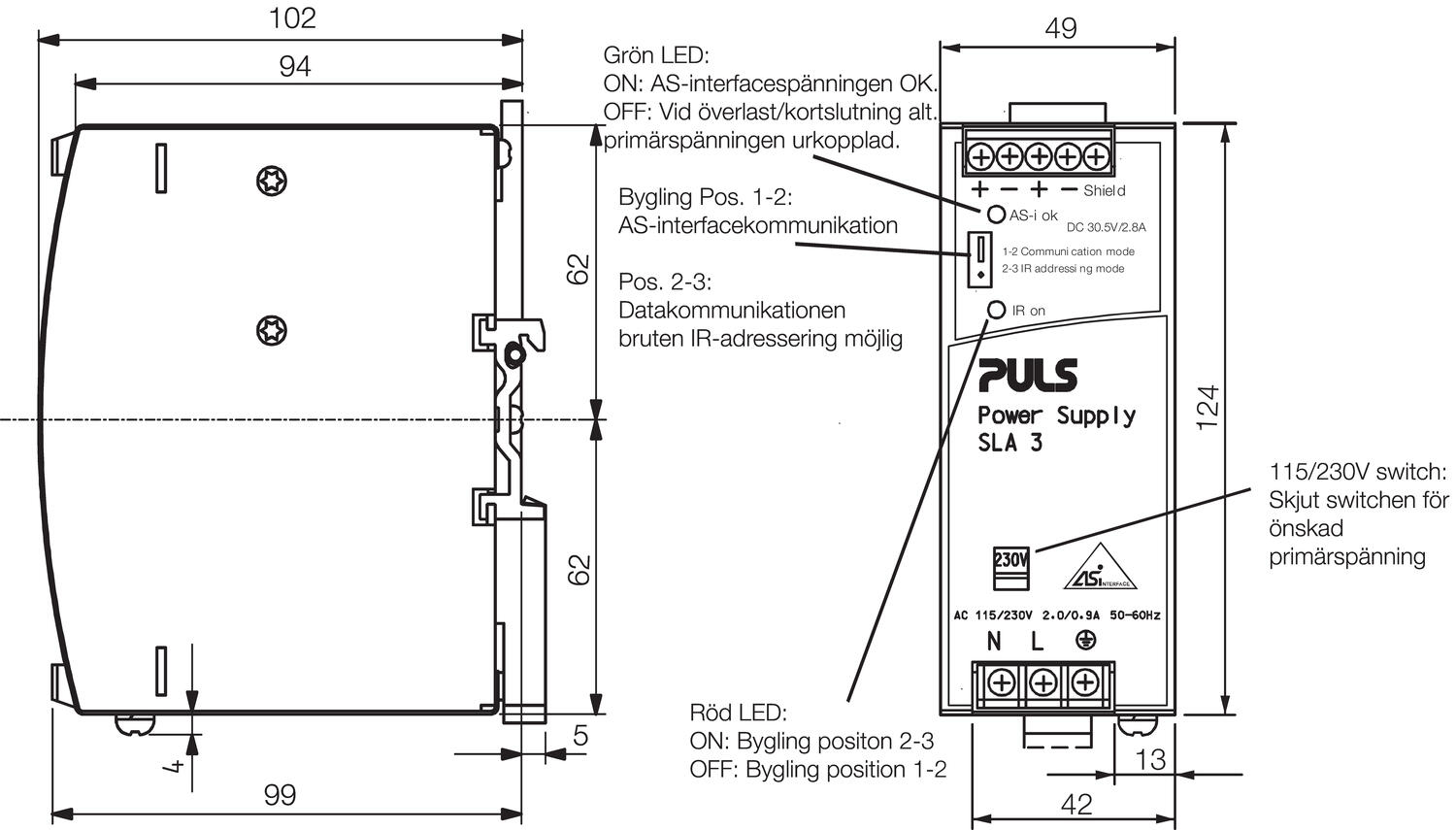

SLA3.100 |
|

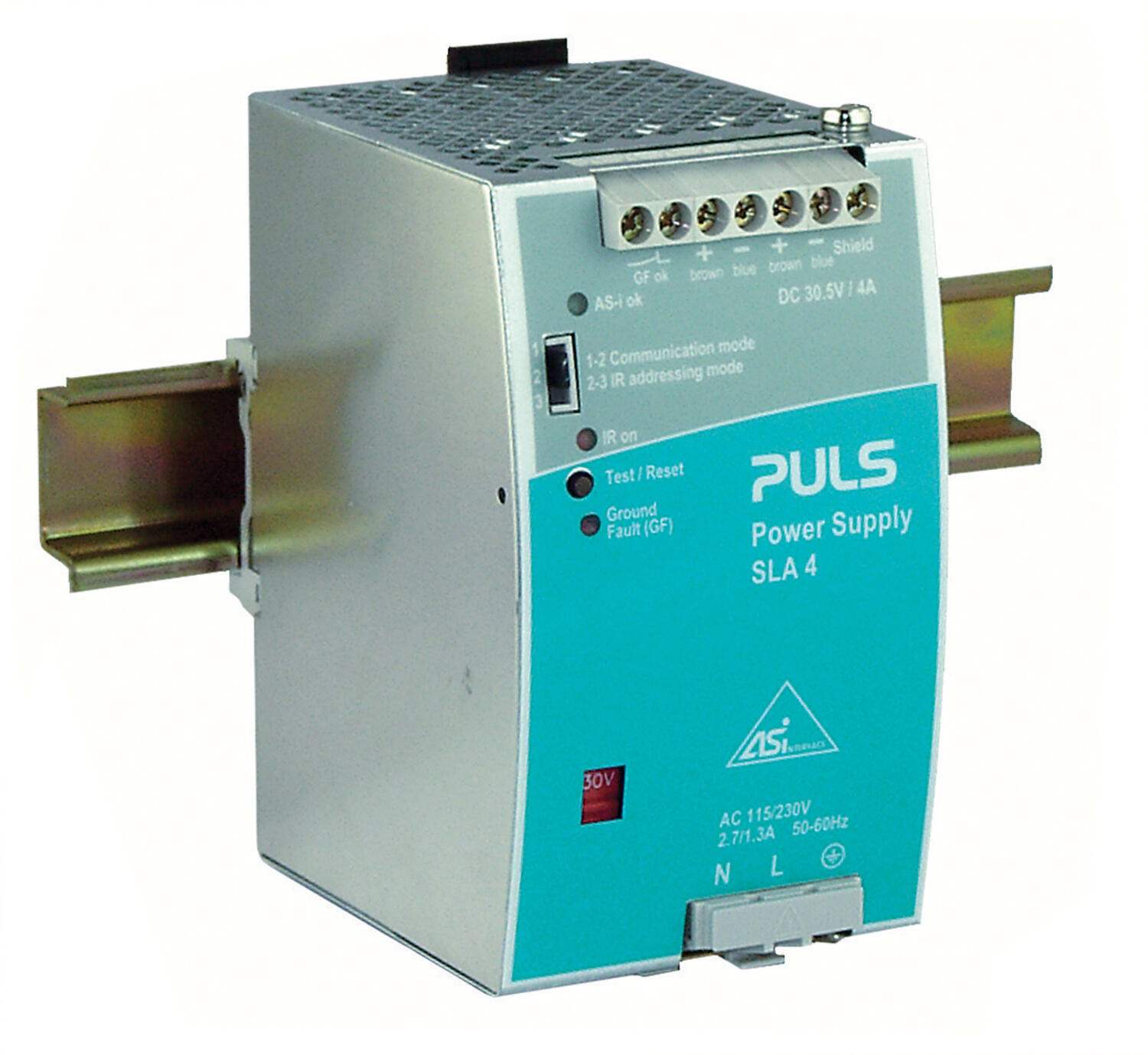

SLA4.100 |
|

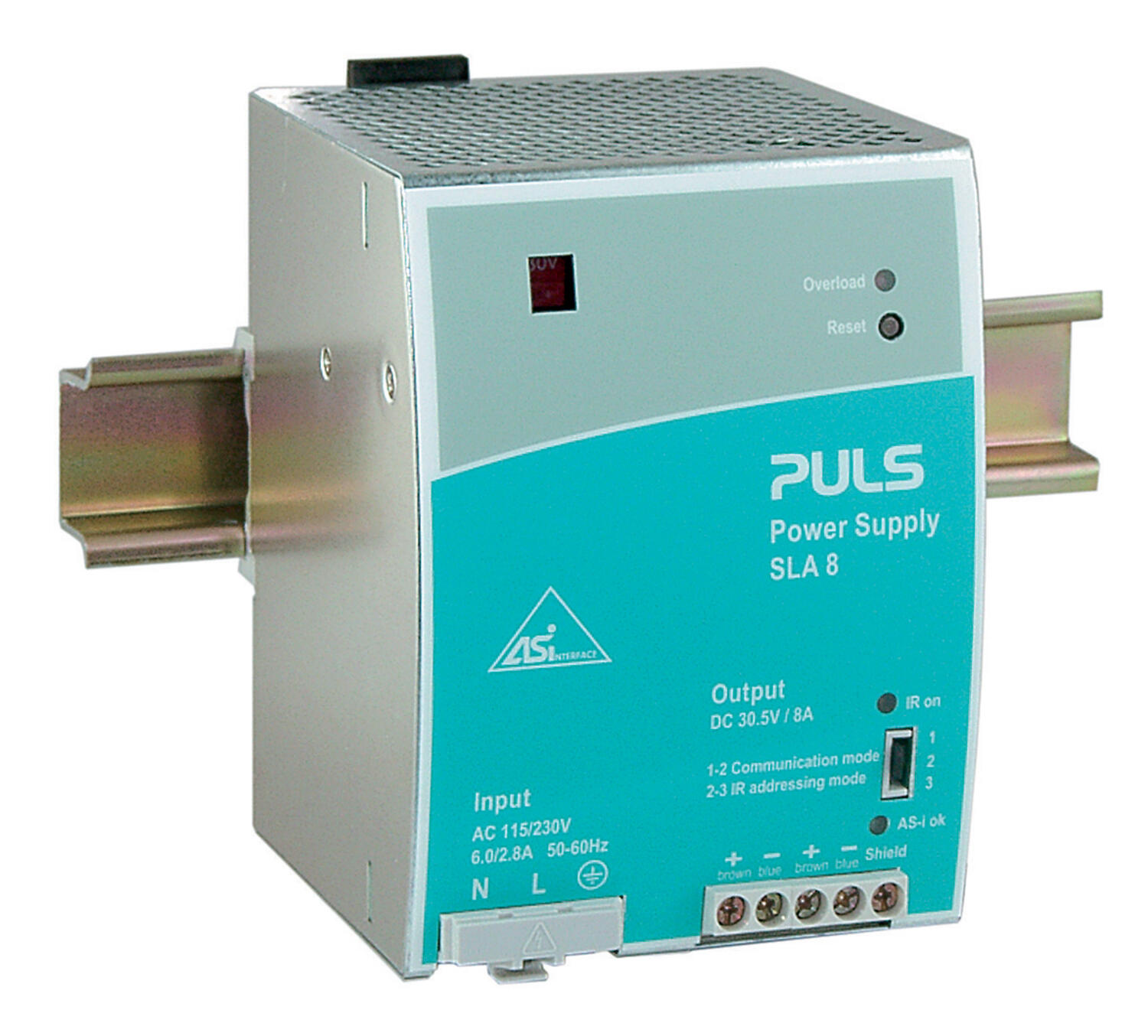

SLA8.100 |
|
Objednací informace
Objednací čísla. | Popis | Vstupní napětí | Výstupní parametry |
SLA3.100 | Pulzní zdroj pro AS-Interface | 115/230 V st | 30.55 V ss/ 2.8 A |
SLA4.100 | 30.55 V ss/ 4 A | ||
SLA8.100 | 30.55 V ss/ 8 A |
