Relé pro kontrolu teploty

Série HT81, HT81-2 a HWT81

Relé slouží k monitorování teploty ve výtahových strojovnách v rozmezí 4 až 40 °C dle normy EN 81. HT81 : K měření teploty se používá čidlo typu Pt 100. Pohybuje-li se teplota v mezích, nastavených trimry na čelním panelu, je výstupní relé sepnuto. Sepnutí relé je signalizováno trvalým svitem žluté LED. K měření teploty se používá čidlo typu Pt 100. Pohybuje-li se teplota v mezích, nastavených trimry na čelním panelu, je výstupní relé sepnuto.
  • Kontrola teploty ve výtahových strojovnách podle normy EN81
  • Nastavení teploty od +4 °C do +40 °C
  • Vstup PT100
  • Kontrola sledu a výpadku fází
Control relay

84874120 - HT81-2 kontrolní relé

Control relay

84874130 - HWT81 kontrolní relé

Vybraná varianta

Varianty produkty

Vybraná varianta

Specifikace

Časové zpoždění při překročení prahové hodnoty 1-10s
Časové zpoždění startu 0,2 s
Hmotnost 121 g
Horní hranice 34 - 46°C
Jmenovitý výkon 5A, 250V AC/DC
Lower Limit -1 - 11°C
Max. dálka kabelu senzoru 10 m
Napájecí napětí 24-240V ac/dc
Provozní teplota max. 50 °C
Provozní teplota min. -20 °C
Shoda s normami CSA, GL, RoHS, UL
Teplota skladování do 70 °C
Teplota skladování od -40 °C
Třída krytí pouzdra IP30
Třída krytí připojení IP20
Výstup Relé 1 pól C/O

Ke stažení

Rozměry a připojení

Popis produktu

Relé slouží k monitorování teploty ve výtahových strojovnách v rozmezí 4 až 40 °C dle normy EN 81.

HT81 : K měření teploty se používá čidlo typu Pt 100. Pohybuje-li se teplota v mezích, nastavených trimry na čelním panelu, je výstupní relé sepnuto. Sepnutí relé je signalizováno trvalým svitem žluté LED.

K měření teploty se používá čidlo typu Pt 100. Pohybuje-li se teplota v mezích, nastavených trimry na čelním panelu, je výstupní relé sepnuto. Sepnutí relé je signalizováno trvalým svitem žluté LED. Jakmile teplota vybočí z nastavených mezí relé odpadne a žlutá LED zhasne. Reakci výstupu lze zpozdit pomocí trimru Tt (běží-li časové zpoždění, žlutá LED bliká).
Poruchu čidla, přerušení nebo zkrat, signalizuje relé blikáním všech indikátorů LED.
Zelená LED signalizuje přítomnost napájecího napětí (Un).

HT81-2 : Funkčně shodné s předchozím typem. Relé obsahuje 2 x spínací kontakt (horní a dolní mez).

Relé také hlídá sled fází L1, L2 a L3 v 3-fázové síti stejně tak i úplné přerušení fáze a to i během regenerace ( zpětné napětí ) fáze (<70%). Po aktivaci zpoždění a dokud existují poruchy fáze je aktivován R2 a rozsvítí se LED R2 kontrolka. Když dojde k poruše, relé vypadne a LED R2 zhasne. Jakmile je porucha odstraněna relé se deaktivuje a LED R2 se opět rozsvítí. Pokud je čidlo PT100 nesprávně připojeno (otevřený obvod nebo zkrat), reléový výstup R1 se deaktivuje a bliká LED R1.


HT81 Kontrola příliš vysoké
a příliš nízké teploty

HT81-2 Kontrola příliš vysoké
a příliš nízké teploty

HWT81 Kontrola příliš vysoké
a příliš nízké teploty

Control relay

Control relay

Control relay

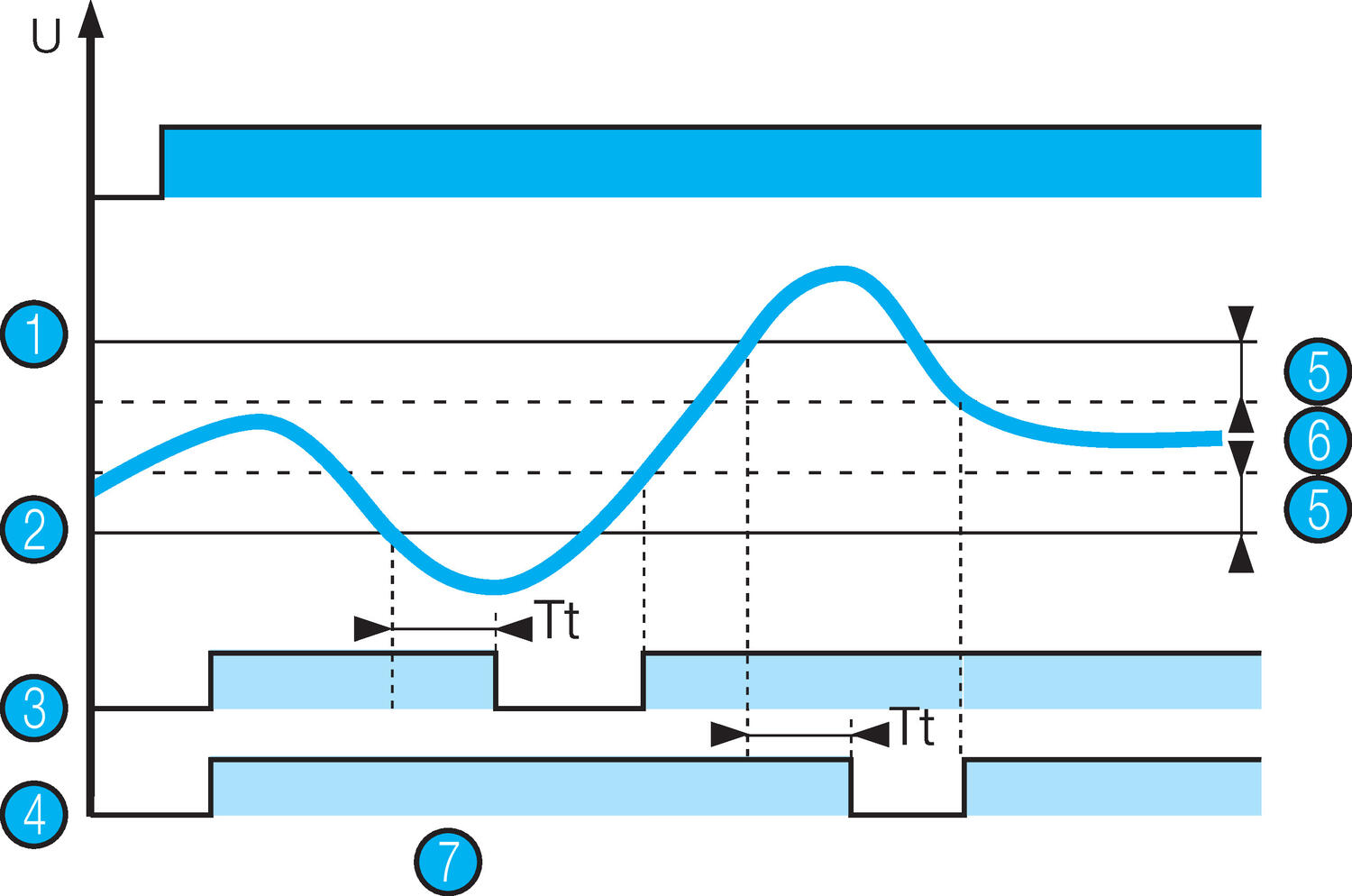

1: Horní mezní hodnota

1: Horní mezní hodnota

1: Horní mezní hodnota

2: Dolní mezní hodnota

2: Dolní mezní hodnota

2: Dolní mezní hodnota

3: Hystereze

3: Dolní mezní hodnota R1

3: Hystereze

4: Monitorovaná teplota

4: Horní mezní hodnota R2

4: Monitorovaná teplota

5: Časové zpoždění (Tt)

5: Hystereze

5: Časové zpoždění (Tt)



6: Monitorovaná teplota





7: Časové zpoždění (Tt)





Technické parametry

Jmenovité napětí

24-240 V st/ss 50/60 Hz ±10 % ( široký rozsah vstupního napětí )

Vlastní spotřeba

5.5 VA st/2.7 W při ss

Galvanické oddělení

Ano, mezi napájecím napětím a měřicími obvody
Ne, mezi 3-fázovou sítí a PT100, platí pouze pro HWT81.

Časové zpoždění Tt

1-10 s

Výstupní relé

Max. spínaný proud 5 A odporová zátěž
Max. spínané napětí 250 V AC

Nastavení teploty



Nízká teplota

-1 °C až +11 °C

Vysoká teplota

34 °C až +46 °C

Hystereze

Pevná 2 °C

Doba obnovení

8 s

Max. délka kabelu pro PT100

10 m

Provozní teplota

-20 °C až +50 °C

Hmotnost

121 g

Shoda s normami

Ce-marking, (LVD) 73/23/EEC-EMC 89/336/EEC, RoHs.WEEE

Montáž

Symetrická lišta DIN 35mm



Rozměry

Control relay



Připojení

HT81

HT81-2

Control relay

Control relay

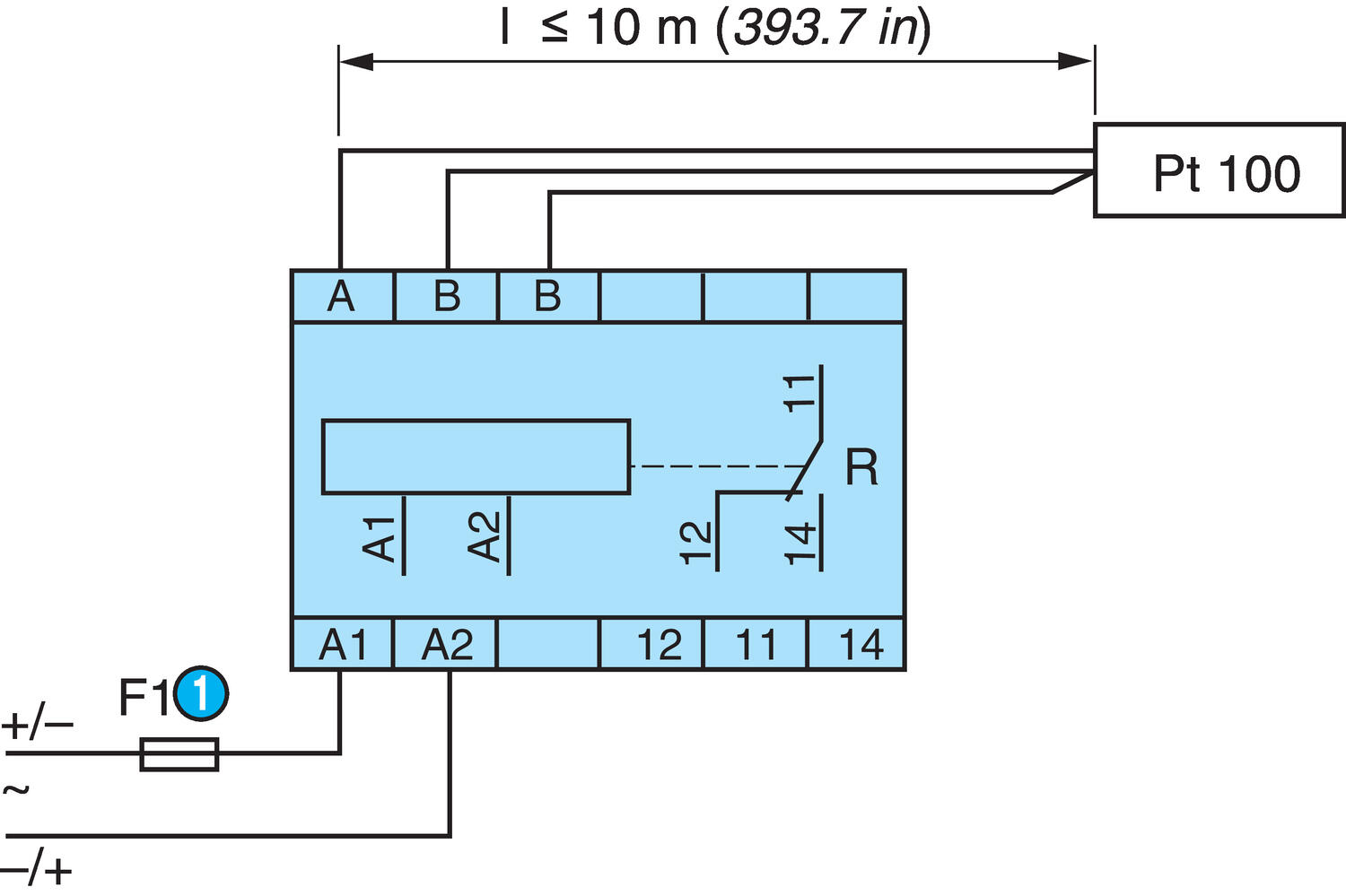

1: F1: Rychlá pojistka, jistič,
nebo obvodový chránič 1 A (doporučeno)

1: F1: Rychlá pojistka, jistič,
nebo obvodový chránič 1 A (doporučeno)

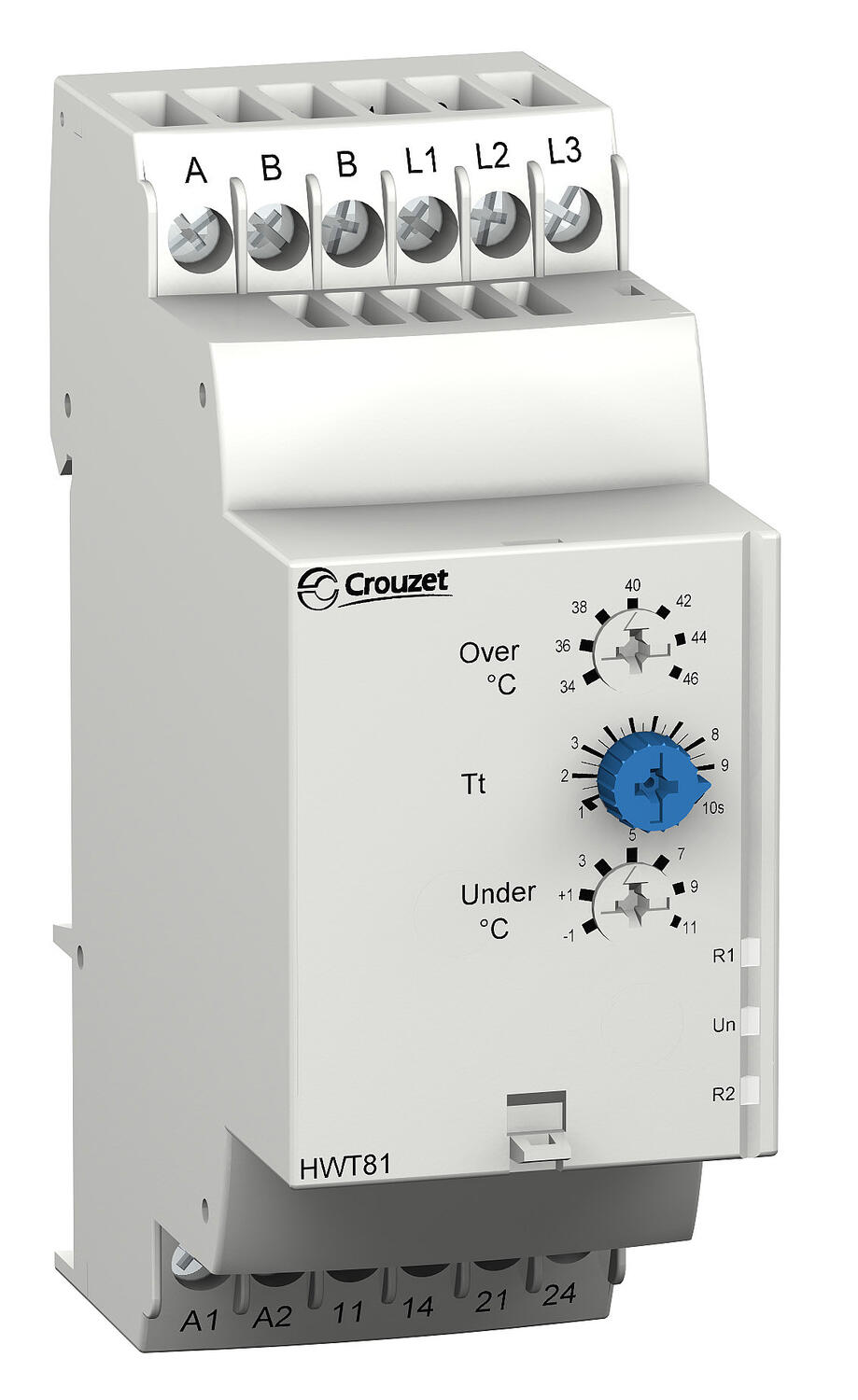

HWT81



Control relay



1: F1: Rychlá pojistka, jistič,
nebo obvodový chránič 1 A (doporučeno)





Objednací informace

Objednací čísla

Popis

Jmenovité napětí

E-kód

84874110

HT81 Relé pro kontrolu teploty (1 přepínací kontakt)

.24-240 V st/ss

E 38 621 65

84874120

HT81-2 Relé pro kontrolu teploty (2 spínací kontakty)

.24-240 V st/ss

E 38 621 66

84874130

HWT81 Relé pro kontrolu teploty, sledu a výpadku fází (2 spínací kontakty)

.24-240 V st/ss

E 38 621 67
