CROUZET CONTROL
Relé pro kontrolu proudu
Série MIC
- Rozsah měření 2-20 A st
- Zabudovaný proudový transformátor
- Funkce překročení/podkročení nastaveného proudu
- Měří efektivní hodnotu proudu (TRMS)
Vybraná varianta
MIC kontrolní relé
Art:
Vybraná varianta
Specifikace
| Časové zpoždění startu | 0,5 s |
|---|---|
| Doba ustálení min. | 0,2 ms |
| Hmotnost | 110 g |
| Horní hranice | 20A |
| Jmenovitý výkon | 5A, 250V AC/DC |
| Lower Limit | 2A |
| Napájecí napětí | 24-240V AC/DC |
| Provozní teplota max. | 50 °C |
| Provozní teplota min. | -20 °C |
|---|---|
| Rozsah proudového transformátoru | 10 mm |
| Shoda s normami | CE, CSA, GL, RoHS, UL |
| Teplota skladování do | 70 °C |
| Teplota skladování od | -40 °C |
| Trvalé max. přetížení | 100 A |
| Výstup | Relé 1 pól C/O |
Popis produktu
Relé pro kontrolu překročení / podkročení nastavené hodnoty střídavého proudu s průvlekovým transformátorem. Relé sepne je-li změřená hodnota proudu vyšší než hodnota nastavená trimrem. Relé rozepne je-li změřená hodnota proudu o 15 % nižší než hodnota nastavená trimrem (pevná hystereze).
Propojíme-li svorku Y se svorkou A1 je funkce relé obrácena. V tomto případě relé rozepne po překročení nastavené hodnoty a znovu sepne při poklesu pod tuto hodnotu poníženou o 15 %. Relé pro svou funkci vyžaduje externí napájecí napětí.
MIC nadproud |
1: Napájecí napětí |
2: Hystereze |
3: Signalizace podkročení mezní hodnoty (bez propojení Y1 a A1) |
4: Signalizace překročení mezní hodnoty (s propojením Y1 a A1) |
5: Doba ustálení |
Technické parametry
Jmenovité napětí | 24-240 V st/ss 50/60 Hz +10%/-15% |
Galvanické oddělení | Ano |
Vlastní spotřeba | 3 VA st/1 W ss |
Nastavitelná mezní hodnota | 2-20 A |
Hystereze | Pevná; 15 % z nastavené mezní hodnoty |
Doba ustálení | 500 ms |
Max. trvalé proudové přetížení při teplotě 25 °C | 100 A |
Pulzní proudové přetížení <3 sekundy při teplotě 25 °C | 300 A |
Výstupní relé | 5 A st/ss pro 250V st/ss |
Vnitřní průměr prdoudového transformátoru | 10 mm |
Provozní teplota | -20 °C až +50 °C |
Hmotnost | 110 g |
Shoda s normami |
|
Montáž | Symetrická lišta DIN 35mm |

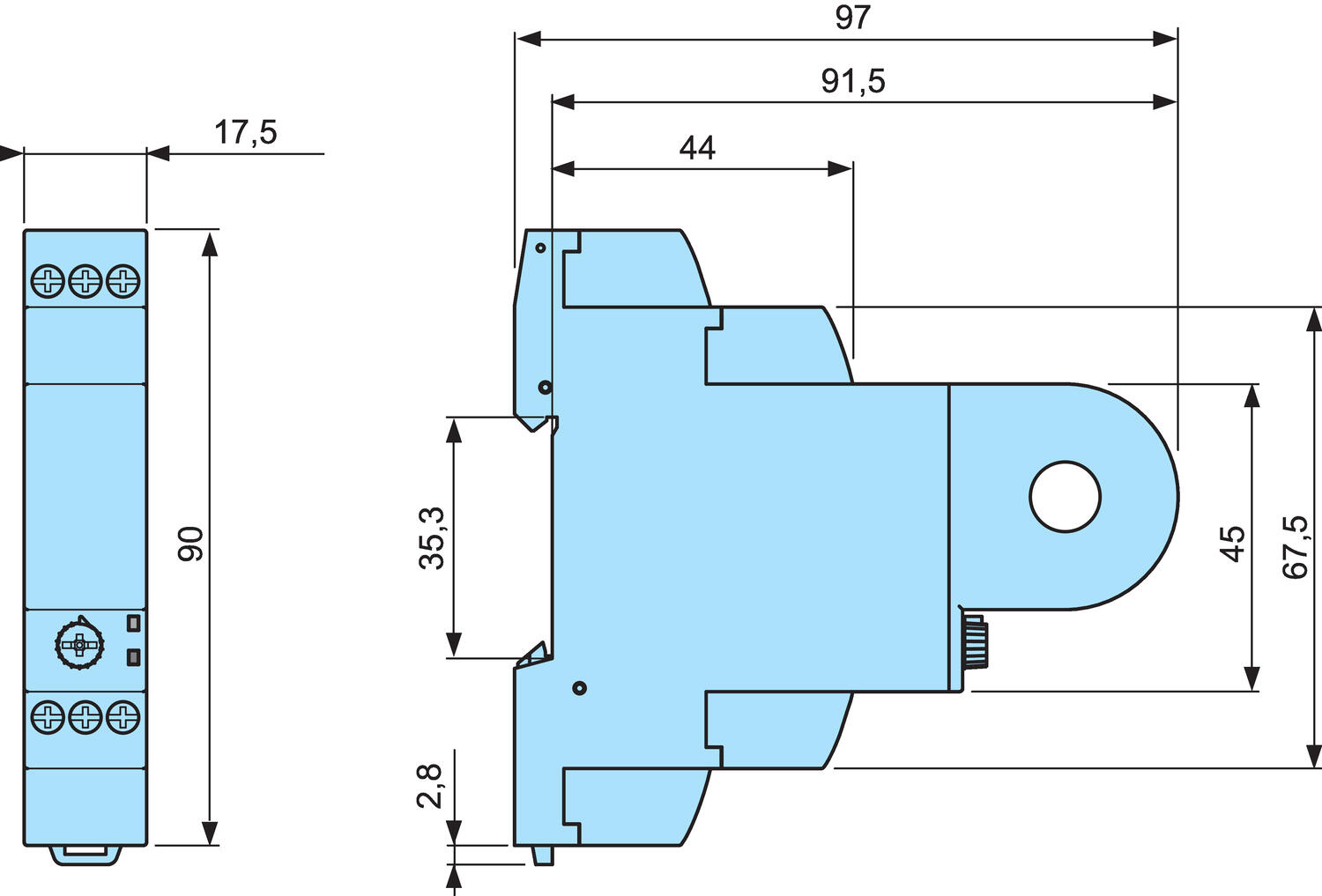

Rozměry

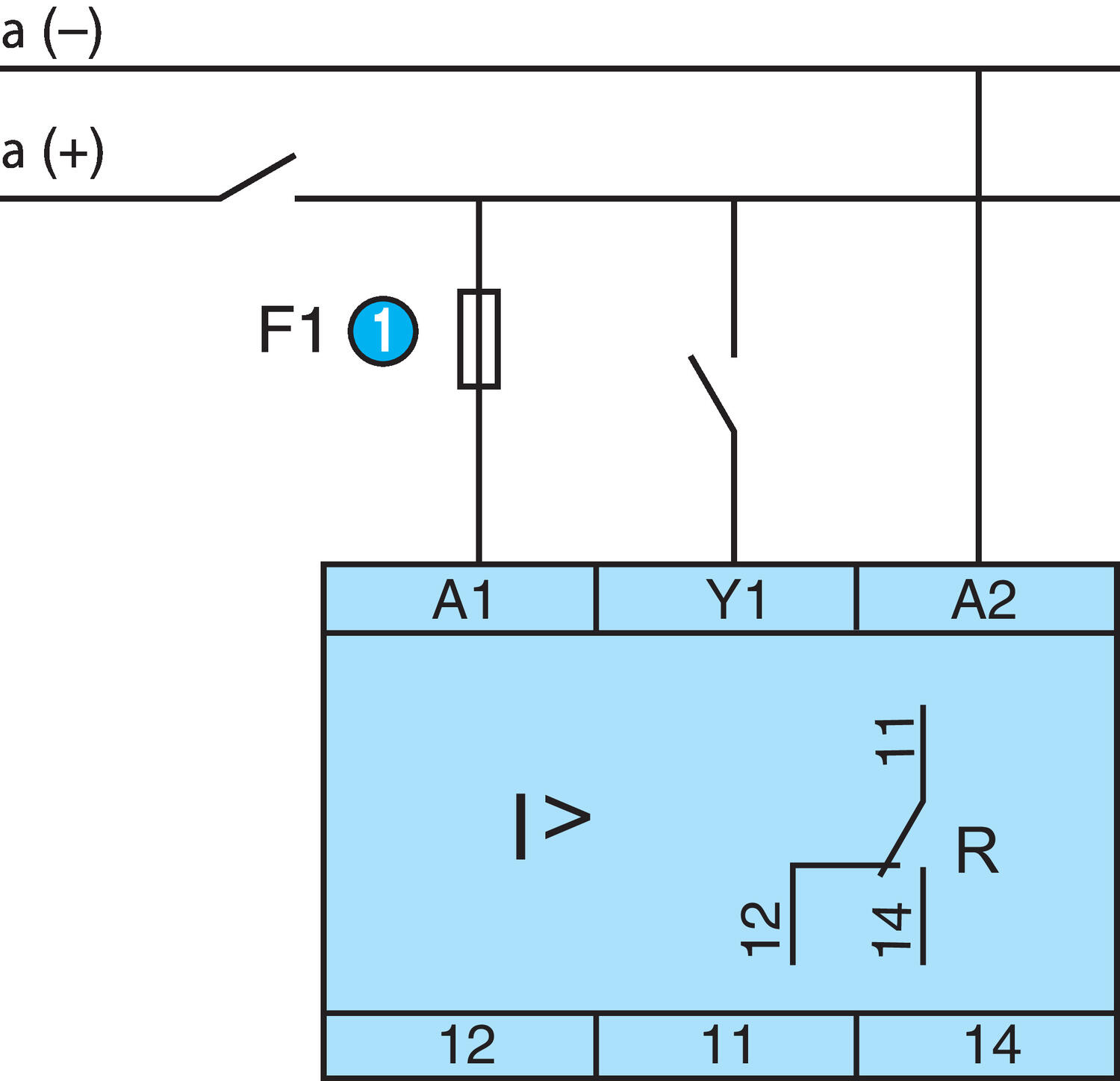

Připojení
F1: Rychlá pojistka, jistič, nebo obvodový chránič 100 mA (doporučeno) |
Objednávací informace
Objednací číslo | Popis | Jmenovité napětí | E-číslo |
84871122 | MIC Nadproud/podproud s integrovaným transformátorem | 24-240 V AC/DC | E3862157 |
