DATASENSING
Bezpečnostní závory SG4 Base s EDM
- Možnost funkce EDM (8 pin připojení)
- Dosah až do 19 m
- Hlídaná výška 150-1800 mm
- Bezpečnostní typ 4
Vybraná varianta
Vybraná varianta
Specifikace
| Bezpečnostní třída | 4 |
|---|---|
| Bezpečnostní výstupy | 2 OSSD |
| DC | 99 % |
| Doba odezvy | 9 ms |
| Hlídaná výška | 150 mm |
| Kabelové připojení přijímače | M12, 8-pólový |
| Kabelové připojení vysílače | M12, 4-pólový |
| Materiál těla | Hliník |
| Max. délka kabelu | 50 m |
| Max. kontaktní proud | 0,5 A |
| MTTFd | 444 rok |
| PL | e (EN ISO 13849-1) |
| Počet paprsků | 8 |
| Provozní teplota max. | 55 °C |
|---|---|
| Provozní teplota min. | 0 °C |
| Rozlišení | 30 mm |
| Rozsah | 0,2-19 m |
| Shoda s normami | CE, cULus, TÜV |
| SIL | 3 (EN IEC 62061) |
| T1 (životnost v letech) | 20 |
| Tolerance napětí | ±20 % |
| Třída krytí | IP65 |
| Type | Finger and hand protection |
| V souladu s | EMC, LVD, MD |
Popis produktu

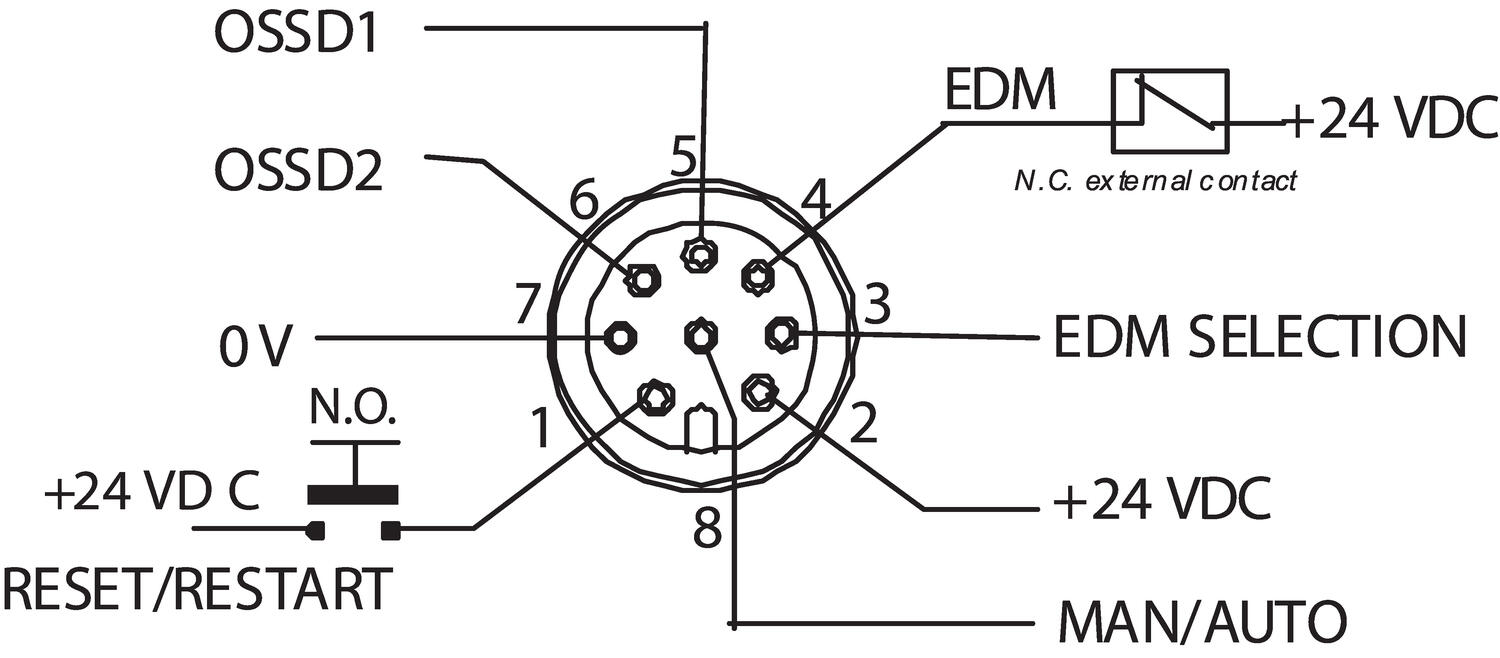

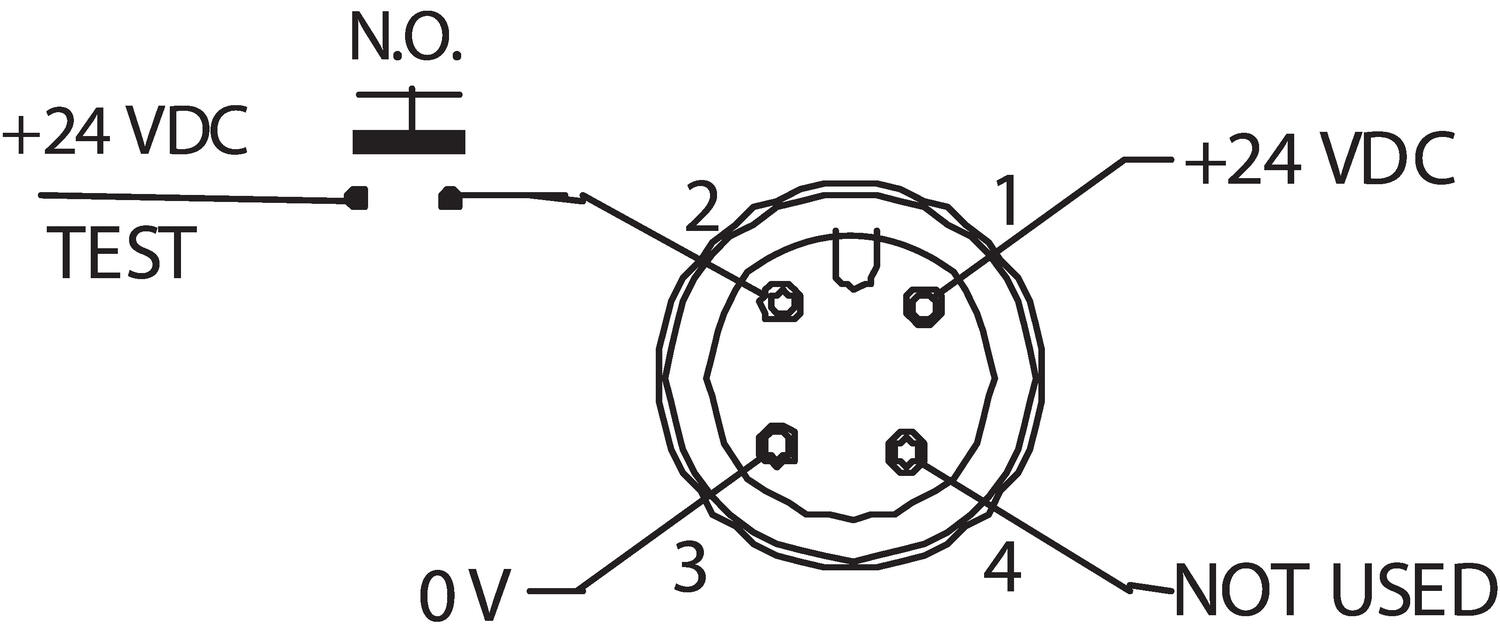

Bezpečnostní světelné závory SG4 Base jsou základnějším typem závor bezpečostní kategorie 4. Mají pouze standartní bezpečnostní funkci, dále funkci EDM - External Device Monitoring a možnost manuálního restartu. Dosah závor pro rozteč 30 milimetrů, tedy pro ochranu ruky je 19 metrů. Připojení Vysílače je pomocí M12 4 pin konektoru a Přijímače pomocí M12 8 pin konektoru.
Co je světelná závora
Světelné závory jsou velmi užitečná ochranná zařízení, která jsou schopna monitorovat velké plochy. Skládají se z vysílače a přijímače. Z vysílače jsou do přijímače vysílány paprsky infračerveného světla. Při přerušení světelného paprsku je strojům v ochranném prostoru vydán povel k zastavení činnosti. Signál z bezpečnosních závor zajišťuje pár OSSD výstupů. (OSSD = Output Signal Switch Device)
V klidovém stavu, kdy nejsou přerušeny paprsky vychází z těchto OSSD výstupů napětí 24VDC do kontrolní bezpečnostní jednotky, jsou tedy odolné proti zkrau. OSSD výstupy se vyznačují periodickým sebekontrolováním kdy na krátký okamžik vypne napěí na jednom kanálu a kontroluje zda stále drží napětí.
EDM - External Device Monitoring
Monitorování externích zařízení poskytuje zpětnou vazbu o kontaktech bezpečnostího relé či stykače. Rozpínací kontakt (NC) ze stykače je připojen ve 24 V na samostatný vstup bezpečnostních závor či skenerů.
Závora či skener tedy kontroluje, zda je výstup bezpečnostního relé funkční.
Manuální restart
U základních bezpečnostních závor je přednastavený a neměnný Automatický restart. Znamená to, že při vyjmutí překážky z hlídané plochy se signály ze závor opět spustí a stroji dají signál ke spuštění provozu.
Manuální restart při přerušení světelného paprsku strojům v nebezpečném prostoru dá povel k zastavení. Pro opětovné spuštění stroje je třeba nejprve reset signalizace, která se do bezpečnostního zařízení standardně přivádí tlačítkem, které musí být umístěno tak, aby nebylo přístupné zevnitř chráněného prostoru.
