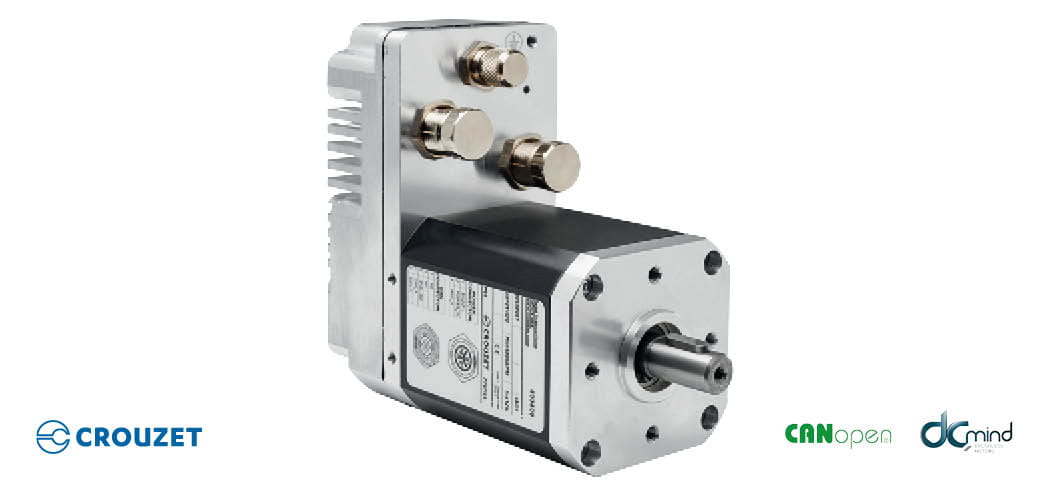

Smart power dc brushless motor SQ75

Motory s označení SQ75 o rozměrech z čela motoru 75x75 mm (původní SQ57 znamená 57x57 mm) jsou dostupné ve 3 výkonových provedeních 310, 400 a 600 W a mají jeden z největších napájecích rozsahů na trhu, 9-75 V, jsou tedy vhodné i pro bateriový provoz. Motory SQ75 nabízí kontinuální kroutící moment až 1,9 Nm, krátkodobě dokonce až 6 Nm, při maximálních otáčkách do 5000 ot/min (dle výkonové řady a napájecího napětí). Zajímavou možností je separátní napájení řidící elektroniky a výkonové části motoru, což znamená uchování aktuálních údajů z běhu aplikace (např. informace o poloze) i při výpadku napájení nebo aktivování nouzového režimu.

Programovatelná elektronika SMi22 CAN umožňuje autonomní ovládání motoru přes 6 vstupních (z toho 2 analogové) a 4 výstupní signály nebo v režimu slave po integrované sběrnici CANopen. Pro bezpečnost lze využít 2 přítomné STO signály (odpojení výkonové části motoru od napájení) a nově v této řadě motorů je dostupný
i pin pro připojení výkonového rezistoru pro zmaření regenerativní energie při brzdění zařízení s velkou setrvačností.

Nastavení motoru je možné prostřednictvím volně stažitelného DCmind softu (přes USB konektor nebo CAN), kde je na výběr z mnoha aplikačních šablon pro řízení polohy, rychlosti, kroutícího momentu atd.

Motory lze doplnit dle potřeby planetovými nebo šnekovými převodovkami, či mechanickou třecí brzdou 4,5 Nm, na výběr je téměř 50 dostupných kombinací.

Výhody motorů SQ75 pro snadnou integraci do zařízení:

krytí IP67 & IP69
2 STO (Safe Torque Off) vstupy pro zvýšenou bezpečnost
ochrana motoru proti špatné polaritě napájení
integrovaný obvod pro absorbci regenerativní energie při brzdění
3 termistory ve vinutí motoru pro ochranu proti přehřátí
integrovaný magnetický enkodér s rozlišením 4096 p/ot
