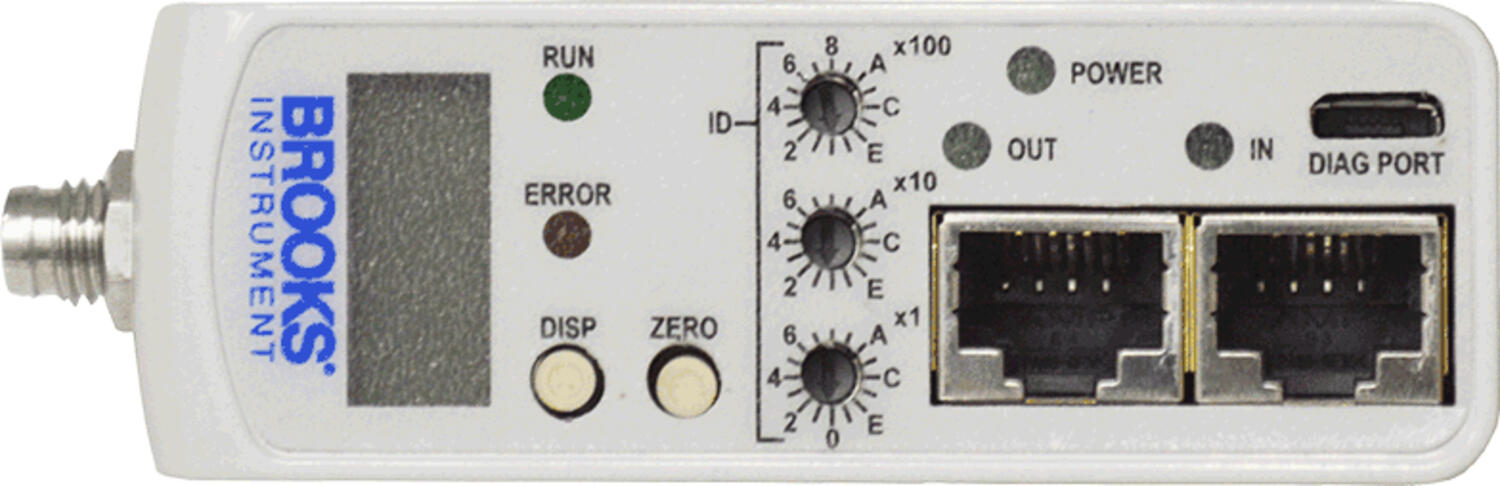

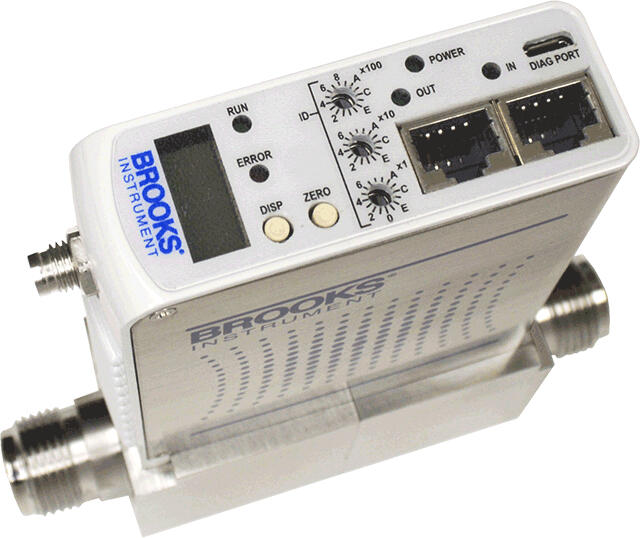

Termický hmotnostní průtokoměr GF100 - GF135

Analogový výstup	0-5 V
Control range	5-100% (Normally Closed Valve)
Data	RS485, DeviceNet
Destrukční tlak	206 bar
Diagnostics / Service Port	RS-485 via 2.5mm jack
Differential Pressure	30-90 psid
Digitální výstup	DeviceNet, RS485-L
Doba odezvy	<1 s
External Leakage	1x10-10 atm. cc/sec He
Lowest flow	55 ln/min
Materiál kontaktní části	Hastelloy, Nerez ocel 304, Nerez ocel 316
Normally Closed Valve Closes	< 2%F.S
Normally Open Valve Closes	N/A

Analogový výstup

0-5 V

Control range

5-100% (Normally Closed Valve)

Data

RS485, DeviceNet

Destrukční tlak

206 bar

Diagnostics / Service Port

RS-485 via 2.5mm jack

Differential Pressure

30-90 psid

Digitální výstup

DeviceNet, RS485-L

Doba odezvy

<1 s

External Leakage

1x10-10 atm. cc/sec He

Lowest flow

55 ln/min

Materiál kontaktní části

Hastelloy, Nerez ocel 304, Nerez ocel 316

Normally Closed Valve Closes

< 2%F.S

Normally Open Valve Closes

N/A

Op.	10 bar
Opakovatelnost	±0.15%
Povrchová úprava	10 µm Ra
Přesnost	±0,35 až 1% z rozsahu
Provozní teplota max.	50 °C
Provozní teplota min.	10 °C
Průtok vzduch	55 až 300 l/min
Teplota média max.	50 °C
Teplota média min.	10 °C
Tlakový rozsah max.	55 bar
Typ ventilu	NC

Op.

10 bar

Opakovatelnost

±0.15%

Povrchová úprava

10 µm Ra

Přesnost

±0,35 až 1% z rozsahu

Provozní teplota max.

50 °C

Provozní teplota min.

10 °C

Průtok vzduch

55 až 300 l/min

Teplota média max.

50 °C

Teplota média min.

10 °C

Tlakový rozsah max.

55 bar

Typ ventilu

Objednací číslo	Control range	Data	Destrukční tlak	Diagnostics / Service Port	Differential Pressure	Digitální výstup	Doba odezvy	External Leakage	Lowest flow	Materiál kontaktní části	Normally Closed Valve Closes	Normally Open Valve Closes	Op.	Opakovatelnost	Povrchová úprava	Přesnost	Provozní teplota max.	Provozní teplota min.	Průtok vzduch	Teplota média min.	Tlakový rozsah max.	Typ ventilu
Hmotnostní prutokomer Art: GF101 Zkopírováno	5-100% (Normally Closed Valve)	RS485, DeviceNet	206 bar	RS-485 via 2.5mm jack	30-90 psid	DeviceNet, RS485-L	<1 s	1x10-10 atm. cc/sec He	55 ln/min	Hastelloy, Nerez ocel 304, Nerez ocel 316	< 2%F.S	N/A	10 bar	±0.15%	10 µm Ra	±0,35 až 1% z rozsahu	50 °C	10 °C	55 až 300 l/min	10 °C	55 bar	NC
Hmotnostní prutokomer Art: GF100 Zkopírováno						DeviceNet, RS485-L	<1 s							±0,15%		±0,35 až 1% z rozsahu			0.003 až 55 l/min		34,5 bar
Hmotnostní prutokomer Art: GF120 Zkopírováno						DeviceNet, RS485-L	<1 s							±0.15%		±0,35 až 1% z rozsahu			0.003 až 55 l/min		34,5 bar
Hmotnostní prutokomer Art: GF120XSL Zkopírováno	2-100 % (NC) 3-100 % (NO)	RS485, DeviceNet	34 bar	RS-485 via 2.5mm jack	10 Torr-30 psid typical (1.33-207 kPa typical)	DeviceNet, RS485-L	<3 s	1x10-10 atm. cc/sec He	0.004 ln/min	Hastelloy, Nerez ocel 304, Nerez ocel 316	<1%F.S	< 2%F.S	34 bar	±0.15%	5 µm Ra	±0,35 až 1% z rozsahu	50 °C	10 °C	0.004 až 0,025 l/min	10 °C	34,5 bar	NC/NO
Hmotnostní prutokomer Art: GF120XSD Zkopírováno	2-100 % (NC) 3-100 % (NO)	RS485, DeviceNet	34 bar	RS-485 via 2.5mm jack	10 Torr-30 psid typical (1.33-207 kPa typical)	DeviceNet, RS485-L	<3 s	1x10-10 atm. cc/sec He	> 0.025 ln/min	Hastelloy, Nerez ocel 304, Nerez ocel 316	<1%F.S	< 2%F.S	34 bar	±0.15%	5 µm Ra	±0,35 až 1% z rozsahu	50 °C	10 °C	0.025 až 1 l/min	10 °C	34,5 bar	NC/NO
Hmotnostní prutokomer Art: GF121 Zkopírováno	5-100% (Normally Closed Valve)	RS485, DeviceNet	206 bar	RS-485 via 2.5mm jack	30-90 psid	DeviceNet, RS485-L	<1 s	1x10-10 atm. cc/sec He	55 ln/min	Hastelloy, Nerez ocel 304, Nerez ocel 316	< 2%F.S	N/A	10 bar	±0.15%	5 µm Ra	±0,35 až 1% z rozsahu	50 °C	10 °C	55 až 300 l/min	10 °C	48 bar	NC
Hmotnostní prutokomer Art: GF125 Zkopírováno						DeviceNet, RS485-L	<1 ,5s							±0.15%		±0,35 až 1% z rozsahu			0.003 až 55 l/min		10 bar
Hmotnostní prutokomer Art: GF126 Zkopírováno	5-100% (Normally Closed Valve)	RS485, DeviceNet	34 bar	RS-485 via 2.5mm jack	30-90 psid	DeviceNet, RS485-L	<1 s	1x10-10 atm. cc/sec He	55 ln/min	Hastelloy, Nerez ocel 304, Nerez ocel 316	< 2%F.S	N/A	10 bar	±0.15%	5 µm Ra	±0,35 až 1% z rozsahu	50 °C	10 °C	55 až 300 l/min	10 °C	11 bar	NC
Hmotnostní prutokomer Art: GF135 Zkopírováno						DeviceNet, RS485	<400 ms							±0.15%		±1% z rozsahu			0.003 až 5 l/min		6,9 bar
