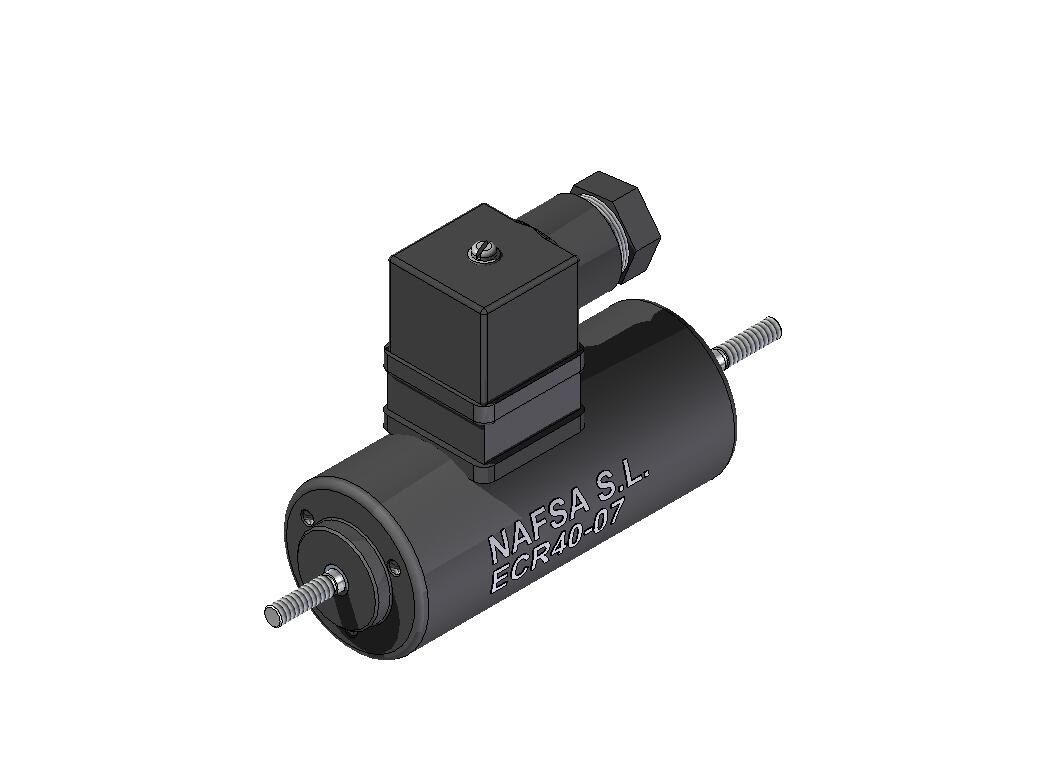

Solenoidový aktuátor ECR
Série ECR
- Stejná síla v obou směrech
- Vinutí třídy B (130ºC)
- Dvojitá cívka
- Síla až 837N
- K dispozici speciální provedení
Vybraná varianta
Vybraná varianta
Specifikace
| Absorbed power @ 20°C, 100% duty | 13 W |
|---|---|
| Absorbed power @ 20°C, 15% duty | 75 W |
| Absorbed power @ 20°C, 25% duty | 45 W |
| Absorbed power @ 20°C, 40% duty | 30 W |
| Absorbed power @ 20°C, 5% duty | 210 W |

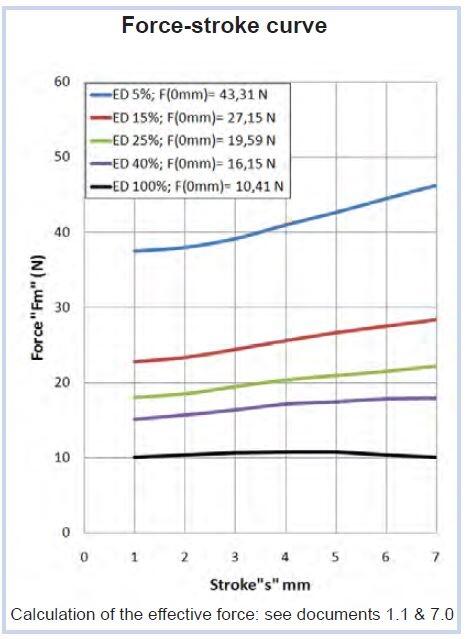

| Beginning of stroke force at 100% duty | 10 N |
| Beginning of stroke force at 15% duty | 28 N |
| Beginning of stroke force at 25% duty | 22 N |
| Beginning of stroke force at 40% duty | 17,9 N |
| Beginning of stroke force at 5% duty | 46 N |
| Celková hmotnost | 800 g |
| End of stroke force at 100% duty | 10,4 N |
| End of stroke force at 15% duty | 27 N |
|---|---|
| End of stroke force at 25% duty | 19,6 N |
| End of stroke force at 40% duty | 16 N |
| End of stroke force at 5% duty | 43 N |
| Insulation class | B(130ºC) |

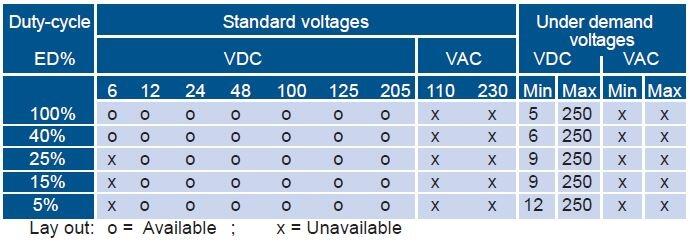

| Max. napětí DC | 205 V |
| Min. napětí DC | 6 V |
| Spring return | Ne |
| Třída krytí | IP40 |
| Typ napětí | DC |

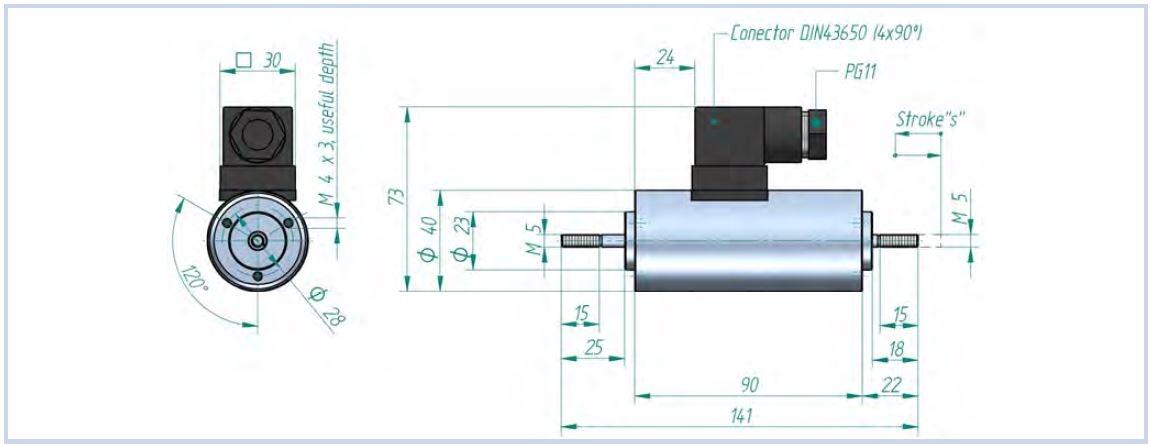

| Zdvih | 7 mm |
Popis produktu
Řada elektromagnetů ECR je řada reverzibilních elektromagnetů. Směr pohybu závisí na vhodném ovládání obou cívek. Každý z nich je zodpovědný za pohyb v jednom směru, takže musí být buzeny střídavě.
Pro dosažení obou koncových poloh musí být elektromagnet pod napětím.
Řada ECR se většinou používá v aplikacích, kde je požadována stejná síla v obou směrech (tlačení/tažení).
