NAFSA

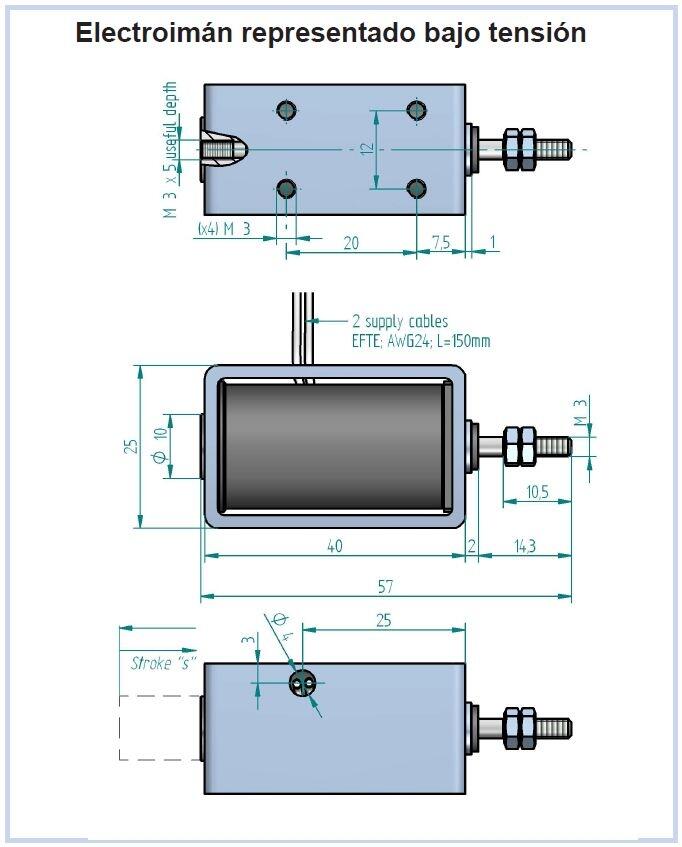

Solenoidový aktuátor ERC
Série ERC
- Funkce push/pull s volitelnou pružinou
- Vinutí třídy B (130ºC)
- Pracovní cyklus 0-100 %
- Síla až 191N
- K dispozici speciální provedení
Vybraná varianta
Vybraná varianta
Specifikace
| Absorbed power @ 20°C, 100% duty | 6,3 W |
|---|---|
| Absorbed power @ 20°C, 15% duty | 40,3 W |
| Absorbed power @ 20°C, 25% duty | 24,7 W |
| Absorbed power @ 20°C, 40% duty | 15,2 W |
| Absorbed power @ 20°C, 5% duty | 123 W |
| Beginning of stroke force at 100% duty | 4,4 N |
| Beginning of stroke force at 15% duty | 14 N |
| Beginning of stroke force at 25% duty | 10,6 N |
| Beginning of stroke force at 40% duty | 8,2 N |
| Beginning of stroke force at 5% duty | 23 N |
| Celková hmotnost | 110 g |
| End of stroke force at 100% duty | 12,4 N |
| End of stroke force at 15% duty | 25,4 N |
| End of stroke force at 25% duty | 20,6 N |
|---|---|
| End of stroke force at 40% duty | 17,6 N |
| End of stroke force at 5% duty | 36,8 N |
| Insulation class | B(130ºC) |
| Max. napětí AC | 230 V |
| Max. napětí DC | 205 V |
| Min. napětí AC | 110 V |
| Min. napětí DC | 6 V |
| Spring return | Ano |
| Třída krytí | IP00 |
| Typ napětí | AC, DC |
| Zdvih | 4 mm |
Popis produktu
Elektromagnetická řada ERC se vyznačuje dvojčinným provozem (push/pull).
Když se na cívku přivede napětí, posune se píst o pevnou délku v důsledku vytvořeného magnetického pole. Návratu do původní polohy se dosáhne působením vnější síly na dřík elektromagnetu nebo volitelnou vestavěnou pružinou.
Řada ERC je velmi podobná řadě ER. Vyznačuje se delší životností vyjádřenou větším počtem provozních cyklů. Toho je dosaženo snížením tření v ložiskách pomocí teflonové vrstvy.
K dispozici je mnoho standardních verzí (katalog PDF níže). Výrobce může vyvinout řešení zcela na míru požadavkům zákazníka.
