Optické zesilovače FX-300

Standardní model s červenou LED diodou FX-301(P) byl bylepšen rozšířením jeho stability
snímání a je vybaven šikovnými funkcemi jako je funkce volby rozsahu vysílaného světla.
Tím je usnadněno použití vláknových senzorů při zachování vynikajících provozních
vlastností konvenčních modelů.

Super vysoká rychlost odezvy až 35 μs
Nový model FX-301(P)-HS je digitálním typem vláknového senzoru realizujícího super
vysokou rychlost odezvy až 35 μs. Tak je umožněno snímání drobných objektů
pohybujících se vysokou rychlostí. Při 65 μs u standardního modelu FX-301(P) (režim
H-SP) tak realizuje dvojnásobnou rychlost oproti konvenčnímu modelu.

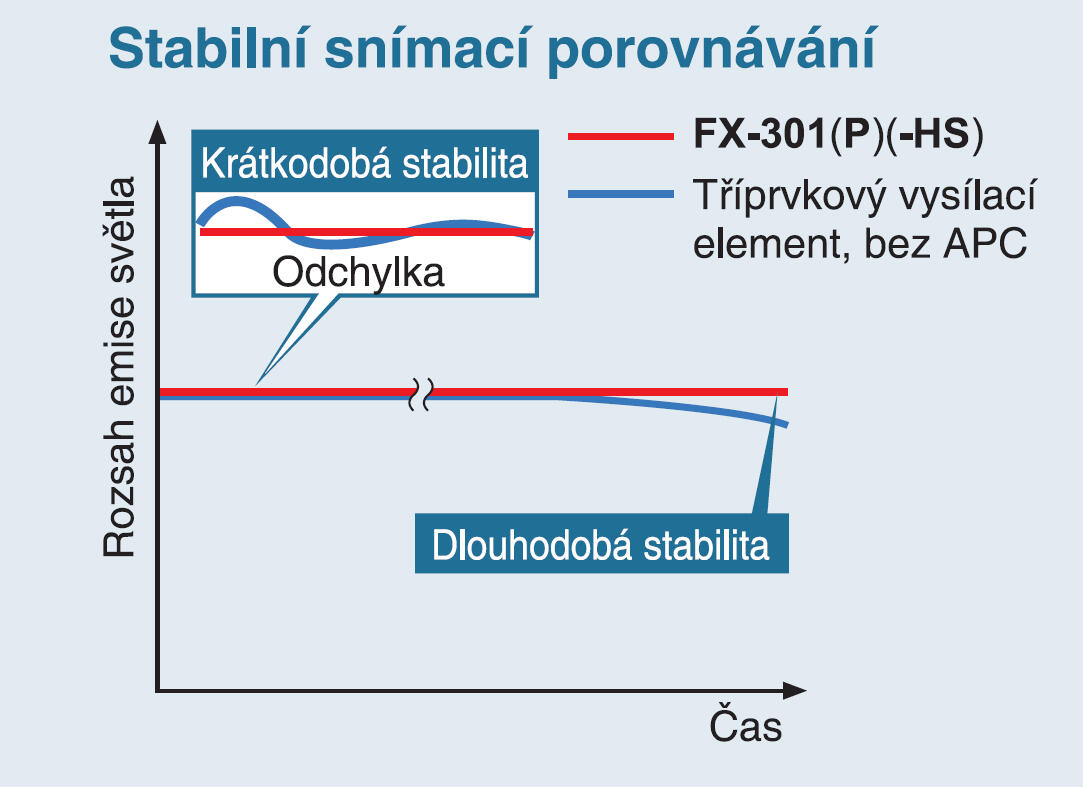

Stabilní snímání po dlouhou i krátkou periodu
Kromě čtyř chemických vysílacích prvků, které potlačují změny v prvcích vysílání světla
tak, aby byla dosažena stabilní úroveň světelného vysílání po dlouhou dobu byl ještě také
přizpůsoben nový obvod APC (Auto Power Control). Tak bylo potlačeno kolísání
v krátkých časových periodách a tím bylo umožněno stabilní snímání, kterého lze
dosáhnout velmi rychle po zapnutí napájecího napětí a po změnách nastavení.

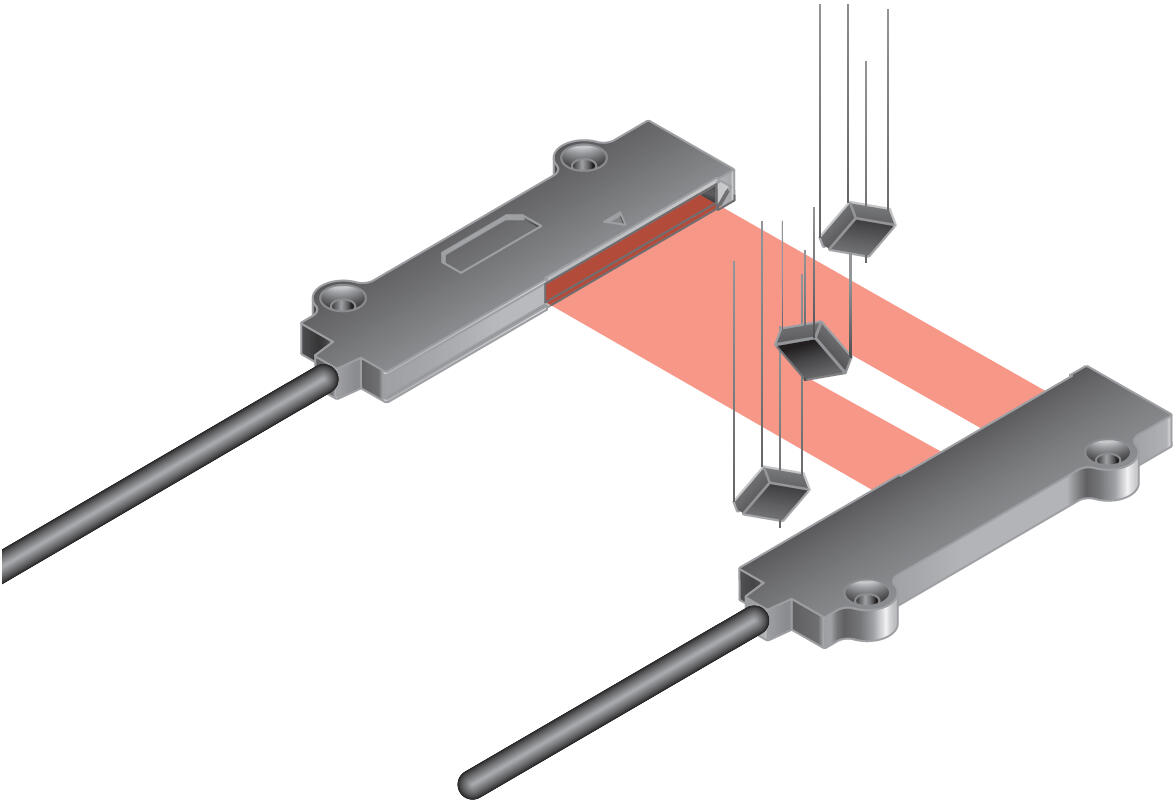

Rozsah snímání byl značně zvýšen

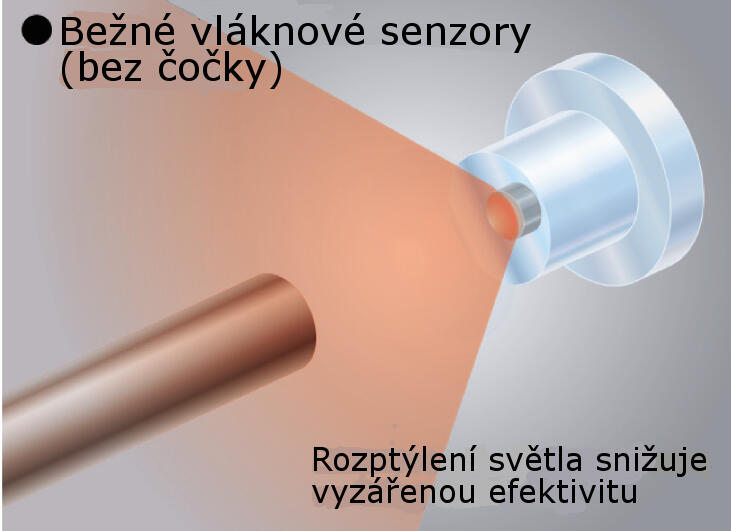

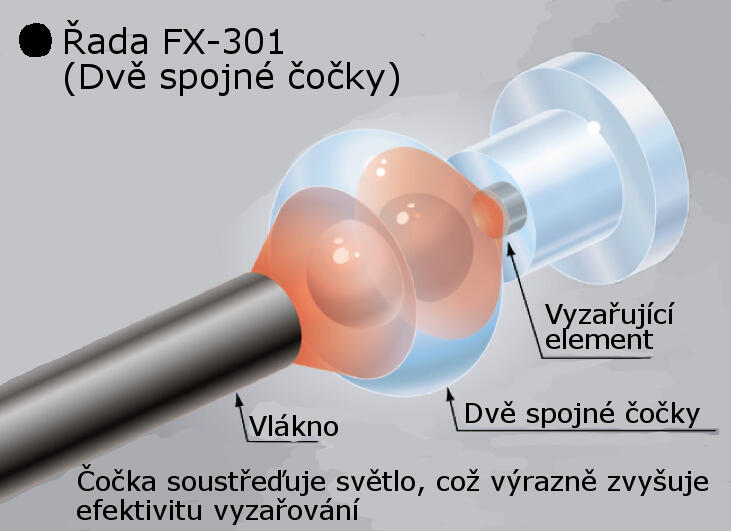

Všechny modely využívají zabudované dvě spojné čočky a maximalizují tak účinnost
vysílaného světla, což značně zvětšuje rozsah snímání. Rozsah snímání u vláken s
malým průměrem a velmi malým průměrem vláken, která se stávají stále
populárnější v důsledku miniaturizace komponentů čipů, byl zvýšen o 50 % nad
předchozí hodnoty dosahované s jinými zesilovači.

Typy s červenou LED – FX-301(P)(-HS)

Detekce pracoviště
Tento standardní typ FX-301(P)(-HS) využívající červené světlo má čtyři chemické
vysílací prvky pro zajištění stabilního snímání po dlouhou dobu.

Typy s modrou LED – FX-301B(P)

Snímání průhledných nálepek
Typ s modrou LED značně snižuje hodnotu útlumu a proto je ideální pro citlivé snímání.

Typ se zelenou LED – FX-301G(P)

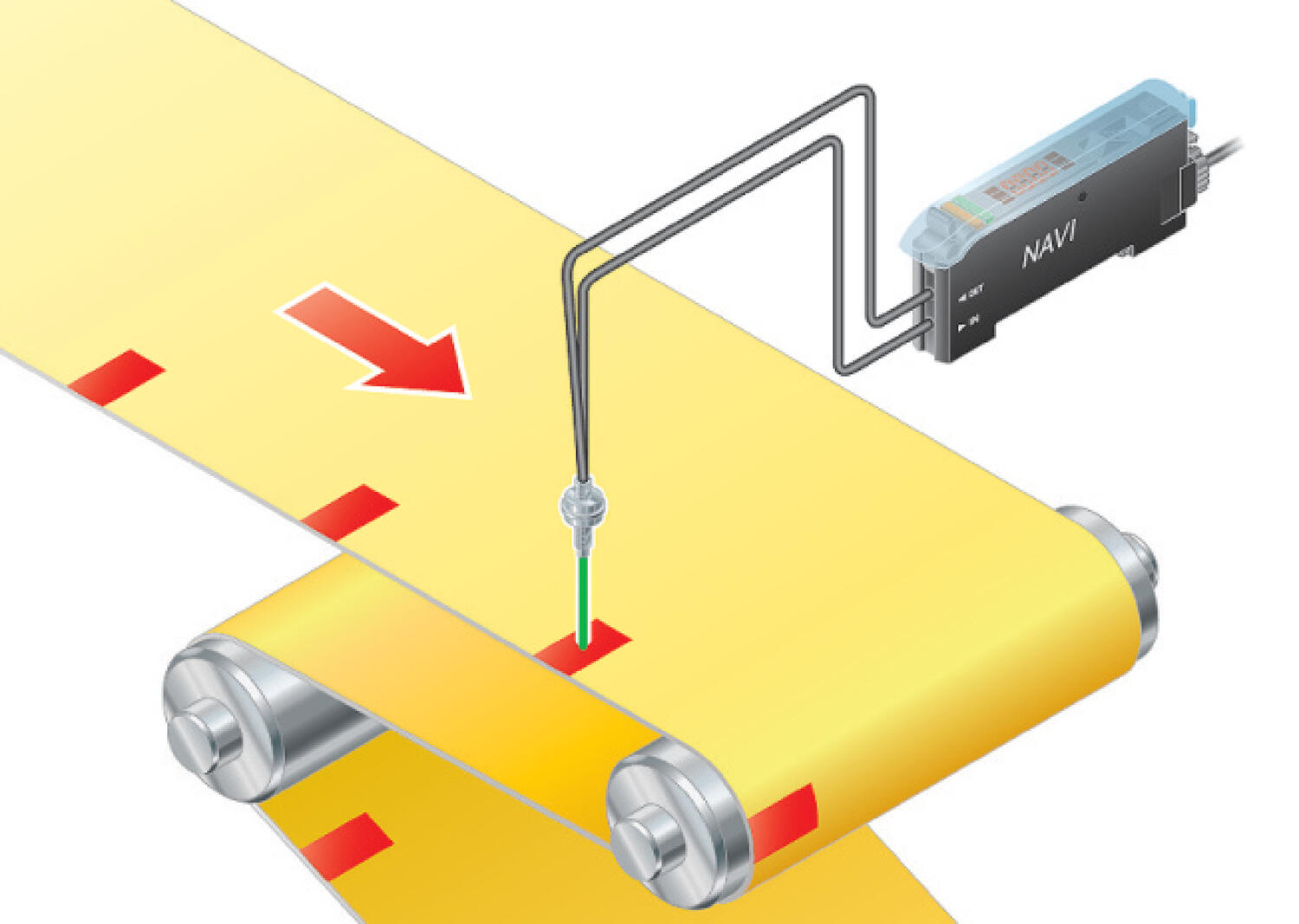

Snímání registračních značek
Typ se zelenou LED značně snižuje hodnotu útlumu a proto je ideální pro citlivé snímání.

Typy s infračervenou LED – FX-301H(P)

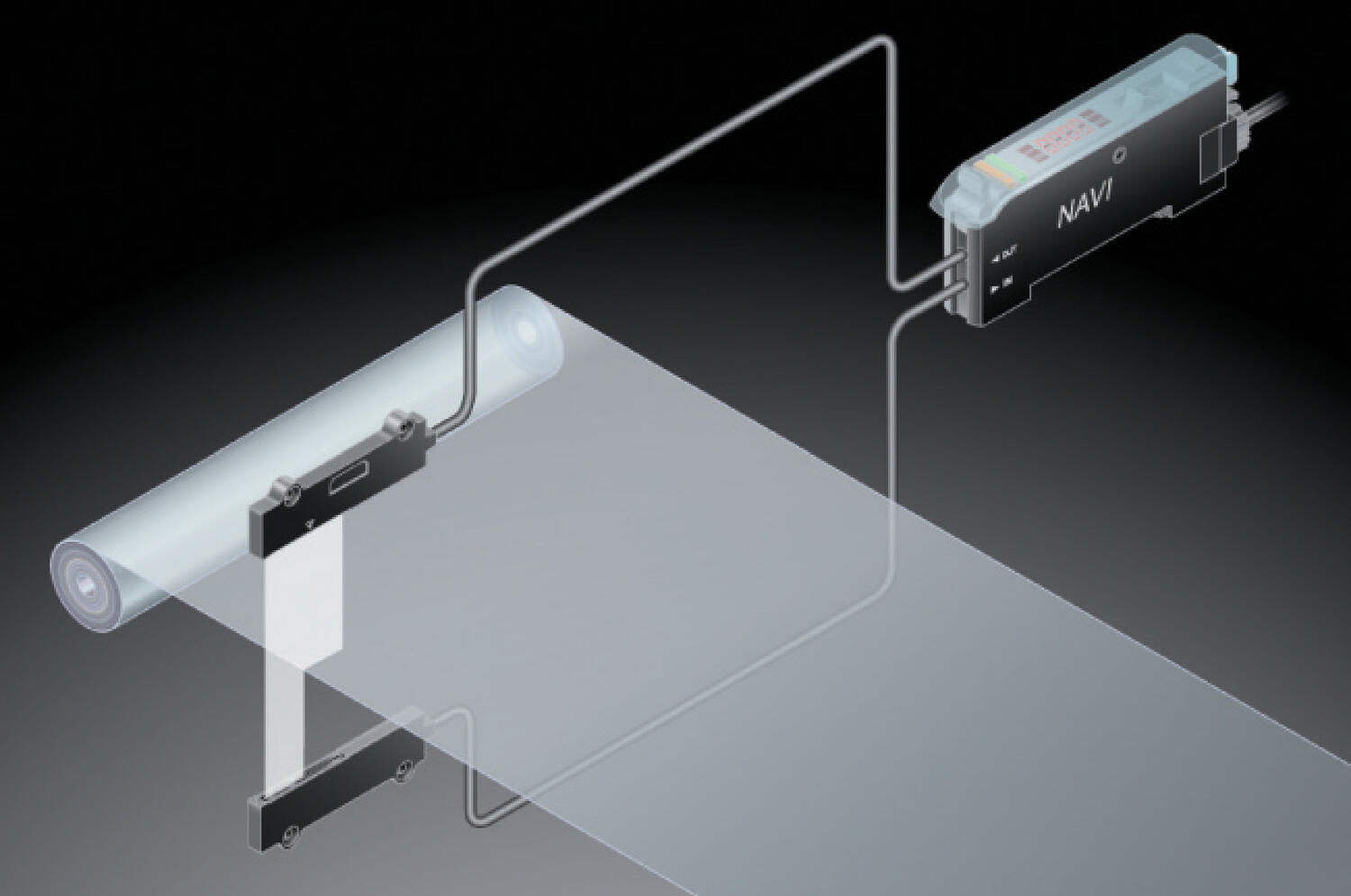

Snímání vedení fi lmu
Typy s infračervenou LED jsou ideální pro snímání v prostředí s omezenými světelnými
poměry, jako jsou místa, kde je zpracováván fi lm ciltivý na světlo.

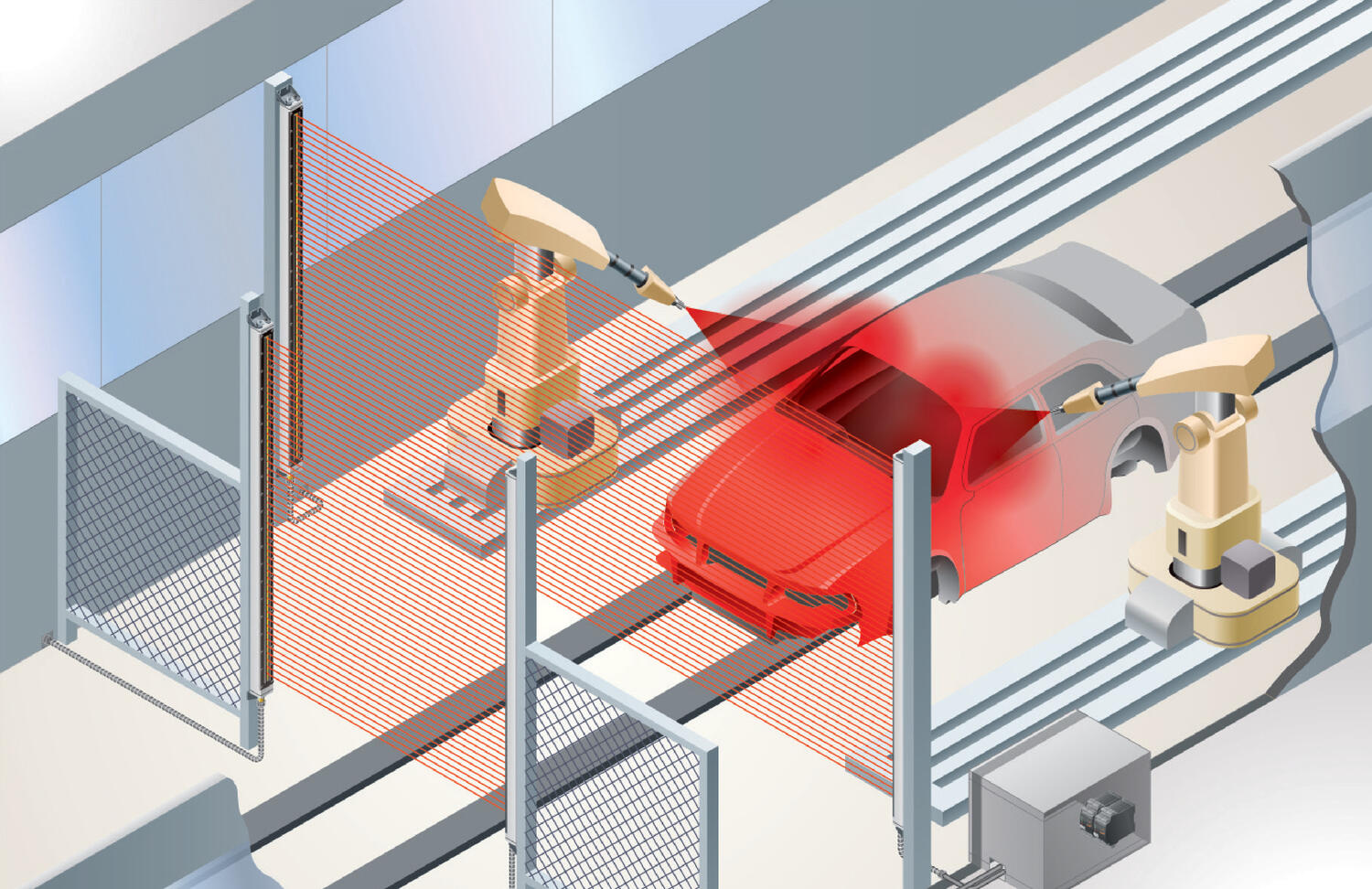

Snímání objektů během procesu stříkání barev
V důsledku rozsahu snímání 19,5 m (FX-301 v režimu dlouhého rozsahu) a délky vlákna
10 m lze zajistit volné vedení přes výbušné prostředí.

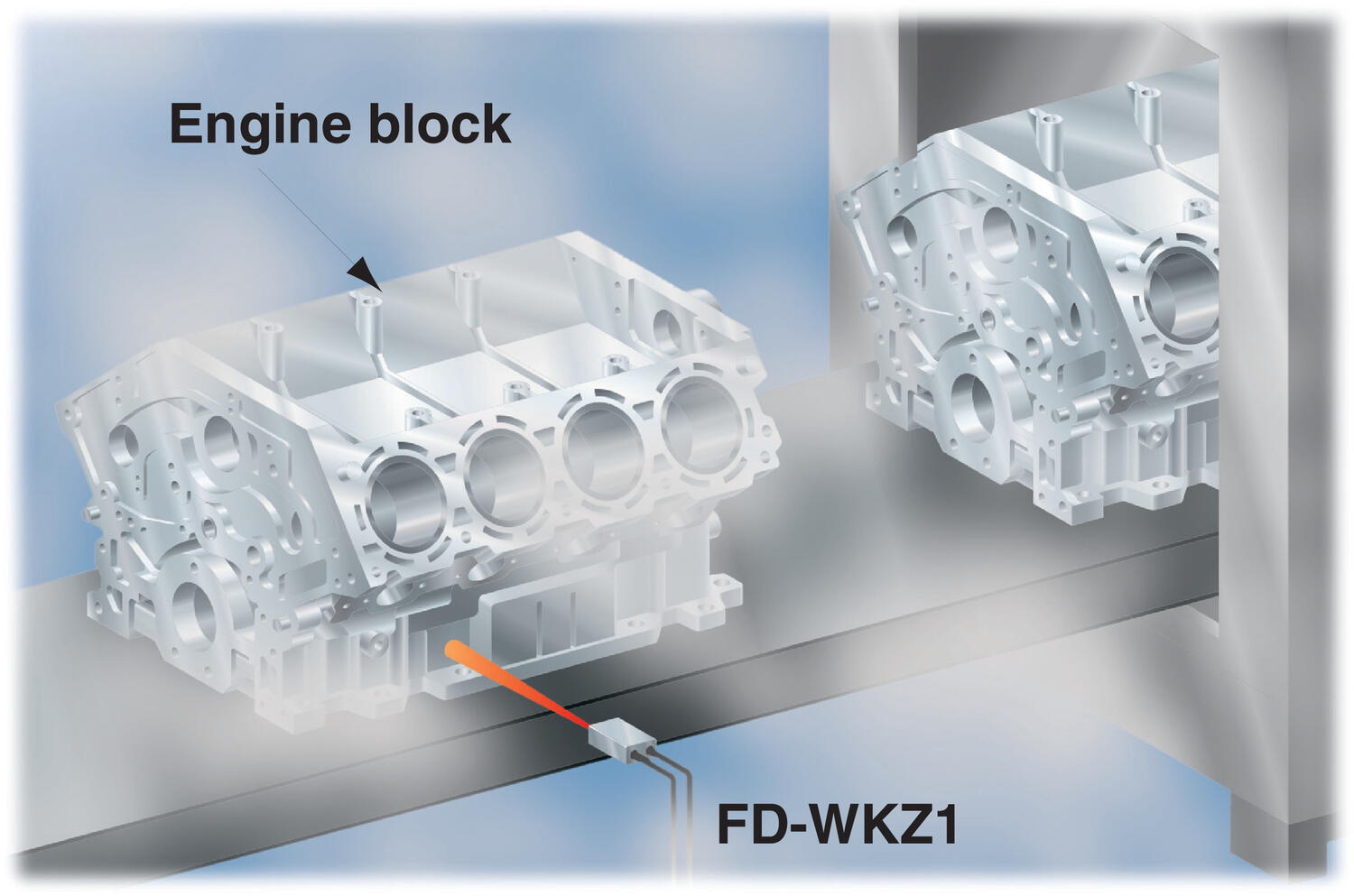

Potvrzení průchodu bloku motoru
FD-WKZ1 dokáže realizovat rozsah snímání 480 mm
(FX-301 v režimu dlouhého rozsahu). Díky výkonnému paprsku dokáže
pracovat i v náročném prostředí jako jsou prašné prostory.

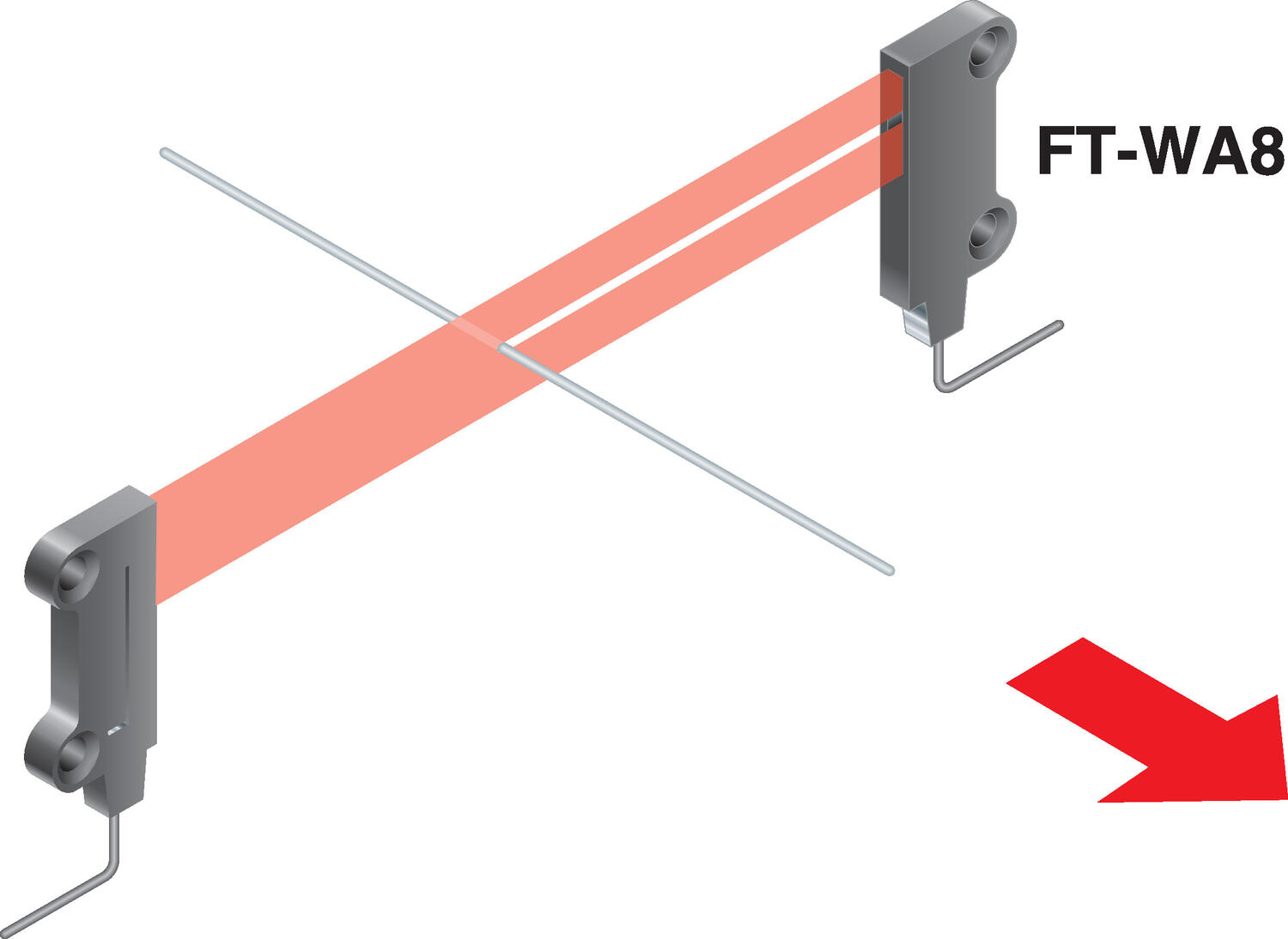

Detekce přerušení vodičů
Typ s modrou LED značně snižuje hodnotu útlumu a proto je ideální pro citlivé snímání.

Objednací číslo
výstup PNP

FX-301

FX-301B

FX-301G

FX-301H

FX-301-HS

Objednací číslo
výstup PNP

FX-301P

FX-301BP

FX-301GP

FX-301HP

FX-301P-HS

Zdroj světla

Červená
LED dioda
(660 nm)

Modrá
LED dioda
(450 nm)

Zelená
LED dioda
(565 nm)

Infračervená
LED dioda
(940 nm)

Červená
LED dioda
(660 nm)

Dosah detekce

Viz zvolené optické vlákno

Napájecí napětí

12-24 V ss, max. zvlnění 10%

Příkon

40 mA / 25 mA v ECO režimu při vypnutém displeji

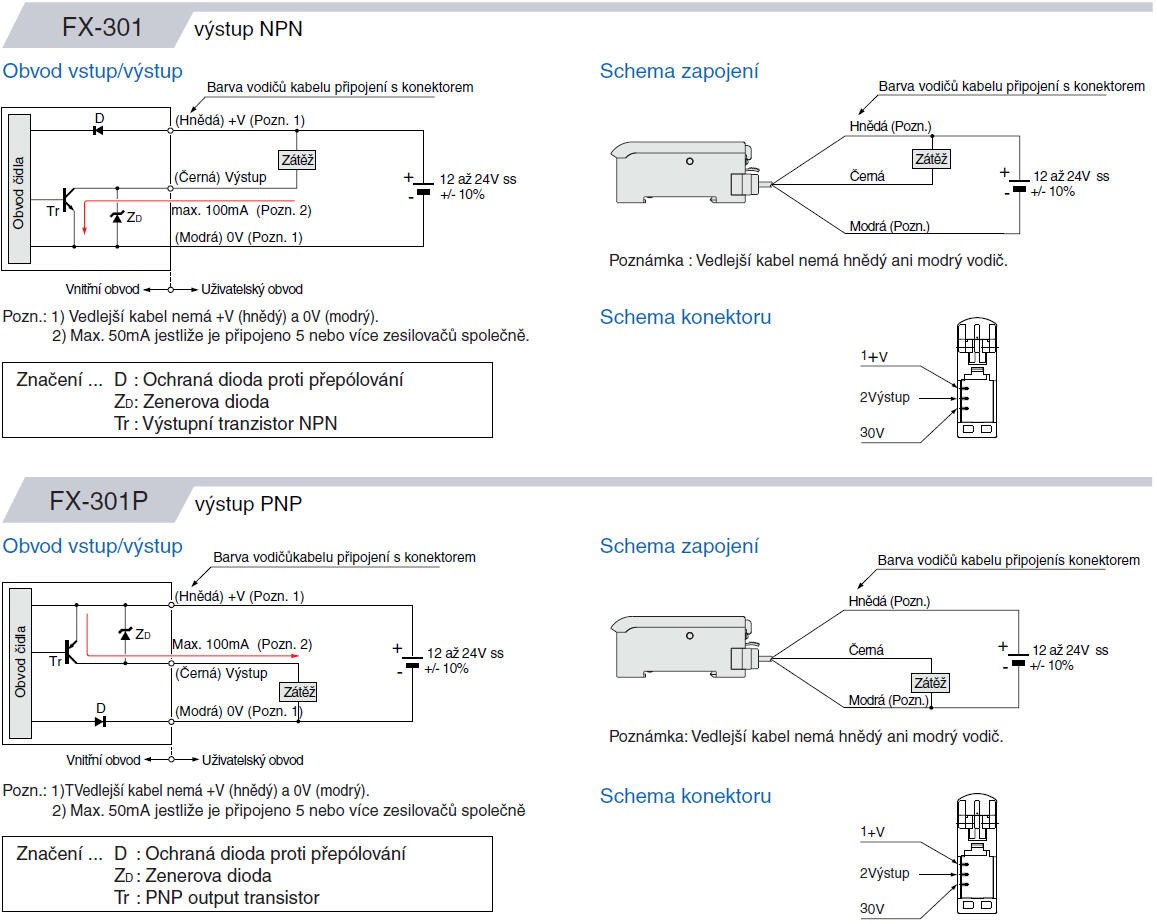

Výstup

PNP/NPN 100 mA (max.), ochrana proti zkratu

Spínání světlo/tma

Programovatelné

Časová funkce

Programovatelná funkce: zpožděný přítah, zpožděný odpad, impulzní výstup
s nastavitelnou délkou. Nastavitelnost v rozmezí 1-9999 ms
u typu s červeným paprskem a 1-500 ms u ostatních typů.

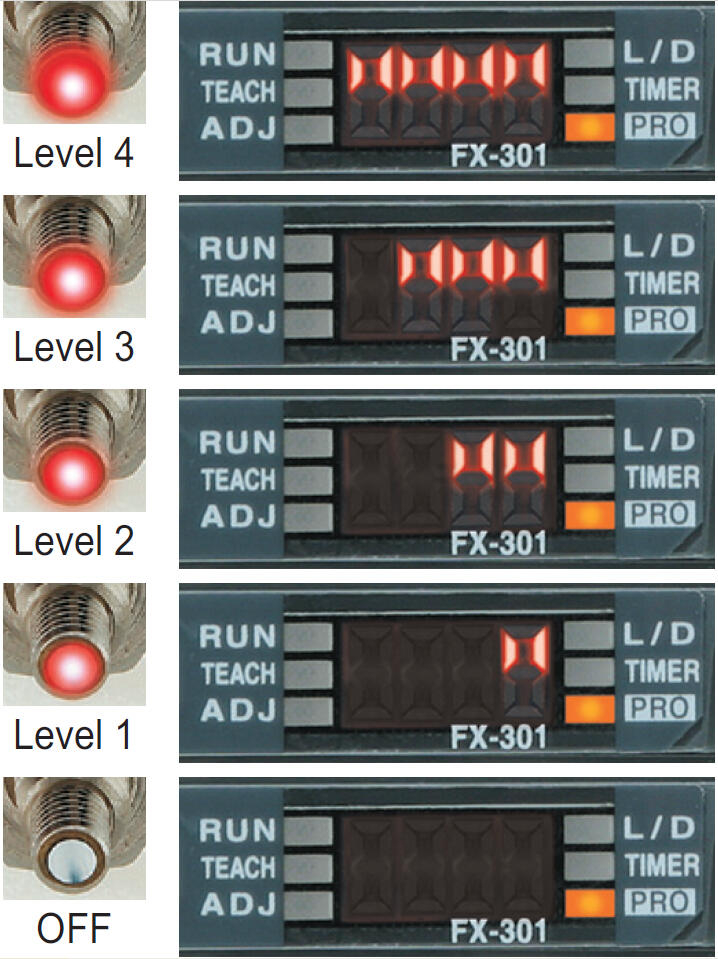

Regulace
vysílaného světla

ANO, 4 stupně intenzity světla + zastavení emise světla.
Pouze u typu s červeným paprskem.

Doba odezvy

65 μs nebo méně [H-SP (jen typy s červenou LED)];
150 μs nebo méně (FAST);
250 μs nebo méně [STD / S-D (jen typy s červenou LED)];
2 ms nebo méně (LONG)

35 μs nebo méně (H-SP);
150 μs nebo méně (FAST);
250 μs nebo méně (STD / S-D);
2 ms nebo méně (LONG)

LCD displej

4 místný LCD displej červeně podsvícený

Nastavení funkcí

Tlačítky - manuální nastavení, teach-in: 2 úrovňové učení, učení mezních hodnot,
kopírováním parametrů z jiného zesilovače.

Prevence
interferencí

Integrována až pro 4 zesilovače

-

Provozní teplota

-10 °C až +55 °C

Max. úroveň
rušivého světla

3 000 lux (wolframové vlákno), 10 000 lux (sluneční světlo)

Připojení

Konektor

Certifikace

FX-301

Příslušenství:

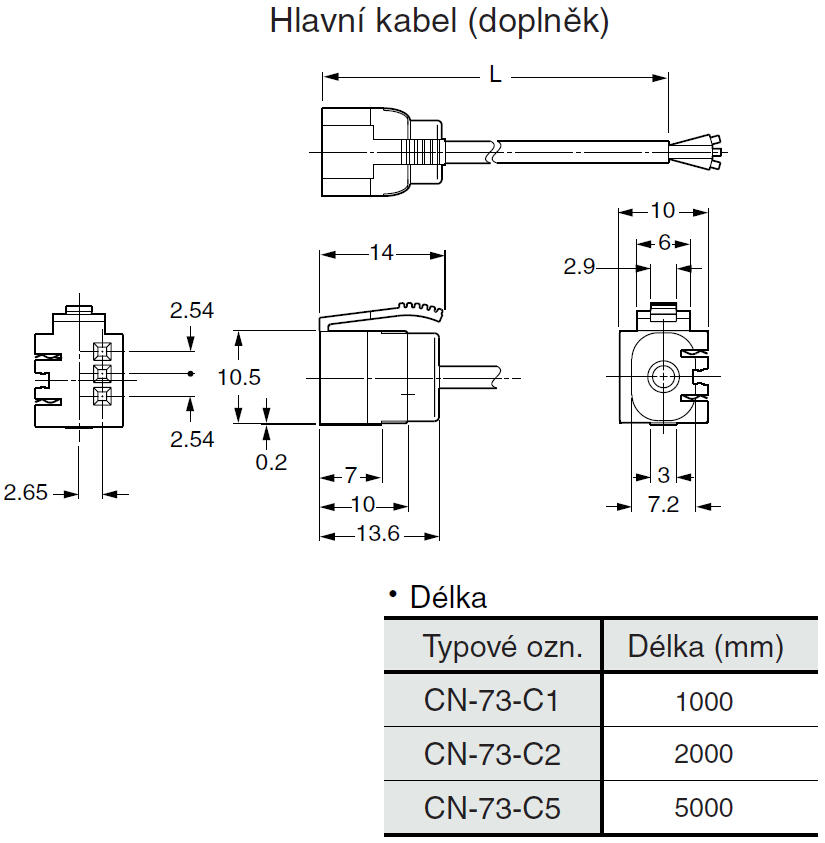

CN-73-C_

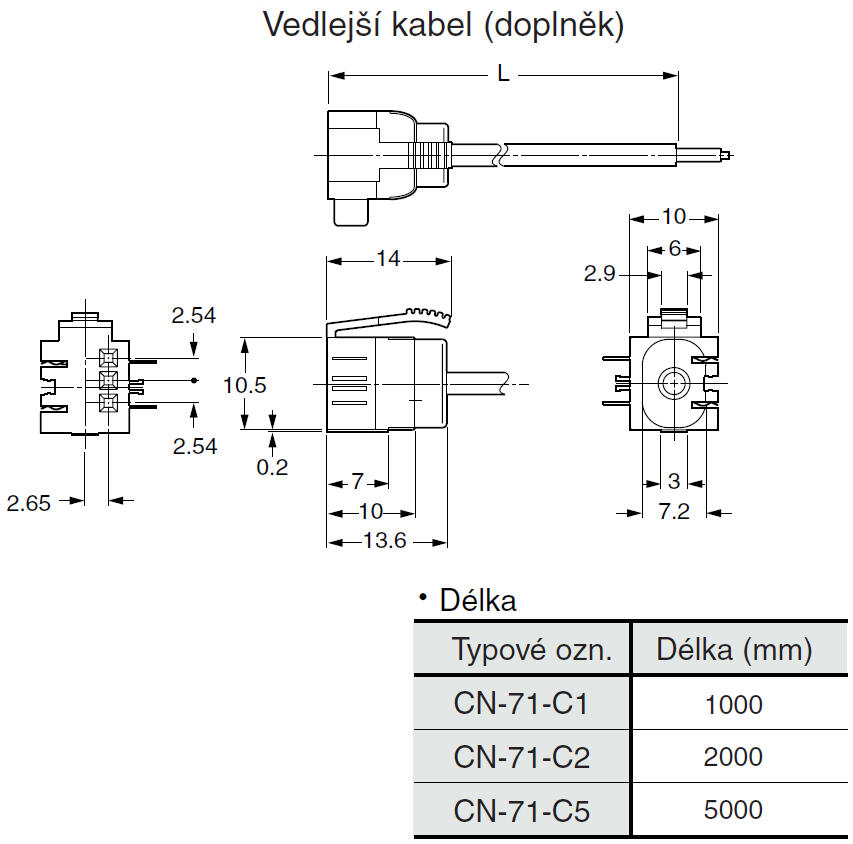

CN-71-C_

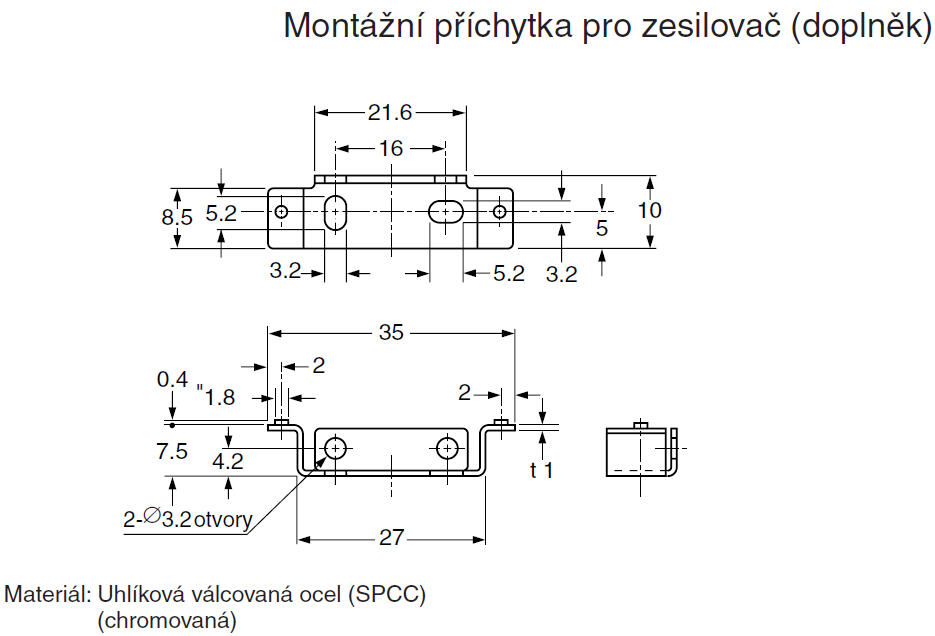

MS-DIN-2

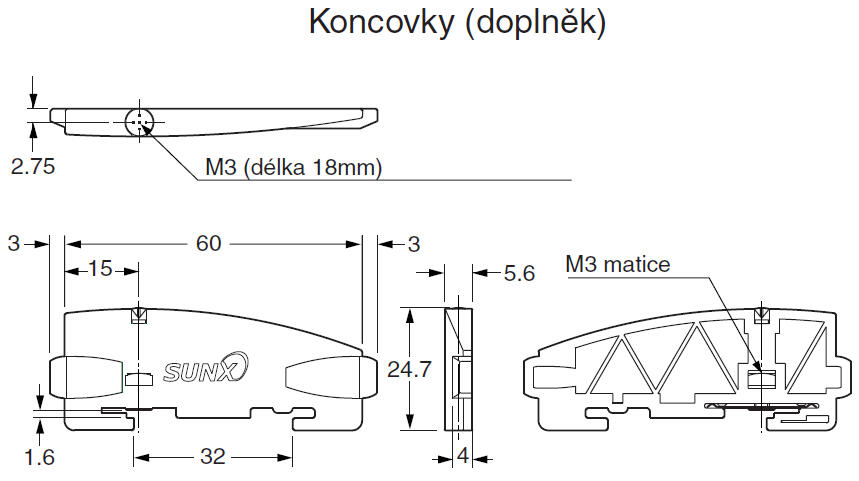

MS-DIN-E
