PANASONIC
Optické zesilovače FX-311
Série FX-311
Detekce miniaturních předmětů, elektronických součástek jako jsou odpory, kondenzátory, integrované obvody při osazování desek plošných spojů, detekce barevných značek při balení, tisku, přítomnost průhledné fólie atd...
FX-311 vychází z modelu FX-301 a využívá jeho technické přednosti | |
| Stabilní snímání po dlouhou i krátkou periodu |
| Rozsah snímání byl značně zvýšen |
Typické aplikace
| Detekce registračních značek |

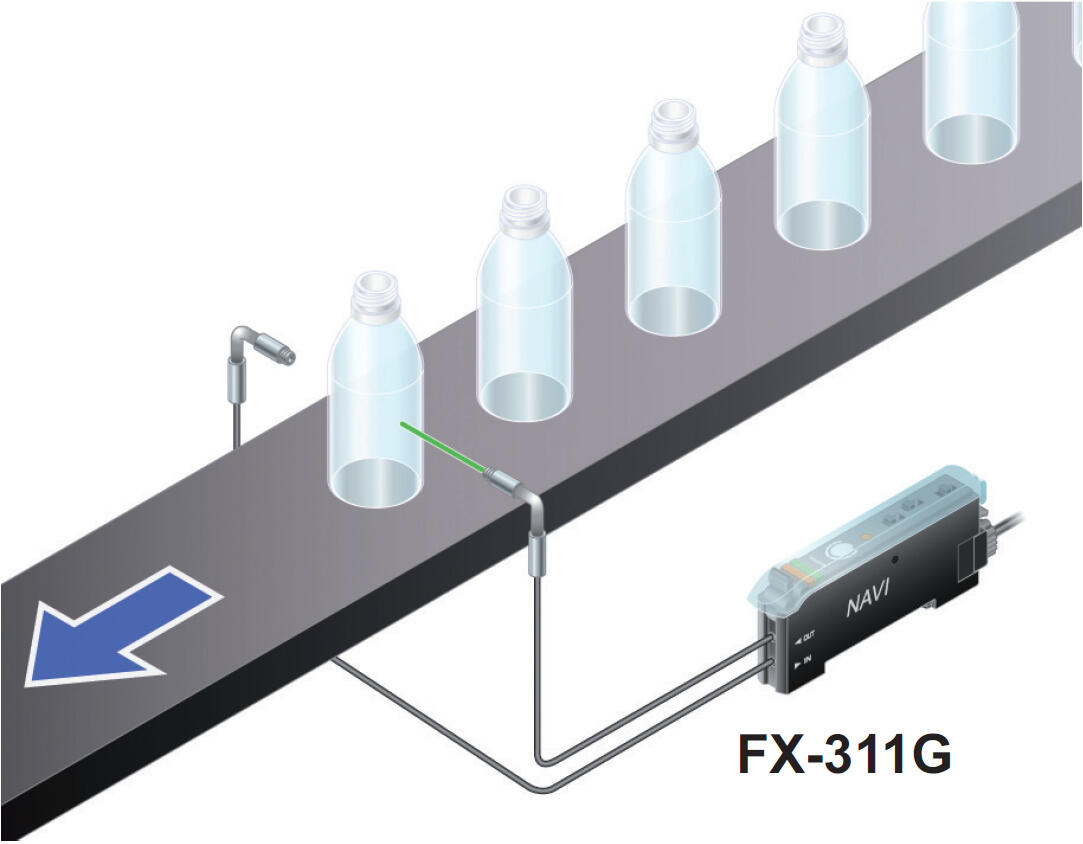

| Detekce transparentních PET lahví |

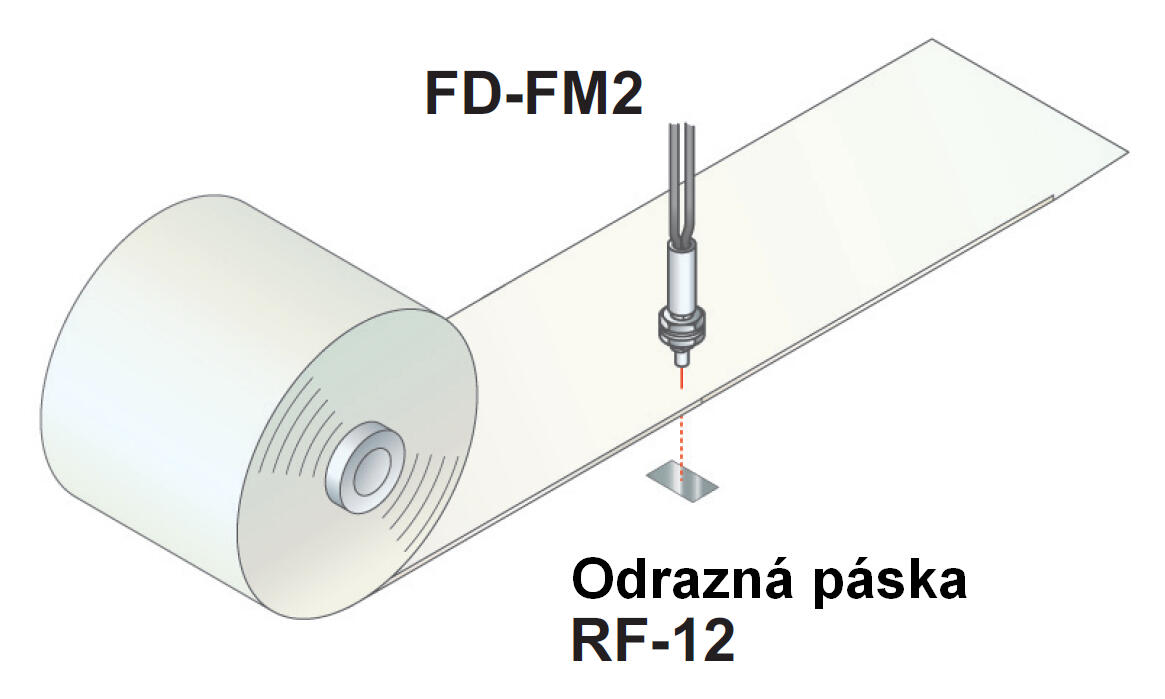

| Detekce přítomnosti průsvitného filmu |
Technické parametry
Objednací číslo | FX-311 | FX-311B | FX-311G |
Objednací číslo | FX-311P | FX-311BP | FX-311GP |
Zdroj světla | Červená | Modrá | Zelená |
Dosah detekce | Viz zvolené optické vlákno | ||
Napájecí napětí | 12-24 V ss, max. zvlnění 10% | ||
Příkon | 35 mA | ||
Výstup | PNP/NPN 100 mA (max.), ochrana proti zkratu | ||
Spínání světlo/tma | Programovatelné | ||
Časová funkce | Programovatelná funkce: zpožděný odpad | ||
Regulace | ANO, 2 stupně intenzity | ||
Doba odezvy | 150 μs nebo méně (FAST, jen typy s modrou a zelenou LED); | ||
Nastavení citlivosti | 12- otáčkový potenciometr s indikátorem | ||
Nastavení funkcí | Přepínače - manuální nastavení | ||
Prevence | Integrována až pro 4 zesilovače | ||
Provozní teplota | -10 °C až +55 °C | ||
Max. úroveň | 3 000 lux | ||
Připojení | Konektor | ||
Certifikace |
| ||

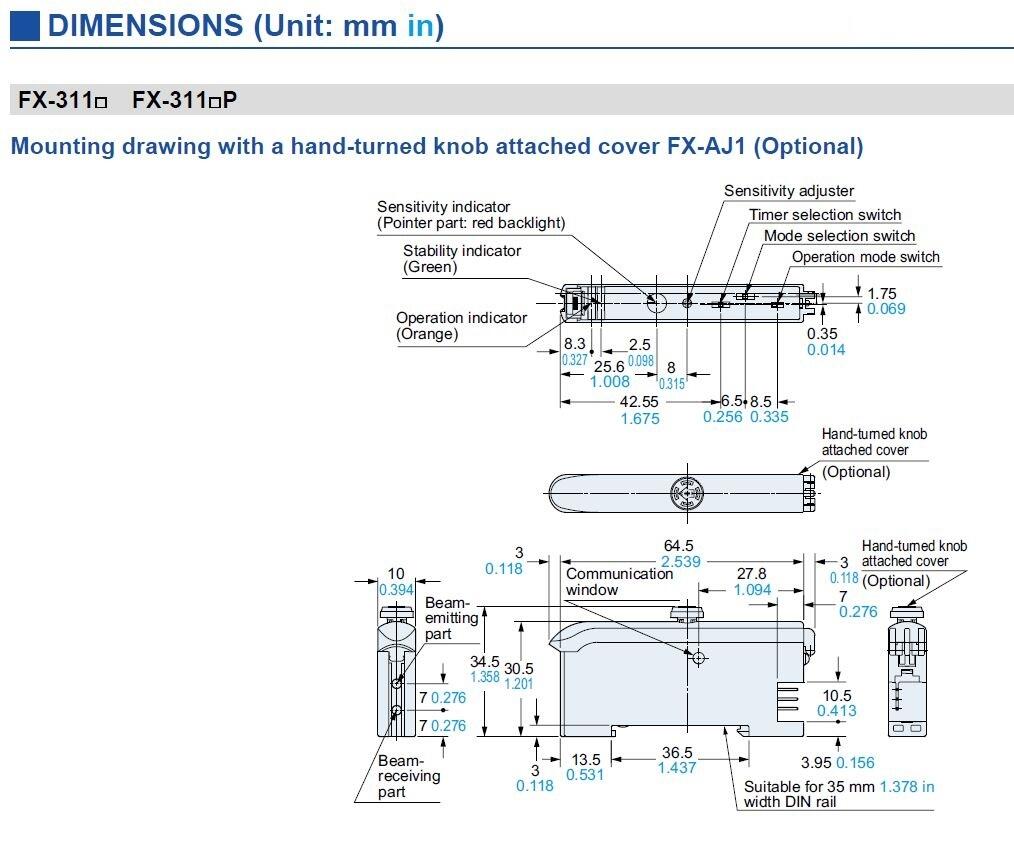

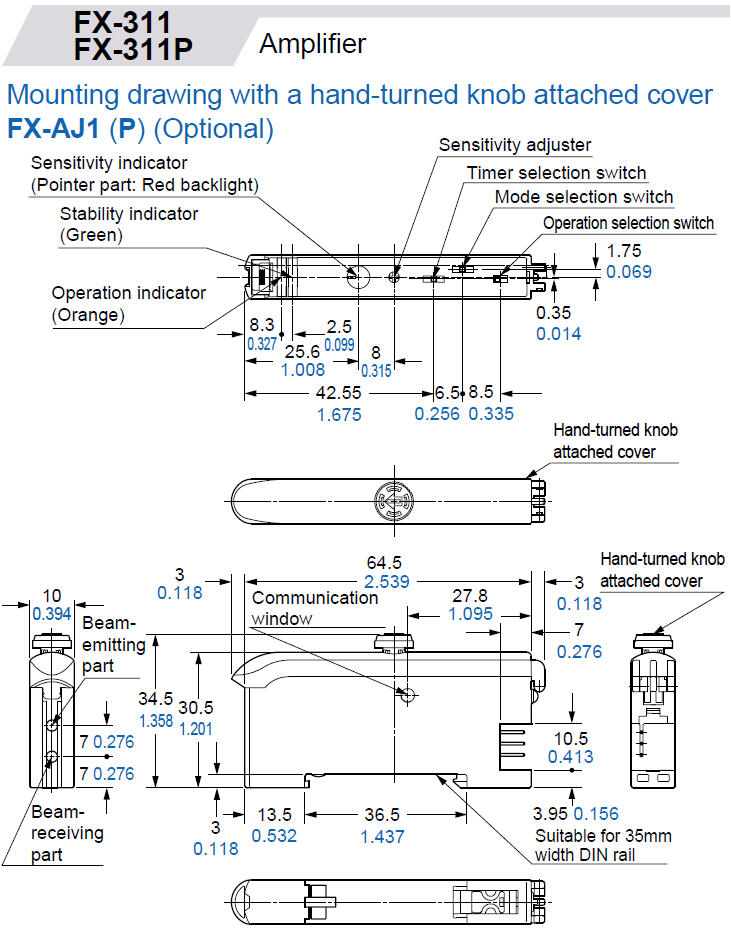

Rozměry
FX-311 | |
| |
Příslušenství: | |
CN-73-C_ | CN-71-C_ |
|
|
MS-DIN-2 | MS-DIN-E |
|
|

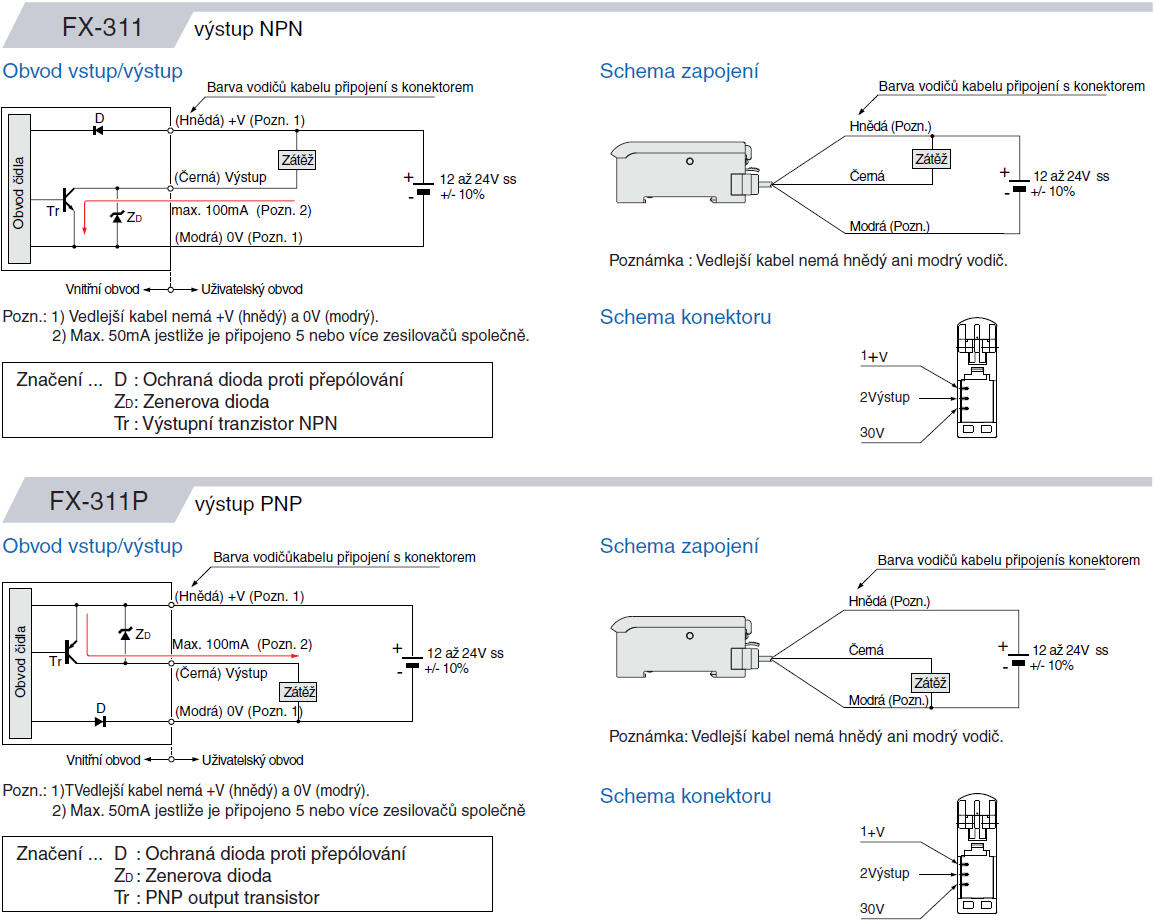

Připojení
|
Objednací informace
Objednací číslo | Popis | Výstup |
FX-311 | Červené viditelné světlo | NPN |
FX-311P | Červené viditelné světlo | PNP |
FX-311B | Modré viditelné světlo | NPN |
FX-311BP | Modré viditelné světlo | PNP |
FX-311G | Zelené viditelné světlo | NPN |
FX-311GP | Zelené viditelné světlo | PNP |
Příslušenství:
Objednací číslo | Popis | |
CN-73-C1 | Délka: 1m | Hlavní kabel. |
CN-73-C2 | Délka: 2m | |
CN-73-C5 | Délka: 5m | |
CN-71-C1 | Délka: 1m | Vedlejší kabel. |
CN-71-C2 | Délka: 2m | |
CN-71-C5 | Délka: 5m | |
MS-DIN-2 | Montážní příchytka pro zesilovač | |
MS-DIN-E | Sada 2 koncovek. Při připojení několika zesilovačů tyto koncovky | |
- Snadná obsluha
- Dvanáctiotáčkový potenciometr nastavení citlivosti
- Vysoká citlivost – dlouhý dosah
- Tři režimy funkce
- Automatické potlačení interferencí až pro 4 zesilovače
